2016 TOYOTA YARIS HATCHBACK Návod na použití (in Czech)

5059-1. Technické údaje
9
Technické údaje vozidla
YARIS_F_OM_Europe_OM52G66CZ■
Číslo motoru
Číslo motoru je vyraženo na bloku motoru, viz obrázek.
■Benzínový motor
Motor 1KR-FE
Motor 1KR-FEMotor 1NR-FE
Motor 1ND-TV
Motor
Model1KR-FE
Ty p3válcový, řadový, 4taktní, zážehový
Vrtání a zdvih71,0  84,0 mm
Zdvihový objem998 cm3
Vůle ventilů
(studený motor)Sací: 0,145 - 0,235 mm
Výfukový: 0,275 - 0,365 mm
Napnutí hnacího řemeneAutomatické nastavení

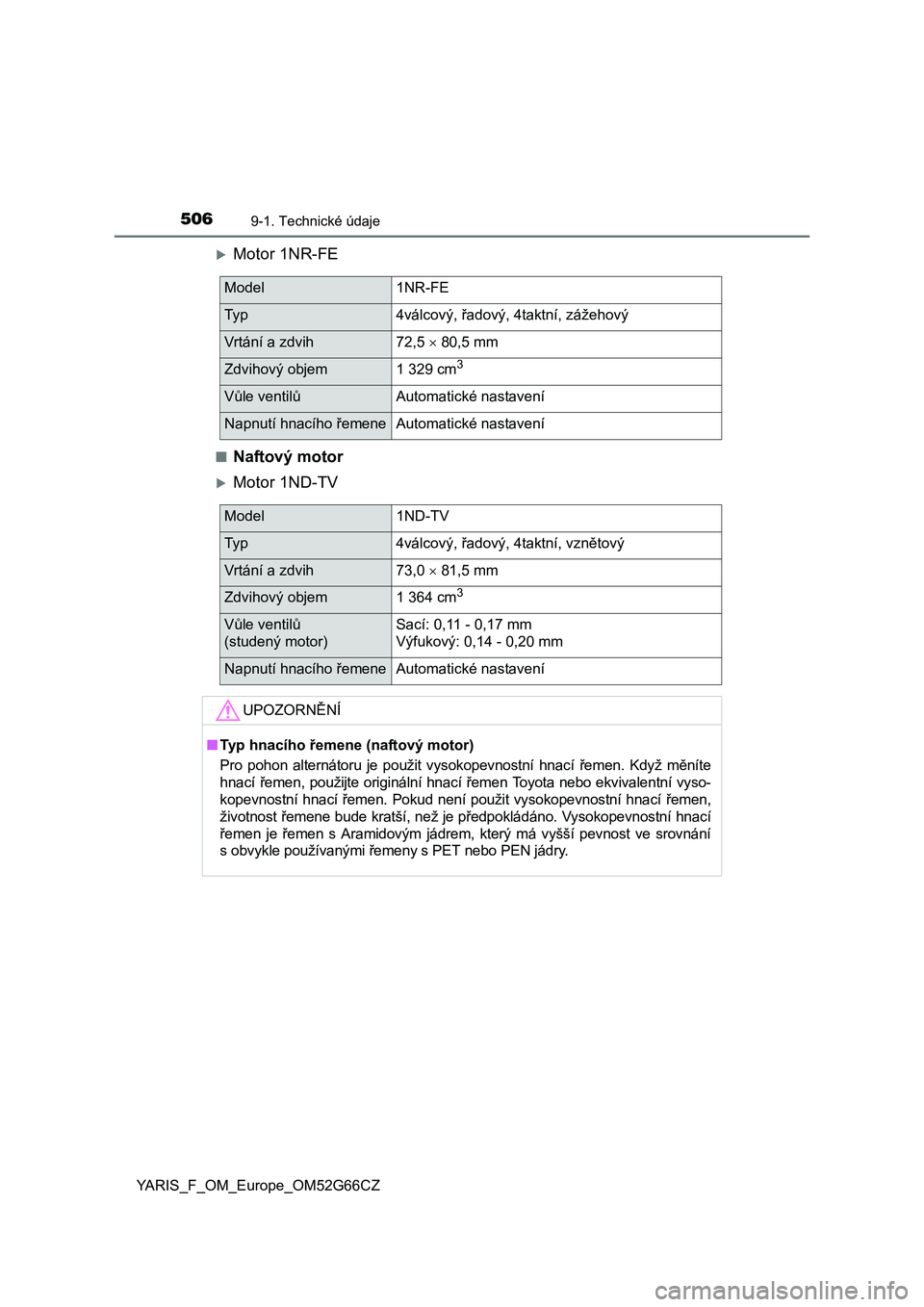

5069-1. Technické údaje
YARIS_F_OM_Europe_OM52G66CZ
Motor 1NR-FE
■Naftový motor
Motor 1ND-TV
Model1NR-FE
Ty p4válcový, řadový, 4taktní, zážehový
Vrtání a zdvih72,5  80,5 mm
Zdvihový objem1 329 cm3
Vůle ventilůAutomatické nastavení
Napnutí hnacího řemeneAutomatické nastavení
Model1ND-TV
Ty p4válcový, řadový, 4taktní, vznětový
Vrtání a zdvih73,0  81,5 mm
Zdvihový objem1 364 cm3
Vůle ventilů
(studený motor)Sací: 0,11 - 0,17 mm
Výfukový: 0,14 - 0,20 mm
Napnutí hnacího řemeneAutomatické nastavení
UPOZORNĚNÍ
■Typ hnacího řemene (naftový motor)
Pro pohon alternátoru je použit vysokopevnostní hnací řemen. Když měníte
hnací řemen, použijte originální hnací řemen Toyota nebo ekvivalentní vyso-
kopevnostní hnací řemen. Pokud není použit vysokopevnostní hnací řemen,
životnost řemene bude kratší, než je předpokládáno. Vysokopevnostní hnací
řemen je řemen s Aramidovým jádrem, který má vyšší pevnost ve srovnání
s obvykle používanými řemeny s PET nebo PEN jádry.

5079-1. Technické údaje
9
Technické údaje vozidla
YARIS_F_OM_Europe_OM52G66CZ■
Benzínový motor
■Naftový motor
Palivo
Ty p pa l i v a
Oblast EU:
Pouze bezolovnatý benzín odpovídající Evropské
normě EN228
Mimo oblast EU:
Pouze bezolovnatý benzín
Oktanové číslo95 nebo vyšší
Objem palivové nádrže
(Jmenovitý)42 litrů
Ty p pa l i v a
Oblast EU:
Motorová nafta odpovídající Evropské normě
EN590
Mimo oblast EU:
Motorová nafta obsahující 50 mg/kg nebo méně
síry
Cetanové číslo48 nebo vyšší
Objem palivové nádrže
(Jmenovitý)41 litrů

5089-1. Technické údaje
YARIS_F_OM_Europe_OM52G66CZ■
Objem oleje (Vypuštění a naplnění - jmenovitý*)
*: Objem motorového oleje je referenční množství, které se používá při vý-
měně motorového oleje. Zahřejte a vypněte motor, počkejte déle než 5 mi-
nut a zkontrolujte hladinu oleje na měrce.
Systém mazání (benzínový motor)
S filtremMotor 1KR-FE
2,8 litru
Motor 1NR-FE
3,4 litru
Bez filtruMotor 1KR-FE
2,6 litru
Motor 1NR-FE
3,2 litru

5099-1. Technické údaje
9
Technické údaje vozidla
YARIS_F_OM_Europe_OM52G66CZ■
Volba motorového oleje
Ve vašem vozidle je použit olej "Toyota Genuine Motor Oil". Toyota
doporučuje používat schválený olej "Toyota Genuine Motor Oil".
Můžete použít také jiný motorový olej stejné kvality.
Třída oleje:
0W-20, 5W-30 a 10W-30:
Vícerozsahový motorový olej API třídy SL "Energy-Conserving",
SM "Energy-Conserving" nebo SN "Resource-Conserving", nebo
ILSAC
15W-40:
Vícerozsahový motorový olej API třídy SL, SM nebo SN
Doporučená viskozita (SAE):
SAE 0W-20, kterým je z výroby
plněno vaše vozidlo, je nejlepší
volbou z hlediska nízké spotře-
by paliva a dobrého startování
v chladném počasí.
Pokud není dostupný olej SAE
0W-20, může být použit olej
SAE 5W-30. Při příští výměně
oleje by však měl být nahrazen
olejem SAE 0W-20.
Pokud použijete motorový olej
SAE 10W-30 nebo vyšší visko-
zity v extrémně nízkých tep-
lotách, motor bude obtížné
nastartovat, proto je doporučen
motorový olej SAE 0W-20 nebo
5W-30.
Předpokládaný rozsah teplot
před příští výměnou oleje Doporučeno

5109-1. Technické údaje
YARIS_F_OM_Europe_OM52G66CZ
Viskozita oleje (jako příklad je zde vysvětleno 0W-20):
• Hodnota 0W v označení 0W-20 vyjadřuje vlastnost oleje, která
umožňuje startování motoru za studena. Oleje s nižším číslem
před W umožňují snadnější startování motoru v chladném počasí.
• Hodnota 20 v označení 0W-20 vyjadřuje viskózní vlastnost oleje,
když má olej vysokou teplotu. Olej s vyšší viskozitou (s vyšší hod-
notou) je vhodnější, pokud vozidlo jezdí vyššími rychlostmi nebo
při extrémním zatížení.
Co znamenají štítky na nádobách oleje:
Některé nádoby oleje jsou označeny jednou nebo oběma registro-
vanými značkami API, aby vám pomohly zvolit olej, který byste měli
použít.
Servisní symbol API
Horní část: "API SERVICE SN"
znamená označení kvality oleje
podle American Petroleum Insti-
tute (API).
Střední část: "SAE 0W-20" zna-
mená třídu viskozity SAE.
Spodní část: "Resource-Con-
serving" znamená, že tento olej
zajišťuje úsporu paliva a ochra-
nu životního prostředí.
Značka certifikace ILSAC
Na přední straně nádobky je zobrazena certifikační značka The Interna-
tional Lubricant Specification Advisory Committee (ILSAC)
■
Objem oleje (Vypuštění a naplnění - jmenovitý*)
Vozidla bez systému DPF
Vozidla se systémem DPF
*: Objem motorového oleje je referenční množství, které se používá při vý-
měně motorového oleje. Zahřejte a vypněte motor, počkejte déle než 5 mi-
nut a zkontrolujte hladinu oleje na měrce.
1
2
Systém mazání (naftový motor)
S filtrem 3,9 litru
Bez filtru 3,5 litru
S filtrem 3,7 litru
Bez filtru 3,3 litru

5119-1. Technické údaje
9
Technické údaje vozidla
YARIS_F_OM_Europe_OM52G66CZ■
Volba motorového oleje
Vozidla bez systému DPF*
Ve vašem vozidle je použit olej "Toyota Genuine Motor Oil". Toyota
doporučuje používat schválený olej "Toyota Genuine Motor Oil".
Můžete použít také jiný motorový olej stejné kvality.
Třída oleje: ACEA C2, B1, API CF-4 nebo CF
Doporučená viskozita (SAE):
SAE 0W-30, kterým je z výroby
plněno vaše vozidlo, je nejlepší
volbou z hlediska nízké spotře-
by paliva a dobrého startování
v chladném počasí.
Pokud použijete motorový olej
SAE 10W-30 nebo vyšší visko-
zity v extrémně nízkých tep-
lotách, motor bude obtížné
nastartovat, proto je doporučen
motorový olej SAE 5W-30 nebo
0W-30.
Viskozita oleje (jako příklad je zde vysvětleno 0W-30):
• Hodnota 0W v označení 0W-30 vyjadřuje vlastnost oleje, která
umožňuje startování motoru za studena. Oleje s nižším číslem
před W umožňují snadnější startování motoru v chladném počasí.
• Hodnota 30 v označení 0W-30 vyjadřuje viskózní vlastnost oleje,
když má olej vysokou teplotu. Olej s vyšší viskozitou (s vyšší hod-
notou) je vhodnější, pokud vozidlo jezdí vyššími rychlostmi nebo
při extrémním zatížení.
*: Pro zjištění, zda má vaše vozidlo systém DPF, kontaktujte kteréhokoliv au-
torizovaného prodejce nebo servis Toyota, nebo jiného řádně kvalifikova-
ného a vybaveného odborníka.
Předpokládaný rozsah teplot
před příští výměnou oleje Doporučeno

5129-1. Technické údaje
YARIS_F_OM_Europe_OM52G66CZ
Vozidla se systémem DPF*
Ve vašem vozidle je použit olej "Toyota Genuine Motor Oil". Toyota
doporučuje používat schválený olej "Toyota Genuine Motor Oil".
Můžete použít také jiný motorový olej stejné kvality.
Třída oleje: ACEA C2
Doporučená viskozita (SAE):
SAE 0W-30, kterým je z výroby
plněno vaše vozidlo, je nejlepší
volbou z hlediska nízké spotře-
by paliva a dobrého startování
v chladném počasí.
Viskozita oleje (jako příklad je zde vysvětleno 0W-30):
• Hodnota 0W v označení 0W-30 vyjadřuje vlastnost oleje, která
umožňuje startování motoru za studena. Oleje s nižším číslem
před W umožňují snadnější startování motoru v chladném počasí.
• Hodnota 30 v označení 0W-30 vyjadřuje viskózní vlastnost oleje,
když má olej vysokou teplotu. Olej s vyšší viskozitou (s vyšší hod-
notou) je vhodnější, pokud vozidlo jezdí vyššími rychlostmi nebo
při extrémním zatížení.
*: Pro zjištění, zda má vaše vozidlo systém DPF, kontaktujte kteréhokoliv au-
torizovaného prodejce nebo servis Toyota, nebo jiného řádně kvalifikova-
ného a vybaveného odborníka.
UPOZORNĚNÍ
Použití jiného motorového oleje než ACEA C2 může poškodit katalyzátor.
Předpokládaný rozsah teplot
před příští výměnou oleje Doporučeno
