2016 TOYOTA YARIS HATCHBACK Návod na použití (in Czech)

1774-1. Před jízdou
4
Jízda
YARIS_F_OM_Europe_OM52G66CZ■
Informační štítek (výrobní štítek)
Ty p A
Celková hmotnost vozidla
Maximální přípustné zatížení
zadní nápravy
Ty p B
Celková hmotnost vozidla
Maximální přípustné zatížení
zadní nápravy
■Celková hmotnost vozidla
Modely kategorie vozidel M1*
Kombinovaná hmotnost řidiče, cestujících, zavazadel, tažného za-
řízení, celková pohotovostní hmotnost a zatížení na tažný hák by
neměla překročit celkovou hmotnost vozidla o více než 100 kg. Pře-
kročení této hmotnosti je nebezpečné.
Modely kategorie vozidel N1*
Kombinovaná hmotnost řidiče, cestujících, nákladu, tažného zaří-
zení, celková pohotovostní hmotnost a zatížení na tažný hák nesmí
překročit celkovou hmotnost vozidla. Překročení této hmotnosti je
nebezpečné.
1
2
1
2

1784-1. Před jízdou
YARIS_F_OM_Europe_OM52G66CZ■
Maximální přípustné zatížení zadní nápravy
Modely kategorie vozidel M1*
Zatížení zadní nápravy by nemělo překročit maximální přípustné za-
tížení zadní nápravy o více než 15 %. Překročení této hmotnosti je
nebezpečné.
Modely kategorie vozidel N1*
Zatížení zadní nápravy by nemělo překročit maximální přípustné za-
tížení zadní nápravy. Překročení této hmotnosti je nebezpečné.
Hodnoty přípustné hmotnosti přípojného vozidla byly odvozeny
z testování na hladinu moře. Pamatujte, že se při jízdě ve vyšších
nadmořských výškách výkon motoru a přípustná hmotnost přípojné-
ho vozidla bude snižovat.
*:Pro určení kategorie vozidla kontaktujte kteréhokoliv autorizovaného pro-
dejce nebo servis Toyota, nebo jiného řádně kvalifikovaného a vybaveného
odborníka.
VÝSTRAHA
■Když je překročena celková hmotnost vozidla nebo přípustné zatížení
nápravy (modely kategorie vozidel M1
*)
Nedodržení tohoto pokynu může vést k nehodě s následky smrti nebo váž-
ných zranění.
●Přidejte 20,0 kPa (0,2 kgf/cm
2 nebo bar; 3 psi) ke tlaku huštění pneumatik.
●Nepřekračujte stanovený rychlostní limit pro tažení přívěsu v zastavěných
oblastech nebo 100 km/h, podle toho, co je nižší.

1794-1. Před jízdou
4
Jízda
YARIS_F_OM_Europe_OM52G66CZ
434 mm
434 mm
655 mm
602 mm
468 mm
313 mm
397 mm
26,2 mm
*: Celková hmotnost vozidla a standardní rozměr pneumatik
Pro určení kategorie vozidla kontaktujte kteréhokoliv autorizovaného pro-
dejce nebo servis Toyota, nebo jiného řádně kvalifikovaného a vybaveného
odborníka.
Montážní rozměry* pro tažné zařízení a tažný hák
1
2
3
4
5
6
7
8

1804-1. Před jízdou
YARIS_F_OM_Europe_OM52G66CZ
■Informace o pneumatikách
●Při tažení zvyšte tlak huštění pneumatik o 20,0 kPa (0,2 kgf/cm2 nebo bar,
3 psi) oproti doporučené hodnotě. (S. 517)
●Zvyšte tlak huštění pneumatik přívěsu s ohledem na celkovou hmotnost pří-
věsu a s přihlédnutím k hodnotám doporučeným výrobcem vašeho přívěsu.
■Osvětlení přívěsu
Při každém připojení přívěsu zkontrolujte, zda směrová a brzdová světla fun-
gují správně. Přímé napojení k vašemu vozidlu může poškodit elektrický sys-
tém a způsobit poruchu světel.
■Záběh vozidla
Toyota doporučuje, aby vozidla vybavená novými agregáty nebyla používána
pro tažení přívěsu během prvních 800 km jízdy.
■Bezpečnostní kontroly před tažením
●Zkontrolujte, zda jste nepřekročili maximální limit zatížení na tažné zařízení
a hák tažného zařízení. Pamatujte, že hmotnost připojení přívěsu zvýší zá-
tě
ž vozidla. Ujistěte se také, že celková zátěž vozidla je v rozsahu hmot-
nostních limitů vozidla. (S. 176)
●Zajistěte, aby náklad na přívěsu byl zajištěn.
●V případě, že ve standardních zpětných zrcátkách nevidíte provoz za vozi-
dlem, měli byste použít přídavná zpětná zrcátka. Nastavte prodloužená ra-
mena těchto zrcátek na obou stranách vozidla tak, aby vždy poskytovala
maximální výhled dozadu.
■Údržba
●Při používání vozidla k tažení přívěsu je údržbu třeba provádět častěji, ne-
boť zatížení vozidla je vyšší než při normální jízdě.
●Po ujetí přibližně 1 000 km s přívěsem dotáhněte všechny šroubové spoje
tažného zařízení a háku.

1814-1. Před jízdou
4
Jízda
YARIS_F_OM_Europe_OM52G66CZ
Při tažení přívěsu se bude ovládat vozidlo jinak. Abyste zabránili neho-
dě, nebo smrti nebo zranění, mějte při tažení na mysli následující:
■Kontrola zapojení přívěsu a osvětlení
Po ujetí kratší vzdálenosti zastavte a zkontrolujte připojení přívěsu
a jeho osvětlení, stejně jako před začátkem cesty.
■Zkouška jízdy s připojeným přívěsem
●Vyzkoušejte si zatáčení, zastavování a couvání s připojeným pří-
věsem na místech, kde není žádný nebo jen slabý provoz.
●Při couvání s připojeným přívěsem uchopte spodní část volantu
aotočte rukou doleva, abyste zatočili přívěs doleva, nebo dopra-
va, abyste zatočili přívěs doprava. Vždy otáčejte volantem plynu-
le, aby nedošlo k chybě řízení. Při couvání se nechejte, kvůli
snížení rizika nehody, navádět jinou osobou.
■Zvětšení vzdálenosti mezi vozidly
Na každých 10 km/h by měla být vzdálenost mezi vaším vozidlem
a vozidlem jedoucím před vámi stejná nebo větší, než je délka vaše-
ho vozidla a přívěsu. Vyhýbejte se prudkému brzdění, které může
způsobit smyk. Jinak se vozidlo může stát neovladatelné. To platí
hlavně na mokrých nebo kluzkých površích vozovek.
UPOZORNĚNÍ
■Když je materiál výztuhy zadního nárazníku hliník
Zajistěte, aby část ocelového tažného zařízení nepřišla do přímého kontak-
tu s touto oblastí.
Když přijdou ocel a hliník do kontaktu, nastane reakce podobná korozi, kte-
rá může zeslabit příslušnou část, což může způsobit poškození. Při připev-
ňování ocelového tažného zařízení na tyto části, které přijdou do kontaktu,
naneste inhibitor koroze.
Návod

1824-1. Před jízdou
YARIS_F_OM_Europe_OM52G66CZ■
Náhlé zrychlení/zatočení/odbočení
Při prudkém zatočení při tažení by mohl přívěs narazit do vašeho
vozidla. Před odbočením zpomalte a jeďte pomalu a opatrně, abys-
te se vyhnuli prudkému brzdění.
■Důležité body, týkající se odbočování
Při zatáčení budou kola přívěsu blíže ke vnitřku zatáčky než kola
vozidla. To kompenzujte větším poloměrem zatáčení než to děláte
normálně.
■Důležité body, týkající se stability
Pohyb vozidla způsobený nerovným povrchem vozovky a silný boč-
ní vítr zhoršují ovládání. Vozidlo se může také rozhoupat při před-
jíždění autobusů nebo velkých kamionů. Často kontrolujte provoz
za vozidlem, když jedete vedle takových vozidel. Jakmile takový
pohyb vozidla nastane, ihned začněte plynule zpomalovat pomalým
brzděním. Při brzdění vždy udržujte přímý směr.
■Předjíždění jiných vozidel
Před změnou jízdního pruhu si ověřte celkovou délku vašeho vozidla
a přívěsu a ujistěte se, že vzdálenost mezi vozidly je dostatečná.
■Informace o řazení
Vozidla s Multidrive
Z důvodu udržení účinnosti brzdění motorem, když používáte brz-
dění motorem, nepoužívejte převodovku v D. Poloha zařazeného
převodového stupně musí být v 4 v režimu M. (S. 193)
Vozidla s manuální převodovkou
Z důvodu udržení účinnosti brzdění motorem, když používáte brz-
dění motorem, nepoužívejte převodovku v 5 a 6 (vozidla s 6stupňo-
vou manuální převodovkou). (S. 199)

1834-1. Před jízdou
4
Jízda
YARIS_F_OM_Europe_OM52G66CZ■
Pokud se přehřívá motor
Tažení naloženého přívěsu v táhlém a prudkém stoupání při tep-
lotách přes 30 C může způsobit přehřátí motoru. Pokud se rozsvítí
nebo bliká výstražná kontrolka vysoké teploty chladicí kapaliny mo-
toru, ihned vypněte klimatizaci a zastavte vozidlo na bezpečném
místě. (S. 492)
■Když vozidlo parkujete
Vždy umístěte pod kola vozidla i přívěsu klíny. Pevně zabrzděte par-
kovací brzdu a přesuňte řadicí páku do P u Multidrive, nebo 1 nebo R
u manuální převodovky.
VÝSTRAHA
Řiďte se instrukcemi popsanými v této kapitole. Jejich nedodržení může za-
příčinit nehodu, mající za následek smrt nebo vážná zranění.
■Pokyny pro tažení přívěsu
Při tažení se ujistěte, že není překročen žádný z hmotnostních limitů.
(S. 176)
■Rychlost vozidla při tažení
Dodržujte maximální povolené rychlosti stanovené pro tažení přívěsu.
■Před prudkým nebo táhlým klesáním
Zpomalte a zařaďte nižší převodový stupeň. Nikdy však neřaďte nižší pře-
vodový stupeň náhle, když jedete z prudkého kopce nebo při dlouhém kle-
sání.
■Ovládání brzdového pedálu
Vyvarujte se častého nebo dlouhého sešlápnutí brzdového pedálu.
To by mohlo způsobit přehřátí brzd nebo snížení jejich účinnosti.
■Abyste zabránili nehodě nebo zranění
●Vozidla s tempomatem: Při tažení nepoužívejte tempomat.
●Vozidla s kompaktním rezervním kolem: Netáhněte přívěs, když je na vozi-
dle namontováno kompaktní rezervní kolo.
●
Vozidla se sadou pro nouzovou opravu pneumatiky: Netáhněte přívěs, když
je namontovaná pneumatika opravena pomocí sady pro nouzovou opravu
pneumatiky.

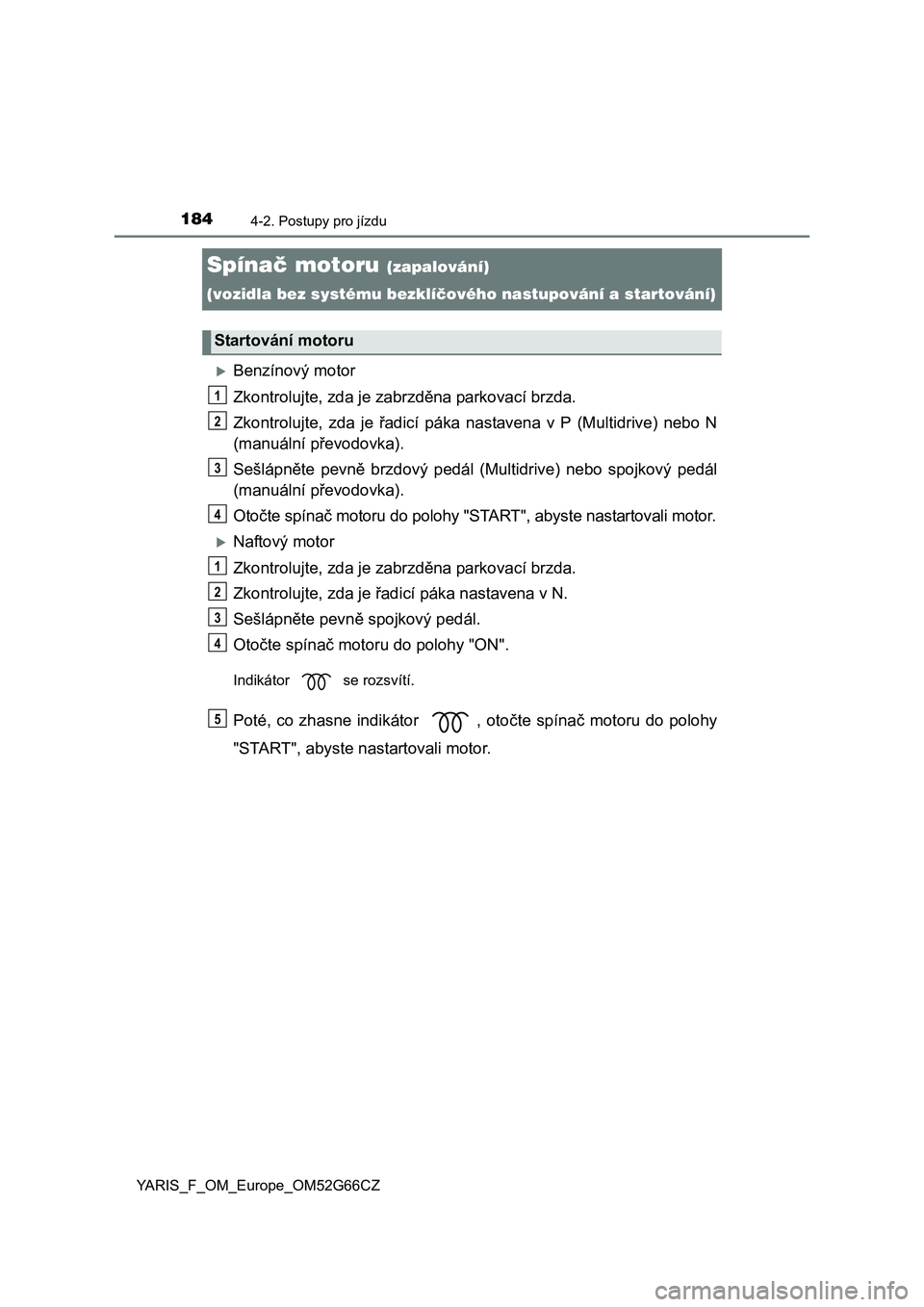

1844-2. Postupy pro jízdu
YARIS_F_OM_Europe_OM52G66CZ
Spínač motoru (zapalování)
(vozidla bez systému bezklíčového nastupování a startování)
Benzínový motor
Zkontrolujte, zda je zabrzděna parkovací brzda.
Zkontrolujte, zda je řadicí páka nastavena v P (Multidrive) nebo N
(manuální převodovka).
Sešlápněte pevně brzdový pedál (Multidrive) nebo spojkový pedál
(manuální převodovka).
Otočte spínač motoru do polohy "START", abyste nastartovali motor.
Naftový motor
Zkontrolujte, zda je zabrzděna parkovací brzda.
Zkontrolujte, zda je řadicí páka nastavena v N.
Sešlápněte pevně spojkový pedál.
Otočte spínač motoru do polohy "ON".
Indikátor se rozsvítí.
Poté, co zhasne indikátor , otočte spínač motoru do polohy
"START", abyste nastartovali motor.
Startování motoru
1
2
3
4
1
2
3
4
5
