852. Přístrojová deska
2
Přístrojová deska
YARIS_F_OM_Europe_OM52G66CZ
Výstražné kontrolky informují řidiče o poruchách v indikovaných sys-
témech vozidla.
Výstražné kontrolky
*1Výstražná kontrolka brz-
dového systému
(S. 439)*2
(Žlutá)
Indikátor automatických
dálkových světel
(S. 442)
*1
Výstražná kontrolka sys-
tému dobíjení (S. 439)
*2
(Žlutá)
Indikátor tempomatu
(S. 442)
*1Výstražná kontrolka níz-
kého tlaku motorového
oleje (S. 439)*2
(Žlutá)
Indikátor LDA
(S. 442)
*1
(Červená)
Výstražná kontrolka vyso-
ké teploty chladicí kapali-
ny motoru (S. 439)*2, 9
(Žlutá)
Indikátory značení jízd-
ních pruhů (S. 442)
*1
Indikátor poruchy
(S. 440)
*2
(Žlutá)
Indikátor omezovače
rychlosti (S. 442)
*1
Výstražná kontrolka SRS
(S. 440)*1, 2, 5
Indikátor zrušení Stop &
Start (S. 442)
*1
Výstražná kontrolka ABS
(S. 440)*1, 6
Výstražná kontrolka pali-
vového filtru (S. 442)
*1Výstražná kontrolka sys-
tému elektrického posilo-
vače řízení (S. 440)*2, 3
(Žlutá)
Indikátor systému bezklí-
čového nastupování
a startování (S. 442)
*1, 2, 5
Výstražná kontrolka PCS
(S. 441)Výstražná kontrolka ote-
vřených dveří (S. 442)
*1, 2, 4
Indikátor prokluzu
(S. 441)Výstražná kontrolka nízké
hladiny paliva (S. 443)

862. Přístrojová deska
YARIS_F_OM_Europe_OM52G66CZ
*1: Tyto kontrolky se rozsvítí, když je spínač motoru otočen do polohy "ON"
(vozidla bez systému bezklíčového nastupování a startování) nebo je za-
pnut do režimu ZAPALOVÁNÍ ZAPNUTO (vozidla se systémem bezklíčo-
vého nastupování a startování), aby signalizovaly, že je prováděna
kontrola systému. Zhasnou po nastartování motoru, nebo po několika
sekundách. Systém může mít poruchu, pokud se některá kontrolka neroz-
svítí, nebo pokud kontrolky nezhasnou. Nechte vozidlo zkontrolovat kte-
rýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo jiným
řádně kvalifikovaným a vybaveným odborníkem.
*2: Je-li ve výbavě
*3: Kontrolka bliká žlutě, aby signalizovala poruchu. Kontrolka bliká rychle ze-
leně, aby signalizovala, že zámek volantu nebyl uvolněn.
*4: Kontrolka se rozsvítí, aby signalizovala poruchu.
*5: Kontrolka bliká, aby signalizovala poruchu.
*6: Naftový motor
*7: Tato kontrolka se rozsvítí na středním panelu.
*8: Tyto kontrolky se rozsvítí, když je spínač motoru otočen do polohy "ON" (vo-
zidla bez systému bezklíčového nastupování a startování) nebo je zapnut do
režimu ZAPALOVÁNÍ ZAPNUTO (vozidla se systémem bezklíčového nastu-
pování a startování), aby signalizovaly, že je prováděna kontrola systému.
Zhasnou po nastartování motoru, nebo po několika sekundách.
*9: Kontrolky se rozsvítí s indikátorem LDA, aby signalizovaly poruchu.
Kontrolka bezpečnostních
pásů řidiče a spolujezdce
vpředu (S. 443)*1, 6Výstražná kontrolka nízké
hladiny motorového oleje
(S. 444)
*2, 7Kontrolky bezpečnostních
pásů cestujících vzadu
(S. 443)*2, 8Výstražná kontrolka sys-
tému DPF (S. 444)
*2Výstražná kontrolka tlaku
pneumatik (S. 443)*1, 6
Kontrolka výměny moto-
rového oleje (S. 445)

882. Přístrojová deska
YARIS_F_OM_Europe_OM52G66CZ
*1: Vozidla bez systému bezklíčového nastupování a startování:
Tyto kontrolky se rozsvítí, když je spínač motoru otočen do polohy "ON", aby
signalizovaly, že je prováděna kontrola systému. Zhasnou po nastartování
motoru, nebo po několika sekundách. Systém může mít poruchu, pokud se
některá kontrolka nerozsvítí, nebo pokud kontrolky nezhasnou. Nechte vozi-
dlo zkontrolovat kterýmkoliv autorizovaným prodejcem nebo servisem Toyota,
nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
Vozidla se systémem bezklíčového nastupování a startování:
Tyto kontrolky se rozsvítí, když je spínač motoru zapnut do režimu ZAPA-
LOVÁNÍ ZAPNUTO, aby signalizovaly, že je prováděna kontrola systému.
Zhasnou po nastartování motoru, nebo po několika sekundách. Systém
může mít poruchu, pokud se některá kontrolka nerozsvítí, nebo pokud kon-
trolky nezhasnou. Nechte vozidlo zkontrolovat kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota, nebo jiným řádně kvalifikovaným a vyba-
veným odborníkem.
*2: Je-li ve výbavě
*3: Tento indikátor se zbarví modře, když je teplota chladicí kapaliny motoru
nízká.
*4: Naftový motor
*5: Vozidla s Multidrive
*6: Kontrolka se nerozsvítí, když je systém vypnutý.
*7: Vozidla s manuální převodovkou
*8: Kontrolka bliká, aby signalizovala, že je systém v činnosti.
*9: Tato kontrolka se rozsvítí na středním panelu.
*10: Kontrolka se rozsvítí, když je systém vypnutý.
*11: Kontrolka se rozsvítí, když je změněno nastavení systému.
*12: Kontrolka bliká žlutě, aby signalizovala, že vozidlo vybočuje z jízdního pruhu.
*1, 2
Indikátor "TRC OFF"
(S. 268)*1, 2, 10Výstražná kontrolka PCS
(S. 232)
*1, 2
Indikátor vypnutí VSC
(S. 269)
*9
*2, 8, 11Indikátor aktivace PCS
(S. 229)Indikátor "PASSENGER AIR BAG"
(S. 51)

892. Přístrojová deska
2
Přístrojová deska
YARIS_F_OM_Europe_OM52G66CZ
VÝSTRAHA
■Když se nerozsvítí výstražná kontrolka bezpečnostního systému
Pokud by se kontrolky bezpečnostního systému, jako jsou výstražné kont-
rolky ABS a SRS, nerozsvítily při nastartování motoru, znamenalo by to, že
tyto systémy nejsou schopny vás ochránit při nehodě, což může mít za ná-
sledek smrtelná nebo vážná zranění. Pokud k tomu dojde, nechte vozidlo
ihned zkontrolovat kterýmkoliv autorizovaným prodejcem nebo servisem
Toyota, nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
UPOZORNĚNÍ
■Abyste zabránili poškození motoru a jeho součástí
Motor se může přehřívat, pokud výstražná kontrolka vysoké teploty chladicí
kapaliny motoru bliká nebo svítí. V tom případě ihned vozidlo zastavte na
bezpečném místě a až motor úplně vychladne, zkontrolujte ho. (S. 492)

1834-1. Před jízdou
4
Jízda
YARIS_F_OM_Europe_OM52G66CZ■
Pokud se přehřívá motor
Tažení naloženého přívěsu v táhlém a prudkém stoupání při tep-
lotách přes 30 C může způsobit přehřátí motoru. Pokud se rozsvítí
nebo bliká výstražná kontrolka vysoké teploty chladicí kapaliny mo-
toru, ihned vypněte klimatizaci a zastavte vozidlo na bezpečném
místě. (S. 492)
■Když vozidlo parkujete
Vždy umístěte pod kola vozidla i přívěsu klíny. Pevně zabrzděte par-
kovací brzdu a přesuňte řadicí páku do P u Multidrive, nebo 1 nebo R
u manuální převodovky.
VÝSTRAHA
Řiďte se instrukcemi popsanými v této kapitole. Jejich nedodržení může za-
příčinit nehodu, mající za následek smrt nebo vážná zranění.
■Pokyny pro tažení přívěsu
Při tažení se ujistěte, že není překročen žádný z hmotnostních limitů.
(S. 176)
■Rychlost vozidla při tažení
Dodržujte maximální povolené rychlosti stanovené pro tažení přívěsu.
■Před prudkým nebo táhlým klesáním
Zpomalte a zařaďte nižší převodový stupeň. Nikdy však neřaďte nižší pře-
vodový stupeň náhle, když jedete z prudkého kopce nebo při dlouhém kle-
sání.
■Ovládání brzdového pedálu
Vyvarujte se častého nebo dlouhého sešlápnutí brzdového pedálu.
To by mohlo způsobit přehřátí brzd nebo snížení jejich účinnosti.
■Abyste zabránili nehodě nebo zranění
●Vozidla s tempomatem: Při tažení nepoužívejte tempomat.
●Vozidla s kompaktním rezervním kolem: Netáhněte přívěs, když je na vozi-
dle namontováno kompaktní rezervní kolo.
●
Vozidla se sadou pro nouzovou opravu pneumatiky: Netáhněte přívěs, když
je namontovaná pneumatika opravena pomocí sady pro nouzovou opravu
pneumatiky.

2664-6. Používání podpůrných jízdních systémů
YARIS_F_OM_Europe_OM52G66CZ
VÝSTRAHA
■Když je systém Stop & Start v činnosti
●Z bezpečnostních důvodů mějte řadicí páku v N (manuální převodovka)
a zabrzděte brzdovým pedálem nebo parkovací brzdou, když je motor vy-
pnutý pomocí systému Stop & Start (když svítí indikátor Stop & Start).
Z důvodu funkce automatického startování motoru by mohlo dojít k neoče-
kávaným nehodám.
●Neopouštějte vozidlo, když je motor vypnutý pomocí systému Stop & Start
(když svítí indikátor Stop & Start).
Z důvodu funkce automatického startování motoru by mohlo dojít k neoče-
kávaným nehodám.
●Ve špatně větraných prostorách se ujistěte, že motor není vypnutý pomocí
systému Stop & Start. Motor se může nastartovat z důvodu funkce auto-
matického startování, což způsobí, že výfukové plyny se mohou hromadit
a vniknout do vozidla, což by mohlo vést ke smrti nebo vážnému ohrožení
zdraví.
UPOZORNĚNÍ
■Zajištění správné funkce systému
Pokud nastane některá z následujících situací, systém Stop & Start nemusí
fungovat správně, proto nechte vozidlo zkontrolovat kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota, nebo jiným řádně kvalifikovaným
a vybaveným odborníkem.
●Když je bezpečnostní pás řidiče zapnutý, kontrolka bezpečnostního pásu
řidiče a spolujezdce vpředu bliká.
●I když bezpečnostní pás řidiče není zapnutý, kontrolka bezpečnostního
pásu řidiče a spolujezdce vpředu nesvítí.
●I když jsou dveře řidiče zavřené, výstražná kontrolka otevřených dveří sví-
tí, nebo svítí osvětlení interiéru, když je spínač osvětlení interiéru v poloze
dveří.
●I když jsou dveře řidiče otevřené, výstražná kontrolka otevřených dveří ne-
svítí, nebo nesvítí osvětlení interiéru, když je spínač osvětlení interiéru
v poloze dveří.

2694-6. Používání podpůrných jízdních systémů
4
Jízda
YARIS_F_OM_Europe_OM52G66CZ
■Vypnutí obou systémů TRC a VSC
Pro vypnutí systémů TRC a VSC stiskněte a držte spínač VSC OFF déle než
3 sekundy, když je vozidlo zastaveno.
Indikátor "TRC OFF" a indikátor VSC OFF se rozsvítí.
Opětovným stisknutím spínače systémy opět zapnete.
U vozidel s přednárazovým bezpečnostním systémem bude zrušen také
přednárazový brzdový asistent a přednárazové brzdění. Výstražná kontrolka
PCS se rozsvítí. (S. 242)
■Když se indikátor "TRC OFF" rozsvítí, i když nebyl stisknut spínač VSC
OFF
TRC nemůže fungovat. Kontaktujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo jiného řádně kvalifikovaného a vybaveného odbor-
níka.
■
Zvuky a vibrace způsobené systémy ABS, brzdového asistenta, TRC a VSC
●Když je opakovaně sešlapován brzdový pedál, může být při startování mo-
toru nebo krátce po rozjezdu vozidla slyšet zvuk z motorového prostoru.
Tento zvuk nesignalizuje poruchu některého z těchto systémů.
●Kterákoliv z následujících situací může nastat, když jsou výše uvedené sys-
témy v činnosti. Žádná z nich nesignalizuje poruchu.
•Můžete pocítit vibrace karoserie vozidla a volantu.
•Můžete slyšet zvuk elektromotoru poté, co bylo vozidlo zastaveno.
• Brzdový pedál může po aktivaci ABS lehce pulzovat.
• Brzdový pedál se může po aktivaci ABS lehce posunout dolů.
■Zvuk činnosti EPS
Když se otáčí volantem, může být slyšet zvuk elektromotoru (bzučení). To ne-
znamená poruchu.
■Automatická reaktivace systémů TRC a VSC
Po vypnutí systémů TRC a VSC budou tyto systémy automaticky znovu za-
pnuty v následujících situacích:
●Když je spínač motoru otočen do polohy "LOCK".
●Pokud je vypnutý pouze systém TRC, TRC bude zapnut, když se zvýší rych-
lost vozidla.
Pokud jsou vypnuty oba systémy TRC a VSC, k automatickému opětovnému
zapnutí nedojde, když se rychlost vozidla zvýší.
■Snížená účinnost systému EPS
Účinnost systému EPS se sníží, aby se zabránilo přehřátí systému, když se
po delší dobu často manévruje s volantem. Důsledkem toho je těžší ovládání
volantu.
Pokud toto nastane, zdržte se nadměrného otáčení volantem nebo vozidlo
zastavte a vypněte motor. Systém EPS by se měl vrátit do normálu během
10 minut.

3807-3. Údržba svépomocí
YARIS_F_OM_Europe_OM52G66CZ

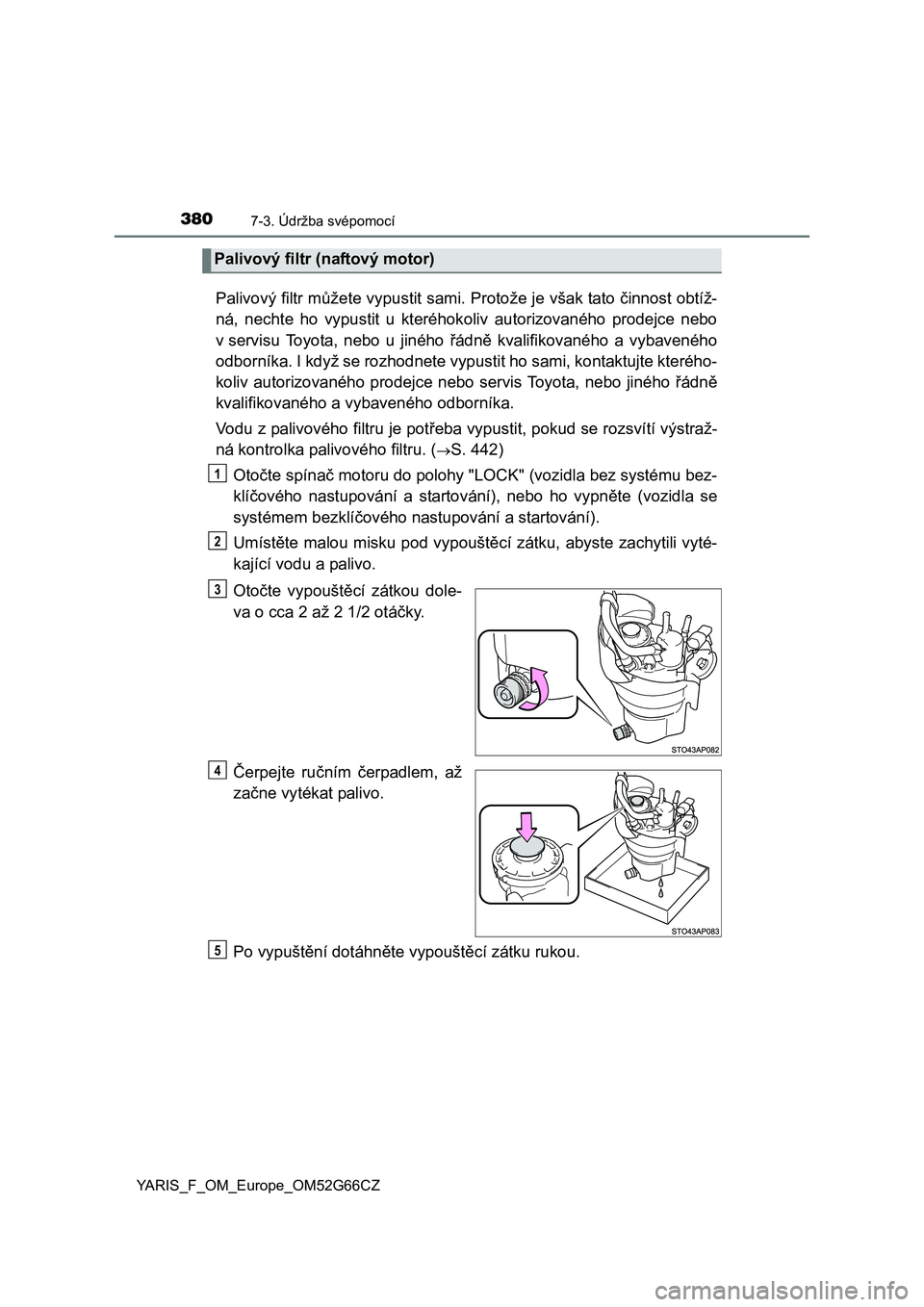

Palivový filtr můžete vypustit sami. Protože je však tato činnost obtíž-
ná, nechte ho vypustit u kteréhokoliv autorizovaného prodejce nebo
v servisu Toyota, nebo u jiného řádně kvalifikovaného a vybaveného
odborníka. I když se rozhodnete vypustit ho sami, kontaktujte kterého-
koliv autorizovaného prodejce nebo servis Toyota, nebo jiného řádně
kvalifikovaného a vybaveného odborníka.
Vodu z palivového filtru je potřeba vypustit, pokud se rozsvítí výstraž-
ná kontrolka palivového filtru. (
S. 442)
Otočte spínač motoru do polohy "LOCK" (vozidla bez systému bez-
klíčového nastupování a startování), nebo ho vypněte (vozidla se
systémem bezklíčového nastupování a startování).
Umístěte malou misku pod vypouštěcí zátku, abyste zachytili vyté-
kající vodu a palivo.
Otočte vypouštěcí zátkou dole-
va o cca 2 až 2 1/2 otáčky.
Čerpejte ručním čerpadlem, až
začne vytékat palivo.
Po vypuštění dotáhněte vypouštěcí zátku rukou.
Palivový filtr (naftový motor)
1
2
3
4
5
