4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
441
4
Obs∏uga techniczna i konserwacja
Przed rozpocz´ciem jazdy
Sprawdziç, czy pokrywa silnika jest ca∏kowicie zamkni´ta i zablokowana.
Nieprawid∏owo zablokowana pokrywa mo˝e niespodziewanie unieÊç si´
podczas jazdy, doprowadzajàc do wypadku drogowego, w rezultacie którego
mo˝e dojÊç do Êmierci lub powa˝nych obra˝eƒ cia∏a.
Drà˝ek podporowy pokrywy silnika
Wysoka temperatura w komorze silnikowej mo˝e powodowaç silne roz-
grzanie drà˝ka podporowego.
W celu unikni´cia ryzyka oparzenia drà˝ek podporowy nale˝y chwytaç za
tulej´ izolacyjnà.
Po podparciu pokrywy silnika drà˝kiem podporowym
Nale˝y upewniç si´, czy pokrywa silnika zosta∏a prawid∏owo podparta drà˝-
kiem podporowym i zabezpieczona przed przypadkowym opadni´ciem na
g∏ow´ lub innà cz´Êç cia∏a.
Podczas zamykania pokrywy silnika
Przed zamkni´ciem pokrywy silnika nale˝y upewniç si´, ˝e drà˝ek podpo-
rowy zosta∏ umieszczony w odpowiednim zaczepie. Zamkni´cie pokrywy
silnika z uniesionym drà˝kiem podporowym mo˝e doprowadziç do jej wy-
gi´cia.
58 IO VERSO OM64590E 1/26/16 10:43 AM Page 441 (Black plate)

Podczas podnoszenia samochodu nale˝y prawid∏owo ustawiç podnoÊnik
warsztatowy. Nieprawid∏owe ustawienie podnoÊnika grozi uszkodzeniem
pojazdu i spowodowaniem obra˝eƒ cia∏a.
óZ przodu
ó Z ty∏u
442 4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

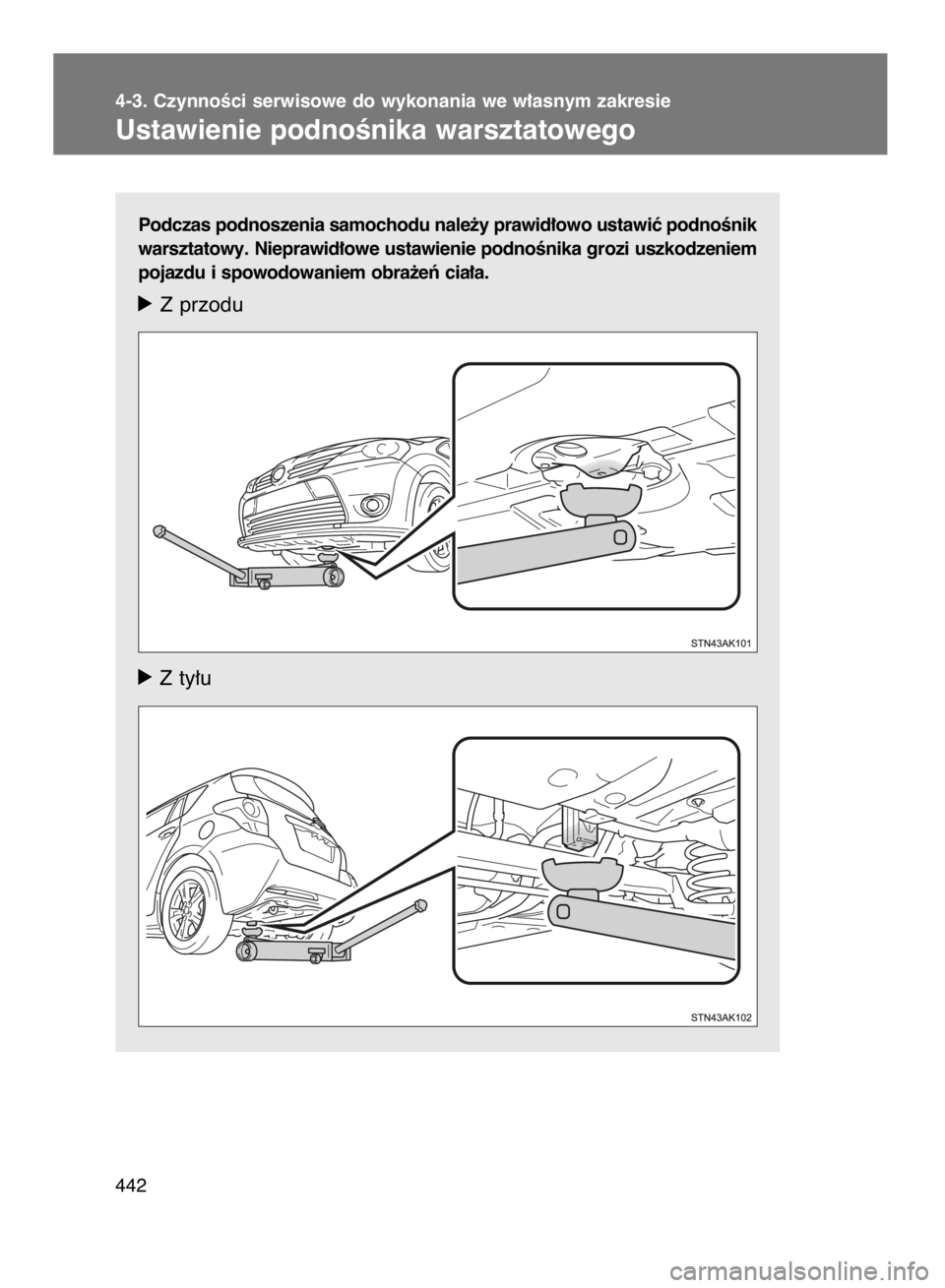

Ustawienie podnoÊnika warsztatowego
58 IO VERSO OM64590E 1/26/16 10:43 AM Page 442 (Black plate)

4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
443
4
Obs∏uga techniczna i konserwacja
Podczas podnoszenia samochodu
Ze wzgl´dów bezpieczeƒstwa nale˝y przestrzegaç ni˝ej podanych zaleceƒ.
W celu uniesienia samochodu nale˝y
u˝yç podnoÊnika warsztatowego po-
kazanego na ilustracji obok.
Podczas u˝ywania podnoÊnika warsztatowego nale˝y post´powaç zgodnie
z instrukcjà jego obs∏ugi.
Nie u˝ywaç podnoÊnika stanowiàcego fabryczne wyposa˝enie samo-
chodu.
Nie wolno dopuÊciç, aby jakakolwiek cz´Êç cia∏a znalaz∏a si´ pod samo-
chodem wspartym jedynie na podnoÊniku.
Nale˝y u˝yç podnoÊnika warsztatowego lub stojaków podporowych
wspartych na twardym, p∏askim i poziomym pod∏o˝u.
Nie uruchamiaç silnika w samochodzie wspartym na podnoÊniku warsz-
tatowym.
Ustawiç samochód w p∏askim, poziomym miejscu o twardym pod∏o˝u,
uruchomiç z pe∏nà si∏à hamulec postojowy i przestawiç dêwigni´ skrzyni
biegów w po∏o˝enie P (wersje z przek∏adnià bezstopniowà) lub biegu
wstecznego R (wersje z mechanicznà skrzynià biegów).
Upewniç si´, czy podnoÊnik styka si´ z samochodem dok∏adnie w miejscu
przewidzianym do tego celu.
Podnoszenie samochodu przy nieprawid∏owo ustawionym podnoÊniku
spowoduje uszkodzenie samochodu lub mo˝e doprowadziç do zsuni´-
cia si´ samochodu z podnoÊnika.
Nie podnosiç samochodu, gdy wewnàtrz znajdujà si´ pasa˝erowie.
Podczas podnoszenia samochodu nie umieszczaç pod podnoÊnikiem
ani na podnoÊniku ˝adnych przedmiotów.
58 IO VERSO OM64590E 1/26/16 10:43 AM Page 443 (Black plate)

4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Komora silnikowa
444
óWersje z silnikiem o zap∏onie iskrowym
Zbiornik p∏ynu do spryskiwaczy
(
S. 459)
Zbiornik wyrównawczy uk∏adu
ch∏odzenia silnika (
S. 452)
Miarka poziomu oleju
(
S. 447)
Korek wlewu oleju (
S. 449)Skrzynka bezpieczników
(
S. 485)
Akumulator (
S. 455)
Elektryczny wentylator
ch∏odnicy
Skraplacz (
S. 454)
Ch∏odnica (
S. 454)9
8
7
6
5
4
3
2
1
58 IO VERSO OM64590E 1/26/16 10:43 AM Page 444 (Black plate)

4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
445
4
Obs∏uga techniczna i konserwacja
ó Wersje z silnikiem o zap∏onie samoczynnym
Zbiornik p∏ynu do spryskiwaczy
(
S. 459)
Zbiornik wyrównawczy uk∏adu
ch∏odzenia silnika (
S. 452)
Korek wlewu oleju (
S. 449)
Miarka poziomu oleju
(
S. 447)
Filtr paliwa (
S. 460)Skrzynka bezpieczników
(
S. 485)
Akumulator (
S. 455)
Skraplacz (
S. 454)
Elektryczne wentylatory
ch∏odnicy
Ch∏odnica powietrza
do∏adowujàcego (
S. 454)
Ch∏odnica (
S. 454)11
10
9
8
7
6
5
4
3
2
1
58 IO VERSO OM64590E 1/26/16 10:43 AM Page 445 (Black plate)

4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
446
Zdejmowanie os∏ony komory silnikowej
Mocowanie spinek
Wypchnàç centralny trzpieƒ
Wsunàç w otwór
Nacisnàç
3
2
1
Os∏ona komory silnikowej
Po zainstalowaniu os∏ony komory silnikowej
Nale˝y upewniç si´, ˝e os∏ona komory silnikowej jest bezpiecznie zainsta-
lowana, tak jak fabrycznie.
58 IO VERSO OM64590E 1/26/16 10:43 AM Page 446 (Black plate)

4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
447
4
Obs∏uga techniczna i konserwacja
Poziom oleju sprawdza si´ za pomocà miarki przy wy∏àczonym silniku,
gdy jest on rozgrzany do temperatury roboczej.

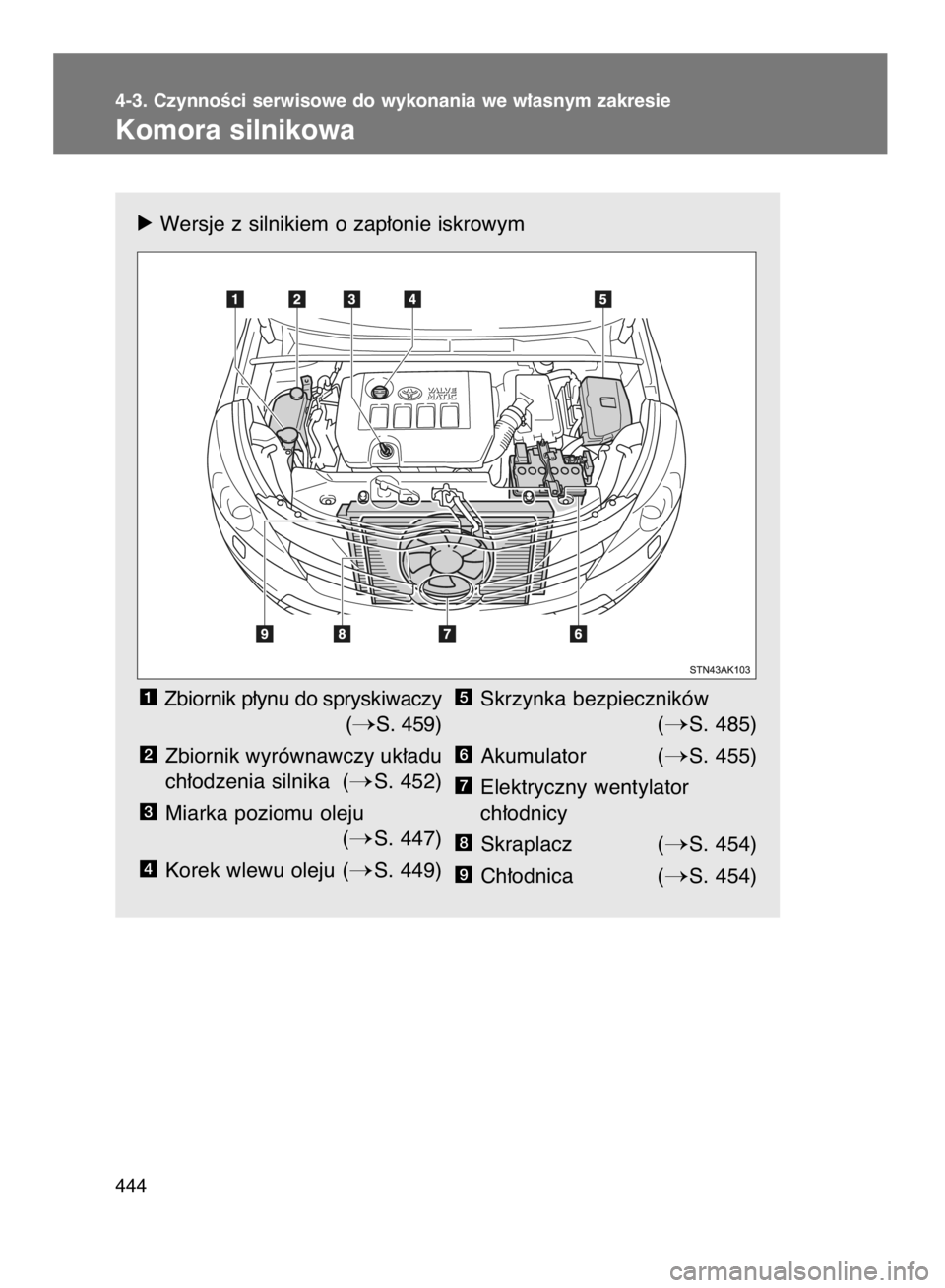

Sprawdzanie poziomu oleju w silniku
Zaparkowaç samochód w miejscu o równym, poziomym pod-
∏o˝u. Rozgrzaç silnik, a nast´pnie po jego wy∏àczeniu odcze-
kaç minimum 5 minut, umo˝liwiajàc Êciekni´cie oleju na spód
silnika.
Wyciàgnàç miark´ i pod∏o˝yç szmatk´ pod jej koƒcówk´.
ó Wersje z silnikiem o zap∏onie iskrowym
ó Wersje z silnikiem o zap∏onie samoczynnym
Wytrzeç miark´ do sucha.
Olej w silniku
58 IO VERSO OM64590E 1/26/16 10:43 AM Page 447 (Black plate)

4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
448
Z powrotem wsunàç ca∏kowicie miark´.
Ponownie wyciàgnàç miark´ i trzymajàc szmatk´ pod jej
koƒcówkà, odczytaç poziom oleju.
óWersje z silnikiem o zap∏onie iskrowym
Poziom minimalny
Poziom normalny
Poziom maksymalny
Kszta∏t miarki mo˝e byç ró˝ny
i zale˝ny jest od typu silnika.
óWersje z silnikiem o zap∏onie samoczynnym
Poziom minimalny
Poziom normalny
Poziom maksymalny
Kszta∏t miarki mo˝e byç ró˝ny
i zale˝ny jest od typu silnika.
Wytrzeç miark´ do sucha i wsunàç jà z powrotem.
3
2
1
3
2
1
