Podczas mycia nadwozia samochodu nale˝y przestrzegaç podanych
ni˝ej wskazówek.
Mycie zaczynaç od górnych partii w kierunku do∏u, umiarko-
wanym strumieniem wody zmywajàc nadwozie, wn´ki kó∏
oraz podwozie, by usunàç wszelkie zabrudzenia.
Myç nadwozie z u˝yciem gàbki lub mi´kkiej Êciereczki, np. irchy.
W przypadku zabrudzeƒ trudnych do usuni´cia u˝yç szampo-
nu samochodowego i obficie sp∏ukaç wodà.
Wytrzeç nadwozie do sucha.
W razie uszkodzenia wodoodpornej warstwy ochronnej nawo-
skowaç nadwozie.
Warstw´ wosku nale˝y nak∏adaç na czyste i ch∏odne nadwozie, na któ-
rego powierzchni nie znajduje si´ woda w postaci kropli.
Automatyczne myjnie samochodowe
Przed wjazdem do myjni z∏o˝yç zewn´trzne lusterka wsteczne i zdjàç
maszt anteny.
Mycie nale˝y rozpoczàç od przodu pojazdu. Przed rozpocz´ciem jazdy na-
le˝y pami´taç o przykr´ceniu anteny i roz∏o˝eniu lusterek zewn´trznych.
Szczotki w automatycznej myjni samochodowej mogà zarysowaç powierzch-
ni´ samochodu i zniszczyç pow∏ok´ lakierowanà.
Wersje wyposa˝one w wycieraczki z czujnikiem kropli deszczu: Przed roz-
pocz´ciem mycia wy∏àczyç wycieraczki. (
S. 427)
Mycie wysokociÊnieniowe
Nie dopuszczaç, aby dysze myjàce znalaz∏y si´ w bezpoÊredniej bliskoÊci
szyb samochodu.
Przed wjechaniem do myjni sprawdziç, czy pokrywa wlewu paliwa jest pra-
wid∏owo zamkni´ta.
426 4-1. Dba∏oÊç o samochód
Mycie i konserwacja nadwozia
58 IO VERSO OM64590E 1/26/16 10:43 AM Page 426 (Black plate)

Tarcze kó∏ ze stopów lekkich (w niektórych wersjach)
Wszelkie zabrudzenia nale˝y natychmiast zmywaç neutralnym detergen-
tem. Nie u˝ywaç twardych szczotek ani Êrodków z zawartoÊcià Êcierniwa.
Nie stosowaç agresywnych Êrodków chemicznych. Stosowaç takie same
∏agodne Êrodki myjàce i woskujàce, jak do powierzchni lakierowanych.
Nie wolno u˝ywaç detergentów do mycia rozgrzanych tarcz kó∏, na przy-
k∏ad po d∏ugotrwa∏ej jeêdzie przy wysokiej temperaturze otoczenia.
Po zastosowaniu detergentu nale˝y go jak najszybciej sp∏ukaç z tarczy ko∏a.
Zderzaki
Nie szorowaç i nie stosowaç agresywnych zmywaczy.
4-1. Prowadzenie samochodu
Podstawowe wskazówki
427
4
Obs∏uga techniczna i konserwacja
4-1. Dba∏oÊç o samochód
Podczas mycia przedniej szyby (wersje wyposa˝one w wycieraczki
z czujnikiem kropli deszczu)
Prze∏àcznik wycieraczek ustawiç w pozy-
cji wy∏àczonej „OFF”.
W przypadku pozostawienia prze∏àcznika
w pozycji „AUTO” w poni˝szych przypad-
kach mo˝e nastàpiç samoczynne urucho-
mienie wycieraczek. Grozi to uszkodzeniem
ich piór oraz przyci´ciem ràk lub odniesie-
niem powa˝nych obra˝eƒ.
Gdy górna cz´Êç szyby, gdzie znajduje si´ czujnik kropli deszczu, zostanie
dotkni´ta r´kà
Gdy mokra szmatka lub podobny przedmiot znajdzie si´ w pobli˝u czuj-
nika kropli deszczu
Gdy coÊ uderzy w przednià szyb´
Gdy obudowa czujnika zostanie dotkni´ta lub coÊ uderzy w czujnik kropli
deszczu
Ârodki ostro˝noÊci dotyczàce uk∏adu wydechowego
Pod wp∏ywem gazów spalinowych uk∏ad wydechowy rozgrzewa si´ do wy-
sokiej temperatury.
Podczas mycia samochodu nale˝y uwa˝aç, aby nie dotknàç goràcych ele-
mentów uk∏adu wydechowego przed jego sch∏odzeniem, poniewa˝ grozi to
oparzeniem.
OFF
AUTO
58 IO VERSO OM64590E 1/26/16 10:43 AM Page 427 (Black plate)

4-1. Dba∏oÊç o samochód
428
Zapobieganie uszkodzeniom pokryç lakierowych i korozji nadwozia
oraz innych elementów (aluminiowe tarcze kó∏ itp.)
W nast´pujàcych przypadkach samochód nale˝y niezw∏ocznie umyç:
• Po jeêdzie w pobli˝u wybrze˝a morskiego
• Po jeêdzie po drogach posypanych solà
• W razie zauwa˝enia plam ze smo∏y lub ˝ywicy na powierzchniach lakie-
rowanych
• W razie zauwa˝enia martwych owadów, ich odchodów lub ptasich od-
chodów na powierzchniach lakierowanych
• Po jeêdzie w rejonie zanieczyszczonym sadzà, dymami ze spalania
oleju, py∏em górniczym, py∏em ˝elaznym lub wyziewami chemicznymi
• Gdy samochód jest silnie zakurzony lub zab∏ocony
• W razie rozlania na powierzchni lakierowanej benzenu lub benzyny
Nale˝y niezw∏ocznie naprawiaç wszelkie odpryski i zarysowania pow∏oki
lakierowej.
W celu unikni´cia korozji tarcz kó∏ nale˝y oczyÊciç je z zabrudzeƒ i sk∏a-
dowaç w pomieszczeniach o niskiej wilgotnoÊci.
Mycie kloszy lamp zewn´trznych
Myç ostro˝nie. Nie stosowaç substancji organicznych i nie u˝ywaç twar-
dych szczotek. Grozi to uszkodzeniem powierzchni kloszy.
Nie stosowaç wosku na klosze lamp.
Wosk mo˝e doprowadziç do uszkodzenia soczewek.
Wskazówki dotyczàce montowania i demontowania anteny
Przed rozpocz´ciem jazdy nale˝y upewniç si´, ˝e antena zosta∏a zamon-
towana.
Po zdemontowaniu anteny, na przyk∏ad przed wjazdem do myjni auto-
matycznej, nale˝y upewniç si´, ˝e zosta∏a ona po∏o˝ona w dogodnym
zabezpieczonym miejscu. Przed rozpocz´ciem jazdy nale˝y upewniç
si´, ˝e antena zosta∏a zamontowana w odpowiedniej pozycji.
W celu unikni´cia uszkodzenia przednich wycieraczek
Podnoszenie przednich wycieraczek nale˝y rozpoczàç od wycieraczki po
stronie kierowcy, a nast´pnie podnieÊç wycieraczk´ po stronie pasa˝era.
Przy opuszczaniu wycieraczek do pozycji pracy nale˝y zaczàç od wycie-
raczki po stronie pasa˝era.
58 IO VERSO OM64590E 1/26/16 10:43 AM Page 428 (Black plate)

4-1. Dba∏oÊç o samochód
429
4
Obs∏uga techniczna i konserwacja
Mycie w myjni automatycznej (wersje wyposa˝one w wycieraczki
z czujnikiem kropli deszczu)
Prze∏àcznik wycieraczek ustawiç w pozycji wy∏àczonej „OFF”. W przypadku
pozostawienia prze∏àcznika w pozycji „AUTO” mo˝e nastàpiç samoczynne
uruchomienie wycieraczek, co grozi uszkodzeniem ich piór.
Podczas korzystania z myjni wysokociÊnieniowej
Nie wolno zbli˝aç koƒcówki dyszy do powierzchni wymienionych poni˝ej
elementów lub os∏on (pokrytych od zewnàtrz gumà lub kauczukiem) oraz
z∏àczy elektrycznych. Kontakt z wodà pod wysokim ciÊnieniem mo˝e spo-
wodowaç ich uszkodzenie.
• Elementy uk∏adu nap´dowego
• Elementy uk∏adu kierowniczego
• Elementy uk∏adu zawieszenia
• Elementy uk∏adu hamulcowego
Dba∏oÊç o kamer´ (wersje z wizyjnym systemem monitorowania sytuacji
z ty∏u samochodu)
Kamera ma wodoszczelnà konstrukcj´. Nie nale˝y jej wymontowywaç,
rozmontowywaç ani modyfikowaç. Mo˝e to spowodowaç jej nieprawid∏owe
dzia∏anie.
Zabrudzona kamera nie mo˝e przekazywaç wyraênego obrazu. Krople
wody, Ênieg czy b∏oto pokrywajàce soczewki nale˝y sp∏ukaç wodà, a na-
st´pnie wytrzeç mi´kkà szmatkà.
Nie wolno stosowaç do kamery organicznych rozpuszczalników, wosku
samochodowego, Êrodka myjàcego do szyb lub Êrodka do czyszczenia
szkie∏ okularów. Je˝eli to nastàpi, nale˝y jak najszybciej jà oczyÊciç.
Podczas mycia samochodu nie nale˝y kierowaç intensywnego strumie-
nia wody w kierunku kamery lub w jej okolic´. Nieprzestrzeganie tego
mo˝e doprowadziç do jej uszkodzenia.
58 IO VERSO OM64590E 1/26/16 10:43 AM Page 429 (Black plate)

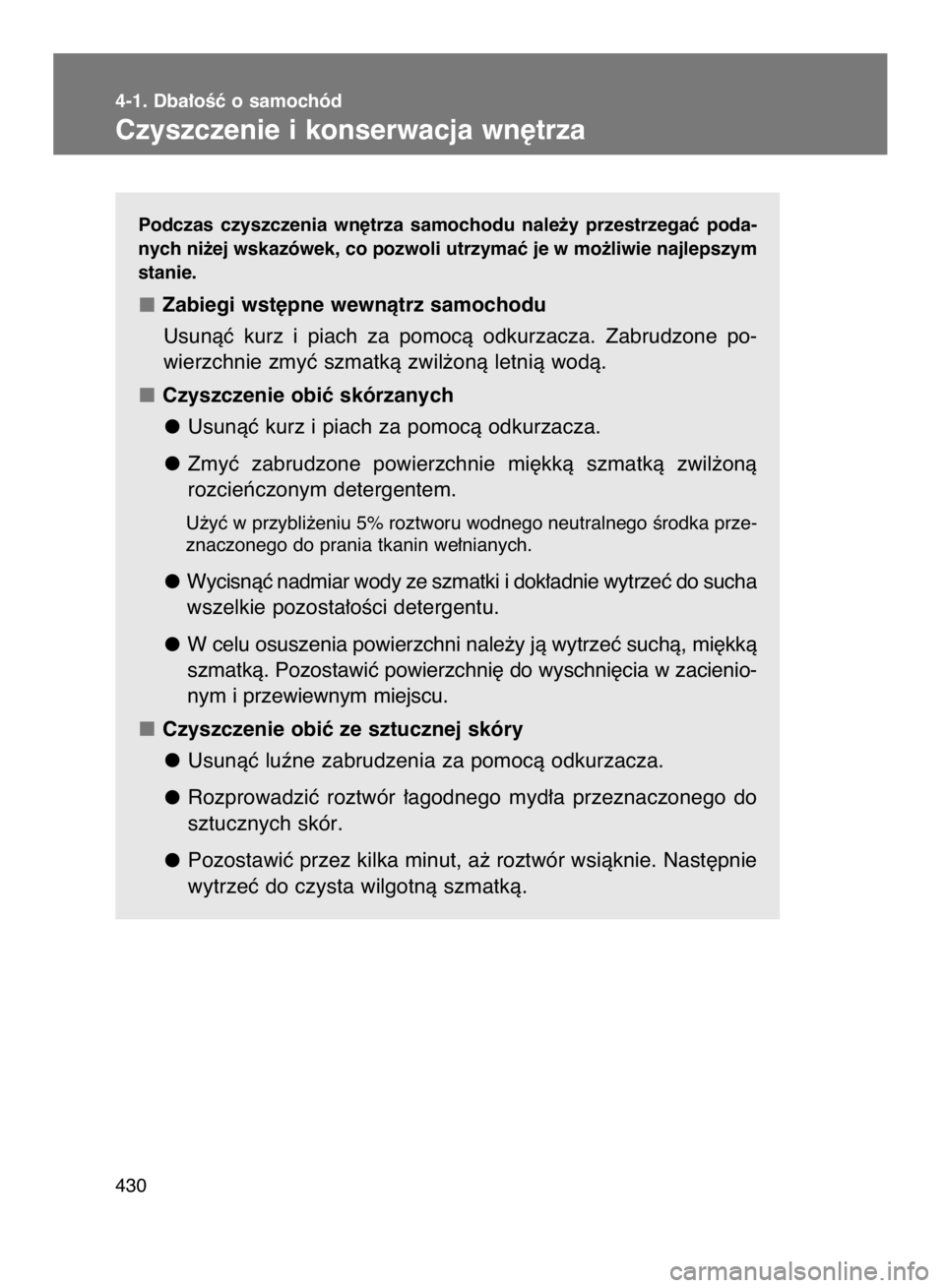

Podczas czyszczenia wn´trza samochodu nale˝y przestrzegaç poda-
nych ni˝ej wskazówek, co pozwoli utrzymaç je w mo˝liwie najlepszym
stanie.
Zabiegi wst´pne wewnàtrz samochodu
Usunàç kurz i piach za pomocà odkurzacza. Zabrudzone po-
wierzchnie zmyç szmatkà zwil˝onà letnià wodà.
Czyszczenie obiç skórzanych
Usunàç kurz i piach za pomocà odkurzacza.
Zmyç zabrudzone powierzchnie mi´kkà szmatkà zwil˝onà
rozcieƒczonym detergentem.
U˝yç w przybli˝eniu 5% roztworu wodnego neutralnego Êrodka prze-
znaczonego do prania tkanin we∏nianych.
Wycisnàç nadmiar wody ze szmatki i dok∏adnie wytrzeç do sucha
wszelkie pozosta∏oÊci detergentu.
W celu osuszenia powierzchni nale˝y jà wytrzeç suchà, mi´kkà
szmatkà. Pozostawiç powierzchni´ do wyschni´cia w zacienio-
nym i przewiewnym miejscu.
Czyszczenie obiç ze sztucznej skóry
Usunàç luêne zabrudzenia za pomocà odkurzacza.
Rozprowadziç roztwór ∏agodnego myd∏a przeznaczonego do
sztucznych skór.
Pozostawiç przez kilka minut, a˝ roztwór wsiàknie. Nast´pnie
wytrzeç do czysta wilgotnà szmatkà.
4-1. Dba∏oÊç o samochód
Czyszczenie i konserwacja wn´trza
430
58 IO VERSO OM64590E 1/26/16 10:43 AM Page 430 (Black plate)

Konserwacja obiç skórzanych
W celu utrzymania dobrego wyglàdu, Toyota zaleca czyszczenie obiç skórza-
nych przynajmniej dwa razy w roku.
Czyszczenie wyk∏adziny dywanowej przy u˝yciu szamponów piankowych
Na rynku dost´pnych jest wiele preparatów pieniàcych do czyszczenia wyk∏a-
dzin dywanowych. Do nanoszenia piany pos∏u˝yç si´ gàbkà lub szczotkà.
Szorowaç kolistymi ruchami. Nie moczyç wyk∏adziny wodà. Wytrzeç zabru-
dzone powierzchnie i wysuszyç. Najlepsze rezultaty uzyskuje si´, utrzymujàc
wyk∏adzin´ w mo˝liwie suchym stanie.
Czyszczenie pasów bezpieczeƒstwa
Pasy bezpieczeƒstwa mo˝na czyÊciç letnià wodà z myd∏em, pos∏ugujàc si´
szmatkà lub gàbkà. Przy okazji sprawdziç, czy pasy nie sà nadmiernie zu˝yte,
wystrz´pione lub czy nie majà przeci´ç.4-1. Dba∏oÊç o samochód
431
4
Obs∏uga techniczna i konserwacja
Woda wewnàtrz samochodu
Nale˝y uwa˝aç, aby nie zachlapaç lub zalaç wodà wn´trza samochodu.
Mo˝e to doprowadziç do uszkodzenia elementów, na przyk∏ad zwarcia
w instalacji elektrycznej lub po˝aru.
Nie dopuszczaç do zamoczenia jakichkolwiek elementów sk∏adowych
lub przewodów elektrycznych uk∏adu poduszek powietrznych. (
S. 149)
Na skutek usterki elektrycznej mo˝e dojÊç do niespodziewanego odpalenia
bàdê zablokowania dzia∏ania poduszek powietrznych, w obu przypadkach
doprowadzajàc do Êmierci lub powa˝nych obra˝eƒ cia∏a.
Czyszczenie wn´trza (g∏ównie deski rozdzielczej)
Nie nale˝y u˝ywaç wosków nab∏yszczajàcych ani zmywaczy nab∏yszczajà-
cych. Mogà one powodowaç efekt odbicia Êwiat∏a na przedniej szybie
i ograniczaç widocznoÊç kierowcy, co w rezultacie mo˝e doprowadziç do
wypadku, w wyniku którego mo˝e dojÊç do Êmierci lub powa˝nych obra˝eƒ
cia∏a.
58 IO VERSO OM64590E 1/26/16 10:43 AM Page 431 (Black plate)

4-1. Dba∏oÊç o samochód
432
Ârodki czyszczàce
Nie wolno stosowaç substancji organicznych, takich jak: benzen lub
benzyna, roztwory alkaliczne lub kwasowe, preparaty barwiàce i wybie-
lajàce lub inne detergenty. Mogà one powodowaç odbarwienia tapicerki
oraz smugi i uszkodzenia na powierzchniach lakierowanych.
Nie nale˝y u˝ywaç wosków nab∏yszczajàcych ani zmywaczy nab∏yszcza-
jàcych. Deska rozdzielcza oraz inne lakierowane wewn´trzne elementy
mogà ulec uszkodzeniu.
Zapobieganie uszkodzeniu obiç skórzanych
W celu unikni´cia ryzyka uszkodzenia obiç skórzanych nale˝y przestrzegaç
ni˝ej wymienionych zaleceƒ:
Niezw∏ocznie usuwaç z obiç skórzanych kurz i piach.
Nie pozostawiaç zbyt d∏ugo samochodu w miejscu bezpoÊrednio nas∏o-
necznionym. Szczególnie latem samochód powinien byç parkowany
w miejscach zacienionych.
Nie pozostawiaç na skórzanych obiciach przedmiotów wykonanych
z tworzyw sztucznych, winylu lub zawierajàcych wosk, poniewa˝ w razie
silniejszego rozgrzania wn´trza mogà one przywrzeç do skóry.
Woda na pod∏odze
Nie nale˝y myç pod∏ogi samochodu wodà.
Woda mo˝e dostaç si´ do elementów elektrycznych pod wyk∏adzinà i spo-
wodowaç uszkodzenia, np. systemu audio. Ponadto mo˝e dojÊç do korozji
nadwozia.
Mycie wewn´trznej powierzchni przedniej szyby (wersje z czujnikiem
przednim)
Nale˝y uwa˝aç, aby nie dotknàç obiektywu przedniego czujnika (
S. 263, 266).
Je˝eli obiektyw przedniego czujnika zostanie przypadkowo zarysowany lub
uderzony, uk∏ady wczesnego reagowania w razie ryzyka (PCS), ostrzega-
nia o niezamierzonej zmianie pasa ruchu (LDA) oraz automatycznego w∏à-
czania i wy∏àczania Êwiate∏ drogowych (AHB) mogà przestaç dzia∏aç prawi-
d∏owo lub mo˝e to spowodowaç ich usterk´.
Mycie wewn´trznej powierzchni tylnej szyby
Nie nale˝y u˝ywaç Êrodków do mycia szyb, poniewa˝ mogà doprowa-
dziç do uszkodzenia usuwajàcych zaparowanie tylnej szyby nitek prze-
wodu grzejnego. Szyb´ nale˝y myç delikatnie mi´kkà szmatkà zwil˝onà
ciep∏à wodà. Przecieraç szyb´ ruchami równoleg∏ymi do nitek przewodu
grzejnego.
Nale˝y uwa˝aç, aby nie zarysowaç lub uszkodziç Êcie˝ek grzejnych.
58 IO VERSO OM64590E 1/26/16 10:43 AM Page 432 (Black plate)
