2016 TOYOTA PRIUS Návod na použití (in Czech)

5696-3. Údržba svépomocí
PRIUS_OM_OM47A31CZ_(EE)
6
Údržba a péče
Žárovky
Zjistěte wattový výkon žárovky, která má být vyměněna. (S. 669)
Následující žárovky můžete vyměnit sami. Úroveň obtížnosti vý-
měny se liší podle žárovek. Protože hrozí nebezpečí poškození
součástí, doporučujeme, aby výměnu provedl kterýkoliv autori-
zovaný prodejce nebo servis Toyota, nebo jiný řádně kvalifiko-
vaný a vybavený odborník.
Příprava na výměnu žárovky

5706-3. Údržba svépomocí
PRIUS_OM_OM47A31CZ_(EE)■
Vpředu
Přední směrové světlo
■Vzadu
Zadní směrové světlo
Couvací světlo
Umístění žárovek
1
1
2

5716-3. Údržba svépomocí
PRIUS_OM_OM47A31CZ_(EE)
6
Údržba a péče
■Přední směrová světla
Pouze na pravé straně:
Použitím šroubováku stlačte
střed příchytky dolů, abyste ji
vyjmuli. Po vyjmutí příchytky
posuňte hrdlo nádržky ostři-
kovačů doprava.
Otočte paticí žárovky doleva.
Vyjměte žárovku.
Při nasazování obraťte uvedený postup.
Výměna žárovek
1
2
3
4

5726-3. Údržba svépomocí
PRIUS_OM_OM47A31CZ_(EE)■
Zadní směrová světla a couvací světla
Otevřete zadní dveře. Zasuň-
te šroubovák do krytu na
boku světla a odpojte příchyt-
ky vyznačené přerušovanou
čárou blíže k vnějšku vozidla.
Pak vypačte kryt a zatáhně-
te ho směrem k zadní části
vozidla, abyste odpojili pří-
chytky vyznačené přerušova-
nou čárou blíže k vnitřku
vozidla.
Abyste zabránili poškození krytu, chraňte špičku šroubováku hadříkem.
Vyjměte 2 šrouby.
Zatáhněte jednotku světla
směrem k zadní části vozi-
dla, abyste ji vyjmuli.
1
2
3

5736-3. Údržba svépomocí
PRIUS_OM_OM47A31CZ_(EE)
6
Údržba a péče
Otočte paticí žárovky doleva.
Vyjměte žárovku.
Nasaďte novou žárovku, pak namontujte patici žárovky do jed-
notky světla jejím zasunutím a otočením patice žárovky doprava.4
Zadní směrové světloCouvací světlo
5
Zadní směrové světloCouvací světlo
6
Zadní směrové světloCouvací světlo

5746-3. Údržba svépomocí
PRIUS_OM_OM47A31CZ_(EE)
Zarovnejte drážky na jednot-
ce světla s příchytkami a za-
suňte jednotku světla rovně
tak, aby 2 čepy na jednotce
světla zapadly do otvorů.
Ověřte si, že jednotka světla
je úplně zajištěna.
Zašroubujte 2 šrouby.
Nasaďte kryt.7
8
9

5756-3. Údržba svépomocí
PRIUS_OM_OM47A31CZ_(EE)
6
Údržba a péče
■Výměna následujících žárovek
Pokud je některé z níže uvedených světel vadné, nechte ho vymě-
nit u kterékoliv autorizovaného prodejce nebo v servisu Toyota,
nebo u jiného řádně kvalifikovaného a vybaveného odborníka.
●Světlomety
●Světla pro denní svícení
●Přední obrysová světla
●Přední mlhová světla
●Boční směrová světla
●Zadní mlhová světla (jsou-li ve výbavě)
●Koncová světla
●Brzdová světla
●Třetí brzdové světlo
●Osvětlení registrační značky
■LED světla
Světla, jiná než přední směrová světla, zadní směrová světla a couvací svět-
la, se skládají z množství LED diod. Pokud je některé z LED světel vadné, za-
vezte vozidlo ke kterémukoliv autorizovanému prodejci nebo do servisu
Toyota, nebo k jinému řádně kvalifikovanému a vybavenému odborníkovi,
aby světlo vyměnil.
■Zamlžení uvnitř světel
Dočasné zamlžení (orosení) uvnitř světlometů neznamená poruchu. Pro další
informace v následujících situacích kontaktujte kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo jiného řádně kvalifikovaného a vybavené-
ho odborníka:
●Uvnitř světel se tvoří velké kapky vody.
●Uvnitř světlometu se hromadí voda.
■Když měníte žárovky
S. 568

5766-3. Údržba svépomocí
PRIUS_OM_OM47A31CZ_(EE)

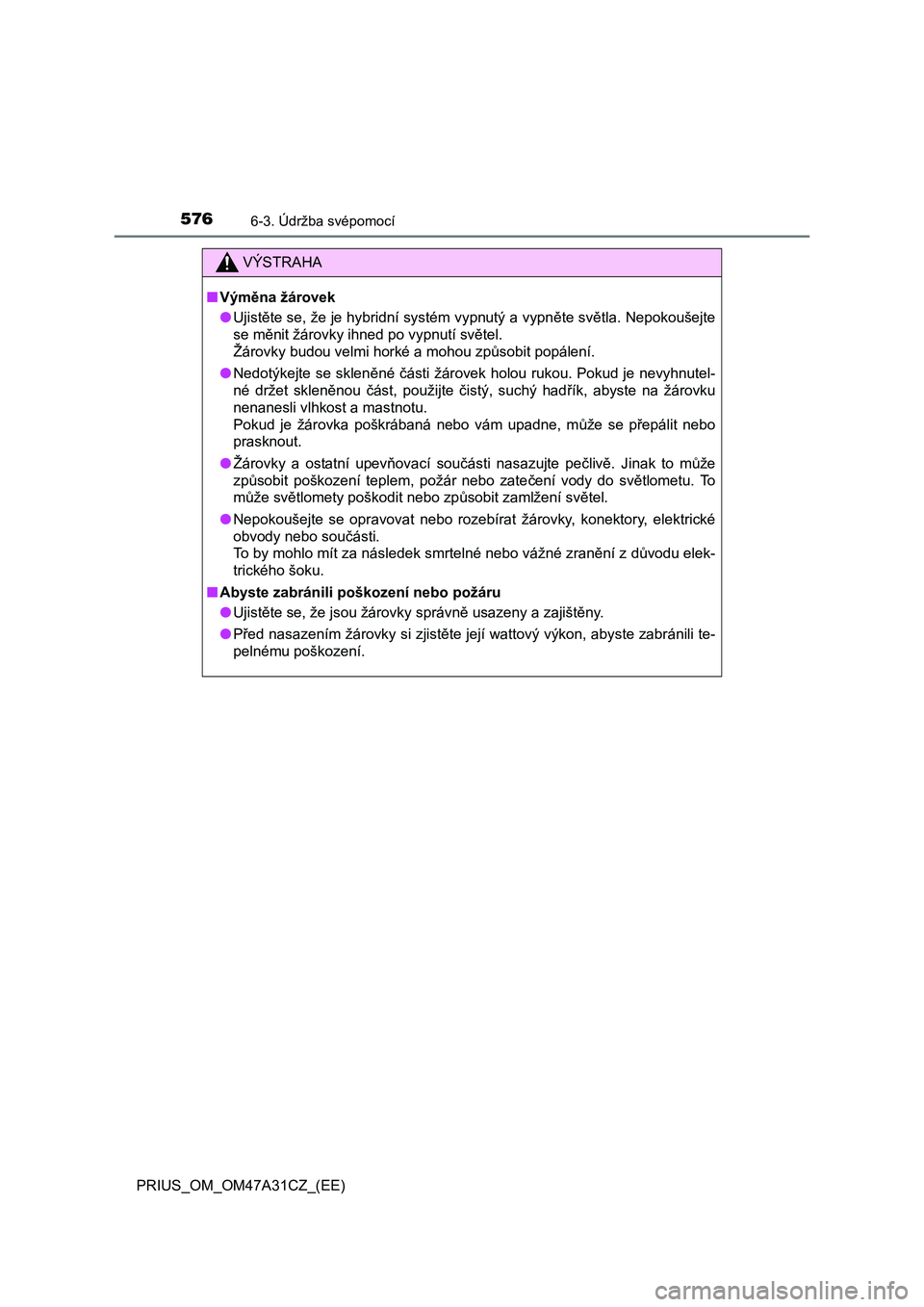

VÝSTRAHA
■Výměna žárovek
●Ujistěte se, že je hybridní systém vypnutý a vypněte světla. Nepokoušejte
se měnit žárovky ihned po vypnutí světel.
Žárovky budou velmi horké a mohou způsobit popálení.
●Nedotýkejte se skleněné části žárovek holou rukou. Pokud je nevyhnutel-
né držet skleněnou část, použijte čistý, suchý hadřík, abyste na žárovku
nenanesli vlhkost a mastnotu.
Pokud je žárovka poškrábaná nebo vám upadne, může se přepálit nebo
prasknout.
●Žárovky a ostatní upevňovací součásti nasazujte pečlivě. Jinak to může
způsobit poškození teplem, požár nebo zatečení vody do světlometu. To
může světlomety poškodit nebo způsobit zamlžení světel.
●Nepokoušejte se opravovat nebo rozebírat žárovky, konektory, elektrické
obvody nebo součásti.
To by mohlo mít za následek smrtelné nebo vážné zranění z důvodu elek-
trického šoku.
■Abyste zabránili poškození nebo požáru
●Ujistěte se, že jsou žárovky správně usazeny a zajištěny.
●Před nasazením žárovky si zjistěte její wattový výkon, abyste zabránili te-
pelnému poškození.
