2016 TOYOTA PRIUS Návod na použití (in Czech)

3934-5. Používání podpůrných jízdních systémů
4
Jízda
PRIUS_OM_OM47A31CZ_(EE)
*1: Zobrazení se může lišit od zobrazení na těchto obrázcích v závislosti na
stavu detekce. (S. 391)
*2: Multiinformační displej
*3: Obrazovka multimediálního systému nebo navigačního systému
Přední střední senzory
Přední rohové senzory
Přední boční senzoryZadní boční senzory
Zadní rohové senzory
Zadní střední senzory1
2
3
4
5
6

3944-5. Používání podpůrných jízdních systémů
PRIUS_OM_OM47A31CZ_(EE)
Když je detekována překážka, zazní bzučák.
●Když se překážka přibližuje, bzučák zní rychleji. Když je překážka
extrémně blízko, bzučák se přepne z přerušovaného zvuku (krátké
pípání) na nepřerušovaný (dlouhé pípání).
• Vzdálenost k překážce detekovaná předním rohovým senzorem
je přibližně 35 cm nebo menší
• Vzdálenost k překážce detekovaná předním bočním senzorem
nebo zadním bočním senzorem je přibližně 30 cm nebo menší
• Vzdálenost k překážce detekovaná předním senzorem je přibliž-
ně 35 cm nebo menší
• Vzdálenost k překážce detekovaná zadním rohovým senzorem
je přibližně 35 cm nebo menší
• Vzdálenost k překážce detekovaná zadním senzorem je přibližně
35 cm nebo menší
●Když je překážka detekována více senzory současně, bzučák zní
podle nejbližší vzdálenosti k překážce.
●Když jsou detekovány překážky současně v přední i zadní části vo-
zidla, zní zvuky bzučáků odděleně podle vzdálenosti k jednotlivým
překážkám.
Hlasitost a načasování bzučáku je možné měnit. (S. 672)
Bzučák

3954-5. Používání podpůrných jízdních systémů
4
Jízda
PRIUS_OM_OM47A31CZ_(EE)
Přibližně 100 cm
Přibližně 150 cm
Přibližně 60 cm
Přibližně 100 cm
• Rozsah detekce je zobrazen na
obrázku. Senzory však nedete-
kují překážku, pokud je příliš
blízko.
• Podrobnosti týkající se detekce
překážek v bočních oblastech.
(S. 397)
• Vzdálenost, při které může být
překážka detekována a zda může
být detekována, závisí na tvaru
astavu překážky.
Rozsah detekce překážek je možné změnit. (S. 672)
Rozsah detekce senzorů
1
2
3
4

3964-5. Používání podpůrných jízdních systémů
PRIUS_OM_OM47A31CZ_(EE)
■Provozní podmínky
Je zapnut spínač POWER
●Přední rohové senzory:
•Zařazená poloha není v P
• Rychlost vozidla je přibližně 10 km/h nebo nižší
●Přední boční senzory/zadní boční senzory:
•Zařazená poloha není v P
• Rychlost vozidla je přibližně 10 km/h nebo nižší
• Volant je otočen o přibližně 90 nebo více
●Přední střední senzory:
•Zařazená poloha není v P nebo R
• Rychlost vozidla je přibližně 10 km/h nebo nižší
●Zadní rohové senzory/zadní střední senzory:
Zařazená poloha je v R
■Vyskakovací zobrazení parkovacích senzorů
S. 420
■Informace o detekci senzorů
●Oblasti detekce senzorů jsou omezeny na oblasti v okolí nárazníků vozidla.
●V závislosti na tvaru překážky a dalších faktorech se může vzdálenost de-
tekce zkrátit, nebo detekce není možná vůbec.
●Překážky nemusí být detekovány, pokud jsou příliš blízko senzoru.
●Mezi detekcí překážky a jejím zobrazením bude krátká prodleva. I když je-
dete nízkou rychlostí, pokud se přiblížíte příliš blízko k p
řekážce předtím,
než se zobrazení a bzučák aktivují, zobrazení a bzučák se nemusí aktivovat
vůbec.
●Tenké sloupky nebo předměty nižší než senzor nemusí být při přiblížení de-
tekovány, i pokud byly předtím detekovány.
●Mohlo by být obtížné slyšet pípání z důvodu hlasitosti audiosystému nebo
hluku proudění vzduchu z klimatizace.

3974-5. Používání podpůrných jízdních systémů
4
Jízda
PRIUS_OM_OM47A31CZ_(EE)■Funkce varování před překážkou
■Detekce překážek v bočních oblastech
●Překážky v bočních oblastech jsou detekovány při jízdě sledováním bočních
oblastí pomocí bočních senzorů. Rozpoznané překážky jsou udržovány
vpaměti po dobu přibližně 2 minut.
●Překážky nemusí být detekovány v bočních oblastech, dokud není sledová-
ní dokončeno. Poté, co byl zapnut spínač POWER, sledování se dokončí po
krátké době jízdy s vozidlem.
●Když jsou detekovány překážky, např. jiné vozidlo, chodec nebo zvíře, po-
mocí bočních senzorů, překážka může být stále detekovaná i poté, co se
dostane mimo oblast detekce bočních senzorů.
■Na multiinformačním displeji se zobrazí "Clean Parking Assist Sensor"
(Očistěte parkovací senzor)
Senzor může být špinavý, nebo je pokryt sněhem nebo ledem. Pokud je v tako-
vých případech senzor očištěn, systém by se měl vrátit do normálního stavu.
Z d
ůvodu zamrznutí senzoru při nízkých teplotách se může také objevit zob-
razení poruchy, nebo nemusí být detekována překážka. Pokud senzor roz-
mrzne, systém by se měl vrátit do normálního stavu.
■Pokud se na multiinformačním displeji zobrazí "Parking Assist Malfunc-
tion" (Porucha parkovacího asistenta)
V závislosti na poruše senzoru nemusí toto zařízení fungovat normálně. Ne-
chte vozidlo zkontrolovat kterýmkoliv autorizovaným prodejcem nebo servi-
sem Toyota, nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
■Přizpůsobení
Nastavení hlasitosti bzučáku může být změněno.
(Přizpůsobitelné funkce: S. 672) Když se překážka v bočních oblastech
nachází ve směru pohybu vozidla, když
se vozidlo pohybuje dopředu nebo doza-
du, tato funkce informuje řidiče pomocí
zobrazení a bzučáku.
Překážka
Vypočítaný směr pohybu vozidla
1
2

3984-5. Používání podpůrných jízdních systémů
PRIUS_OM_OM47A31CZ_(EE)
VÝSTRAHA
■Když používáte parkovacího asistenta
Dodržujte následující pokyny, abyste se vyhnuli neočekávané nehodě.
●Nepřekračujte rychlostní limit 10 km/h.
●Oblasti detekce senzorů a časy reakce jsou omezeny. Když se pohybujete
dopředu nebo dozadu, z důvodu bezpečnosti kontrolujte oblasti v okolí vo-
zidla (zvláště boční části vozidla) a jeďte pomalu, přičemž k ovládání rych-
losti vozidla používejte brzdy.
●Neinstalujte žádné příslušenství do oblastí detekce senzorů.

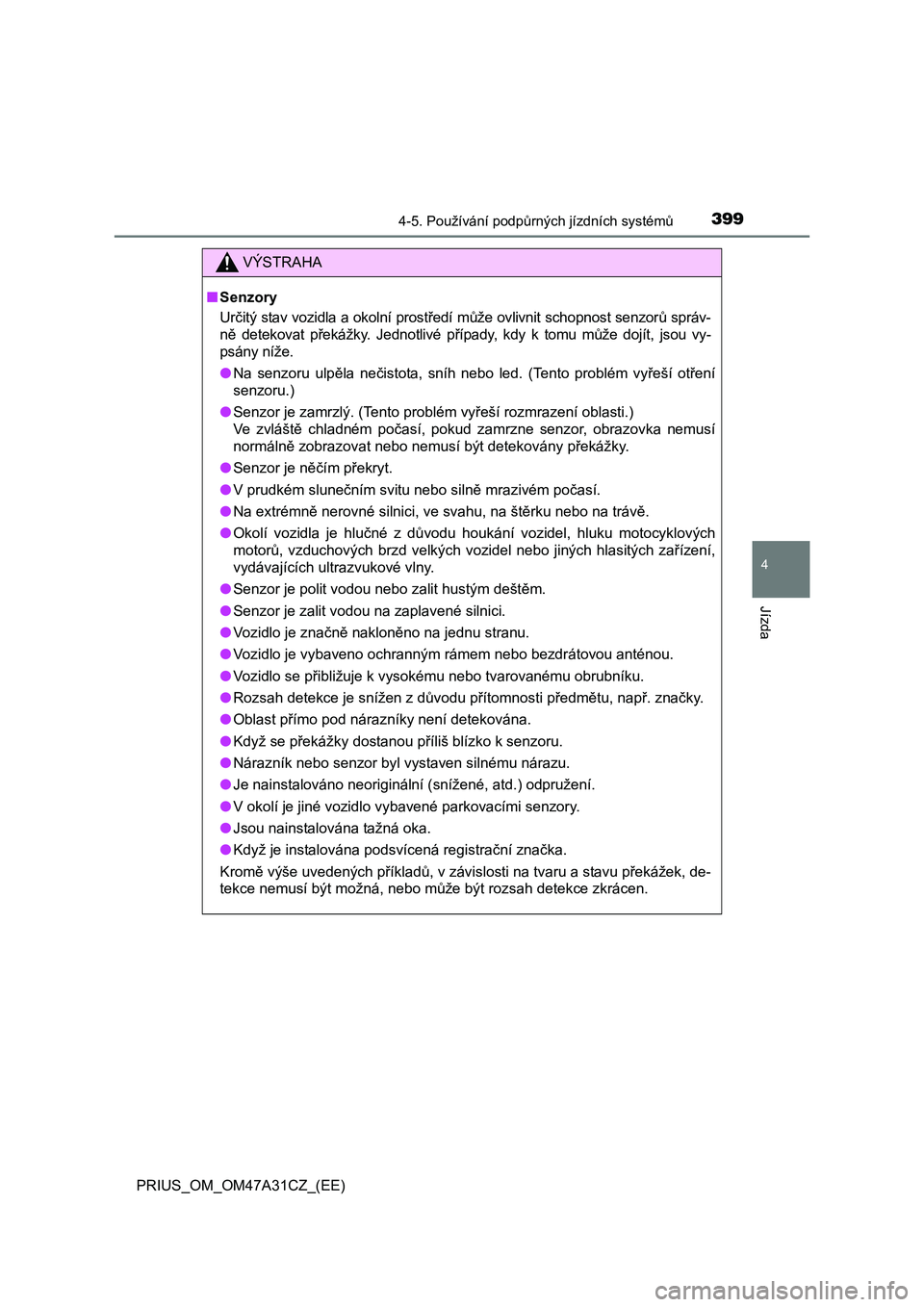

3994-5. Používání podpůrných jízdních systémů
4
Jízda
PRIUS_OM_OM47A31CZ_(EE)
VÝSTRAHA
■Senzory
Určitý stav vozidla a okolní prostředí může ovlivnit schopnost senzorů správ-
ně detekovat překážky. Jednotlivé případy, kdy k tomu může dojít, jsou vy-
psány níže.
●Na senzoru ulpěla nečistota, sníh nebo led. (Tento problém vyřeší otření
senzoru.)
●Senzor je zamrzlý. (Tento problém vyřeší rozmrazení oblasti.)
Ve zvláště chladném počasí, pokud zamrzne senzor, obrazovka nemusí
normálně zobrazovat nebo nemusí být detekovány překážky.
●Senzor je něčím překryt.
●V prudkém slunečním svitu nebo silně mrazivém počasí.
●Na extrémně nerovné silnici, ve svahu, na štěrku nebo na trávě.
●Okolí vozidla je hlučné z důvodu houkání vozidel, hluku motocyklových
motorů, vzduchových brzd velkých vozidel nebo jiných hlasitých zařízení,
vydávajících ultrazvukové vlny.
●Senzor je polit vodou nebo zalit hustým deštěm.
●Senzor je zalit vodou na zaplavené silnici.
●Vozidlo je značně nakloněno na jednu stranu.
●Vozidlo je vybaveno ochranným rámem nebo bezdrátovou anténou.
●Vozidlo se přibližuje k vysokému nebo tvarovanému obrubníku.
●
Rozsah detekce je snížen z důvodu přítomnosti předmětu, např. značky.
●Oblast přímo pod nárazníky není detekována.
●Když se překážky dostanou příliš blízko k senzoru.
●Nárazník nebo senzor byl vystaven silnému nárazu.
●Je nainstalováno neoriginální (snížené, atd.) odpružení.
●V okolí je jiné vozidlo vybavené parkovacími senzory.
●Jsou nainstalována tažná oka.
●Když je instalována podsvícená registrační značka.
Kromě výše uvedených příkladů, v závislosti na tvaru a stavu překážek, de-
tekce nemusí být možná, nebo může být rozsah detekce zkrácen.

4004-5. Používání podpůrných jízdních systémů
PRIUS_OM_OM47A31CZ_(EE)
VÝSTRAHA
■Boční senzory
V následujících situacích nemusí parkovací senzor fungovat normálně, což
může vést k neočekávané nehodě. Jeďte opatrně.
●Překážky nemusí být detekovány v bočních oblastech, dokud vozidlo neje-
de krátkou dobu a sledování bočních oblastí není dokončeno (S. 397).
●I poté, co je sledování bočních oblastí dokončeno, překážky, např. jiná vo-
zidla, osoby nebo zvířata, které se přibližují ze stran, nemohou být deteko-
vány.
●I poté, co je sledování bočních oblastí dokončeno, překážky nemusí být
detekovány v závislosti na situaci v okolí vozidla.
V této době se zobrazení činnosti bočních senzorů (S. 391) dočasně vy-
pne.
■Překážky, které nemusí být řádně detekovány
●Tvar překážky může bránit senzorům, aby překážku detekovaly. Zvláštní
pozornost věnujte následujícím překážkám:
• Dráty, ploty, lana, atd.
• Bavlna, sníh a jiné materiály, které pohlcují zvukové vlny
•Ostře tvarované objekty
• Nízké př
ekážky
• Vysoké překážky s vyčnívající horní částí směrem k vašemu vozidlu
• Osoby nemusí být detekovatelné, pokud mají na sobě určité typy oděvů.
• Pohyblivé předměty, např. osoby nebo zvířata
