4578-2. Toimenpiteet häiriön sattuessa
OM12K47FI
8
Häiriön sattuessa
Poista tavaratilan matto. (S. 357)
Ota nosturi esiin. Kiinnitetään
Vapautetaan
VA R O I T U S
nNosturin käyttö
Huomioi seuraavat varotoimenpiteet.
Nosturin käyttäminen väärin saattaa johtaa kuolemaan ja vakavaan louk-
kaantumiseen, jos auto yllättäen tippuu nosturilta.
l Auton varusteisiin kuuluva nosturi on tarkoitettu käytettäväksi ainoastaan
hätätapauksessa rengasrikon yhteydessä. Nosturia ei ole suunniteltu
käytettäväksi kausiluonteiseen kesä- ja talvirenkaiden vaihtoon.
l Älä käytä nosturia muuhun tarkoitukseen kuin renkaiden vaihtamiseen tai
lumiketjujen asentamiseen ja poistamiseen.
l Käytä ainoastaan tämän auton mukana tulevaa nosturia vaihtaessasi
rikkoutunutta rengasta.
Älä käytä sitä muissa autoissa, äläkä käytä muita nostureita vaihtaessasi
renkaita autoosi.
l Aseta nosturi nostopisteeseen.
l Älä käynnistä hybridijärjestelmää tai aja autoa auton ollessa nosturin
varaan tuettuna.
l Älä käynnistä moottoria tai aja autoa auton ollessa nosturin varaan tuettuna.
l Autossa ei saa olla ketään noston aikana.
l Älä laita autoa nostaessasi nosturin alle tai nostopisteen ja nosturin väliin
mitään esineitä.
l Älä nosta autoa korkeammalle kuin mitä renkaan vaihtaminen vaatii.
l Käytä kiinteitä tukia mikäli sinun täytyy mennä auton \
alle.
l Kun lasket autoa alaspäin, tarkista, että auton lähellä ei ole ketään. Jos
lähistöllä on ihmisiä, varoita heitä suullisesti ennen alas laskemista.
Nosturin esiin ottaminen
1
2
1
2
OM12K47FI.book Page 457 Thursday, July 14, 2016 10:33 AM

4588-2. Toimenpiteet häiriön sattuessa
OM12K47FI
Poista tavaratilan matto ja levy.
( S. 357)
Irrota varapyörän keskiosassa
oleva kiinnitin.
Varapyörän esille ottaminen
1
2
VA R O I T U S
n Kun säilytät vararengasta
Ole varovainen etteivät sormesi tai muut ruumiin osat jää varapyörän ja
auton korin väliin.
OM12K47FI.book Page 458 Thursday, July 14, 2016 10:33 AM

4598-2. Toimenpiteet häiriön sattuessa
OM12K47FI
8
Häiriön sattuessa
Aseta esteet pyöriin.
Löysää pyörän muttereita hie-
man (yksi kierros).
Käännä nosturin osaa A käsin,
kunnes nosturin lovi osuu nos-
topisteeseen.
Nostopisteiden opasteet on mer-
kitty helmapellin alle. Ne osoittavat
kohdat, joihin nosturi asetetaan.
Puhjenneen renkaan vaihtaminen
1
Puhjennut rengasEsteen paikka
EdessäVasen puoliOikean takapyörän taakse
Oikea puoliVasemman takapyörän taakse
TakanaVasen puoliOikean etupyörän eteen
Oikea puoliVasemman etupyörän eteen
2
3
OM12K47FI.book Page 459 Thursday, July 14, 2016 10:33 AM

4608-2. Toimenpiteet häiriön sattuessa
OM12K47FI
Nosta autoa, kunnes rengas
irtoaa hieman maasta.
Irrota kaikki pyöränmutterit ja
pyörä.
Kun asetat pyörän maahan, aseta
se niin, että vanteen ulkopuoli
osoittaa ylöspäin välttääksesi naar-
muttamasta pyörän pintaa.
4
5
OM12K47FI.book Page 460 Thursday, July 14, 2016 10:33 AM

4618-2. Toimenpiteet häiriön sattuessa
OM12K47FI
8
Häiriön sattuessa
Poista lika ja vieraat aineet pyö-
rän kosketuspinnoilta.
Jos jotain ylimääräistä jää pyörän
kosketuspinnoille, saattavat pyö-
ränmutterit löystyä auton liikkuessa
ja pyörä saattaa irrota.
VA R O I T U S
nPuhjenneen renkaan vaihtaminen
l Älä koske vanteita tai jarrujen ympäristöä heti ajon jälkeen.
Ajon jälkeen vanteet ja jarrujen ympäristö ovat erittäin kuu\
mat. Näiden
alueiden koskettaminen käsin, jaloin tai muilla kehon osilla renkaita vaih-
dettaessa, jne. voi aiheuttaa palovammoja.
l Jos näitä varotoimenpiteitä ei noudateta voi seurauksena olla muttereiden
löystyminen ja pyörän putoaminen, mikä voi aiheuttaa kuoleman tai vakavia
vammoja.
• Älä rasvaa tai öljyä pultteja tai muttereita.
Öljy ja rasva voi saada aikaan sen, että mutterit kiristyvät liian paljon,
jolloin pultti tai vanne saattaa vaurioitua. Lisäksi öljy ja rasva saattavat
aiheuttaa pyöränmuttereiden löystymisen ja pyörä saattaa irrota, mikä
voi johtaa vakavaan onnettomuuteen. Poista muttereissa tai pulteissa
oleva rasva tai öljy.
• Kiristytä pyöränmutterit momentti avaimella 103 N•m momenttiin mah-
dollisimman pian renkaanvaihdon jälkeen.
• Älä kiinnitä pahoin vaurioitunutta koristekapselia vanteeseen, sillä se
saattaa irrota ajon aikana.
• Kun asennat rengasta, käytä vain muttereita, jotka on suunniteltu autossa oleviin vanteisiin.
• Jos havaitset pulttien kierteissä, muttereiden kierteissä tai vanteen rei'issä halkeamia tai muodonmuutoksia, anna valtuutetun Toyota-jäl-
leenmyyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tarkastaa ja korjata auto.
• Kun kiinnität pyöränmuttereita, varmistu, että kartiopinta osoittaa sisäänpäin. ( S. 406)
Varapyörän kiinnittäminen
1
OM12K47FI.book Page 461 Thursday, July 14, 2016 10:33 AM

4628-2. Toimenpiteet häiriön sattuessa
OM12K47FI
Aseta varapyörä paikoilleen ja kiristä hieman jokaista pyöränmutte-
ria käsin, kaikkia yhtä paljon.
Kiristä muttereita kunnes kartio-
osa koskettaa vannetta.
Laske auto alas.
Kiristä jokaista mutteria kaksi
tai kolme kertaa kuvan osoitta-
massa järjestyksessä.
Kiristysmomentti:
103 N•m
Aseta puhjennut rengas, nosturi ja kaikki työkalut säilytyspaik-
koihinsa.
2
Kartio-osa
Vanteen pinta
3
4
5
OM12K47FI.book Page 462 Thursday, July 14, 2016 10:33 AM

4638-2. Toimenpiteet häiriön sattuessa
OM12K47FI
8
Häiriön sattuessa

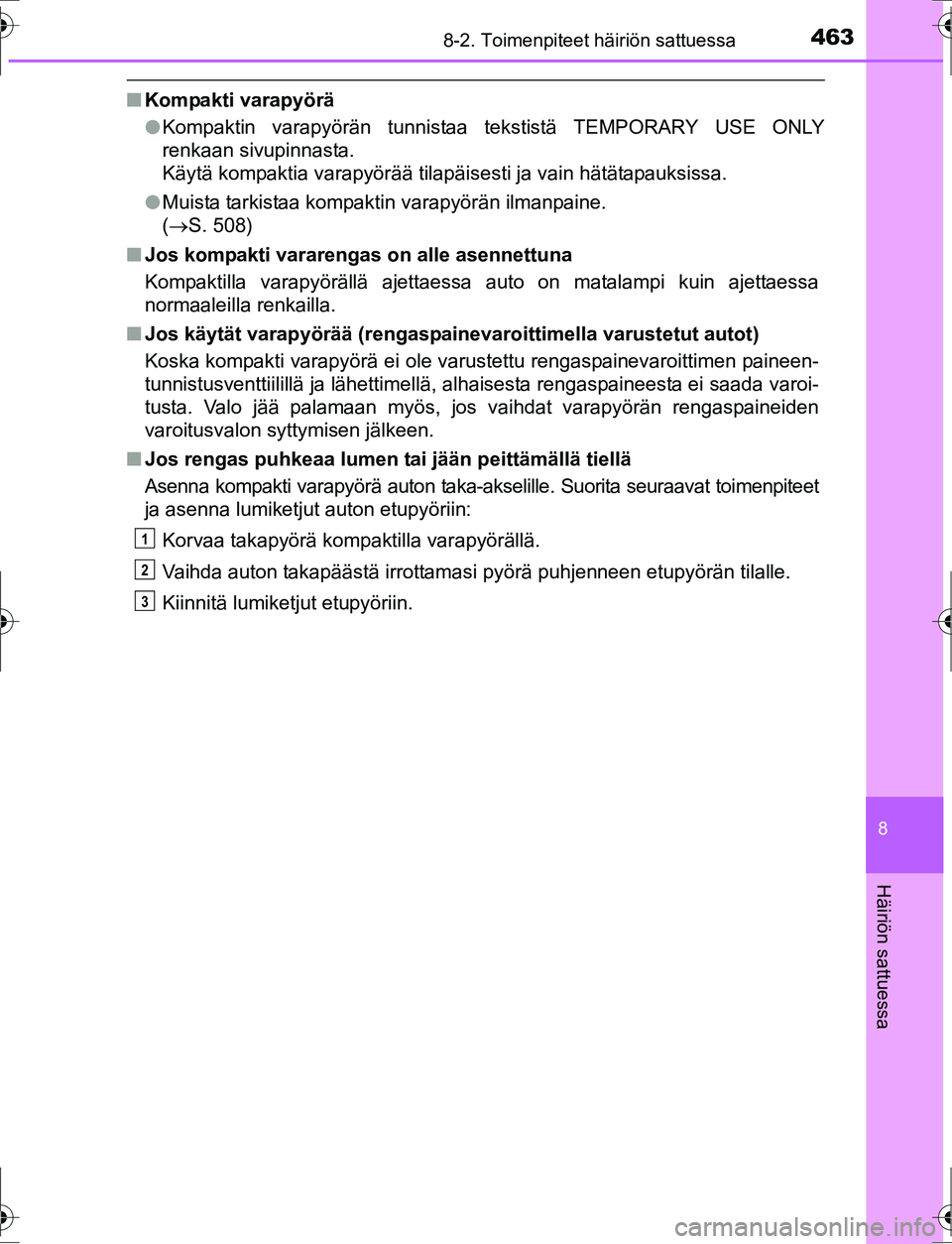

nKompakti varapyörä
lKompaktin varapyörän tunnistaa tekstistä TEMPORARY USE ONLY
renkaan sivupinnasta.
Käytä kompaktia varapyörää tilapäisesti ja vain hätätapauksissa.
l Muista tarkistaa kompaktin varapyörän ilmanpaine.
(S. 508)
n Jos kompakti varareng as on alle asennettuna
Kompaktilla varapyörällä ajettaessa auto on matalampi kuin ajettaessa
normaaleilla renkailla.
n Jos käytät varapyörää (rengaspain evaroittimella varustetut autot)
Koska kompakti varapyörä ei ole varustettu rengaspainevaroittimen paineen-
tunnistusventtiilillä ja lähettimellä, alhaisesta rengaspaineesta ei saada varoi-
tusta. Valo jää palamaan myös, jos vaihdat varapyörän rengaspaineiden
varoitusvalon syttymisen jälkeen.
n Jos rengas puhkeaa lumen tai jään peittämällä tiellä
Asenna kompakti varapyörä auton taka-akselille. Suorita seuraavat toimenpiteet
ja asenna lumiketjut auton etupyöriin:
Korvaa takapyörä kompaktilla varapyörällä.
Vaihda auton takapäästä irrottamasi pyörä puhjenneen etupyörän tilalle.
Kiinnitä lumiketjut etupyöriin.
1
2
3
OM12K47FI.book Page 463 Thursday, July 14, 2016 10:33 AM

4648-2. Toimenpiteet häiriön sattuessa
OM12K47FI
VA R O I T U S
nJos käytät kompaktia varapyörää
l Muista, että kompakti varapyörä on tarkoitettu vain sinun autoasi varten.
Älä käytä kompaktia varapyörää muissa autoissa.
l Älä käytä useampaa kuin yhtä kompaktia varapyörää samanaikaisesti.
l Vaihda kompakti varapyörä normaaliin pyörään heti, kun se on mahdollista.
l Vältä äkillisiä kiihdytyksiä, jarrutuksia sekä jyrkkiä käännöksiä.
n Jos kompakti varapyörä on asennettuna
Seuraavat järjestelmät eivät välttämättä pysty tulkitsemaan auton nopeutta
oikein, jolloin ne eivät ehkä toimi oikealla tavalla:
n Rajoita nopeutta, kun käyt ät kompaktia varapyörää
Älä aja yli 80 km/h nopeuksilla, kun kompakti varapyörä on asennettuna
autoon.
Kompaktia varapyörää ei ole suunniteltu nopeaa ajoa varten. Näiden varo-
toimenpiteiden noudattamatta jättäminen voi johtaa onnettomuuteen, josta
voi seurata vakavat henkilövahingot ja kuolema.
n Työkalujen ja nosturin käytön jälkeen
Ennen kuin jatkat ajamista varmistu, että kaikki työkalut ja nosturi on kiinni-
tetty kunnolla paikoilleen niin, etteivät ne kolari- tai äkkijarrutustilanteessa
voi aiheuttaa vaaraa matkustajille.
• ABS ja hätäjarrutustehostin
• Ajonvakautusjärjestelmä (VSC)
• Luistonestojärjestelmä (TRC)
• Automaattinen kaukovalotoiminto
(joissakin malleissa) • Vakionopeussäädin
(joissakin malleissa)
•EPS
• Pre-Crash Safety -järjestelmä
(PCS) (joissakin malleissa)
• Kaistavahti (LDA) (joissakin malleissa)
