2016 Peugeot Partner Tepee Εγχειρίδιο χρήσης (in Greek)

183

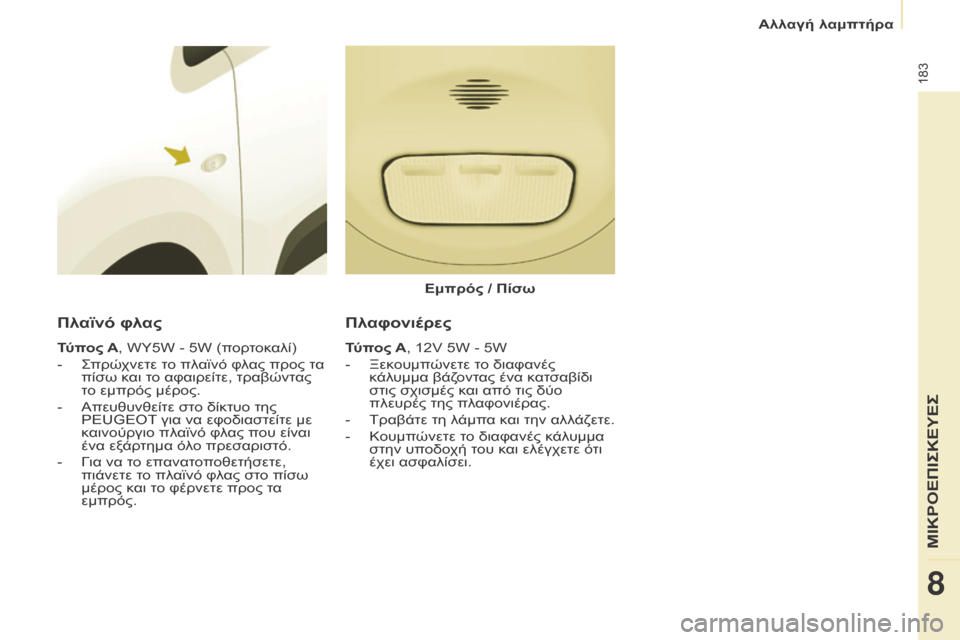

Πλαϊνό φλας
Τύπος A, WY5W - 5W (πορτοκαλί)
-
Σ
πρώχνετε το πλαϊνό φλας προς τα
πίσω και το αφαιρείτε, τραβώντας
το εμπρός μέρος.
-

Απευθυνθείτε στ
ο δίκτυο της
P
euge O t
για να εφοδιαστείτε με
κ

αινούργιο πλαϊνό φλας που είναι
ένα εξάρτημα όλο πρεσαριστό.
-

Γ
ια να το επανατοποθετήσετε,
πιάνετε το πλαϊνό φλας στο πίσω
μέρος και το φέρνετε προς τα
εμπρός.
Πλαφονιέρες
Τύπος A, 12V 5W - 5W
-

Ξεκ
ουμπώνετε το διαφανές
κάλυμμα βάζοντας ένα κατσαβίδι
στις σχισμές και από τις δύο
πλευρές της πλαφονιέρας.
-

Τραβάτε
τη λάμπα και την αλλάζετε.
-

Κ
ουμπώνετε το διαφανές κάλυμμα
στην υποδοχή του και ελέγχετε ότι
έχει ασφαλίσει. Εμπρός / Πίσω
8
ΜΙΚΡΟΕΠΙΣΚΕΥΕΣ
Αλλαγή λαμπτήρα

184

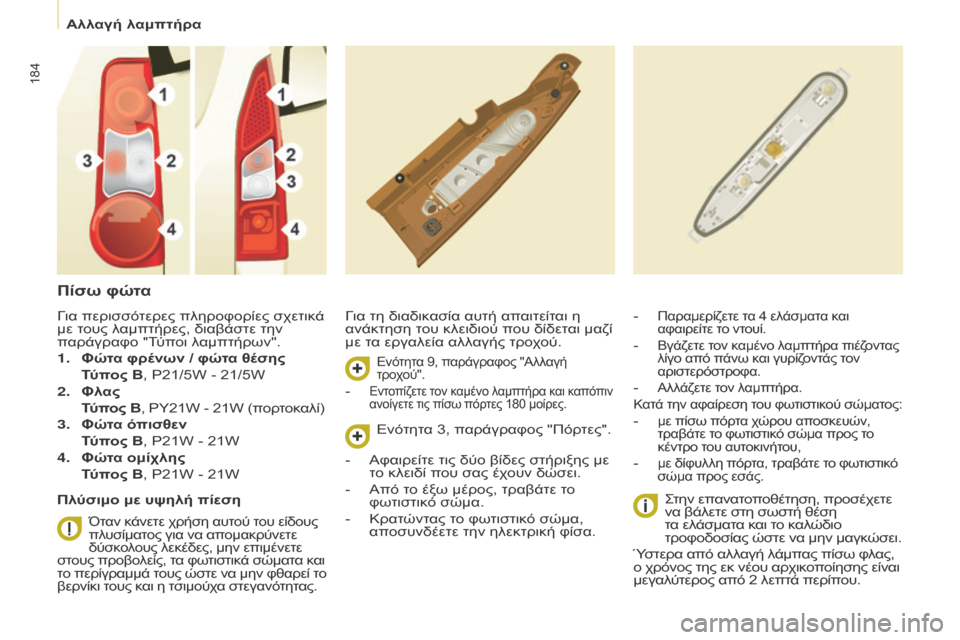

Πίσω φώτα
Για τη διαδικασία αυτή απαιτείται η
ανάκτηση του κλειδιού που δίδεται μαζί
με τα εργαλεία αλλαγής τροχού.Στην επανατοποθέτηση, προσέχετε
να βάλετε στη σωστή θέση
τα ελάσματα και το καλώδιο
τροφοδοσίας ώστε να μην μαγκώσει.
Ύστερα από αλλαγή λάμπας πίσω φλας,
ο χρόνος της εκ νέου αρχικοποίησης είναι
μεγαλύτερος από 2 λεπτά περίπου. - Παραμερίζετε τα 4 ελάσματα και
αφαιρείτε το ντουί.
- Βγάζετε τον καμένο λαμπτήρα πιέζοντας
λίγο από πάνω και γυρίζοντάς τον
αριστερόστροφα.
- Αλλάζετε τον λαμπτήρα.
Κατά την αφαίρεση του φωτιστικού σώματος:
- με πίσω πόρ τα χώρου αποσκευών,
τραβάτε το φωτιστικό σώμα προς το
κέντρο του αυτοκινήτου,
- με δίφυλλη πόρ τα, τραβάτε το φωτιστικό
σώμα προς εσάς.
Για περισσότερες πληροφορίες σχετικά
με τους λαμπτήρες, διαβάστε την
παράγραφο "Τύποι λαμπτήρων".
1.

Φ
ώτα φρένων / φώτα θέσης
Τ

ύπος b , P21/5W - 21/5W
2.

Φλ
ας
Τ

ύπος b , PY21W - 21W (πορτοκαλί)
3.

Φώ
τα όπισθεν
Τ

ύπος b , P21W - 21W
4.

Φ
ώτα ομίχλης
Τ

ύπος b , P21W - 21W
Πλύσιμο με υψηλή πίεση
Όταν κάνετε χρήση αυτού του είδους
πλυσίματος για να απομακρύνετε
δύσκολους λεκέδες, μην επιμένετε
στους προβολείς, τα φωτιστικά σώματα και
το περίγραμμά τους ώστε να μην φθαρεί το
βερνίκι τους και η τσιμούχα στεγανότητας.
Ενότητα 9, παράγραφος "Αλλαγή
τροχού".
- Εντοπίζετε τον καμένο λαμπτήρα και καπόπιν
ανοίγετε τις πίσω πόρτες 180 μοίρες.
Ενότητα 3, παράγραφος "Πόρτες".
-

Αφαιρείτε τις δύο βίδες στήριξης με
τ

ο κλειδί που σας έχουν δώσει.
-

Από τ
ο έξω μέρος, τραβάτε το
φωτιστικό σώμα.
-

Κρατ
ώντας το φωτιστικό σώμα,
αποσυνδέετε την ηλεκτρική φίσα.
Αλλαγή λαμπτήρα

185

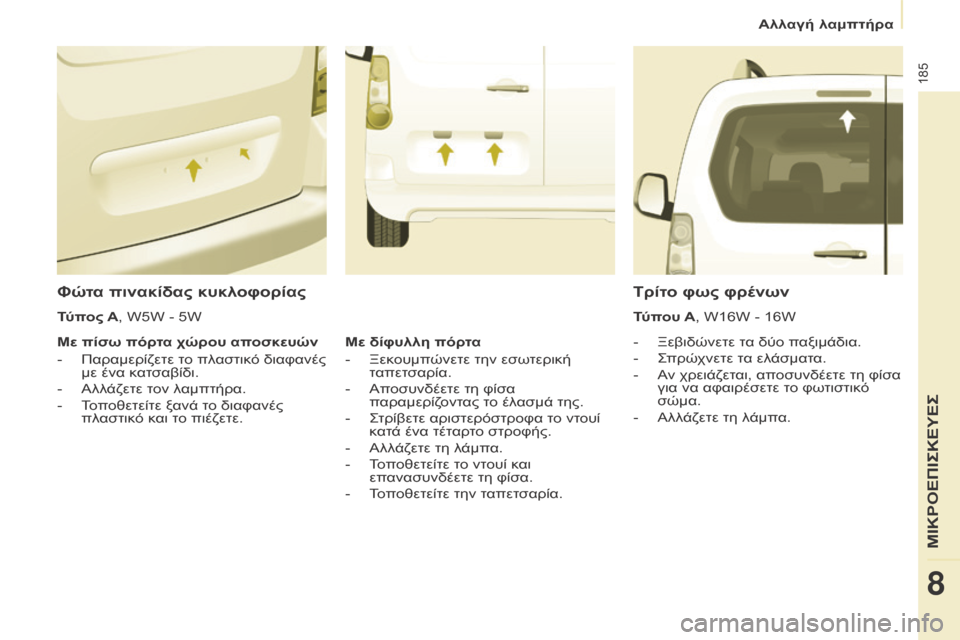

Φώτα πινακίδας κυκλοφορίας
- Ξεβιδώνετε τα δύο παξιμάδια.
-
Σ
πρώχνετε τα ελάσματα.
-

Α
ν χρειάζεται, αποσυνδέετε τη φίσα
για να αφαιρέσετε το φωτιστικό
σώμα.
-

Αλλ
άζετε τη λάμπα.
Τρίτο φως φρένων
Τύπου A, W16W - 16W
Τύπος A, W5W - 5W
Με πίσω πόρτα χώρου αποσκευών
-

Παραμερίζετε τ

ο πλαστικό διαφανές
με ένα κατσαβίδι.
-

Αλλ

άζετε τον λαμπτήρα.
-

Τ

οποθετείτε ξανά το διαφανές
πλαστικό και το πιέζετε. Με δίφυλλη πόρτα
-

Ξεκ

ουμπώνετε την εσωτερική
ταπετσαρία.
-

Απ

οσυνδέετε τη φίσα
παραμερίζοντας το έλασμά της.
-

Σ

τρίβετε αριστερόστροφα το ντουί
κατά ένα τέταρτο στροφής.
-

Αλλ

άζετε τη λάμπα.
-

Τ

οποθετείτε το ντουί και
επανασυνδέετε τη φίσα.
-

Τ

οποθετείτε την ταπετσαρία.
8
ΜΙΚΡΟΕΠΙΣΚΕΥΕΣ
Αλλαγή λαμπτήρα

186

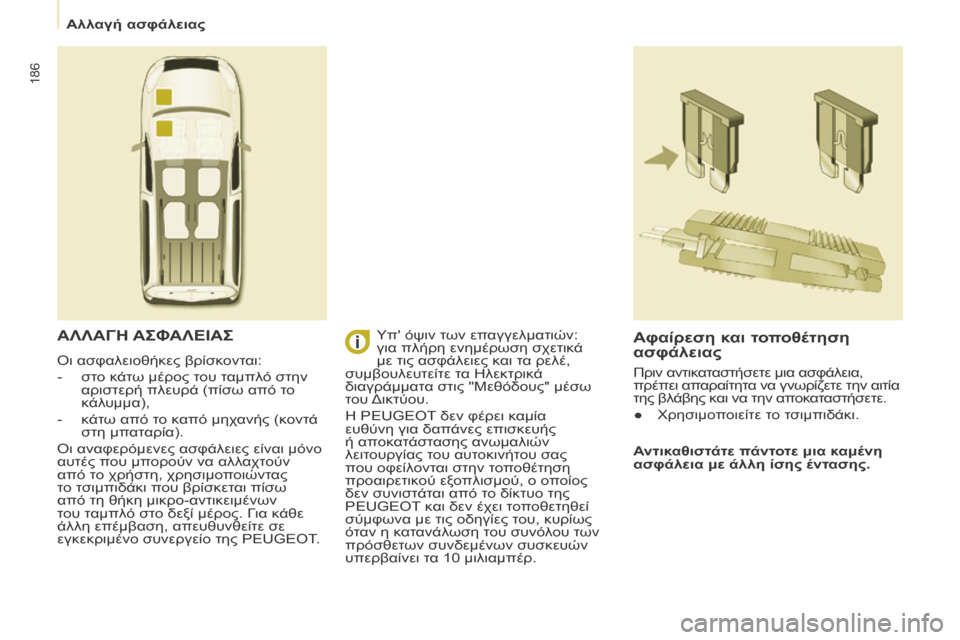

ΑΛΛΑΓΗ ΑΣΦΑΛΕΙΑΣ
Οι ασφαλειοθήκες βρίσκονται:
-

στ
ο κάτω μέρος του ταμπλό στην
αριστερή πλευρά (πίσω από το
κάλυμμα),
-

κ
άτω από το καπό μηχανής (κοντά
στη μπαταρία).
Οι αναφερόμενες ασφάλειες είναι μόνο
αυτές που μπορούν να αλλαχτούν
από το χρήστη, χρησιμοποιώντας
το τσιμπιδάκι που βρίσκεται πίσω
από τη θήκη μικρο-αντικειμένων
του ταμπλό στο δεξί μέρος. Για κάθε
άλλη επέμβαση, απευθυνθείτε σε
εγκεκριμένο συνεργείο της P
euge O t
.
Αφαίρεση και τοποθέτηση
ασφάλειας
Αντικαθιστάτε πάντοτε μια καμένη
ασφάλεια με άλλη ίσης έντασης.
Υπ' όψιν των επαγγελματιών:
για πλήρη ενημέρωση σχετικά
με τις ασφάλειες και τα ρελέ,
συμβουλευτείτε τα Ηλεκτρικά
διαγράμματα στις "Μεθόδους" μέσω
του Δικτύου.
Η P
euge
O
t
δε

ν φέρει καμία
ευθύνη για δαπάνες επισκευής
ή αποκατάστασης ανωμαλιών
λειτουργίας του αυτοκινήτου σας
που οφείλονται στην τοποθέτηση
προαιρετικού εξοπλισμού, ο οποίος
δεν συνιστάται από το δίκτυο της
P
euge
O
t
κ

αι δεν έχει τοποθετηθεί
σύμφωνα με τις οδηγίες του, κυρίως
όταν η κατανάλωση του συνόλου των
πρόσθετων συνδεμένων συσκευών
υπερβαίνει τα 10 μιλιαμπέρ. Πριν αντικαταστήσετε μια ασφάλεια,
πρέπει απαραίτητα να γνωρίζετε την αιτία
της βλάβης και να την αποκαταστήσετε.
●

Χρησιμο
ποιείτε το τσιμπιδάκι.
Αλλαγή ασφάλειας

187

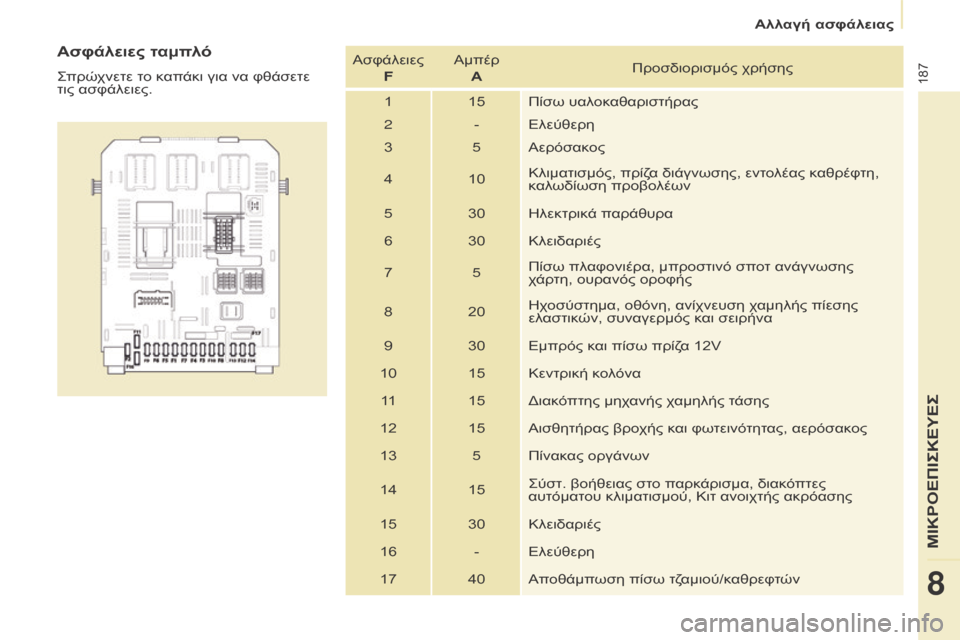

Ασφάλειες ταμπλό
Σπρώχνετε το καπάκι για να φθάσετε
τις ασφάλειες.Ασφάλειες
F Αμπέρ
A Προσδιορισμός χρήσης
1 15 Πίσω υαλοκαθαριστήρας
2 - Ελεύθερη
3 5Αερόσακος
4 10 Κλιματισμός, πρίζα διάγνωσης, εντολέας καθρέφτη,
καλωδίωση προβολέων
5 30 Ηλεκτρικά παράθυρα
6 30 Κλειδαριές
7 5Πίσω πλαφονιέρα, μπροστινό σποτ ανάγνωσης
χάρτη, ουρανός οροφής
8 20 Ηχοσύστημα, οθόνη, ανίχνευση χαμηλής πίεσης
ελαστικών, συναγερμός και σειρήνα
9 30 Εμπρός και πίσω πρίζα 12V
10 15 Κεντρική κολόνα 11 15 Διακόπτης μηχανής χαμηλής τάσης
12 15 Αισθητήρας βροχής και φωτεινότητας, αερόσακος
13 5Πίνακας οργάνων
14 15 Σύστ. βοήθειας στο παρκάρισμα, διακόπτες
αυτόματου κλιματισμού, Κιτ ανοιχτής ακρόασης
15 30 Κλειδαριές
16 - Ελεύθερη
17 40 Αποθάμπωση πίσω τζαμιού/καθρεφτών
8
ΜΙΚΡΟΕΠΙΣΚΕΥΕΣ
Αλλαγή ασφάλειας

188

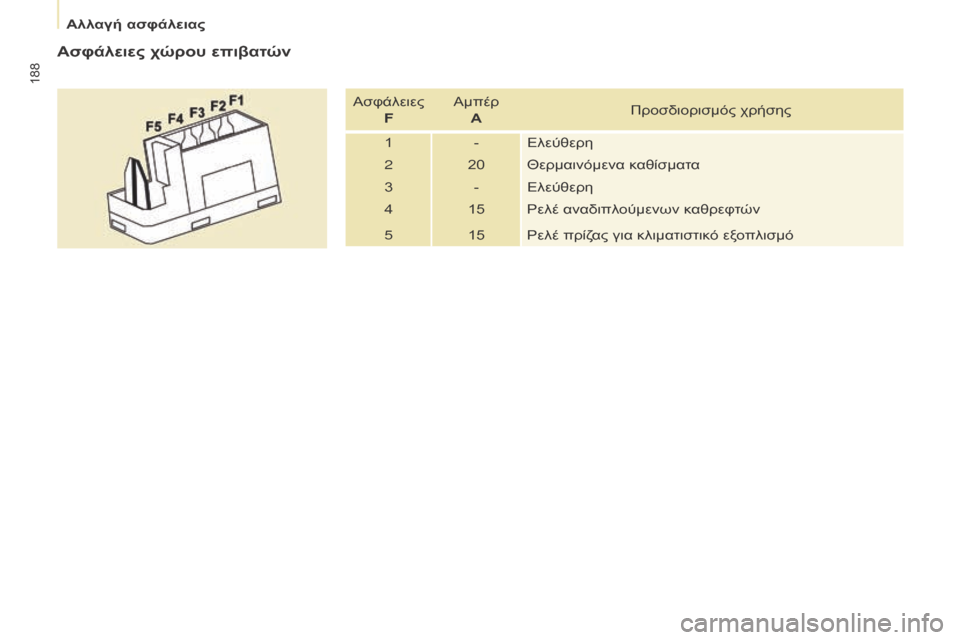

Ασφάλειες χώρου επιβατών
Ασφάλειες F Αμπέρ
A Προσδιορισμός χρήσης
1 - Ελεύθερη
2 20 Θερμαινόμενα καθίσματα
3 - Ελεύθερη
4 15 Ρελέ αναδιπλούμενων καθρεφτών
5 15 Ρελέ πρίζας για κλιματιστικό εξοπλισμό
Αλλαγή ασφάλειας

189
Ασφάλειες κάτω από το καπό
μηχανής
Αφού ανοίξετε το καπό, ξεκουμπώνετε
και σπρώχνετε το αντίστοιχο καπάκι για
να φθάσετε τις ασφάλειες.Ασφάλειες
F Αμπέρ
A Προσδιορισμός χρήσης
1 20 Έλεγχος κινητήρα
2 15 Κόρνα
3 10 Αντλία συσκευής πλύσης εμπρός και πίσω τζαμιών
4 20 Αντλία συσκευής πλύσης προβολέων
5 15 Όργανα κινητήρα
6 10 Αισθητήρας γωνίας τιμονιού, συστ.
e SC
7 10 Διακόπτης φώτων φρένων, διακόπτης συμπλέκτη
8 25Μίζα
9 10 Μοτέρ καλωδίωσης προβολέων, μονάδα διαχείρισης
στόλου αυτοκινήτων
10 30 Όργανα κινητήρα 11 40 Ελεύθερη
12 30 Υαλοκαθαριστήρας
13 40 Μονάδα BSI
14 30 Αντλία
15 10 Δεξιά φώτα μεγάλης σκάλας
16 10 Αριστερά φώτα μεγάλης σκάλας
17 15 Δεξιά φώτα μεσαίας σκάλας
18 15 Αριστερά φώτα μεσαίας σκάλας
8
ΜΙΚΡΟΕΠΙΣΚΕΥΕΣ
Αλλαγή ασφάλειας

190

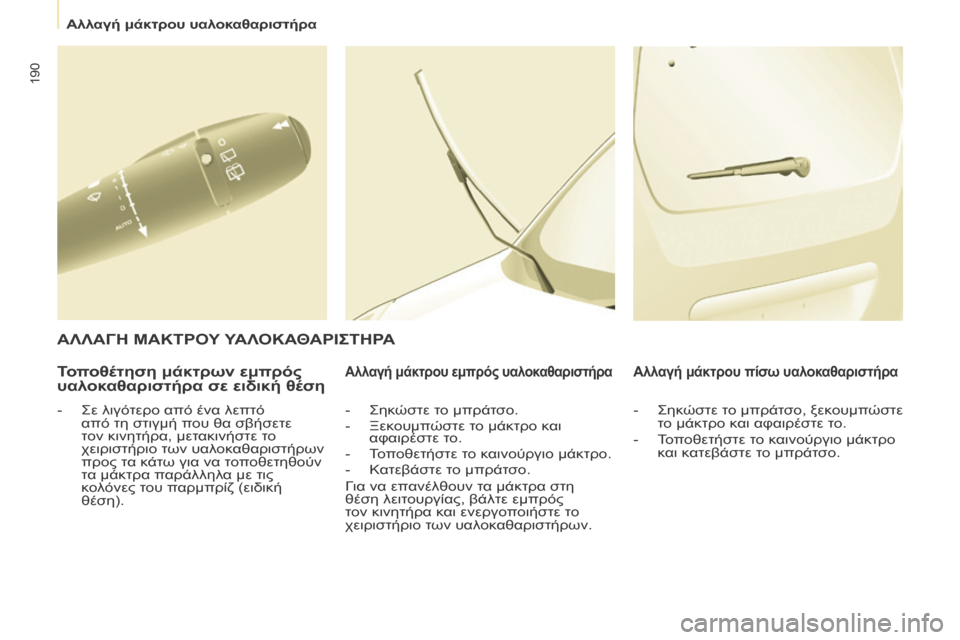

Τοποθέτηση μάκτρων εμπρός
υαλοκαθαριστήρα σε ειδική θέσηΑλλαγή μάκτρου εμπρός υαλοκαθαριστήρα
- Σηκώστε το μπράτσο.
- Ξεκ ουμπώστε το μάκτρο και
αφαιρέστε το.
-

Τ
οποθετήστε το καινούργιο μάκτρο.
-

Κ
ατεβάστε το μπράτσο.
Αλλαγή μάκτρου πίσω υαλοκαθαριστήρα
- Σηκώστε το μπράτσο, ξεκουμπώστε το μάκτρο και αφαιρέστε το.
-

Τ
οποθετήστε το καινούργιο μάκτρο
και κατεβάστε το μπράτσο.
ΑΛΛΑΓΗ ΜΑΚΤΡΟΥ Υ ΑΛΟΚΑΘΑΡΙΣΤΗΡΑ
- Σε λιγότερο από ένα λεπτό
από τη στιγμή που θα σβήσετε
τον κινητήρα, μετακινήστε το
χειριστήριο των υαλοκαθαριστήρων
προς τα κάτω για να τοποθετηθούν
τα μάκτρα παράλληλα με τις
κολόνες του παρμπρίζ (ειδική
θέση). Για να επανέλθουν τα μάκτρα στη
θέση λειτουργίας, βάλτε εμπρός
τον κινητήρα και ενεργοποιήστε το
χειριστήριο των υαλοκαθαριστήρων.
Αλλαγή μάκτρου υαλοκαθαριστήρα
