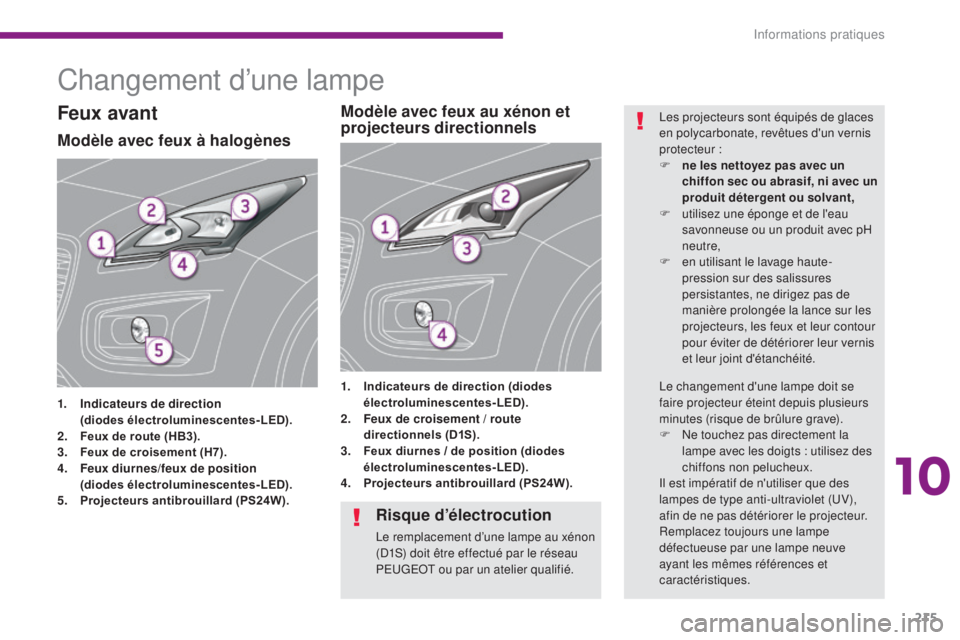

Changement d’une lampe
Modèle avec feux à halogènes
1. Indicateurs de direction (diodes électroluminescentes-LED).
2.
F

eux de route (HB3).
3.
F

eux de croisement (H7).
4.
F

eux diurnes/feux de position
(

diodes électroluminescentes-LED).
5.
P

rojecteurs antibrouillard (PS24W). 1.
I

ndicateurs de direction (diodes
électroluminescentes-LED).
2. F eux de croisement / route
directionnels (D1S).
3.
F

eux diurnes / de position (diodes
électroluminescentes-LED).
4.
P

rojecteurs antibrouillard (PS24W).
Modèle avec feux au xénon et
projecteurs directionnelsFeux avantLes projecteurs sont équipés de glaces
en polycarbonate, revêtues d'un vernis
protecteur

:
F

n
e les nettoyez pas avec un
chiffon sec ou abrasif, ni avec un
produit détergent ou solvant,
F

u
tilisez une éponge et de l'eau
savonneuse ou un produit avec pH
neutre,
F

e
n utilisant le lavage haute-
pression sur des salissures
persistantes, ne dirigez pas de
manière prolongée la lance sur les
projecteurs, les feux et leur contour
pour éviter de détériorer leur vernis
et leur joint d'étanchéité.
Risque d’électrocution
Le remplacement d’une lampe au xénon
(D1S) doit être effectué par le réseau
PEUGEOT ou par un atelier qualifié. Le changement d'une lampe doit se
faire projecteur éteint depuis plusieurs
minutes (risque de brûlure grave).
F

N
e touchez pas directement la
lampe avec les doigts : utilisez des
chiffons non pelucheux.
Il est impératif de n'utiliser que des
lampes de type anti-ultraviolet (UV),
afin de ne pas détériorer le projecteur.
Remplacez toujours une lampe
défectueuse par une lampe neuve
ayant les mêmes références et
caractéristiques.
10
Informations pratiques

216
Changement des feux de route
(modèle à halogènes)
Changement des feux de
croisement (modèle à halogènes)
F Retirez le couvercle plastique de protection
en tirant la languette.
F

D
ébranchez le connecteur de la lampe.
F

R
etirez la lampe en tirant et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse. F
R etirez le couvercle plastique de protection
en tirant la languette.
F

S
ans débrancher le connecteur, faites
pivoter le culot de l’ampoule d’un quart
de tour vers la gauche pour dégager
l’ensemble.
F

D
ébranchez le connecteur pour libérez
l ’amp oule.
Pour le remontage, effectuez ces opérations
dans le sens inverse.

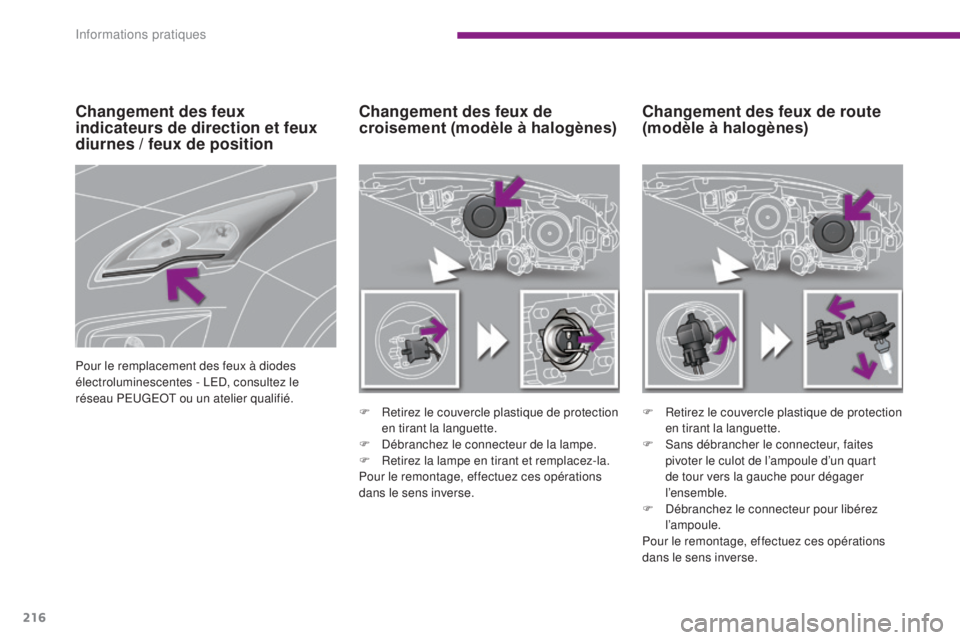

Changement des feux
indicateurs de direction et feux
diurnes / feux de position
Pour le remplacement des feux à diodes
électroluminescentes - LED, consultez le
réseau PEUGEOT ou un atelier qualifié.
Informations pratiques

217
Changement des projecteurs
antibrouillard
Consultez le réseau PEUGEOT ou un atelier
qualifié.
F
I
nsérez un tournevis vers le milieu du
répétiteur entre celui-ci et la base du
rétroviseur.
F

B

asculez le tournevis pour extraire le
répétiteur et retirez-le.
F

D

ébranchez le connecteur du répétiteur.
Changement des répétiteurs
latéraux de clignotant intégré
Changement des feux de
croisement et de route
(modèle au xénon)
Le remplacement d’une lampe au xénon
D1S doit être effectué par le réseau
PEUGEOT ou par un atelier qualifié car
il y a un risque d’électrocution.
Il est recommandé de changer les
lampes D1S simultanément en cas de
défaillance de l’une d’entre elles.
Pour le remplacement de ces lampes,
vous pouvez aussi consulter le réseau
PEUGEOT ou un atelier qualifié.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Pour vous procurer un nouveau répétiteur,
contactez le réseau PEUGEOT ou un atelier
qualifié.
10
Informations pratiques

218

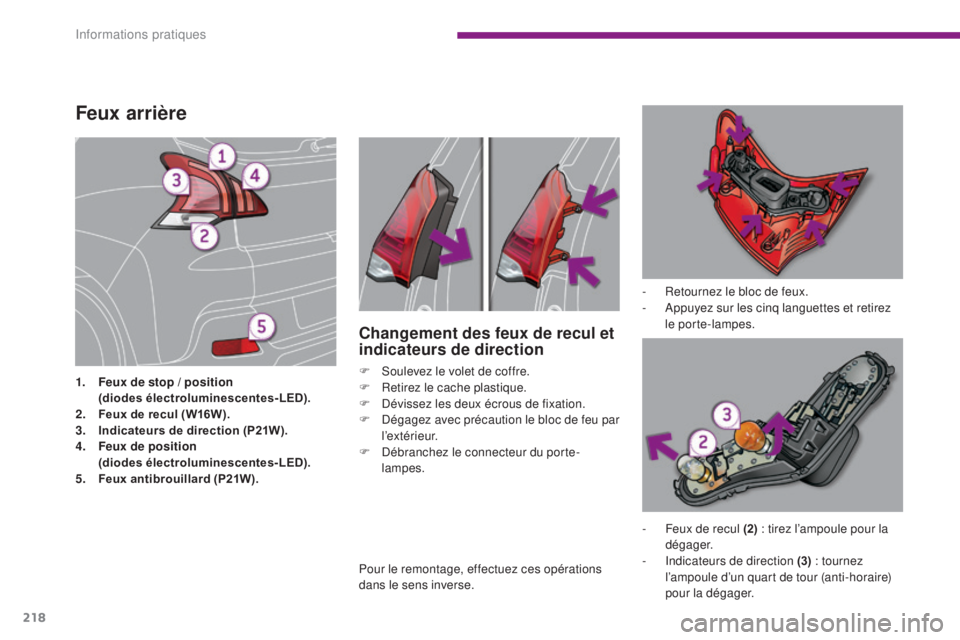

Feux arrière
1. Feux de stop / position (diodes électroluminescentes-LED).
2.
F

eux de recul (W16W).
3.
I

ndicateurs de direction (P21W).
4.
F

eux de position
(

diodes électroluminescentes-LED).
5.
F

eux antibrouillard (P21W). -

R
etournez le bloc de feux.
-
A
ppuyez sur les cinq languettes et retirez
le porte-lampes.
Changement des feux de recul et
indicateurs de direction
F Soulevez le volet de coffre.
F R etirez le cache plastique.
F

D
évissez les deux écrous de fixation.
F

D
égagez avec précaution le bloc de feu par
l ’ex t é r i e u r.
F

D
ébranchez le connecteur du porte-
lampes.
-

F
eux de recul (2)

: tirez l’ampoule pour la
dégager.
-

I
ndicateurs de direction (3)

: tournez
l’ampoule d’un quart de tour (anti-horaire)
pour la dégager.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Informations pratiques

219

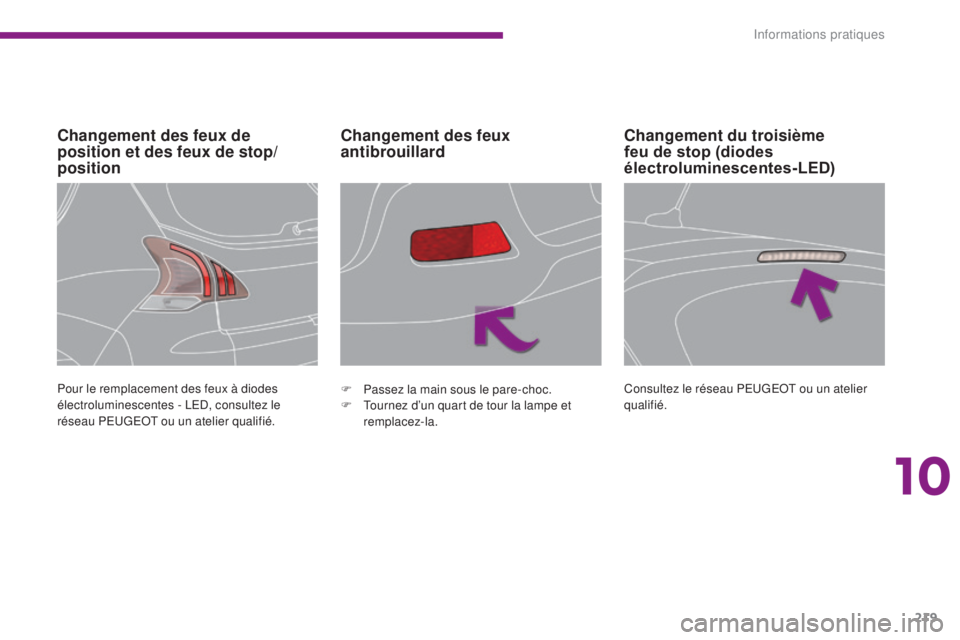

Changement des feux de
position et des feux de stop/
positionChangement des feux
antibrouillard
Pour le remplacement des feux à diodes
électroluminescentes - LED, consultez le
réseau PEUGEOT ou un atelier qualifié. F
P assez la main sous le pare-choc.
F

T
ournez d’un quart de tour la lampe et
remplacez-la.
Changement du troisième
feu de stop (diodes
électroluminescentes-LED)
Consultez le réseau PEUGEOT ou un atelier
qualifié.
10
Informations pratiques

220

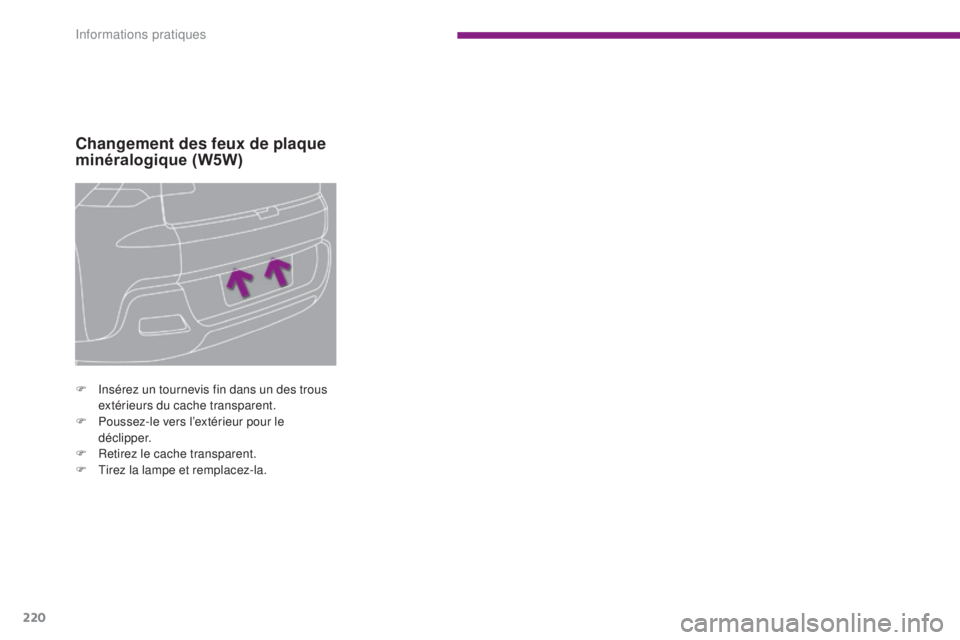

Changement des feux de plaque
minéralogique (W5W)
F Insérez un tournevis fin dans un des trous extérieurs du cache transparent.
F

P
oussez-le vers l’extérieur pour le
déclipper.
F

R
etirez le cache transparent.
F

T
irez la lampe et remplacez-la.
Informations pratiques

221
Changement d'un fusible
La pince d'extraction des fusibles est installée
au dos du couvercle de la boîte à fusibles de
planche de bord.
Pour y accéder :
F

R
etirez complètement le couvercle.
F

R
etirez la pince.
Remplacement d'un fusible
Bon Mauvais
F

U

tilisez la pince spéciale pour extraire le
fusible de son logement.
F

R

emplacez toujours le fusible défectueux
par un fusible d'intensité équivalente.
F

V

érifiez la correspondance entre le numéro
gravé sur la boîte, l'intensité gravée sur le
dessus et les tableaux ci-après.
Avant de remplacer un fusible, il est nécessaire
de connaître la cause de la panne et d'y
remédier.
F

R

epérez le fusible défectueux en regardant
l'état de son filament.
Mode opératoire de remplacement d'un fusible défectueux par un fusible neuf pour remédier à une panne sur la fonction correspondante.
Le remplacement d'un fusible non
mentionné dans les tableaux ci-après
pourrait entraîner un dysfonctionnement
grave sur votre véhicule.
Consultez le réseau PEUGEOT ou un
atelier qualifié.
PEUGEOT décline toute responsabilité
pour les frais occasionnés par la
remise en état de votre véhicule ou
les dysfonctionnements résultant de
l'installation d'accessoires auxiliaires
non fournis, non recommandés par
PEUGEOT et non installés selon ses
prescriptions, en particulier lorsque
la consommation de l'ensemble des
appareils supplémentaires branchés
dépasse 10 milliampères.
Accès aux outillages
Installation d'accessoires
électriques
Le circuit électrique de votre véhicule
est conçu pour fonctionner avec les
équipements de série ou optionnels.
Avant d'installer d'autres équipements
ou accessoires électriques sur
votre véhicule, consultez le réseau
PEUGEOT ou un atelier qualifié.
10
Informations pratiques

222
La boîte à fusibles est placée dans la partie
inférieure de la planche de bord.

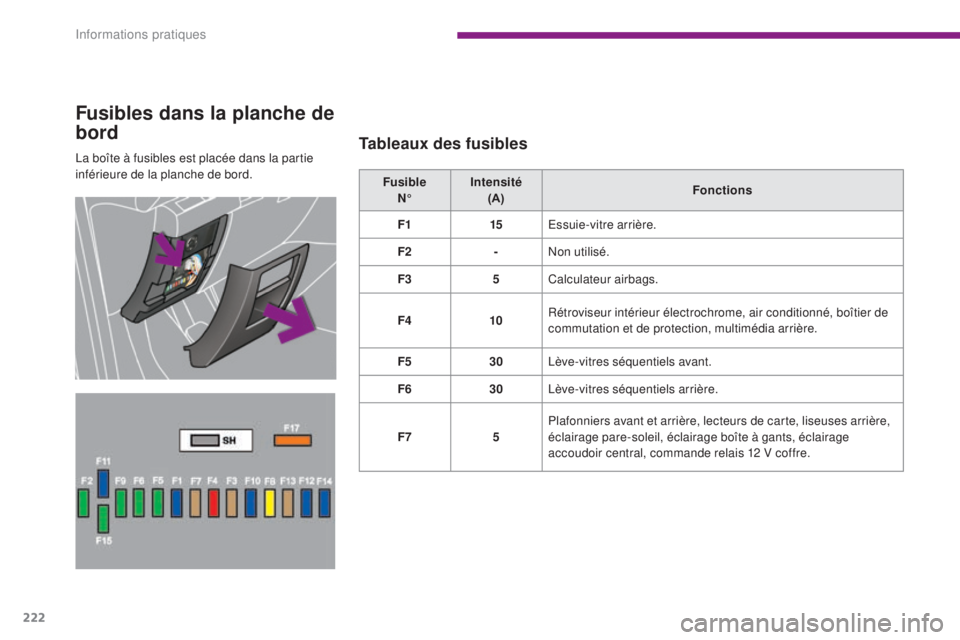

Fusibles dans la planche de
bord
Tableaux des fusibles
Fusible N° Intensité
(A) Fonctions
F1 15Essuie-vitre arrière.
F2 -Non utilisé.
F3 5Calculateur airbags.
F4 10Rétroviseur intérieur électrochrome, air conditionné, boîtier de
commutation et de protection, multimédia arrière.
F5 30Lève-vitres séquentiels avant.
F6 30Lève-vitres séquentiels arrière.
F7 5Plafonniers avant et arrière, lecteurs de carte, liseuses arrière,
éclairage pare-soleil, éclairage boîte à gants, éclairage
accoudoir central, commande relais 12 V coffre.
Informations pratiques
