2016 PEUGEOT 2008 Manuel du propriétaire (in French)

207

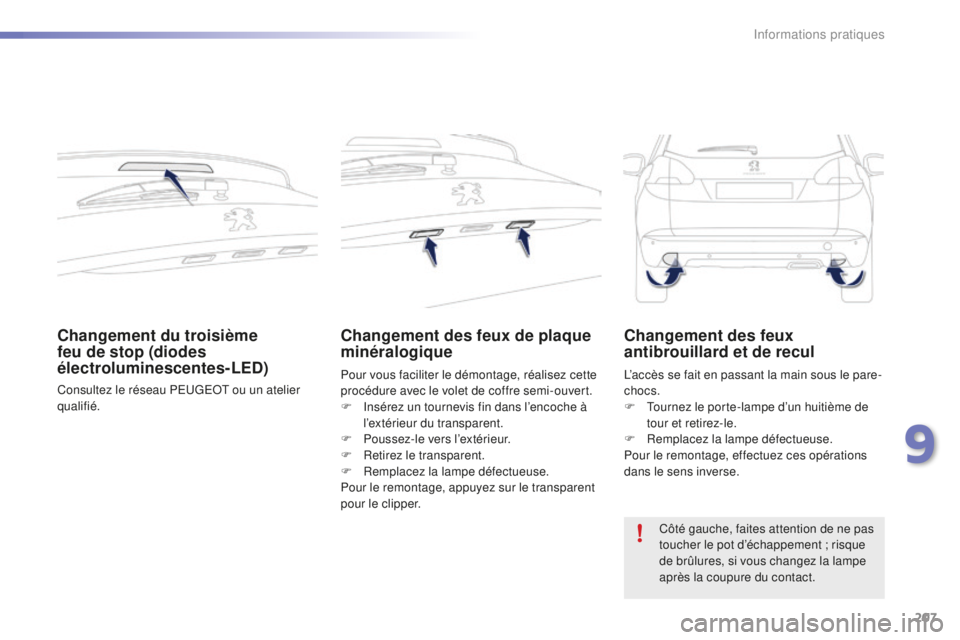

Changement du troisième
feu de stop (diodes
électroluminescentes-LED)
Consultez le réseau PEUGEOT ou un atelier
qualifié.
Changement des feux de plaque
minéralogique
Pour vous faciliter le démontage, réalisez cette
procédure avec le volet de coffre semi-ouvert.
F
I
nsérez un tournevis fin dans l’encoche à
l’extérieur du transparent.
F

P
oussez-le vers l’extérieur.
F

R
etirez le transparent.
F

R
emplacez la lampe défectueuse.
Pour le remontage, appuyez sur le transparent
pour le clipper. L’accès se fait en passant la main sous le pare-
chocs.
F

T
ournez le porte-lampe d’un huitième de
tour et retirez-le.
F

R
emplacez la lampe défectueuse.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Changement des feux
antibrouillard et de recul
Côté gauche, faites attention de ne pas
toucher le pot d’échappement ; risque
de brûlures, si vous changez la lampe
après la coupure du contact.
9
Informations pratiques

208

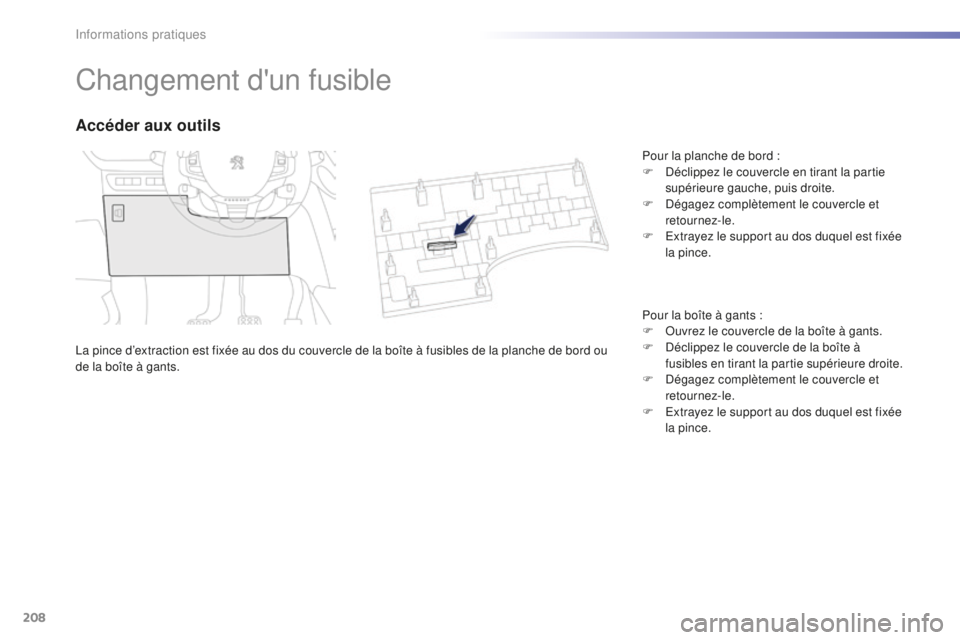

Changement d'un fusible
La pince d’extraction est fixée au dos du couvercle de la boîte à fusibles de la planche de bord ou
de la boîte à gants.
Accéder aux outils
Pour la planche de bord :
F D éclippez le couvercle en tirant la partie
supérieure gauche, puis droite.
F

D
égagez complètement le couvercle et
retournez-le.
F

E
xtrayez le support au dos duquel est fixée
la pince.
Pour la boîte à gants :
F

O
uvrez le couvercle de la boîte à gants.
F

D
éclippez le couvercle de la boîte à
fusibles en tirant la partie supérieure droite.
F

D
égagez complètement le couvercle et
retournez-le.
F

E
xtrayez le support au dos duquel est fixée
la pince.
Informations pratiques

209

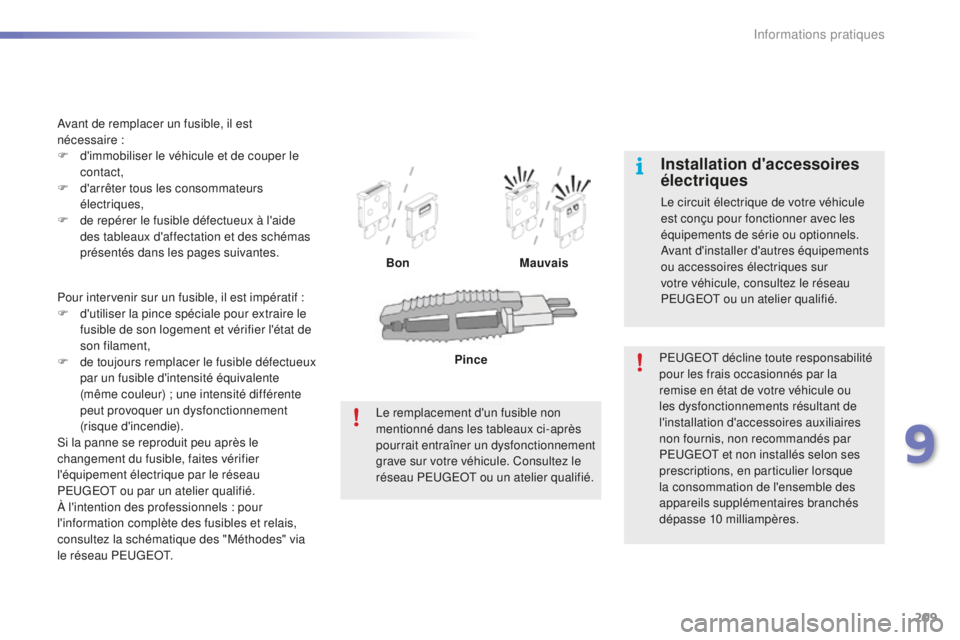

Pour intervenir sur un fusible, il est impératif :
F d 'utiliser la pince spéciale pour extraire le
fusible de son logement et vérifier l'état de
son filament,
F

de
toujours remplacer le fusible défectueux
par un fusible d'intensité équivalente
(même couleur) ; une intensité différente
peut provoquer un dysfonctionnement
(risque d'incendie).
Si la panne se reproduit peu après le
changement du fusible, faites vérifier
l'équipement électrique par le réseau
PEUGEOT ou par un atelier qualifié.
À l'intention des professionnels : pour
l'information complète des fusibles et relais,
consultez la schématique des "Méthodes" via
le réseau PEUGEOT. Avant de remplacer un fusible, il est
nécessaire

:
F
d
'immobiliser le véhicule et de couper le
contact,
F
d
'arrêter tous les consommateurs
électriques,
F
de
repérer le fusible défectueux à l'aide
des tableaux d'affectation et des schémas
présentés dans les pages suivantes. BonMauvais
PEUGEOT décline toute responsabilité
pour les frais occasionnés par la
remise en état de votre véhicule ou
les dysfonctionnements résultant de
l'installation d'accessoires auxiliaires
non fournis, non recommandés par
PEUGEOT et non installés selon ses
prescriptions, en particulier lorsque
la consommation de l'ensemble des
appareils supplémentaires branchés
dépasse 10 milliampères.
Installation d'accessoires
électriques
Le circuit électrique de votre véhicule
est conçu pour fonctionner avec les
équipements de série ou optionnels.
Avant d'installer d'autres équipements
ou accessoires électriques sur
votre véhicule, consultez le réseau
PEUGEOT ou un atelier qualifié.
Le remplacement d'un fusible non
mentionné dans les tableaux ci-après
pourrait entraîner un dysfonctionnement
grave sur votre véhicule. Consultez le
réseau PEUGEOT ou un atelier qualifié. Pince
9
Informations pratiques

210

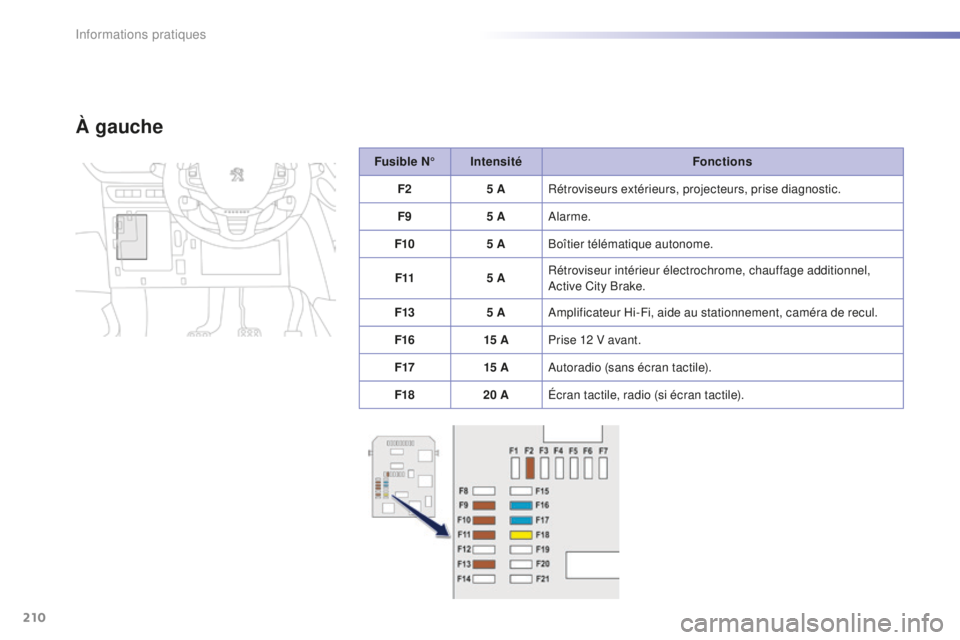

Fusible N°Intensité Fonctions
F2 5 ARétroviseurs extérieurs, projecteurs, prise diagnostic.
F9 5 AAlarme.
F10 5 ABoîtier télématique autonome.
F11 5 ARétroviseur intérieur électrochrome, chauffage additionnel,
Active City Brake.
F13 5 AAmplificateur Hi-Fi, aide au stationnement, caméra de recul.
F16 15 APrise 12 V avant.
F17 15 AAutoradio (sans écran tactile).
F18 20 AÉcran tactile, radio (si écran tactile).
À gauche
Informations pratiques

211

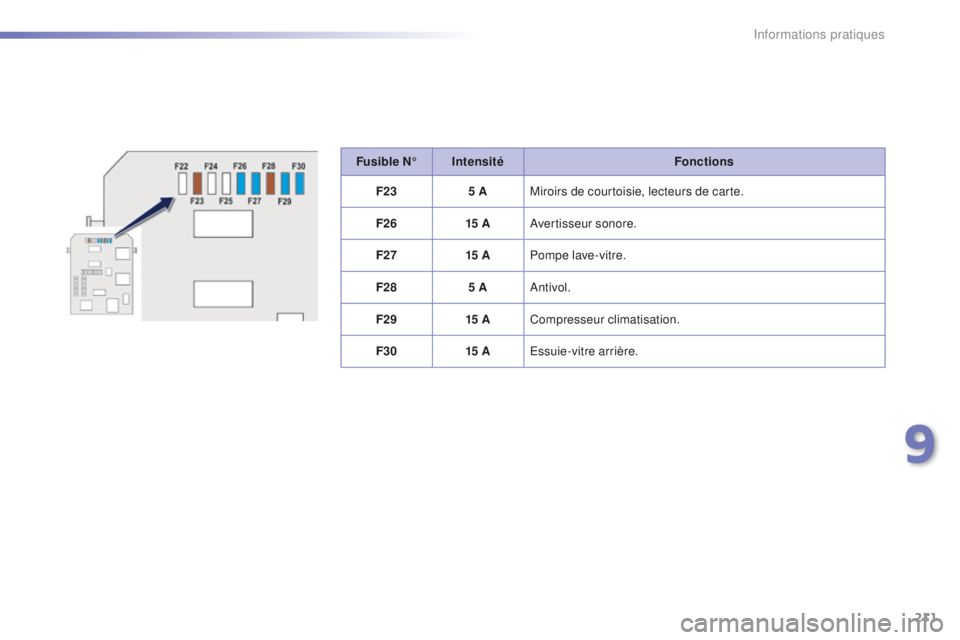

Fusible N°Intensité Fonctions
F23 5 AMiroirs de courtoisie, lecteurs de carte.
F26 15 AAvertisseur sonore.
F27 15 APompe lave-vitre.
F28 5 AAntivol.
F29 15 ACompresseur climatisation.
F30 15 AEssuie-vitre arrière.
9
Informations pratiques

212

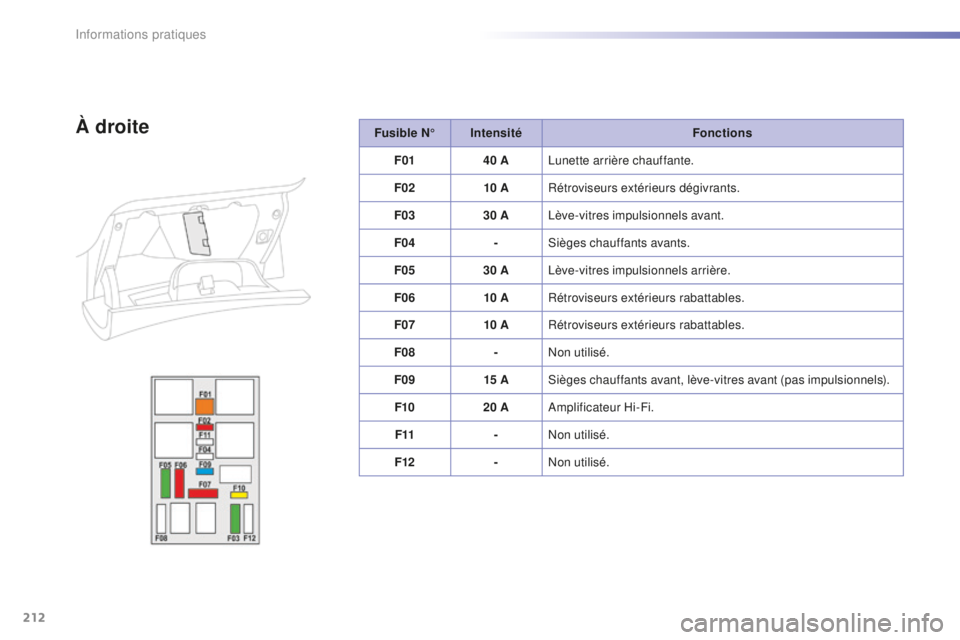

Fusible N°Intensité Fonctions
F01 40 ALunette arrière chauffante.
F02 10 ARétroviseurs extérieurs dégivrants.
F03 30 ALève-vitres impulsionnels avant.
F04 -Sièges chauffants avants.
F05 30 ALève-vitres impulsionnels arrière.
F06 10 ARétroviseurs extérieurs rabattables.
F07 10 ARétroviseurs extérieurs rabattables.
F08 -Non utilisé.
F09 15 ASièges chauffants avant, lève-vitres avant (pas impulsionnels).
F10 20 AAmplificateur Hi-Fi.
F11 -Non utilisé.
F12 -Non utilisé.À droite
Informations pratiques

213

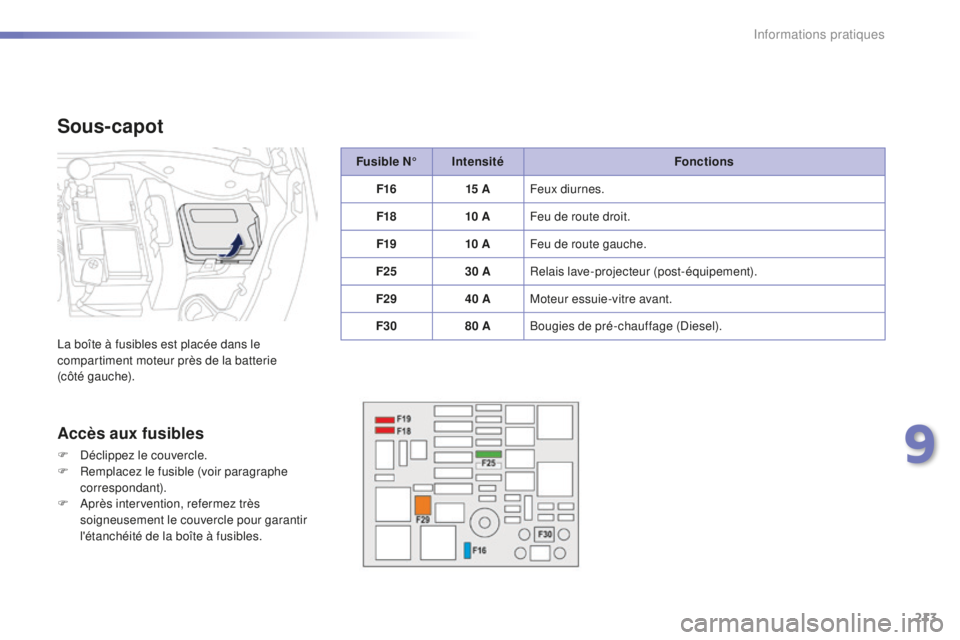

Fusible N°Intensité Fonctions
F16 15 AFeux diurnes.
F18 10 AFeu de route droit.
F19 10 AFeu de route gauche.
F25 30 ARelais lave-projecteur (post-équipement).
F29 40 AMoteur essuie-vitre avant.
F30 80 ABougies de pré-chauffage (Diesel).
Sous-capot
La boîte à fusibles est placée dans le
compartiment moteur près de la batterie
(côté gauche).
Accès aux fusibles
F Déclippez le couvercle.
F
R emplacez le fusible (voir paragraphe
correspondant).
F

A
près intervention, refermez très
soigneusement le couvercle pour garantir
l'étanchéité de la boîte à fusibles.
9
Informations pratiques

214

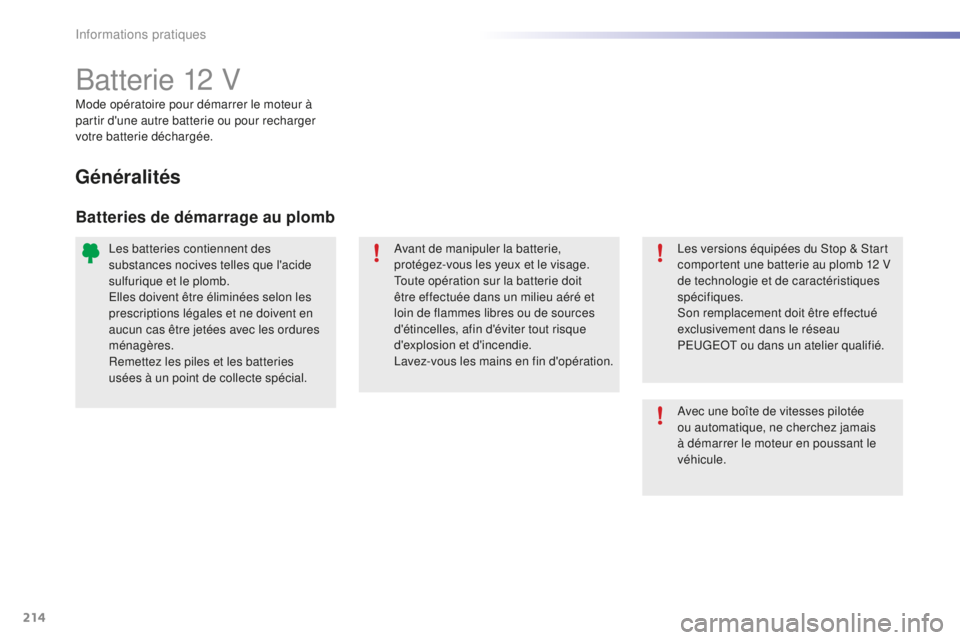

Batterie 12 V
Mode opératoire pour démarrer le moteur à
partir d'une autre batterie ou pour recharger
votre batterie déchargée.
Généralités
Batteries de démarrage au plomb
Les versions équipées du Stop & Start
comportent une batterie au plomb 12 V
de technologie et de caractéristiques
spécifiques.
Son remplacement doit être effectué
exclusivement dans le réseau
PEUGEOT ou dans un atelier qualifié.
Avec une boîte de vitesses pilotée
ou automatique, ne cherchez jamais
à démarrer le moteur en poussant le
véhicule.
Les batteries contiennent des
substances nocives telles que l'acide
sulfurique et le plomb.
Elles doivent être éliminées selon les
prescriptions légales et ne doivent en
aucun cas être jetées avec les ordures
ménagères.
Remettez les piles et les batteries
usées à un point de collecte spécial.
Avant de manipuler la batterie,
protégez-vous les yeux et le visage.
Toute opération sur la batterie doit
être effectuée dans un milieu aéré et
loin de flammes libres ou de sources
d'étincelles, afin d'éviter tout risque
d'explosion et d'incendie.
Lavez-vous les mains en fin d'opération.
