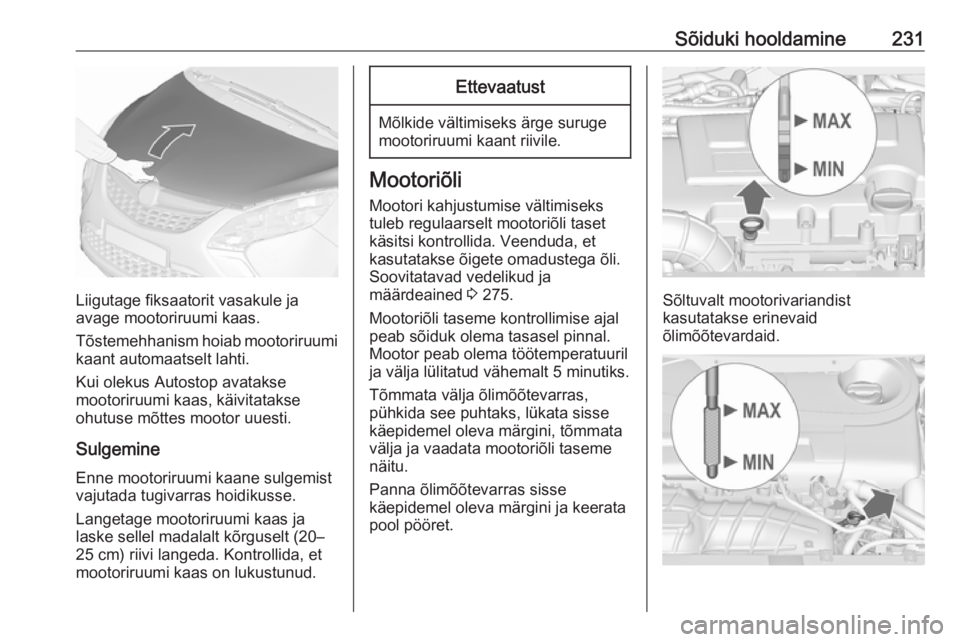

Sõiduki hooldamine231
Liigutage fiksaatorit vasakule ja
avage mootoriruumi kaas.
Tõstemehhanism hoiab mootoriruumi
kaant automaatselt lahti.
Kui olekus Autostop avatakse
mootoriruumi kaas, käivitatakse
ohutuse mõttes mootor uuesti.
Sulgemine Enne mootoriruumi kaane sulgemist
vajutada tugivarras hoidikusse.
Langetage mootoriruumi kaas ja
laske sellel madalalt kõrguselt (20–
25 cm) riivi langeda. Kontrollida, et
mootoriruumi kaas on lukustunud.
Ettevaatust
Mõlkide vältimiseks ärge suruge
mootoriruumi kaant riivile.
Mootoriõli
Mootori kahjustumise vältimiseks
tuleb regulaarselt mootoriõli taset
käsitsi kontrollida. Veenduda, et
kasutatakse õigete omadustega õli.
Soovitatavad vedelikud ja
määrdeained 3 275.
Mootoriõli taseme kontrollimise ajal
peab sõiduk olema tasasel pinnal.
Mootor peab olema töötemperatuuril
ja välja lülitatud vähemalt 5 minutiks.
Tõmmata välja õlimõõtevarras,
pühkida see puhtaks, lükata sisse
käepidemel oleva märgini, tõmmata
välja ja vaadata mootoriõli taseme
näitu.
Panna õlimõõtevarras sisse
käepidemel oleva märgini ja keerata
pool pööret.
Sõltuvalt mootorivariandist
kasutatakse erinevaid
õlimõõtevardaid.

232Sõiduki hooldamineKui mootoriõli tase on langenud
märgini MIN, tuleb lisada mootoriõli.
Soovitame kasutada sama marki õli,
nagu kasutati viimasel õlivahetusel.
Mootoriõli tase ei tohi ületada märki
MAX õlimõõtevardal.
Mõne mootori puhul on vaja
mootoriõli lisamiseks kasutada lehtrit.
Lehter asub pakiruumi parempoolses panipaigas.
Kasutage lehtrit mootoriõli
valamiseks mootoriõli avasse.
Pärast tankimist pange lehter kilekotti
ja seejärel hoiukohta tagasi.
Ettevaatust
Üleliigne mootoriõli tuleb välja
lasta või imeda.
Mahud 3 291.
Panna kork õigesti peale ja keerata
kinni.
Mootori jahutusvedelik
Jahutusvedelik pakub
külmumiskaitset kuni temperatuurini
-28 °C (ligikaudu). Põhjapoolsetes
maades, kus temperatuur võib
langeda väga madalale, pakub
tehases lisatud jahutusvedelik
härmatisekaitset kuni temperatuurini
-37 °C (ligikaudu).Ettevaatust
Kasutada tohib ainult tunnustatud
jahutusvedelikku.
Jahutusvedeliku tase
Ettevaatust
Liiga madal jahutusvedelikutase
võib põhjustada mootori
kahjustusi.

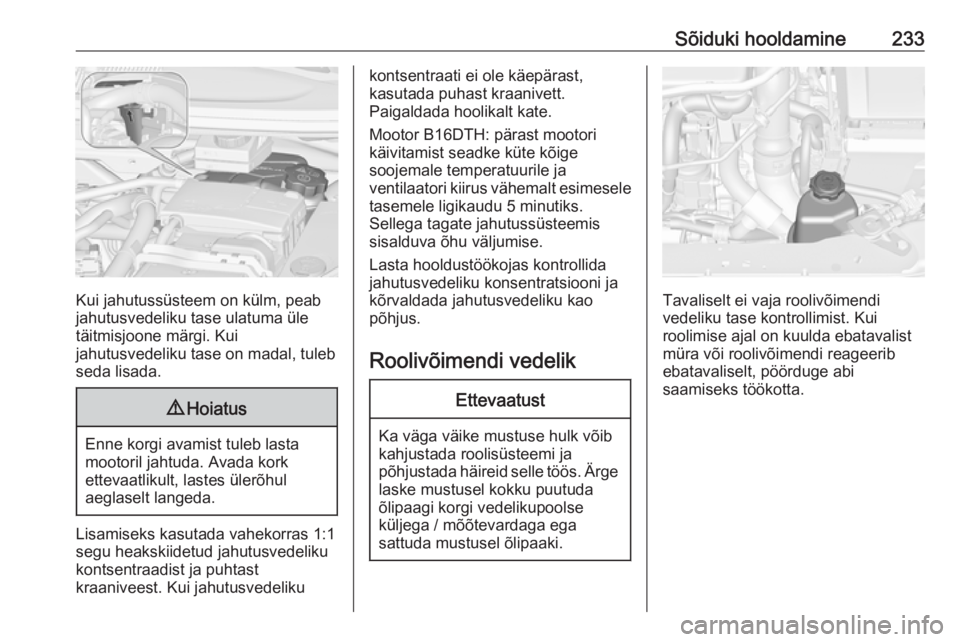

Sõiduki hooldamine233
Kui jahutussüsteem on külm, peab
jahutusvedeliku tase ulatuma üle täitmisjoone märgi. Kui
jahutusvedeliku tase on madal, tuleb
seda lisada.
9 Hoiatus
Enne korgi avamist tuleb lasta
mootoril jahtuda. Avada kork
ettevaatlikult, lastes ülerõhul
aeglaselt langeda.
Lisamiseks kasutada vahekorras 1:1
segu heakskiidetud jahutusvedeliku
kontsentraadist ja puhtast
kraaniveest. Kui jahutusvedeliku
kontsentraati ei ole käepärast,
kasutada puhast kraanivett.
Paigaldada hoolikalt kate.
Mootor B16DTH: pärast mootori
käivitamist seadke küte kõige
soojemale temperatuurile ja
ventilaatori kiirus vähemalt esimesele tasemele ligikaudu 5 minutiks.
Sellega tagate jahutussüsteemis
sisalduva õhu väljumise.
Lasta hooldustöökojas kontrollida
jahutusvedeliku konsentratsiooni ja
kõrvaldada jahutusvedeliku kao
põhjus.
Roolivõimendi vedelikEttevaatust
Ka väga väike mustuse hulk võib
kahjustada roolisüsteemi ja
põhjustada häireid selle töös. Ärge laske mustusel kokku puutuda
õlipaagi korgi vedelikupoolse
küljega / mõõtevardaga ega
sattuda mustusel õlipaaki.
Tavaliselt ei vaja roolivõimendi
vedeliku tase kontrollimist. Kui
roolimise ajal on kuulda ebatavalist
müra või roolivõimendi reageerib
ebatavaliselt, pöörduge abi
saamiseks töökotta.

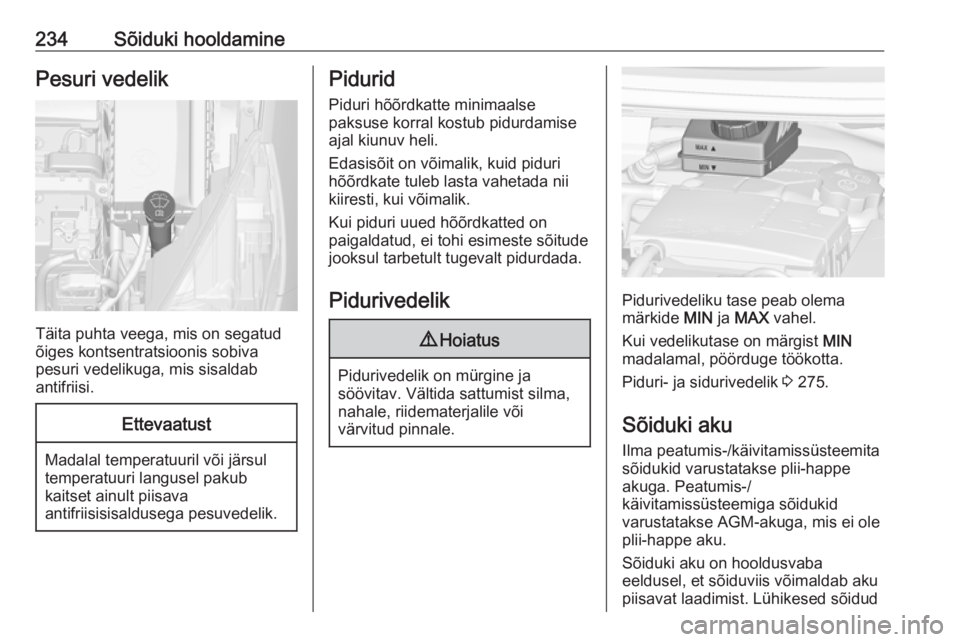

234Sõiduki hooldaminePesuri vedelik
Täita puhta veega, mis on segatud
õiges kontsentratsioonis sobiva
pesuri vedelikuga, mis sisaldab
antifriisi.
Ettevaatust
Madalal temperatuuril või järsul
temperatuuri langusel pakub
kaitset ainult piisava
antifriisisisaldusega pesuvedelik.
Pidurid
Piduri hõõrdkatte minimaalse
paksuse korral kostub pidurdamise
ajal kiunuv heli.
Edasisõit on võimalik, kuid piduri
hõõrdkate tuleb lasta vahetada nii
kiiresti, kui võimalik.
Kui piduri uued hõõrdkatted on
paigaldatud, ei tohi esimeste sõitude
jooksul tarbetult tugevalt pidurdada.
Pidurivedelik9 Hoiatus
Pidurivedelik on mürgine ja
söövitav. Vältida sattumist silma,
nahale, riidematerjalile või
värvitud pinnale.
Pidurivedeliku tase peab olema
märkide MIN ja MAX vahel.
Kui vedelikutase on märgist MIN
madalamal, pöörduge töökotta.
Piduri- ja sidurivedelik 3 275.
Sõiduki aku
Ilma peatumis-/käivitamissüsteemita
sõidukid varustatakse plii-happe
akuga. Peatumis-/
käivitamissüsteemiga sõidukid
varustatakse AGM-akuga, mis ei ole
plii-happe aku.
Sõiduki aku on hooldusvaba
eeldusel, et sõiduviis võimaldab aku
piisavat laadimist. Lühikesed sõidud

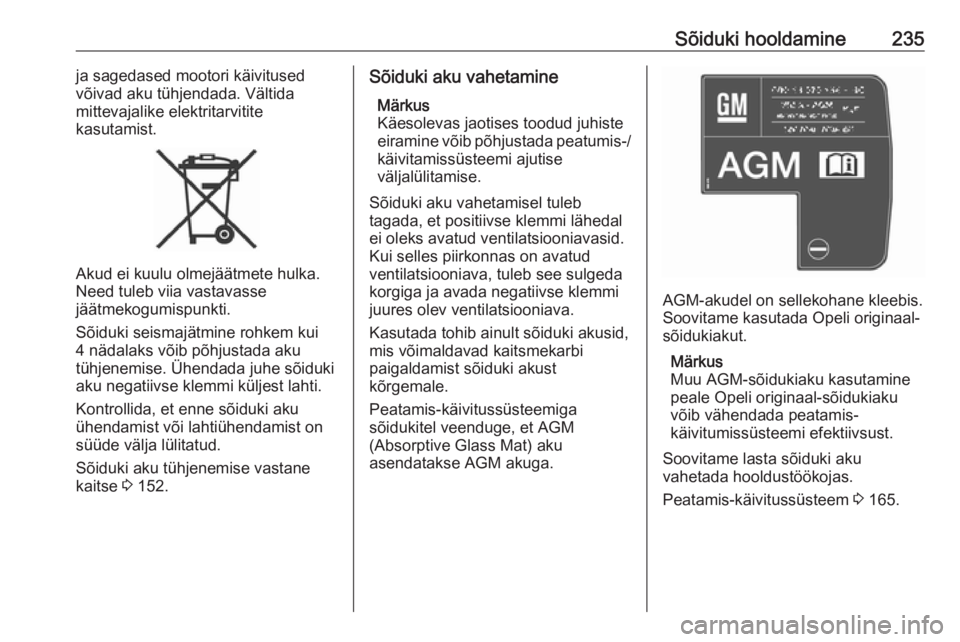

Sõiduki hooldamine235ja sagedased mootori käivitused
võivad aku tühjendada. Vältida
mittevajalike elektritarvitite
kasutamist.
Akud ei kuulu olmejäätmete hulka.
Need tuleb viia vastavasse
jäätmekogumispunkti.
Sõiduki seismajätmine rohkem kui 4 nädalaks võib põhjustada aku
tühjenemise. Ühendada juhe sõiduki
aku negatiivse klemmi küljest lahti.
Kontrollida, et enne sõiduki aku
ühendamist või lahtiühendamist on
süüde välja lülitatud.
Sõiduki aku tühjenemise vastane
kaitse 3 152.
Sõiduki aku vahetamine
Märkus
Käesolevas jaotises toodud juhiste
eiramine võib põhjustada peatumis-/
käivitamissüsteemi ajutise
väljalülitamise.
Sõiduki aku vahetamisel tuleb
tagada, et positiivse klemmi lähedal
ei oleks avatud ventilatsiooniavasid.
Kui selles piirkonnas on avatud
ventilatsiooniava, tuleb see sulgeda
korgiga ja avada negatiivse klemmi
juures olev ventilatsiooniava.
Kasutada tohib ainult sõiduki akusid,
mis võimaldavad kaitsmekarbi
paigaldamist sõiduki akust
kõrgemale.
Peatamis-käivitussüsteemiga
sõidukitel veenduge, et AGM
(Absorptive Glass Mat) aku
asendatakse AGM akuga.
AGM-akudel on sellekohane kleebis.
Soovitame kasutada Opeli originaal-
sõidukiakut.
Märkus
Muu AGM-sõidukiaku kasutamine
peale Opeli originaal-sõidukiaku
võib vähendada peatamis-
käivitumissüsteemi efektiivsust.
Soovitame lasta sõiduki aku
vahetada hooldustöökojas.
Peatamis-käivitussüsteem 3 165.

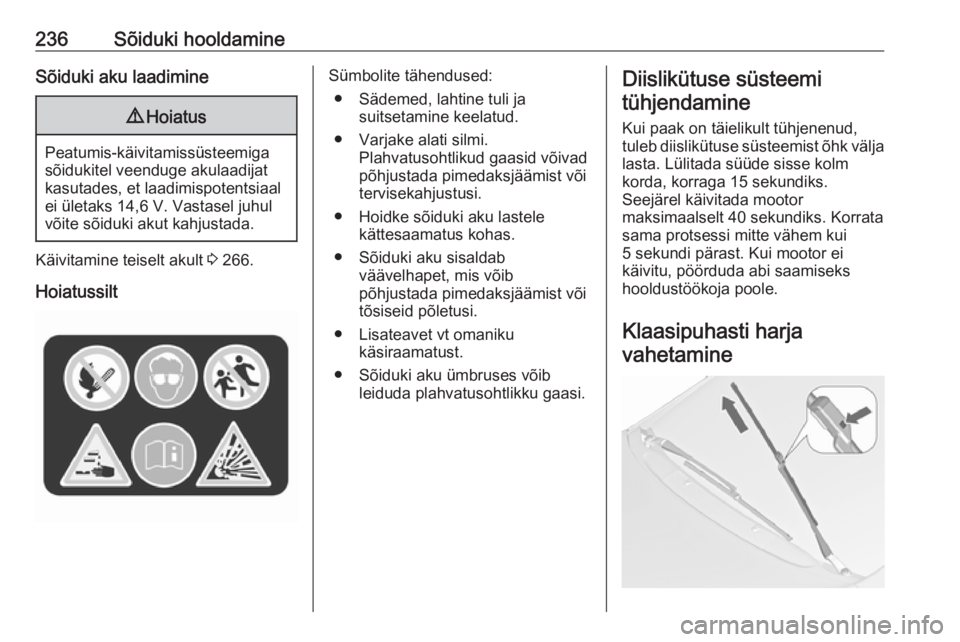

236Sõiduki hooldamineSõiduki aku laadimine9Hoiatus
Peatumis-käivitamissüsteemiga
sõidukitel veenduge akulaadijat
kasutades, et laadimispotentsiaal
ei ületaks 14,6 V. Vastasel juhul
võite sõiduki akut kahjustada.
Käivitamine teiselt akult 3 266.
Hoiatussilt
Sümbolite tähendused: ● Sädemed, lahtine tuli ja suitsetamine keelatud.
● Varjake alati silmi. Plahvatusohtlikud gaasid võivadpõhjustada pimedaksjäämist või
tervisekahjustusi.
● Hoidke sõiduki aku lastele kättesaamatus kohas.
● Sõiduki aku sisaldab väävelhapet, mis võib
põhjustada pimedaksjäämist või
tõsiseid põletusi.
● Lisateavet vt omaniku käsiraamatust.
● Sõiduki aku ümbruses võib leiduda plahvatusohtlikku gaasi.Diislikütuse süsteemi
tühjendamine
Kui paak on täielikult tühjenenud,
tuleb diislikütuse süsteemist õhk välja
lasta. Lülitada süüde sisse kolm
korda, korraga 15 sekundiks.
Seejärel käivitada mootor
maksimaalselt 40 sekundiks. Korrata
sama protsessi mitte vähem kui
5 sekundi pärast. Kui mootor ei
käivitu, pöörduda abi saamiseks
hooldustöökoja poole.
Klaasipuhasti harjavahetamine

Sõiduki hooldamine237Tõsta puhastihoob üles, kuni see jääb
seisma ülestõstetud asendisse,
vajutada nuppu puhasti harja
lahtiühendamiseks ja eemaldada
see.
Kinnitada klaasipuhasti hari veidi
nurga all klaasipuhasti hoova külge ja
suruda, kuni see fikseerub.
Langetada klaasipuhasti hoob
ettevaatlikult.
Tagaklaasipuhasti hari
Tõsta klaasipuhasti hoob üles.
Vabastada klaasipuhasti hari, nagu
on näidatud joonisel ja võtta see ära.
Kinnitada klaasipuhasti hari veidi
nurga all klaasipuhasti hoova külge ja
suruda, kuni see fikseerub.
Langetada klaasipuhasti hoob
ettevaatlikult.Lambi vahetamine
Lülitada välja süüde ja lülitada välja
vastav lüliti või sulgeda uksed.
Hoida uut lampi ainult soklist. Lambi
klaasi ei tohi puudutada paljaste
kätega.
Vahetamisel kasutada ainult sama
tüüpi lampi.
Vahetada esitulede lambid
mootoriruumi seest.
Halogeen-esilaternad
Bihalogeen-esituled (1) ühe lambiga
lähi- ja kaugtuledeks.

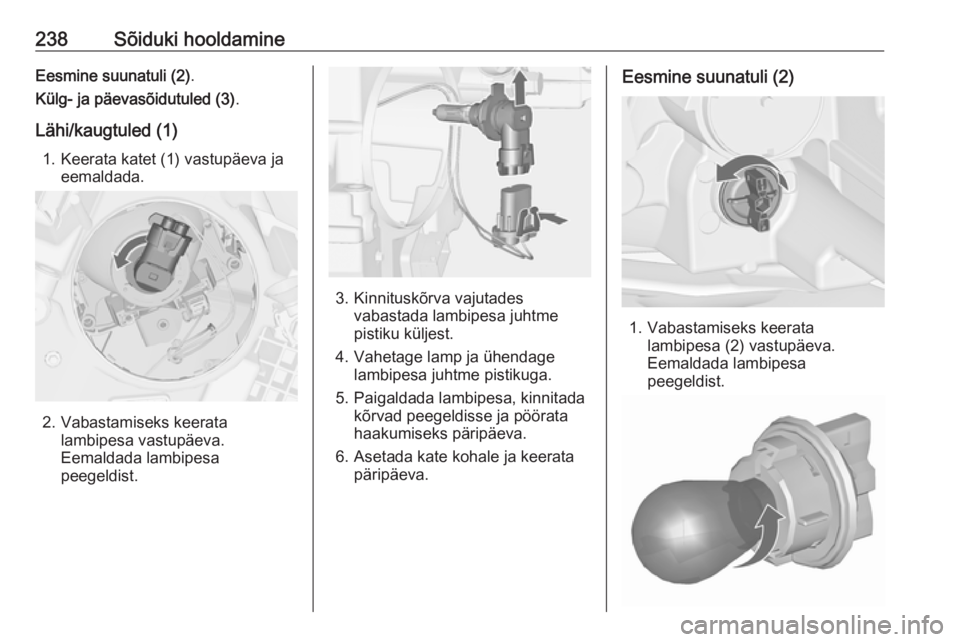

238Sõiduki hooldamineEesmine suunatuli (2).
Külg- ja päevasõidutuled (3) .
Lähi/kaugtuled (1) 1. Keerata katet (1) vastupäeva ja eemaldada.
2. Vabastamiseks keerata lambipesa vastupäeva.
Eemaldada lambipesa
peegeldist.
3. Kinnituskõrva vajutades vabastada lambipesa juhtme
pistiku küljest.
4. Vahetage lamp ja ühendage lambipesa juhtme pistikuga.
5. Paigaldada lambipesa, kinnitada kõrvad peegeldisse ja pöörata
haakumiseks päripäeva.
6. Asetada kate kohale ja keerata päripäeva.
Eesmine suunatuli (2)
1. Vabastamiseks keerata lambipesa (2) vastupäeva.
Eemaldada lambipesa
peegeldist.
