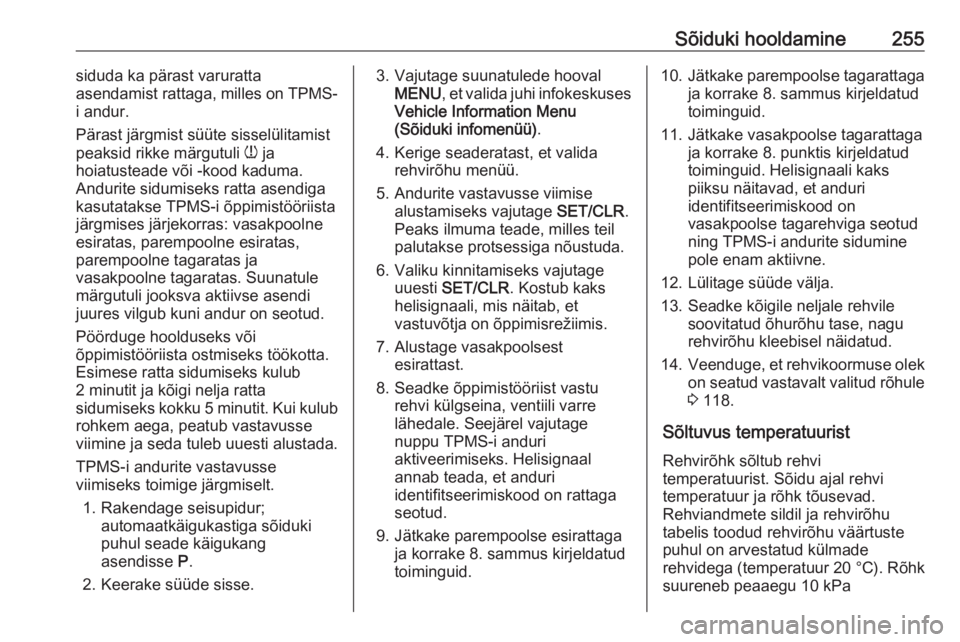

Sõiduki hooldamine255siduda ka pärast varuratta
asendamist rattaga, milles on TPMS-
i andur.
Pärast järgmist süüte sisselülitamist
peaksid rikke märgutuli w ja
hoiatusteade või -kood kaduma.
Andurite sidumiseks ratta asendiga
kasutatakse TPMS-i õppimistööriista
järgmises järjekorras: vasakpoolne
esiratas, parempoolne esiratas,
parempoolne tagaratas ja
vasakpoolne tagaratas. Suunatule
märgutuli jooksva aktiivse asendi
juures vilgub kuni andur on seotud.
Pöörduge hoolduseks või
õppimistööriista ostmiseks töökotta.
Esimese ratta sidumiseks kulub
2 minutit ja kõigi nelja ratta
sidumiseks kokku 5 minutit. Kui kulub
rohkem aega, peatub vastavusse
viimine ja seda tuleb uuesti alustada.
TPMS-i andurite vastavusse
viimiseks toimige järgmiselt.
1. Rakendage seisupidur; automaatkäigukastiga sõiduki
puhul seade käigukang
asendisse P.
2. Keerake süüde sisse.3. Vajutage suunatulede hooval MENU , et valida juhi infokeskuses
Vehicle Information Menu
(Sõiduki infomenüü) .
4. Kerige seaderatast, et valida rehvirõhu menüü.
5. Andurite vastavusse viimise alustamiseks vajutage SET/CLR.
Peaks ilmuma teade, milles teil
palutakse protsessiga nõustuda.
6. Valiku kinnitamiseks vajutage uuesti SET/CLR . Kostub kaks
helisignaali, mis näitab, et vastuvõtja on õppimisrežiimis.
7. Alustage vasakpoolsest esirattast.
8. Seadke õppimistööriist vastu rehvi külgseina, ventiili varre
lähedale. Seejärel vajutage
nuppu TPMS-i anduri
aktiveerimiseks. Helisignaal
annab teada, et anduri identifitseerimiskood on rattaga
seotud.
9. Jätkake parempoolse esirattaga ja korrake 8. sammus kirjeldatud
toiminguid.10. Jätkake parempoolse tagarattaga
ja korrake 8. sammus kirjeldatud
toiminguid.
11. Jätkake vasakpoolse tagarattaga ja korrake 8. punktis kirjeldatud
toiminguid. Helisignaali kaks
piiksu näitavad, et anduri
identifitseerimiskood on
vasakpoolse tagarehviga seotud
ning TPMS-i andurite sidumine
pole enam aktiivne.
12. Lülitage süüde välja.
13. Seadke kõigile neljale rehvile soovitatud õhurõhu tase, nagu
rehvirõhu kleebisel näidatud.
14. Veenduge, et rehvikoormuse olek
on seatud vastavalt valitud rõhule 3 118.
Sõltuvus temperatuurist Rehvirõhk sõltub rehvi
temperatuurist. Sõidu ajal rehvi
temperatuur ja rõhk tõusevad.
Rehviandmete sildil ja rehvirõhu
tabelis toodud rehvirõhu väärtuste
puhul on arvestatud külmade
rehvidega (temperatuur 20 °C). Rõhk
suureneb peaaegu 10 kPa

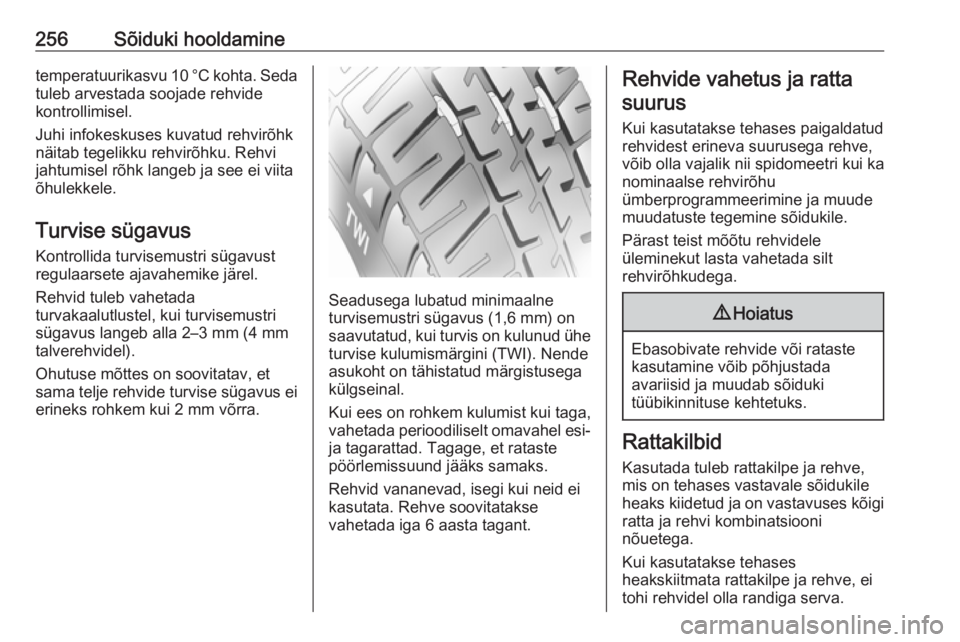

256Sõiduki hooldaminetemperatuurikasvu 10 °C kohta. Seda
tuleb arvestada soojade rehvide
kontrollimisel.
Juhi infokeskuses kuvatud rehvirõhk näitab tegelikku rehvirõhku. Rehvi
jahtumisel rõhk langeb ja see ei viita
õhulekkele.
Turvise sügavus
Kontrollida turvisemustri sügavust
regulaarsete ajavahemike järel.
Rehvid tuleb vahetada
turvakaalutlustel, kui turvisemustri
sügavus langeb alla 2–3 mm (4 mm
talverehvidel).
Ohutuse mõttes on soovitatav, et
sama telje rehvide turvise sügavus ei
erineks rohkem kui 2 mm võrra.
Seadusega lubatud minimaalne
turvisemustri sügavus (1,6 mm) on
saavutatud, kui turvis on kulunud ühe turvise kulumismärgini (TWI). Nende
asukoht on tähistatud märgistusega
külgseinal.
Kui ees on rohkem kulumist kui taga,
vahetada perioodiliselt omavahel esi-
ja tagarattad. Tagage, et rataste
pöörlemissuund jääks samaks.
Rehvid vananevad, isegi kui neid ei
kasutata. Rehve soovitatakse
vahetada iga 6 aasta tagant.
Rehvide vahetus ja ratta
suurus
Kui kasutatakse tehases paigaldatud
rehvidest erineva suurusega rehve,
võib olla vajalik nii spidomeetri kui ka nominaalse rehvirõhu
ümberprogrammeerimine ja muude
muudatuste tegemine sõidukile.
Pärast teist mõõtu rehvidele
üleminekut lasta vahetada silt
rehvirõhkudega.9 Hoiatus
Ebasobivate rehvide või rataste
kasutamine võib põhjustada
avariisid ja muudab sõiduki
tüübikinnituse kehtetuks.
Rattakilbid
Kasutada tuleb rattakilpe ja rehve,
mis on tehases vastavale sõidukile
heaks kiidetud ja on vastavuses kõigi ratta ja rehvi kombinatsiooni
nõuetega.
Kui kasutatakse tehases
heakskiitmata rattakilpe ja rehve, ei
tohi rehvidel olla randiga serva.

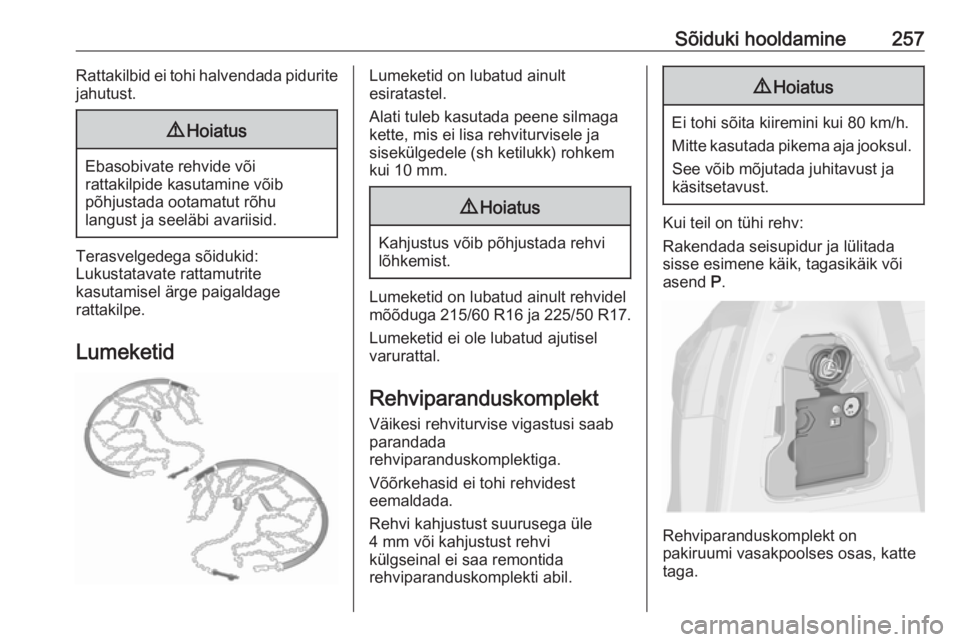

Sõiduki hooldamine257Rattakilbid ei tohi halvendada pidurite
jahutust.9 Hoiatus
Ebasobivate rehvide või
rattakilpide kasutamine võib
põhjustada ootamatut rõhu
langust ja seeläbi avariisid.
Terasvelgedega sõidukid:
Lukustatavate rattamutrite
kasutamisel ärge paigaldage
rattakilpe.
Lumeketid
Lumeketid on lubatud ainult
esiratastel.
Alati tuleb kasutada peene silmaga
kette, mis ei lisa rehviturvisele ja sisekülgedele (sh ketilukk) rohkem
kui 10 mm.9 Hoiatus
Kahjustus võib põhjustada rehvi
lõhkemist.
Lumeketid on lubatud ainult rehvidel mõõduga 215/60 R16 ja 225/50 R17.
Lumeketid ei ole lubatud ajutisel varurattal.
Rehviparanduskomplekt Väikesi rehviturvise vigastusi saab
parandada
rehviparanduskomplektiga.
Võõrkehasid ei tohi rehvidest
eemaldada.
Rehvi kahjustust suurusega üle
4 mm või kahjustust rehvi
külgseinal ei saa remontida
rehviparanduskomplekti abil.
9 Hoiatus
Ei tohi sõita kiiremini kui 80 km/h.
Mitte kasutada pikema aja jooksul. See võib mõjutada juhitavust ja
käsitsetavust.
Kui teil on tühi rehv:
Rakendada seisupidur ja lülitada
sisse esimene käik, tagasikäik või
asend P.
Rehviparanduskomplekt on
pakiruumi vasakpoolses osas, katte
taga.

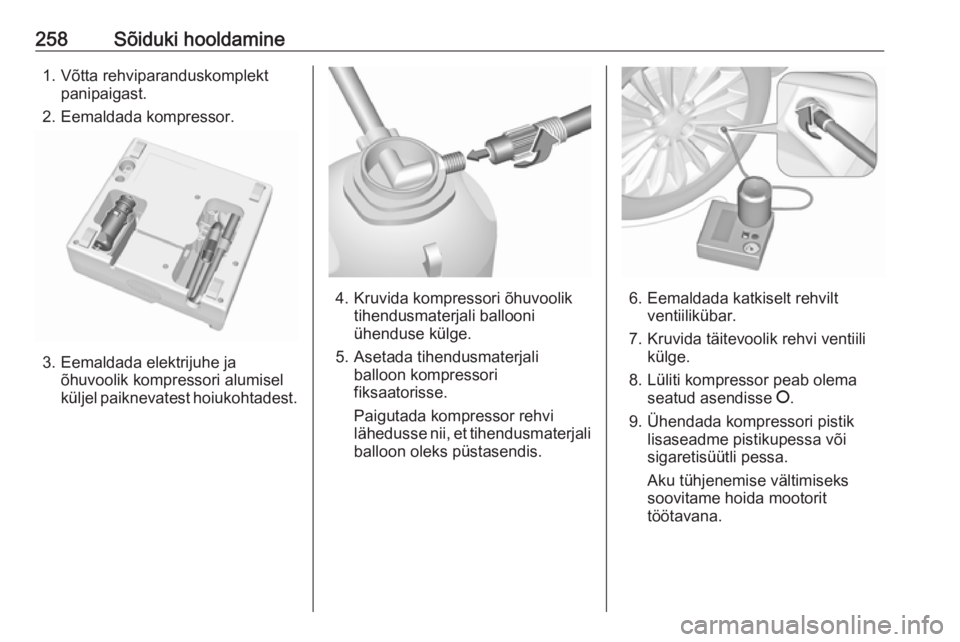

258Sõiduki hooldamine1. Võtta rehviparanduskomplektpanipaigast.
2. Eemaldada kompressor.
3. Eemaldada elektrijuhe ja õhuvoolik kompressori alumisel
küljel paiknevatest hoiukohtadest.
4. Kruvida kompressori õhuvoolik tihendusmaterjali ballooni
ühenduse külge.
5. Asetada tihendusmaterjali balloon kompressori
fiksaatorisse.
Paigutada kompressor rehvi
lähedusse nii, et tihendusmaterjali
balloon oleks püstasendis.6. Eemaldada katkiselt rehvilt ventiilikübar.
7. Kruvida täitevoolik rehvi ventiili külge.
8. Lüliti kompressor peab olema seatud asendisse J.
9. Ühendada kompressori pistik lisaseadme pistikupessa või
sigaretisüütli pessa.
Aku tühjenemise vältimiseks
soovitame hoida mootorit
töötavana.

Sõiduki hooldamine259
10. Seada klahvlüliti kompressoriasendisse I. Rehvi täidetakse
tihendusmaterjaliga.
11. Kompressori manomeeter näitab lühiajaliselt kuni 6 baari, kui
tihendusmaterjali balloon
tühjeneb (umbes 30 sekundit).
Seejärel hakkab rõhk langema.
12. Kogu tihendusmaterjal on pumbatud rehvi sisse. Seejärel
rehv survestatakse.
13. Ettenähtud rehvirõhk peaks saavutatama 10 minuti jooksul.
Rehvirõhk 3 293. Kui õige rõhk
on saavutatud, lülitada
kompressor välja.Kui ettenähtud rehvirõhku ei
saavutata 10 minuti jooksul,
eemaldada
rehviparanduskomplekt.
Liigutada sõidukit ühe
rehvipöörde võrra.
Taasühendada
rehviparanduskomplekt ja jätkata
täitmisprotseduuri 10 minuti
jooksul. Kui ettenähtud rehvirõhku ikka ei saavutata, on rehv liiga
tugevalt vigastatud. Pöörduda abi
saamiseks hooldustöökotta.
Lasta ülemäärane õhk rehvist
välja rehvirõhu näidiku kohal
oleva nupu abil.
Kompressorit ei tohi lasta töötada
kauem kui 10 minutit.
14. Eemaldada rehviparanduskomplekt. Vajutadariivi kronsteinil, et eemaldada
tihendusmaterjali balloon
kronsteini küljest. Kruvida
rehvipumpamisvoolik
tihendusmaterjali ballooni vaba
ühenduse külge. See hoiab ära
tihendusmaterjali väljavoolamise.
Panna rehviparanduskomplekt
pakiruumi hoiukohta.
15. Eemaldada riidelapiga üleliigne tihendusvahend.
16. Võtta maksimaalset lubatud kiirust näitav silt tihendusmaterjaliballoonilt ja kinnitada juhi
vaatevälja.
17. Jätkata kohe sõitu, et tihend jaotuks rehvis ühtlaselt. Umbes
10 km (kuid mitte rohkem kui
10 minuti) läbimise järel peatuda
ja kontrollida rehvirõhku. Seda
tehes kruvida kompressori
õhuvoolik otse rehvi ventiili ja
kompressori külge.

260Sõiduki hooldamine
Kui rehvirõhk on üle 1,3 baari,
seada see õige väärtuseni.
Korrata protseduuri, kuni rõhulangust enam ei ole.
Kui rehvirõhk on langenud alla
1,3 baari, ei tohi sõidukit
kasutada. Pöörduda abi
saamiseks hooldustöökotta.
18. Panna rehviparanduskomplekt pakiruumi hoiukohta.
Märkus
Parandatud rehvi sõiduomadused
on tugevasti mõjutatud, seepärast
tuleb see rehv asendada.
Kui on kuulda ebatavalist müra või
kompressor läheb kuumaks, lülitada
kompressor vähemalt 30 minutiks
välja.
Sissehitatud ülerõhuklapp avaneb rõhul 7 baari.
Jälgida komplekti aegumistähtaega. Pärast seda kuupäeva ei ole
tihendusomadused enam
garanteeritud. Pöörata tähelepanu
säilitusteabele tihendusmaterjali
balloonil.
Asendada kasutatud
tihendusmaterjali balloon.
Kahjutustada balloon vastavalt
kehtivatele seadustele.
Kompressorit ja tihendusmaterjali
saab kasutada alates temperatuurist
umbes -30 °C.
Lisatud adaptereid saab kasutada
teiste esemete, nt jalgpallid,
õhkmadratsid, kummipaadid jms
täispumpamiseks. Need paiknevad
kompressori alumisel küljel.
Eemaldamiseks kruvida külge
kompressori õhuvoolik ja võtta
adapter välja.Ratta vahetus
Varuratta asemel võib sõiduk olla
varustatud
rehviparanduskomplektiga 3 257.
Teha järgmised ettevalmistused ja järgida järgmist teave:
● Parkida sõiduk tasasele, kõvale ja mittelibisevale pinnale.
Esirattad peavad olema
otseasendis.
● Rakendada seisupidur ja lülitada sisse esimene käik, tagasikäik
või asend P.
● Eemaldada varuratas 3 263.
● Kunagi ei tohi vahetada rohkem kui üht ratast korraga.
● Kasutada tungrauda ainult ratta vahetamiseks rehvipurunemise
korral, mitte hooajaliseks talve-
või suverehvide vahetamiseks.
● Tungraud on hooldusvaba.
● Kui pind, millel sõiduk seisab, on pehme, tuleb tungraua alla
asetada kõva plaat (max 1 cm
paksune).

Sõiduki hooldamine261● Tühjendage sõiduk ennetungrauaga üles tõstmist
rasketest esemetest.
● Ülestõstetud sõidukis ei tohi olla inimesi ega loomi.
● Kunagi ei tohi ronida ülestõstetud
sõiduki alla.
● Tungrauaga ülestõstetud sõidukit ei tohi käivitada.
● Enne ratta paigaldamist puhastada rattamutreid ja keeret
puhta lapiga.9 Hoiatus
Ärge määrige rattapolti, rattamutrit
ega rattamutri koonust.
1. Vabastada rattamutrite kate kruvikeerajaga ja eemaldada.
Tõmmata ära ilukilp. Sõiduki
tööriistad 3 251.
Kergmetallveljed: Vabastada
rattamutrite kate kruvikeerajaga ja
eemaldada. Ratta kaitsmiseks
panna kruvikeeraja ja
kergmetallvelje vahele pehme
riie.
2. Võtta välja rattavõti; paigaldada tagades, et see paikneb ohutult
ning keerata iga mutrit poole
pöörde võrra lahti.
Rattad võivad olla kaitstud
lukustatavate rattamutritega.
Nende spetsiaalsete mutrite
lõdvendamiseks tuleb enne
rattavõtme paigaldamist kinnitada mutri külge võtmeadapter.
Adapter paikneb kindalaekas.3. Mõnel versioonil võib olla sõiduki tungraua paigaldamiskoht
kaetud. Tõmmake kate külje
poole välja.

262Sõiduki hooldamine4. Veenduda, et tungraud onpaigutatud täpselt tungraua
toetuspunkti alla.
5. Seada tungraud vajalikule kõrgusele. Paigutada see otse
tõstekoha alla viisil, mis välistab
selle libisemise.
Kui tungraud on õiges asendis,
kinnitada rattavõti ja pöörata
rattavõtit, kuni ratas on maast
lahti.
6. Keerata rattamutrid lahti.
7. Vahetada ratas. Varuratas 3 263.
8. Keerata rattamutrid kinni.
9. Lasta sõiduk alla.
10. Paigaldada rattavõti kindlalt oma kohale ja keerata mutrid kinni
ristjärjestuses. Pingutusmoment
on 140 Nm.
11. Rattakilpi paigaldades asetada ventiiliava rattakilbil kohakuti rehvi
ventiiliga.
Paigaldada rattamutrite katted.
12. Paigaldage sõiduki tungraua paigaldamiskohale kate.
13. Pange asendatud ratas 3 263,
sõiduki tööriistad 3 251 ja
vargamutrite adapter 3 68 tagasi
sõidukisse.
14. Kontrollida paigaldatud rehvi rõhku ja rattamutrite
pingutusmomenti niipea, kui
võimalik.
Lasta katkine rehv asendada või
parandada, niipea kui võimalik.
Tõsteplatvormi tõsteasend
