2016 OPEL ZAFIRA C Omaniku käsiraamat (in Estonian)

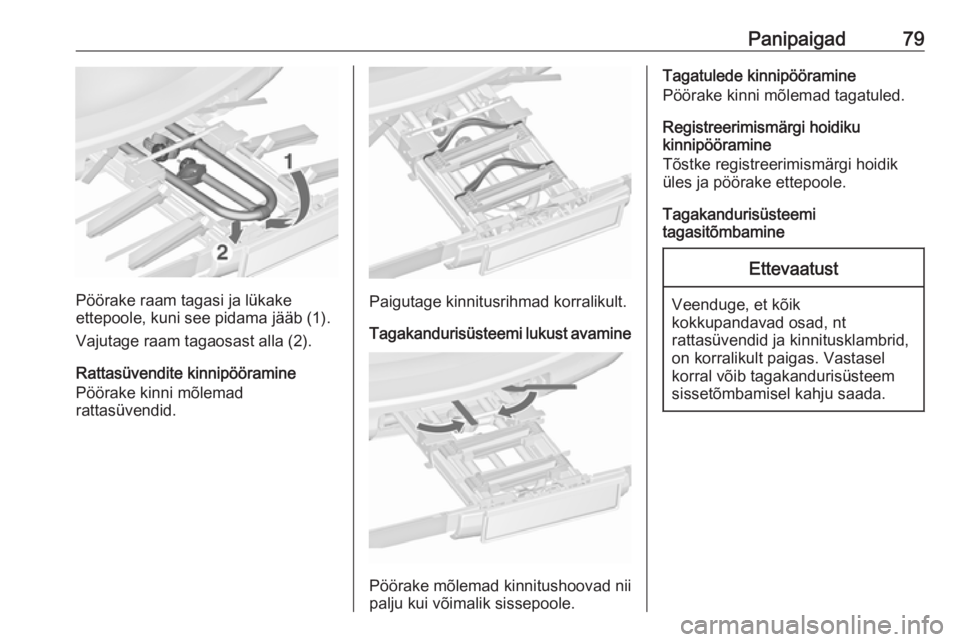

Panipaigad79
Pöörake raam tagasi ja lükake
ettepoole, kuni see pidama jääb (1).
Vajutage raam tagaosast alla (2).
Rattasüvendite kinnipööramine
Pöörake kinni mõlemad
rattasüvendid.Paigutage kinnitusrihmad korralikult.
Tagakandurisüsteemi lukust avamine
Pöörake mõlemad kinnitushoovad nii
palju kui võimalik sissepoole.
Tagatulede kinnipööramine
Pöörake kinni mõlemad tagatuled.
Registreerimismärgi hoidiku
kinnipööramine
Tõstke registreerimismärgi hoidik
üles ja pöörake ettepoole.
Tagakandurisüsteemi
tagasitõmbamineEttevaatust
Veenduge, et kõik
kokkupandavad osad, nt
rattasüvendid ja kinnitusklambrid,
on korralikult paigas. Vastasel
korral võib tagakandurisüsteem
sissetõmbamisel kahju saada.

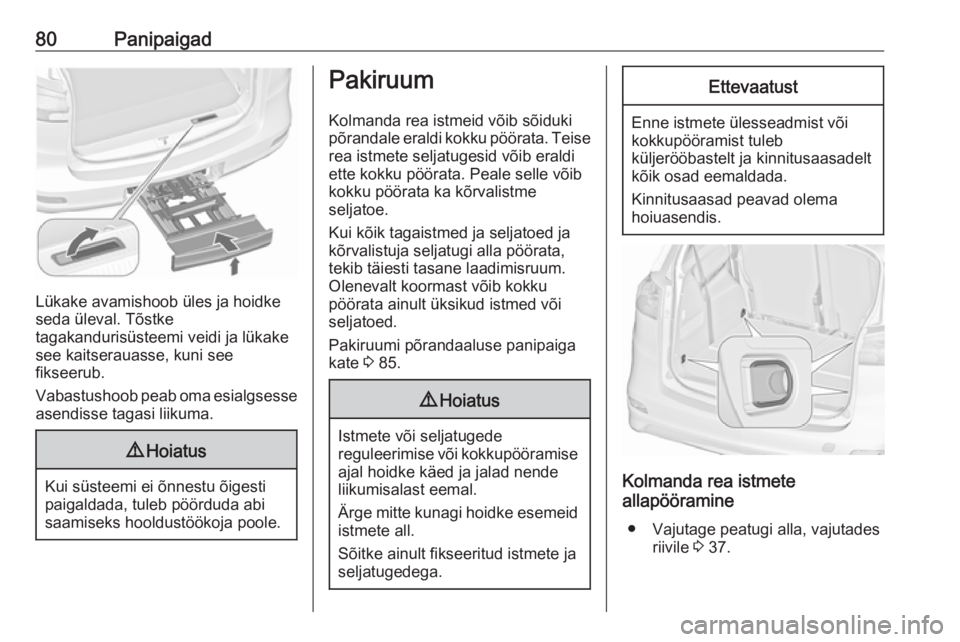

80Panipaigad
Lükake avamishoob üles ja hoidke
seda üleval. Tõstke
tagakandurisüsteemi veidi ja lükake
see kaitserauasse, kuni see
fikseerub.
Vabastushoob peab oma esialgsesse asendisse tagasi liikuma.
9 Hoiatus
Kui süsteemi ei õnnestu õigesti
paigaldada, tuleb pöörduda abi saamiseks hooldustöökoja poole.
Pakiruum
Kolmanda rea istmeid võib sõiduki
põrandale eraldi kokku pöörata. Teise rea istmete seljatugesid võib eraldi
ette kokku pöörata. Peale selle võib
kokku pöörata ka kõrvalistme
seljatoe.
Kui kõik tagaistmed ja seljatoed ja
kõrvalistuja seljatugi alla pöörata,
tekib täiesti tasane laadimisruum.
Olenevalt koormast võib kokku
pöörata ainult üksikud istmed või
seljatoed.
Pakiruumi põrandaaluse panipaiga
kate 3 85.9 Hoiatus
Istmete või seljatugede
reguleerimise või kokkupööramise ajal hoidke käed ja jalad nende
liikumisalast eemal.
Ärge mitte kunagi hoidke esemeid istmete all.
Sõitke ainult fikseeritud istmete ja
seljatugedega.
Ettevaatust
Enne istmete ülesseadmist või
kokkupööramist tuleb
küljerööbastelt ja kinnitusaasadelt kõik osad eemaldada.
Kinnitusaasad peavad olema
hoiuasendis.
Kolmanda rea istmete
allapööramine
● Vajutage peatugi alla, vajutades riivile 3 37.

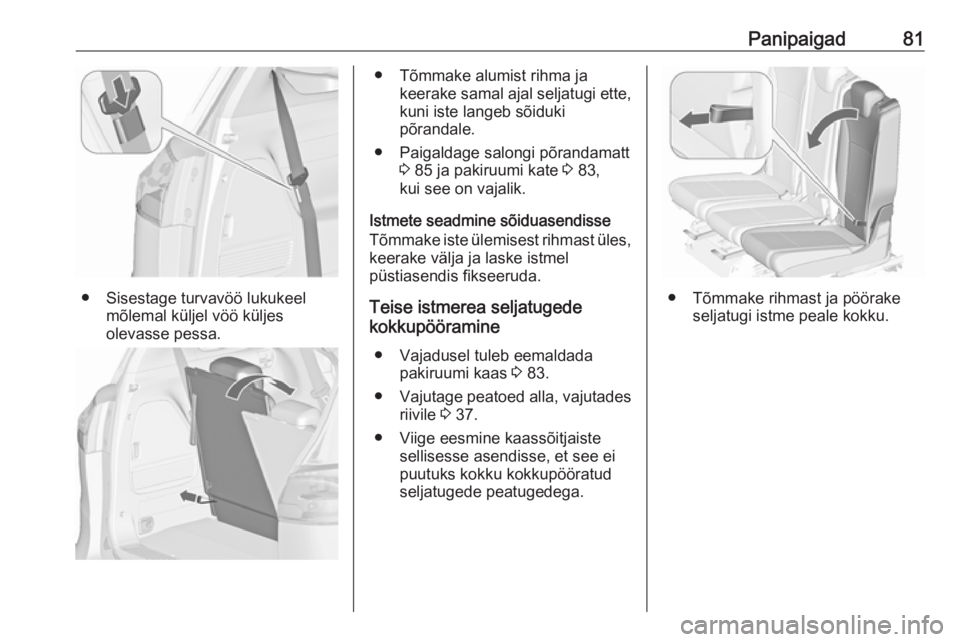

Panipaigad81
● Sisestage turvavöö lukukeelmõlemal küljel vöö küljes
olevasse pessa.
● Tõmmake alumist rihma ja keerake samal ajal seljatugi ette,
kuni iste langeb sõiduki
põrandale.
● Paigaldage salongi põrandamatt 3 85 ja pakiruumi kate 3 83,
kui see on vajalik.
Istmete seadmine sõiduasendisse
Tõmmake iste ülemisest rihmast üles,
keerake välja ja laske istmel
püstiasendis fikseeruda.
Teise istmerea seljatugede
kokkupööramine
● Vajadusel tuleb eemaldada pakiruumi kaas 3 83.
● Vajutage peatoed alla, vajutades
riivile 3 37.
● Viige eesmine kaassõitjaiste sellisesse asendisse, et see ei
puutuks kokku kokkupööratud
seljatugede peatugedega.
● Tõmmake rihmast ja pöörake seljatugi istme peale kokku.

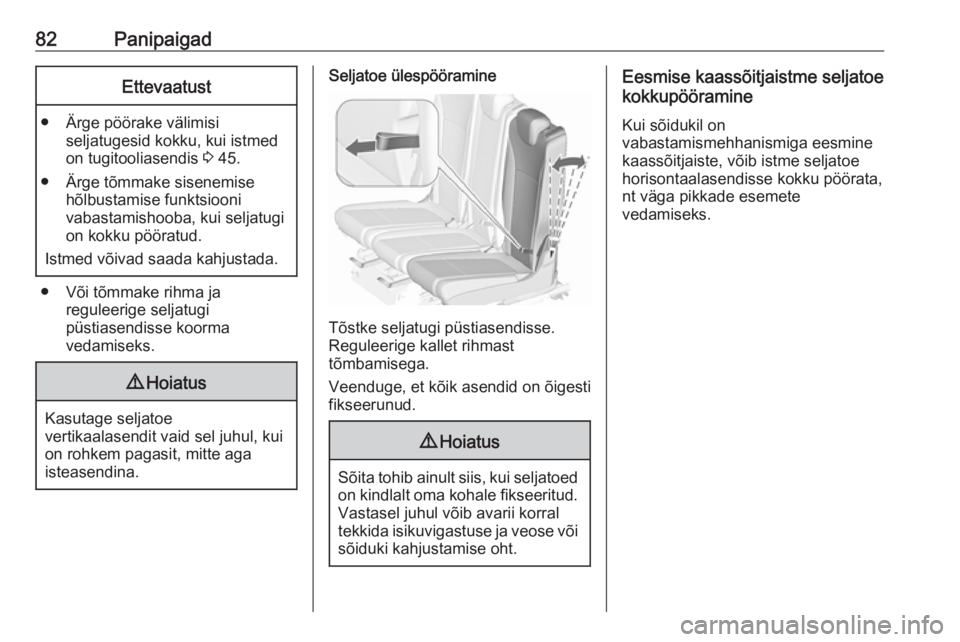

82PanipaigadEttevaatust
● Ärge pöörake välimisiseljatugesid kokku, kui istmed
on tugitooliasendis 3 45.
● Ärge tõmmake sisenemise hõlbustamise funktsiooni
vabastamishooba, kui seljatugi on kokku pööratud.
Istmed võivad saada kahjustada.
● Või tõmmake rihma ja reguleerige seljatugi
püstiasendisse koorma
vedamiseks.
9 Hoiatus
Kasutage seljatoe
vertikaalasendit vaid sel juhul, kui
on rohkem pagasit, mitte aga
isteasendina.
Seljatoe ülespööramine
Tõstke seljatugi püstiasendisse.
Reguleerige kallet rihmast
tõmbamisega.
Veenduge, et kõik asendid on õigesti fikseerunud.
9 Hoiatus
Sõita tohib ainult siis, kui seljatoed
on kindlalt oma kohale fikseeritud.Vastasel juhul võib avarii korral
tekkida isikuvigastuse ja veose või
sõiduki kahjustamise oht.
Eesmise kaassõitjaistme seljatoe
kokkupööramine
Kui sõidukil on
vabastamismehhanismiga eesmine
kaassõitjaiste, võib istme seljatoe
horisontaalasendisse kokku pöörata,
nt väga pikkade esemete
vedamiseks.

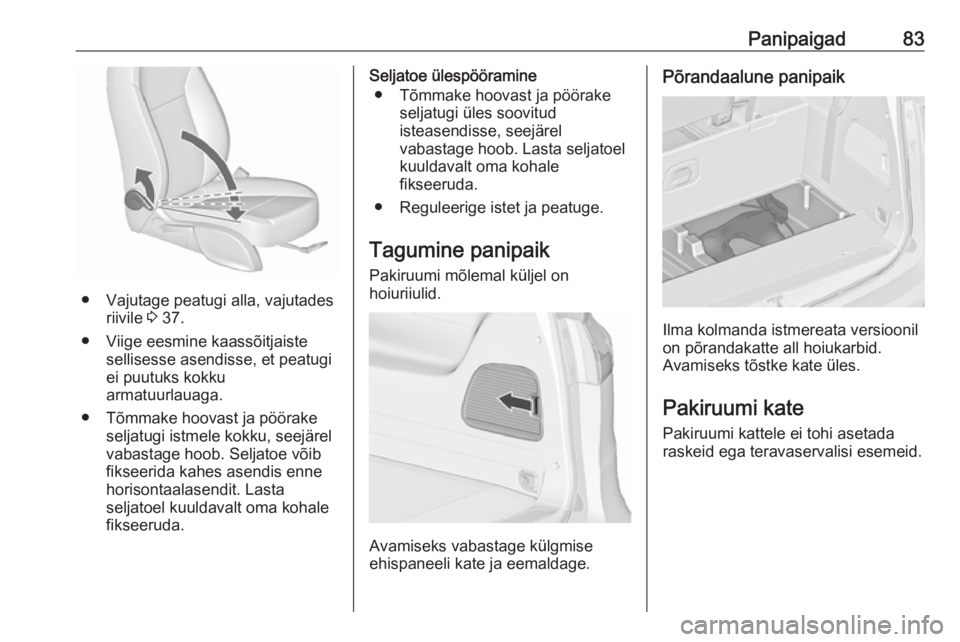

Panipaigad83
● Vajutage peatugi alla, vajutadesriivile 3 37.
● Viige eesmine kaassõitjaiste sellisesse asendisse, et peatugi
ei puutuks kokku
armatuurlauaga.
● Tõmmake hoovast ja pöörake seljatugi istmele kokku, seejärelvabastage hoob. Seljatoe võib
fikseerida kahes asendis enne
horisontaalasendit. Lasta
seljatoel kuuldavalt oma kohale
fikseeruda.
Seljatoe ülespööramine
● Tõmmake hoovast ja pöörake seljatugi üles soovitud
isteasendisse, seejärel
vabastage hoob. Lasta seljatoel
kuuldavalt oma kohale
fikseeruda.
● Reguleerige istet ja peatuge.
Tagumine panipaik
Pakiruumi mõlemal küljel on
hoiuriiulid.
Avamiseks vabastage külgmise
ehispaneeli kate ja eemaldage.
Põrandaalune panipaik
Ilma kolmanda istmereata versioonil
on põrandakatte all hoiukarbid.
Avamiseks tõstke kate üles.
Pakiruumi kate Pakiruumi kattele ei tohi asetada
raskeid ega teravaservalisi esemeid.

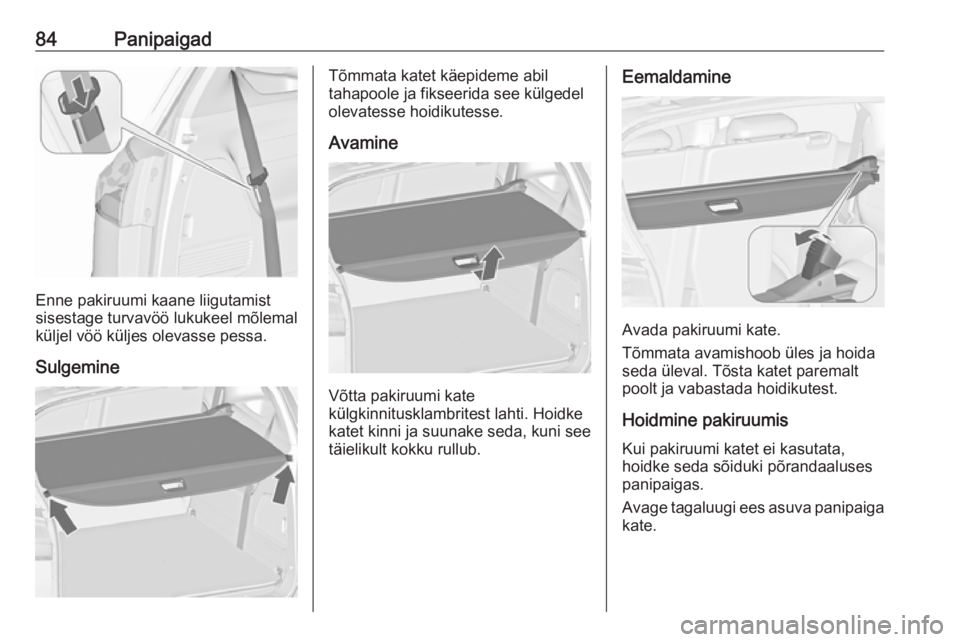

84Panipaigad
Enne pakiruumi kaane liigutamist
sisestage turvavöö lukukeel mõlemal
küljel vöö küljes olevasse pessa.
Sulgemine
Tõmmata katet käepideme abil
tahapoole ja fikseerida see külgedel
olevatesse hoidikutesse.
Avamine
Võtta pakiruumi kate
külgkinnitusklambritest lahti. Hoidke katet kinni ja suunake seda, kuni see
täielikult kokku rullub.
Eemaldamine
Avada pakiruumi kate.
Tõmmata avamishoob üles ja hoida
seda üleval. Tõsta katet paremalt
poolt ja vabastada hoidikutest.
Hoidmine pakiruumis Kui pakiruumi katet ei kasutata,
hoidke seda sõiduki põrandaaluses
panipaigas.
Avage tagaluugi ees asuva panipaiga
kate.

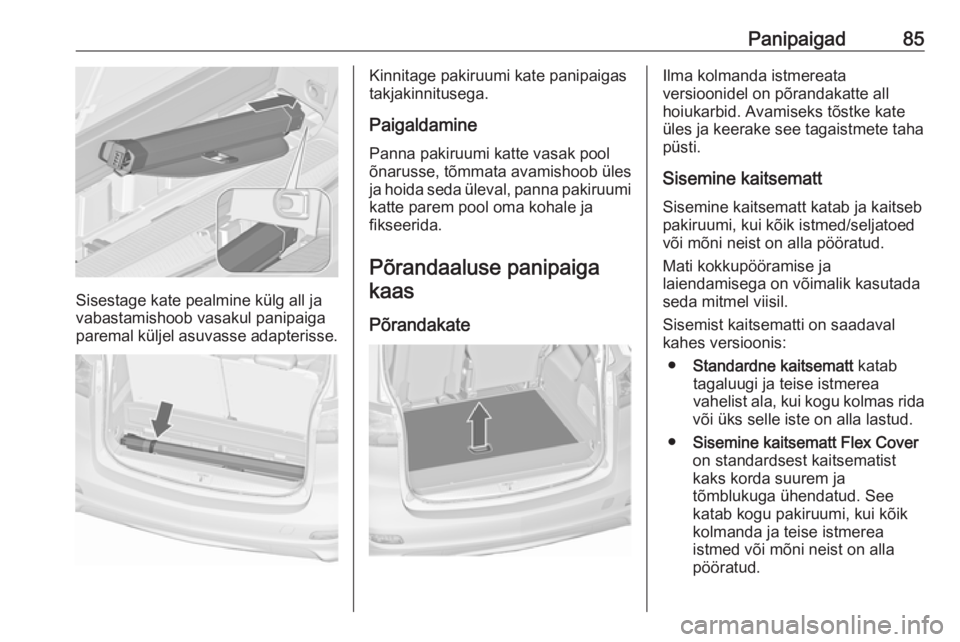

Panipaigad85
Sisestage kate pealmine külg all ja
vabastamishoob vasakul panipaiga
paremal küljel asuvasse adapterisse.
Kinnitage pakiruumi kate panipaigas
takjakinnitusega.
PaigaldaminePanna pakiruumi katte vasak pool
õnarusse, tõmmata avamishoob üles
ja hoida seda üleval, panna pakiruumi
katte parem pool oma kohale ja
fikseerida.
Põrandaaluse panipaiga kaas
PõrandakateIlma kolmanda istmereata
versioonidel on põrandakatte all
hoiukarbid. Avamiseks tõstke kate
üles ja keerake see tagaistmete taha
püsti.
Sisemine kaitsematt Sisemine kaitsematt katab ja kaitseb
pakiruumi, kui kõik istmed/seljatoed
või mõni neist on alla pööratud.
Mati kokkupööramise ja
laiendamisega on võimalik kasutada
seda mitmel viisil.
Sisemist kaitsematti on saadaval
kahes versioonis:
● Standardne kaitsematt katab
tagaluugi ja teise istmerea
vahelist ala, kui kogu kolmas rida
või üks selle iste on alla lastud.
● Sisemine kaitsematt Flex Cover
on standardsest kaitsematist
kaks korda suurem ja
tõmblukuga ühendatud. See
katab kogu pakiruumi, kui kõik
kolmanda ja teise istmerea
istmed või mõni neist on alla pööratud.

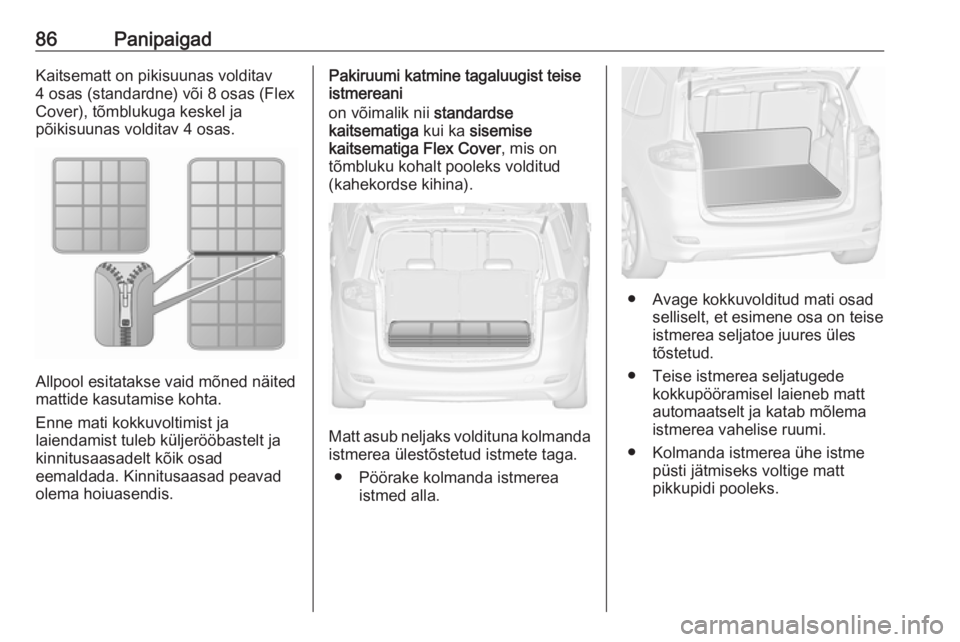

86PanipaigadKaitsematt on pikisuunas volditav
4 osas (standardne) või 8 osas (Flex
Cover), tõmblukuga keskel ja
põikisuunas volditav 4 osas.
Allpool esitatakse vaid mõned näited
mattide kasutamise kohta.
Enne mati kokkuvoltimist ja
laiendamist tuleb küljerööbastelt ja
kinnitusaasadelt kõik osad
eemaldada. Kinnitusaasad peavad
olema hoiuasendis.
Pakiruumi katmine tagaluugist teise
istmereani
on võimalik nii standardse
kaitsematiga kui ka sisemise
kaitsematiga Flex Cover , mis on
tõmbluku kohalt pooleks volditud
(kahekordse kihina).
Matt asub neljaks voldituna kolmanda
istmerea ülestõstetud istmete taga.
● Pöörake kolmanda istmerea istmed alla.
● Avage kokkuvolditud mati osadselliselt, et esimene osa on teise
istmerea seljatoe juures üles
tõstetud.
● Teise istmerea seljatugede kokkupööramisel laieneb matt
automaatselt ja katab mõlema
istmerea vahelise ruumi.
● Kolmanda istmerea ühe istme püsti jätmiseks voltige matt
pikkupidi pooleks.
