2016 OPEL ZAFIRA C Omaniku käsiraamat (in Estonian)

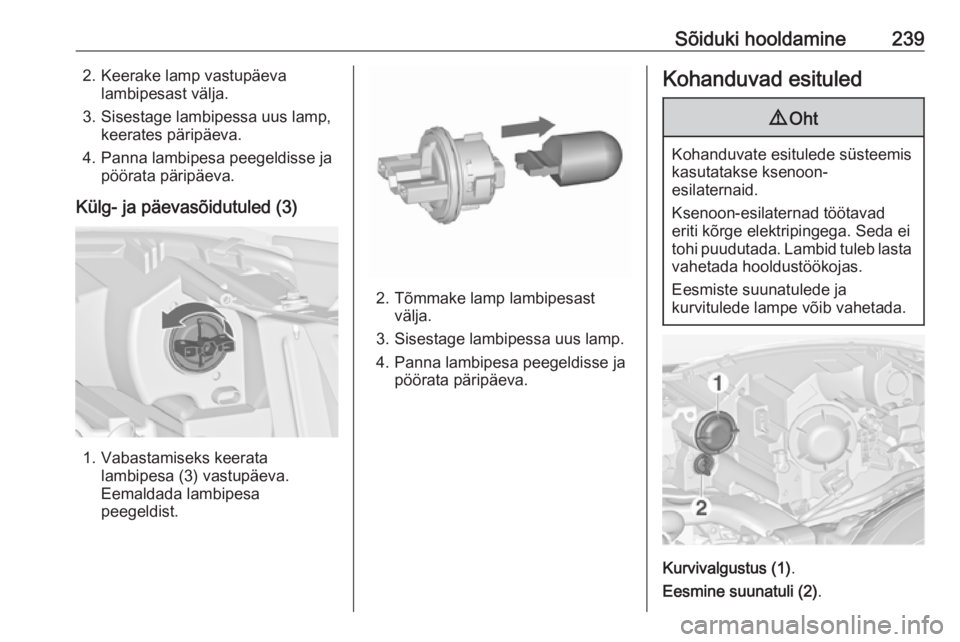

Sõiduki hooldamine2392. Keerake lamp vastupäevalambipesast välja.
3. Sisestage lambipessa uus lamp, keerates päripäeva.
4. Panna lambipesa peegeldisse ja pöörata päripäeva.
Külg- ja päevasõidutuled (3)
1. Vabastamiseks keerata lambipesa (3) vastupäeva.
Eemaldada lambipesa
peegeldist.
2. Tõmmake lamp lambipesast välja.
3. Sisestage lambipessa uus lamp. 4. Panna lambipesa peegeldisse ja pöörata päripäeva.
Kohanduvad esituled9 Oht
Kohanduvate esitulede süsteemis
kasutatakse ksenoon-
esilaternaid.
Ksenoon-esilaternad töötavad eriti kõrge elektripingega. Seda ei
tohi puudutada. Lambid tuleb lasta
vahetada hooldustöökojas.
Eesmiste suunatulede ja
kurvitulede lampe võib vahetada.
Kurvivalgustus (1) .
Eesmine suunatuli (2) .

240Sõiduki hooldamineKülg-/päevasõidutuled on
valgusdioodid ja neid ei saa
vahetada.
Kurvivalgustus (1) 1. Keerata katet (1) vastupäeva ja eemaldada.
2. Vabastamiseks keerata lambipesa vastupäeva.
Eemaldada lambipesa
peegeldist.
3. Tõmmake lamp juhtme pistiku küljest lahti.
4. Vahetage lamp ja ühendage lambipesa juhtme pistikuga.
5. Paigaldada lambipesa, kinnitada kõrvad peegeldisse ja pöörata
haakumiseks päripäeva.
6. Asetada kate kohale ja keerata päripäeva.
Eesmine suunatuli (2)
1. Vabastamiseks keerata lambipesa (2) vastupäeva.
Eemaldada lambipesa
peegeldist.

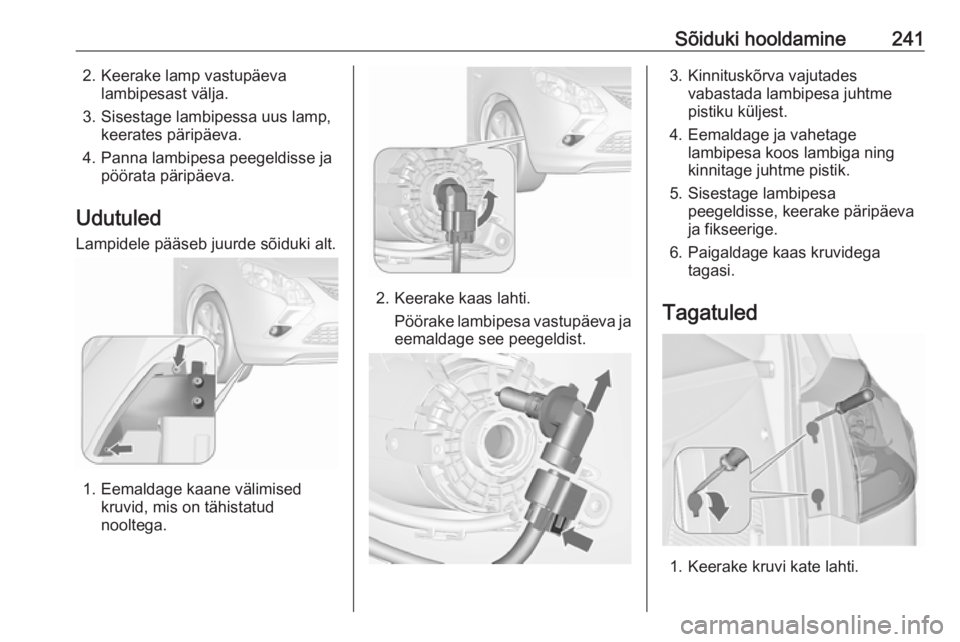

Sõiduki hooldamine2412. Keerake lamp vastupäevalambipesast välja.
3. Sisestage lambipessa uus lamp, keerates päripäeva.
4. Panna lambipesa peegeldisse ja pöörata päripäeva.
Udutuled
Lampidele pääseb juurde sõiduki alt.
1. Eemaldage kaane välimised kruvid, mis on tähistatud
nooltega.
2. Keerake kaas lahti.
Pöörake lambipesa vastupäeva ja
eemaldage see peegeldist.
3. Kinnituskõrva vajutades vabastada lambipesa juhtme
pistiku küljest.
4. Eemaldage ja vahetage lambipesa koos lambiga ning
kinnitage juhtme pistik.
5. Sisestage lambipesa peegeldisse, keerake päripäeva
ja fikseerige.
6. Paigaldage kaas kruvidega tagasi.
Tagatuled
1. Keerake kruvi kate lahti.

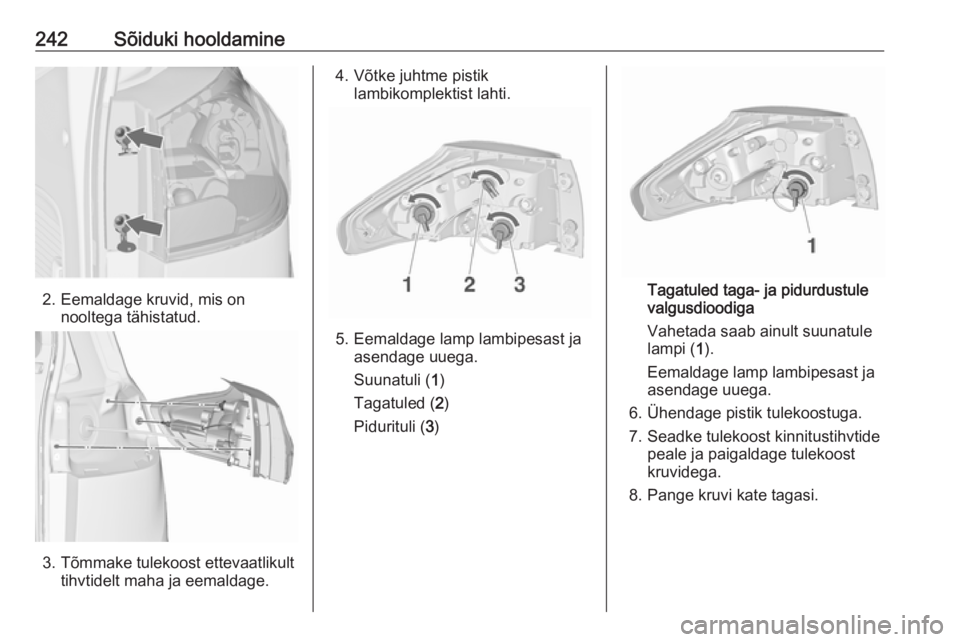

242Sõiduki hooldamine
2. Eemaldage kruvid, mis onnooltega tähistatud.
3. Tõmmake tulekoost ettevaatlikulttihvtidelt maha ja eemaldage.
4. Võtke juhtme pistiklambikomplektist lahti.
5. Eemaldage lamp lambipesast jaasendage uuega.
Suunatuli ( 1)
Tagatuled ( 2)
Pidurituli ( 3)
Tagatuled taga- ja pidurdustule
valgusdioodiga
Vahetada saab ainult suunatule
lampi ( 1).
Eemaldage lamp lambipesast ja
asendage uuega.
6. Ühendage pistik tulekoostuga.
7. Seadke tulekoost kinnitustihvtide peale ja paigaldage tulekoost
kruvidega.
8. Pange kruvi kate tagasi.

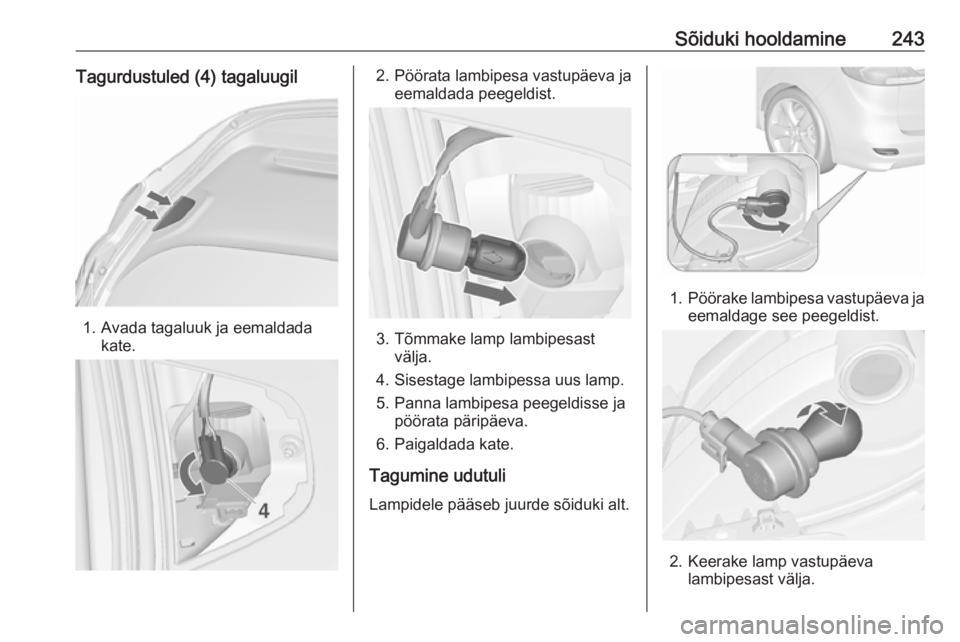

Sõiduki hooldamine243Tagurdustuled (4) tagaluugil
1. Avada tagaluuk ja eemaldadakate.
2. Pöörata lambipesa vastupäeva ja eemaldada peegeldist.
3. Tõmmake lamp lambipesastvälja.
4. Sisestage lambipessa uus lamp.
5. Panna lambipesa peegeldisse ja pöörata päripäeva.
6. Paigaldada kate.
Tagumine udutuli Lampidele pääseb juurde sõiduki alt.
1. Pöörake lambipesa vastupäeva ja
eemaldage see peegeldist.
2. Keerake lamp vastupäeva lambipesast välja.

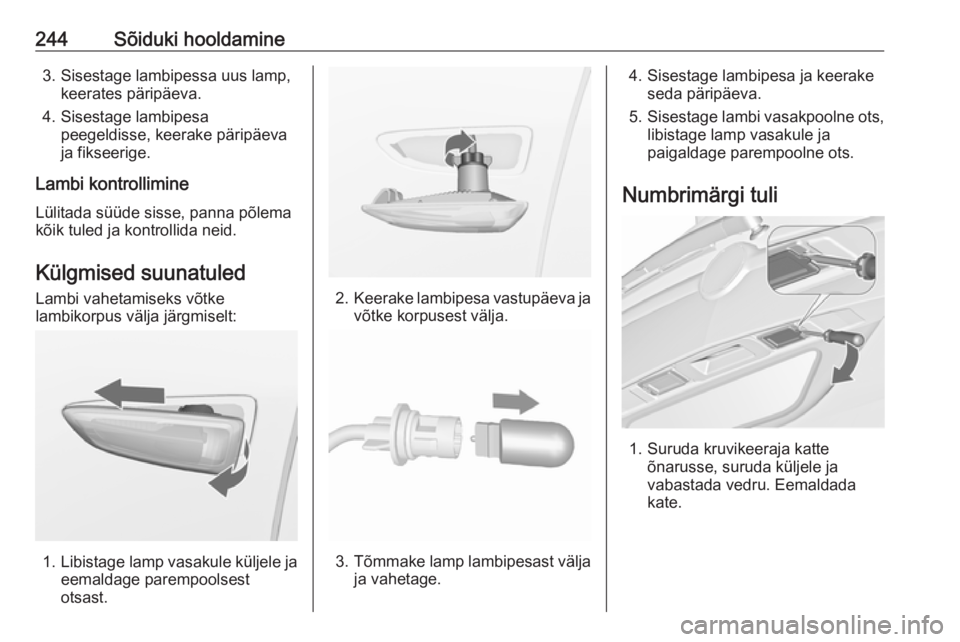

244Sõiduki hooldamine3. Sisestage lambipessa uus lamp,keerates päripäeva.
4. Sisestage lambipesa peegeldisse, keerake päripäeva
ja fikseerige.
Lambi kontrollimine
Lülitada süüde sisse, panna põlema
kõik tuled ja kontrollida neid.
Külgmised suunatuled Lambi vahetamiseks võtke
lambikorpus välja järgmiselt:
1. Libistage lamp vasakule küljele ja
eemaldage parempoolsest
otsast.
2. Keerake lambipesa vastupäeva ja
võtke korpusest välja.
3. Tõmmake lamp lambipesast välja
ja vahetage.
4. Sisestage lambipesa ja keerake seda päripäeva.
5. Sisestage lambi vasakpoolne ots,
libistage lamp vasakule ja
paigaldage parempoolne ots.
Numbrimärgi tuli
1. Suruda kruvikeeraja katte õnarusse, suruda küljele ja
vabastada vedru. Eemaldada
kate.

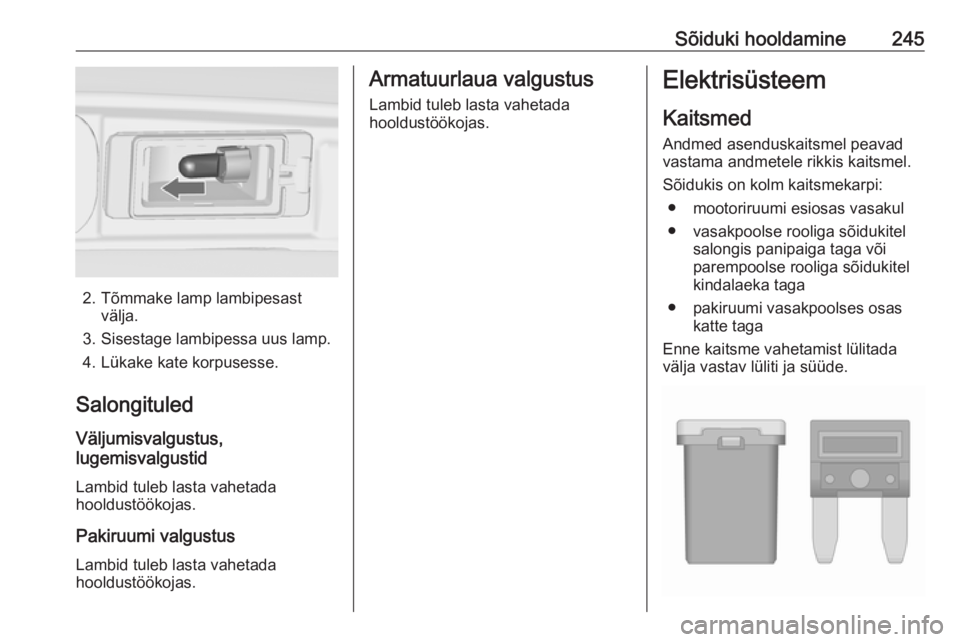

Sõiduki hooldamine245
2. Tõmmake lamp lambipesastvälja.
3. Sisestage lambipessa uus lamp.
4. Lükake kate korpusesse.
Salongituled
Väljumisvalgustus,
lugemisvalgustid
Lambid tuleb lasta vahetada
hooldustöökojas.
Pakiruumi valgustus
Lambid tuleb lasta vahetada
hooldustöökojas.
Armatuurlaua valgustus
Lambid tuleb lasta vahetada
hooldustöökojas.Elektrisüsteem
Kaitsmed Andmed asenduskaitsmel peavadvastama andmetele rikkis kaitsmel.
Sõidukis on kolm kaitsmekarpi: ● mootoriruumi esiosas vasakul
● vasakpoolse rooliga sõidukitel salongis panipaiga taga või
parempoolse rooliga sõidukitel
kindalaeka taga
● pakiruumi vasakpoolses osas katte taga
Enne kaitsme vahetamist lülitada
välja vastav lüliti ja süüde.

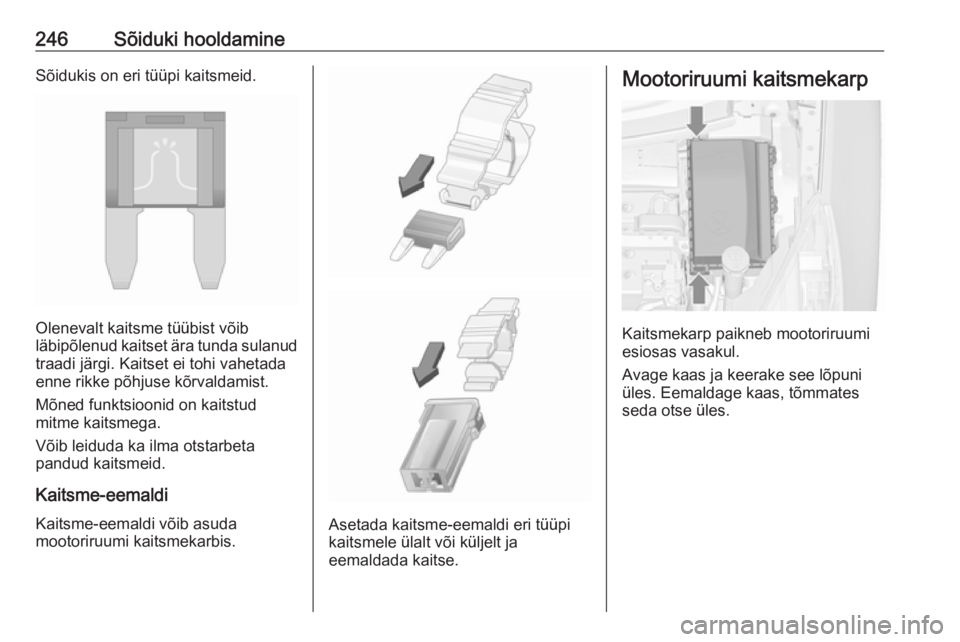

246Sõiduki hooldamineSõidukis on eri tüüpi kaitsmeid.
Olenevalt kaitsme tüübist võib
läbipõlenud kaitset ära tunda sulanud traadi järgi. Kaitset ei tohi vahetada
enne rikke põhjuse kõrvaldamist.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.
Kaitsme-eemaldi Kaitsme-eemaldi võib asuda
mootoriruumi kaitsmekarbis.
Asetada kaitsme-eemaldi eri tüüpi
kaitsmele ülalt või küljelt ja
eemaldada kaitse.
Mootoriruumi kaitsmekarp
Kaitsmekarp paikneb mootoriruumi
esiosas vasakul.
Avage kaas ja keerake see lõpuni
üles. Eemaldage kaas, tõmmates
seda otse üles.
