2016 OPEL ZAFIRA C Omaniku käsiraamat (in Estonian)

Sõitmine ja töörežiim223ÜldteaveAmetlik kütusekulu ja esitatud
konkreetsed CO 2 heitmete andmed
põhinevad ELi standardvarustusega
baasmudelil.
Kütusekulu ja CO 2 heitmete andmed
on määratud kindlaks vastavalt
määrusele (EÜ) nr 715/2007 (selle
kohaldatavas versioonis), võttes
arvesse töökorras sõiduki massi,
nagu määruses ette nähtud.
Need arvud on esitatud ainult eri
sõidukivariantide omavaheliseks
võrdlemiseks ning neid ei saa
käsitada konkreetse sõiduki tegeliku
garanteeritud kütusekuluna.
Lisavarustusega võib saada esitatud
kütusekulust ja CO 2-tasemest veidi
suuremad tulemused. Lisaks muule
sõltub kütusekulu juhi sõidustiilist
ning tee- ja liiklusoludest.
Maagaas
Kütusekulu andmed on saadud,
kasutades võrdluskütust G20
(metaani osakogus
99–100 mooliprotsenti) ettenähtud sõidutingimustes. Väiksemametaanisisaldusega maagaasi
kasutamisel võib kütusekulu
etteantud väärtustest erineda.Haagise haakeseadis
Üldinfo
Kasutada tohib ainult teie sõidukiga
kasutamiseks lubatud haakeseadet.
Maagaasimootoriga sõidukid vajavad
spetsiaalset pukseerimisseadet.
Haakeseadme ostujärgne
paigaldamine tuleks lasta teha
hooldustöökojas. Paigaldamine võib
mõjutada jahutussüsteemi,
kuumuskatteid või muid seadmeid.
Haagise pidurdustule lambi rikke
avastamise funktsioon ei avasta
lambi osalist riket, nt 4 x 5 W lampide
korral avastab see funktsioon lambi rikke vaid sel juhul, kui on alles vaid
üks 5 W lamp või mitte ühtki.
Haakeseadise paigaldamine võib katta pukseerimissilmuse ava. Sel
juhul tuleb pukseerimiseks kasutada
haakekonksu. Haakekonksu tuleb
alati hoida sõidukis.

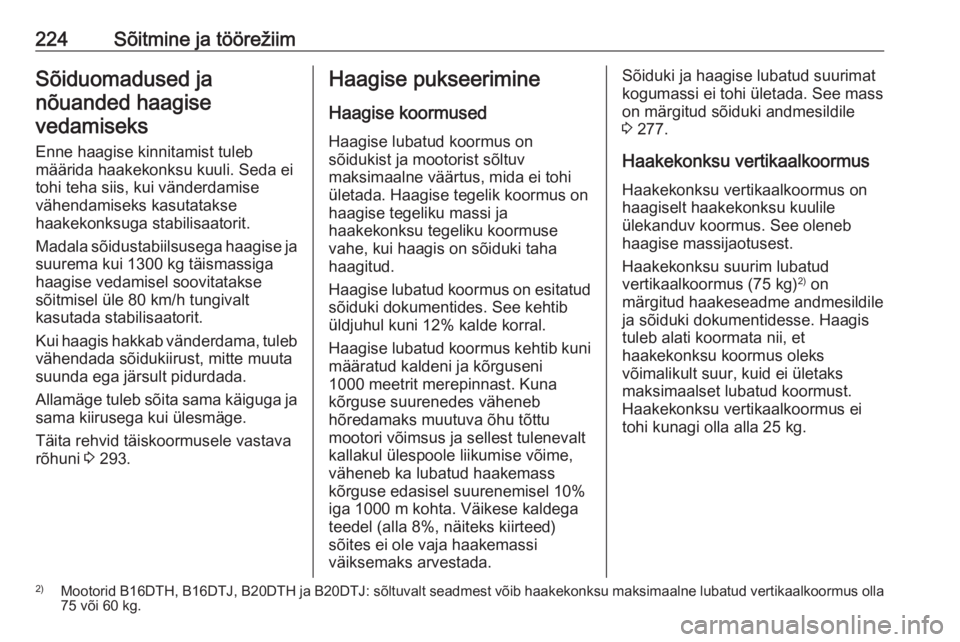

224Sõitmine ja töörežiimSõiduomadused janõuanded haagisevedamiseks
Enne haagise kinnitamist tuleb
määrida haakekonksu kuuli. Seda ei
tohi teha siis, kui vänderdamise
vähendamiseks kasutatakse
haakekonksuga stabilisaatorit.
Madala sõidustabiilsusega haagise ja
suurema kui 1300 kg täismassiga
haagise vedamisel soovitatakse
sõitmisel üle 80 km/h tungivalt
kasutada stabilisaatorit.
Kui haagis hakkab vänderdama, tuleb vähendada sõidukiirust, mitte muutasuunda ega järsult pidurdada.
Allamäge tuleb sõita sama käiguga ja
sama kiirusega kui ülesmäge.
Täita rehvid täiskoormusele vastava rõhuni 3 293.Haagise pukseerimine
Haagise koormused
Haagise lubatud koormus on
sõidukist ja mootorist sõltuv
maksimaalne väärtus, mida ei tohi
ületada. Haagise tegelik koormus on
haagise tegeliku massi ja
haakekonksu tegeliku koormuse
vahe, kui haagis on sõiduki taha
haagitud.
Haagise lubatud koormus on esitatud sõiduki dokumentides. See kehtib
üldjuhul kuni 12% kalde korral.
Haagise lubatud koormus kehtib kuni
määratud kaldeni ja kõrguseni
1000 meetrit merepinnast. Kuna
kõrguse suurenedes väheneb
hõredamaks muutuva õhu tõttu
mootori võimsus ja sellest tulenevalt
kallakul ülespoole liikumise võime,
väheneb ka lubatud haakemass
kõrguse edasisel suurenemisel 10%
iga 1000 m kohta. Väikese kaldega
teedel (alla 8%, näiteks kiirteed)
sõites ei ole vaja haakemassi
väiksemaks arvestada.Sõiduki ja haagise lubatud suurimat kogumassi ei tohi ületada. See mass
on märgitud sõiduki andmesildile
3 277.
Haakekonksu vertikaalkoormus
Haakekonksu vertikaalkoormus on
haagiselt haakekonksu kuulile
ülekanduv koormus. See oleneb
haagise massijaotusest.
Haakekonksu suurim lubatud
vertikaalkoormus (75 kg) 2)
on
märgitud haakeseadme andmesildile ja sõiduki dokumentidesse. Haagis
tuleb alati koormata nii, et
haakekonksu koormus oleks
võimalikult suur, kuid ei ületaks
maksimaalset lubatud koormust. Haakekonksu vertikaalkoormus ei
tohi kunagi olla alla 25 kg.2) Mootorid B16DTH, B16DTJ, B20DTH ja B20DTJ: sõltuvalt seadmest võib haakekonksu maksimaalne lubatud vertikaalkoormus olla
75 või 60 kg.

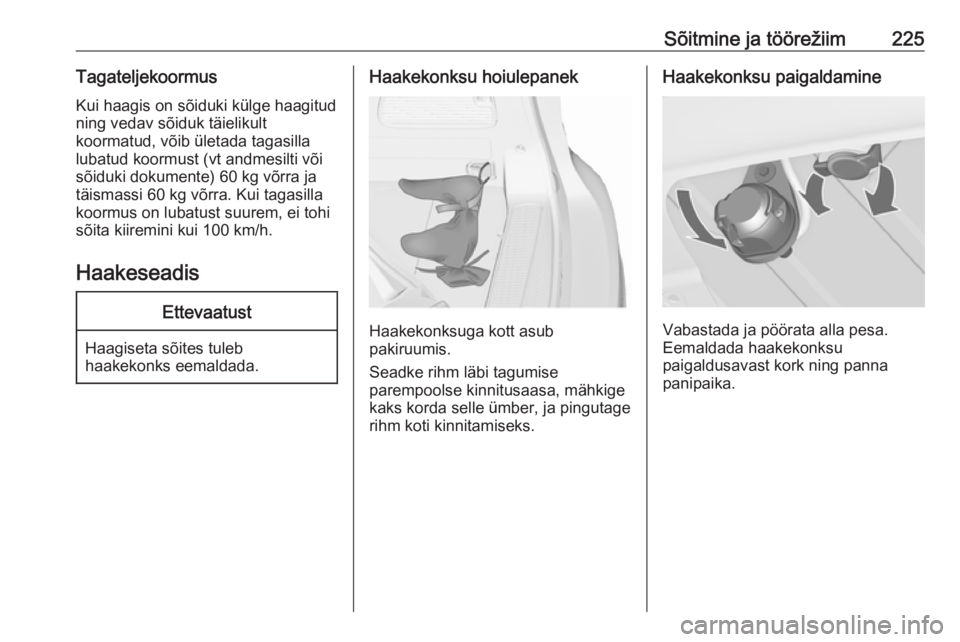

Sõitmine ja töörežiim225Tagateljekoormus
Kui haagis on sõiduki külge haagitud
ning vedav sõiduk täielikult
koormatud, võib ületada tagasilla
lubatud koormust (vt andmesilti või
sõiduki dokumente) 60 kg võrra ja
täismassi 60 kg võrra. Kui tagasilla
koormus on lubatust suurem, ei tohi
sõita kiiremini kui 100 km/h.
HaakeseadisEttevaatust
Haagiseta sõites tuleb
haakekonks eemaldada.
Haakekonksu hoiulepanek
Haakekonksuga kott asub
pakiruumis.
Seadke rihm läbi tagumise
parempoolse kinnitusaasa, mähkige kaks korda selle ümber, ja pingutage
rihm koti kinnitamiseks.
Haakekonksu paigaldamine
Vabastada ja pöörata alla pesa.
Eemaldada haakekonksu
paigaldusavast kork ning panna
panipaika.

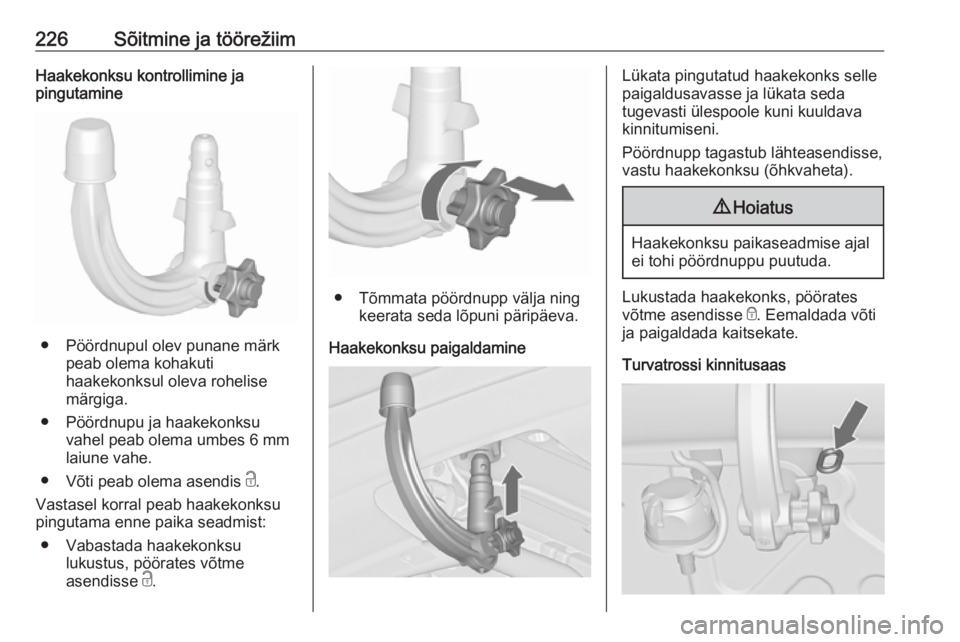

226Sõitmine ja töörežiimHaakekonksu kontrollimine ja
pingutamine
● Pöördnupul olev punane märk
peab olema kohakuti
haakekonksul oleva rohelise
märgiga.
● Pöördnupu ja haakekonksu vahel peab olema umbes 6 mm
laiune vahe.
● Võti peab olema asendis c.
Vastasel korral peab haakekonksu pingutama enne paika seadmist:
● Vabastada haakekonksu lukustus, pöörates võtme
asendisse c.
● Tõmmata pöördnupp välja ning
keerata seda lõpuni päripäeva.
Haakekonksu paigaldamine
Lükata pingutatud haakekonks selle
paigaldusavasse ja lükata seda
tugevasti ülespoole kuni kuuldava
kinnitumiseni.
Pöördnupp tagastub lähteasendisse,
vastu haakekonksu (õhkvaheta).9 Hoiatus
Haakekonksu paikaseadmise ajal
ei tohi pöördnuppu puutuda.
Lukustada haakekonks, pöörates
võtme asendisse e. Eemaldada võti
ja paigaldada kaitsekate.
Turvatrossi kinnitusaas

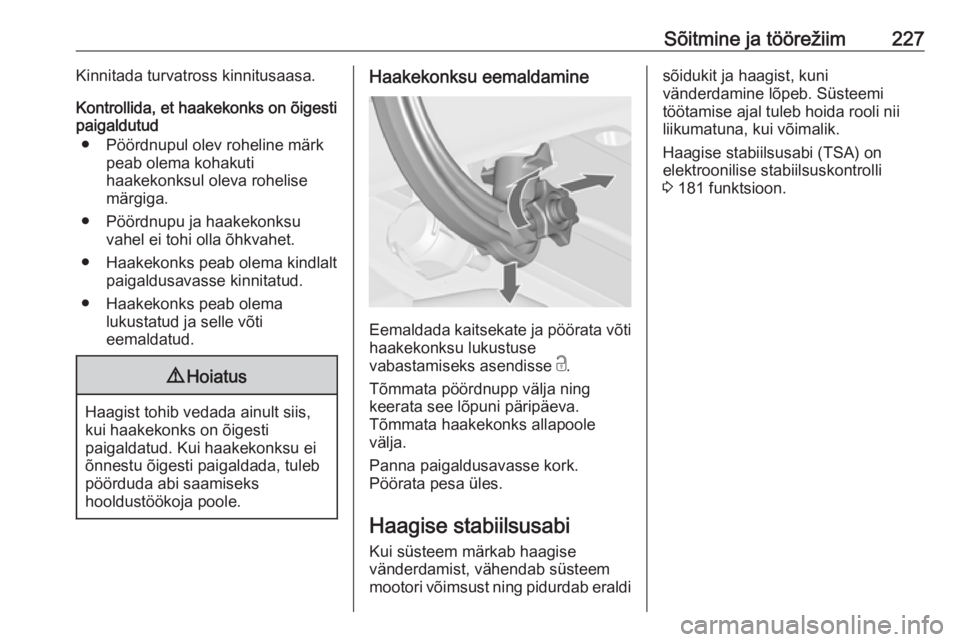

Sõitmine ja töörežiim227Kinnitada turvatross kinnitusaasa.
Kontrollida, et haakekonks on õigesti paigaldutud
● Pöördnupul olev roheline märk peab olema kohakuti
haakekonksul oleva rohelise
märgiga.
● Pöördnupu ja haakekonksu vahel ei tohi olla õhkvahet.
● Haakekonks peab olema kindlalt paigaldusavasse kinnitatud.
● Haakekonks peab olema lukustatud ja selle võti
eemaldatud.9 Hoiatus
Haagist tohib vedada ainult siis,
kui haakekonks on õigesti
paigaldatud. Kui haakekonksu ei
õnnestu õigesti paigaldada, tuleb
pöörduda abi saamiseks
hooldustöökoja poole.
Haakekonksu eemaldamine
Eemaldada kaitsekate ja pöörata võti
haakekonksu lukustuse
vabastamiseks asendisse c.
Tõmmata pöördnupp välja ning
keerata see lõpuni päripäeva.
Tõmmata haakekonks allapoole
välja.
Panna paigaldusavasse kork.
Pöörata pesa üles.
Haagise stabiilsusabi
Kui süsteem märkab haagise
vänderdamist, vähendab süsteem mootori võimsust ning pidurdab eraldi
sõidukit ja haagist, kuni
vänderdamine lõpeb. Süsteemi
töötamise ajal tuleb hoida rooli nii
liikumatuna, kui võimalik.
Haagise stabiilsusabi (TSA) on
elektroonilise stabiilsuskontrolli
3 181 funktsioon.

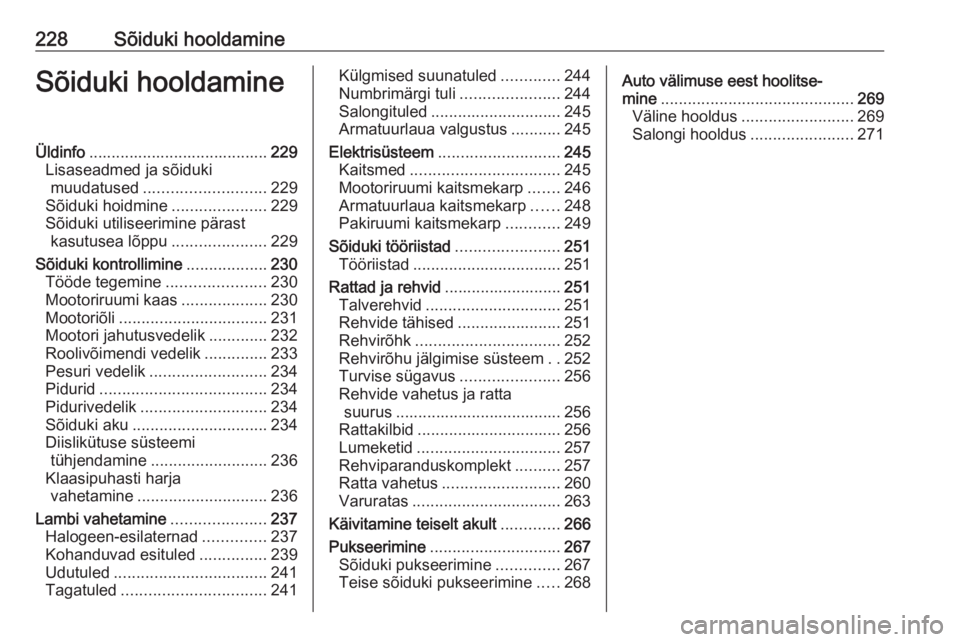

228Sõiduki hooldamineSõiduki hooldamineÜldinfo........................................ 229
Lisaseadmed ja sõiduki muudatused ........................... 229
Sõiduki hoidmine .....................229
Sõiduki utiliseerimine pärast kasutusea lõppu .....................229
Sõiduki kontrollimine ..................230
Tööde tegemine ......................230
Mootoriruumi kaas ...................230
Mootoriõli ................................. 231
Mootori jahutusvedelik .............232
Roolivõimendi vedelik ..............233
Pesuri vedelik .......................... 234
Pidurid ..................................... 234
Pidurivedelik ............................ 234
Sõiduki aku .............................. 234
Diislikütuse süsteemi tühjendamine .......................... 236
Klaasipuhasti harja vahetamine ............................. 236
Lambi vahetamine .....................237
Halogeen-esilaternad ..............237
Kohanduvad esituled ...............239
Udutuled .................................. 241
Tagatuled ................................ 241Külgmised suunatuled .............244
Numbrimärgi tuli ......................244
Salongituled ............................. 245
Armatuurlaua valgustus ...........245
Elektrisüsteem ........................... 245
Kaitsmed ................................. 245
Mootoriruumi kaitsmekarp .......246
Armatuurlaua kaitsmekarp ......248
Pakiruumi kaitsmekarp ............249
Sõiduki tööriistad .......................251
Tööriistad ................................. 251
Rattad ja rehvid .......................... 251
Talverehvid .............................. 251
Rehvide tähised .......................251
Rehvirõhk ................................ 252
Rehvirõhu jälgimise süsteem ..252
Turvise sügavus ......................256
Rehvide vahetus ja ratta suurus ..................................... 256
Rattakilbid ................................ 256
Lumeketid ................................ 257
Rehviparanduskomplekt ..........257
Ratta vahetus .......................... 260
Varuratas ................................. 263
Käivitamine teiselt akult .............266
Pukseerimine ............................. 267
Sõiduki pukseerimine ..............267
Teise sõiduki pukseerimine .....268Auto välimuse eest hoolitse‐
mine ........................................... 269
Väline hooldus ......................... 269
Salongi hooldus .......................271

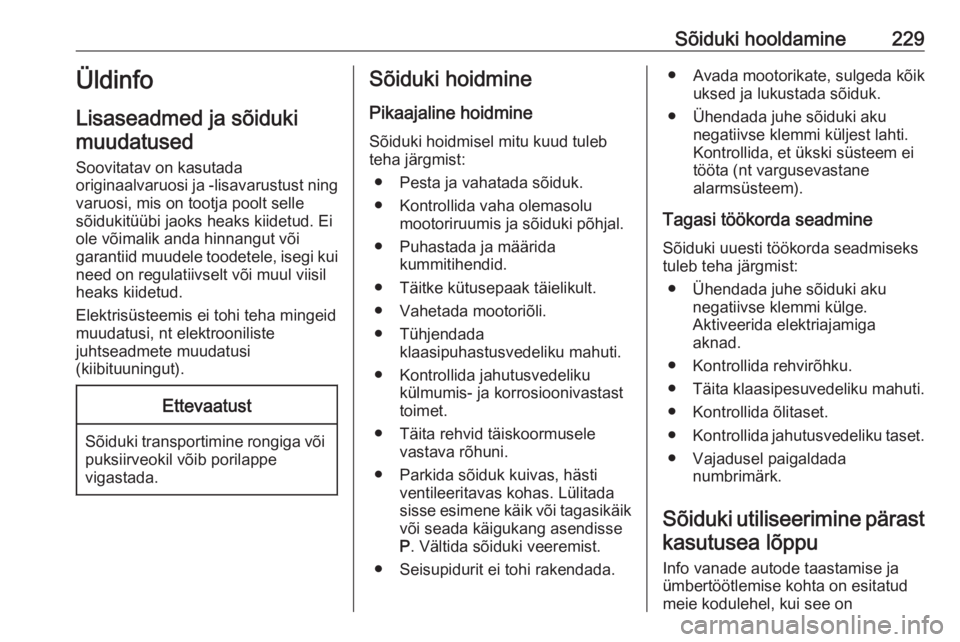

Sõiduki hooldamine229Üldinfo
Lisaseadmed ja sõiduki muudatused
Soovitatav on kasutada
originaalvaruosi ja -lisavarustust ning
varuosi, mis on tootja poolt selle
sõidukitüübi jaoks heaks kiidetud. Ei
ole võimalik anda hinnangut või
garantiid muudele toodetele, isegi kui
need on regulatiivselt või muul viisil heaks kiidetud.
Elektrisüsteemis ei tohi teha mingeid
muudatusi, nt elektrooniliste
juhtseadmete muudatusi
(kiibituuningut).Ettevaatust
Sõiduki transportimine rongiga või puksiirveokil võib porilappe
vigastada.
Sõiduki hoidmine
Pikaajaline hoidmine
Sõiduki hoidmisel mitu kuud tuleb
teha järgmist:
● Pesta ja vahatada sõiduk.
● Kontrollida vaha olemasolu mootoriruumis ja sõiduki põhjal.
● Puhastada ja määrida kummitihendid.
● Täitke kütusepaak täielikult.
● Vahetada mootoriõli.
● Tühjendada klaasipuhastusvedeliku mahuti.
● Kontrollida jahutusvedeliku külmumis- ja korrosioonivastast
toimet.
● Täita rehvid täiskoormusele vastava rõhuni.
● Parkida sõiduk kuivas, hästi ventileeritavas kohas. Lülitada
sisse esimene käik või tagasikäik või seada käigukang asendisse
P . Vältida sõiduki veeremist.
● Seisupidurit ei tohi rakendada.● Avada mootorikate, sulgeda kõik uksed ja lukustada sõiduk.
● Ühendada juhe sõiduki aku negatiivse klemmi küljest lahti.
Kontrollida, et ükski süsteem ei
tööta (nt vargusevastane
alarmsüsteem).
Tagasi töökorda seadmine Sõiduki uuesti töökorda seadmisekstuleb teha järgmist:
● Ühendada juhe sõiduki aku negatiivse klemmi külge.
Aktiveerida elektriajamiga
aknad.
● Kontrollida rehvirõhku.
● Täita klaasipesuvedeliku mahuti.
● Kontrollida õlitaset.
● Kontrollida jahutusvedeliku taset.
● Vajadusel paigaldada numbrimärk.
Sõiduki utiliseerimine pärast
kasutusea lõppu
Info vanade autode taastamise ja
ümbertöötlemise kohta on esitatud
meie kodulehel, kui see on

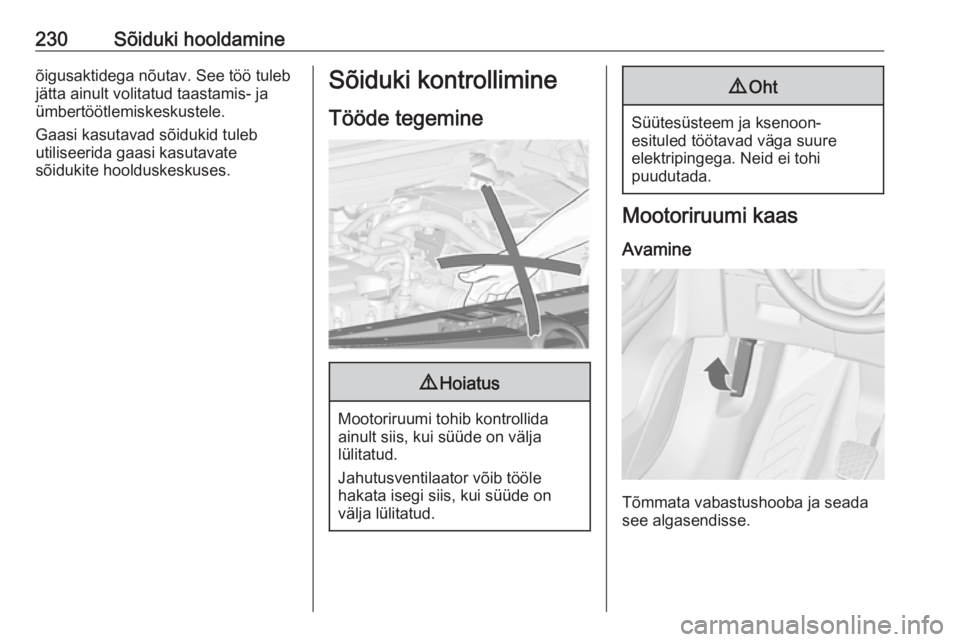

230Sõiduki hooldamineõigusaktidega nõutav. See töö tuleb
jätta ainult volitatud taastamis- ja
ümbertöötlemiskeskustele.
Gaasi kasutavad sõidukid tuleb
utiliseerida gaasi kasutavate
sõidukite hoolduskeskuses.Sõiduki kontrollimine
Tööde tegemine9 Hoiatus
Mootoriruumi tohib kontrollida
ainult siis, kui süüde on välja
lülitatud.
Jahutusventilaator võib tööle
hakata isegi siis, kui süüde on
välja lülitatud.
9 Oht
Süütesüsteem ja ksenoon-
esituled töötavad väga suure
elektripingega. Neid ei tohi
puudutada.
Mootoriruumi kaas
Avamine
Tõmmata vabastushooba ja seada
see algasendisse.
