2016 OPEL ZAFIRA C Gebruikershandleiding (in Dutch)

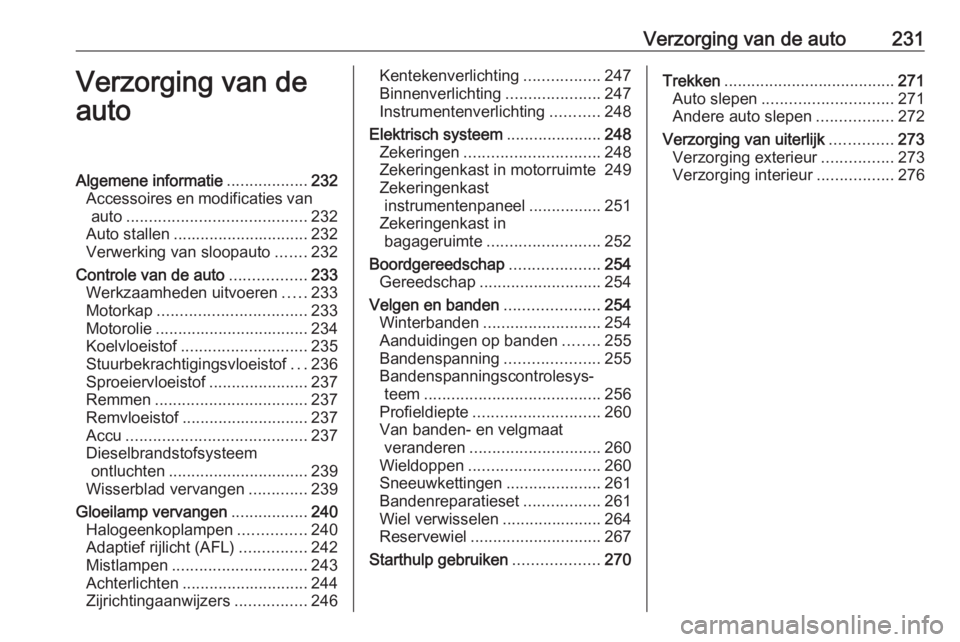

Verzorging van de auto231Verzorging van de
autoAlgemene informatie ..................232
Accessoires en modificaties van auto ........................................ 232
Auto stallen .............................. 232
Verwerking van sloopauto .......232
Controle van de auto .................233
Werkzaamheden uitvoeren .....233
Motorkap ................................. 233
Motorolie .................................. 234
Koelvloeistof ............................ 235
Stuurbekrachtigingsvloeistof ...236
Sproeiervloeistof ......................237
Remmen .................................. 237
Remvloeistof ............................ 237
Accu ........................................ 237
Dieselbrandstofsysteem ontluchten ............................... 239
Wisserblad vervangen .............239
Gloeilamp vervangen .................240
Halogeenkoplampen ...............240
Adaptief rijlicht (AFL) ...............242
Mistlampen .............................. 243
Achterlichten ............................ 244
Zijrichtingaanwijzers ................246Kentekenverlichting .................247
Binnenverlichting .....................247
Instrumentenverlichting ...........248
Elektrisch systeem .....................248
Zekeringen .............................. 248
Zekeringenkast in motorruimte 249
Zekeringenkast instrumentenpaneel ................251
Zekeringenkast in bagageruimte ......................... 252
Boordgereedschap ....................254
Gereedschap ........................... 254
Velgen en banden .....................254
Winterbanden .......................... 254
Aanduidingen op banden ........255
Bandenspanning .....................255
Bandenspanningscontrolesys‐ teem ....................................... 256
Profieldiepte ............................ 260
Van banden- en velgmaat veranderen ............................. 260
Wieldoppen ............................. 260
Sneeuwkettingen .....................261
Bandenreparatieset .................261
Wiel verwisselen ......................264
Reservewiel ............................. 267
Starthulp gebruiken ...................270Trekken...................................... 271
Auto slepen ............................. 271
Andere auto slepen .................272
Verzorging van uiterlijk ..............273
Verzorging exterieur ................273
Verzorging interieur .................276

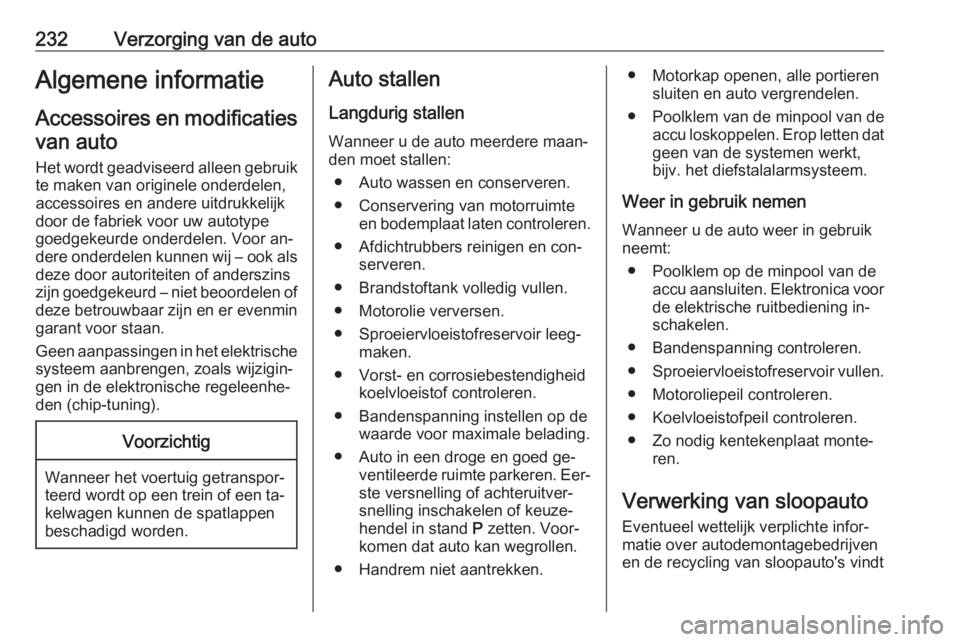

232Verzorging van de autoAlgemene informatieAccessoires en modificatiesvan auto
Het wordt geadviseerd alleen gebruik te maken van originele onderdelen,
accessoires en andere uitdrukkelijk
door de fabriek voor uw autotype
goedgekeurde onderdelen. Voor an‐
dere onderdelen kunnen wij – ook als deze door autoriteiten of anderszins
zijn goedgekeurd – niet beoordelen of deze betrouwbaar zijn en er evenmin
garant voor staan.
Geen aanpassingen in het elektrische systeem aanbrengen, zoals wijzigin‐
gen in de elektronische regeleenhe‐
den (chip-tuning).Voorzichtig
Wanneer het voertuig getranspor‐
teerd wordt op een trein of een ta‐ kelwagen kunnen de spatlappen
beschadigd worden.
Auto stallen
Langdurig stallen Wanneer u de auto meerdere maan‐
den moet stallen:
● Auto wassen en conserveren.
● Conservering van motorruimte en bodemplaat laten controleren.
● Afdichtrubbers reinigen en con‐ serveren.
● Brandstoftank volledig vullen.
● Motorolie verversen.
● Sproeiervloeistofreservoir leeg‐ maken.
● Vorst- en corrosiebestendigheid koelvloeistof controleren.
● Bandenspanning instellen op de waarde voor maximale belading.
● Auto in een droge en goed ge‐ ventileerde ruimte parkeren. Eer‐ste versnelling of achteruitver‐
snelling inschakelen of keuze‐
hendel in stand P zetten. Voor‐
komen dat auto kan wegrollen.
● Handrem niet aantrekken.● Motorkap openen, alle portieren sluiten en auto vergrendelen.
● Poolklem van de minpool van de accu loskoppelen. Erop letten dat
geen van de systemen werkt,
bijv. het diefstalalarmsysteem.
Weer in gebruik nemen
Wanneer u de auto weer in gebruik
neemt:
● Poolklem op de minpool van de accu aansluiten. Elektronica voor
de elektrische ruitbediening in‐schakelen.
● Bandenspanning controleren.
● Sproeiervloeistofreservoir vullen.
● Motoroliepeil controleren.
● Koelvloeistofpeil controleren.
● Zo nodig kentekenplaat monte‐ ren.
Verwerking van sloopauto Eventueel wettelijk verplichte infor‐
matie over autodemontagebedrijven
en de recycling van sloopauto's vindt

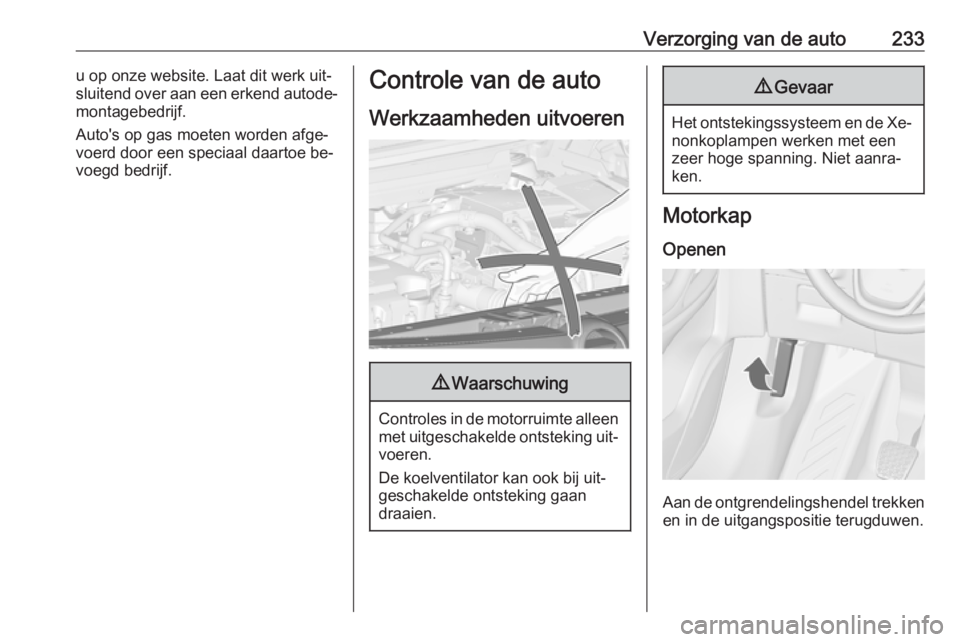

Verzorging van de auto233u op onze website. Laat dit werk uit‐
sluitend over aan een erkend autode‐
montagebedrijf.
Auto's op gas moeten worden afge‐
voerd door een speciaal daartoe be‐
voegd bedrijf.Controle van de auto
Werkzaamheden uitvoeren9 Waarschuwing
Controles in de motorruimte alleen
met uitgeschakelde ontsteking uit‐ voeren.
De koelventilator kan ook bij uit‐
geschakelde ontsteking gaan
draaien.
9 Gevaar
Het ontstekingssysteem en de Xe‐
nonkoplampen werken met een
zeer hoge spanning. Niet aanra‐
ken.
Motorkap
Openen
Aan de ontgrendelingshendel trekkenen in de uitgangspositie terugduwen.

234Verzorging van de auto
Leg de veiligheidsgrendel links opzij
en open de motorkap.
De motorkap wordt automatisch om‐ hoog gehouden.
Als de motorkap wordt geopend tij‐ dens een Autostop, wordt de motor
om veiligheidsredenen automatisch
herstart.
Sluiten
Steun vóór het sluiten van de motor‐
kap stevig in de houder duwen.
Laat de motorkap zakken en laat
deze vanaf een lage hoogte
(20-25 cm ) in de grendel vallen. Con‐
troleer of de motorkap vergrendeld is.
Voorzichtig
Druk de motorkap niet in het slot
om deuken te voorkomen.
Motorolie
Het motoroliepeil op gezette tijden
handmatig controleren om schade
aan de motor te voorkomen. Contro‐
leer of de gebruikte olie de juiste spe‐ cificatie heeft. Aanbevolen olie en
smeermiddelen 3 279.
Alleen op een vlakke ondergrond
controleren. De motor moet op be‐
drijfstemperatuur zijn en minstens
5 minuten uitgeschakeld zijn ge‐
weest.
Oliepeilstok uittrekken, afvegen, tot
aan de aanslag van de handgreep
weer insteken, opnieuw uittrekken en
het motoroliepeil aflezen.
Peilstok tot aan de aanslag van de
handgreep insteken en een halve
slag draaien.
Afhankelijk van de motor worden er verschillende oliepeilstokken ge‐
bruikt.

Verzorging van de auto235Wanneer het motoroliepeil tot het
merkteken MIN is gedaald, dan mo‐
torolie bijvullen.
Het wordt geadviseerd dezelfde soort
olie te nemen als voor de laatste olie‐
verversing is gebruikt.
Het motoroliepeil mag niet hoger
staan dan het bovenste merkteken
MAX op de peilstok.
Bij sommige motoren is een trechter
nodig om de motorolie bij te vullen.
De trechter bevindt zich in het rechter
opbergvak in de bagageruimte.
Gebruik de trechter om de motorolie
via de opening bij te vullen.
Doe de trechter na het bijtanken in de plastic zak en plaats deze in het op‐
bergvak.
Voorzichtig
Een teveel aan motorolie moet
worden afgetapt of afgezogen.
Inhouden 3 295.
Dop recht terugplaatsen en vast‐ draaien.
Koelvloeistof
De koelvloeistof biedt vorstbescher‐
ming tot ongeveer -28 °C. In noorde‐
lijke landen met extreem lage tempe‐
raturen biedt de af-fabriek bijgevulde koelvloeistof vorstbescherming tot
ongeveer -37 °C.Voorzichtig
Alleen goedgekeurde antivries ge‐ bruiken.
Koelvloeistofpeil
Voorzichtig
Een te laag koelvloeistofpeil kan
motorschade veroorzaken.

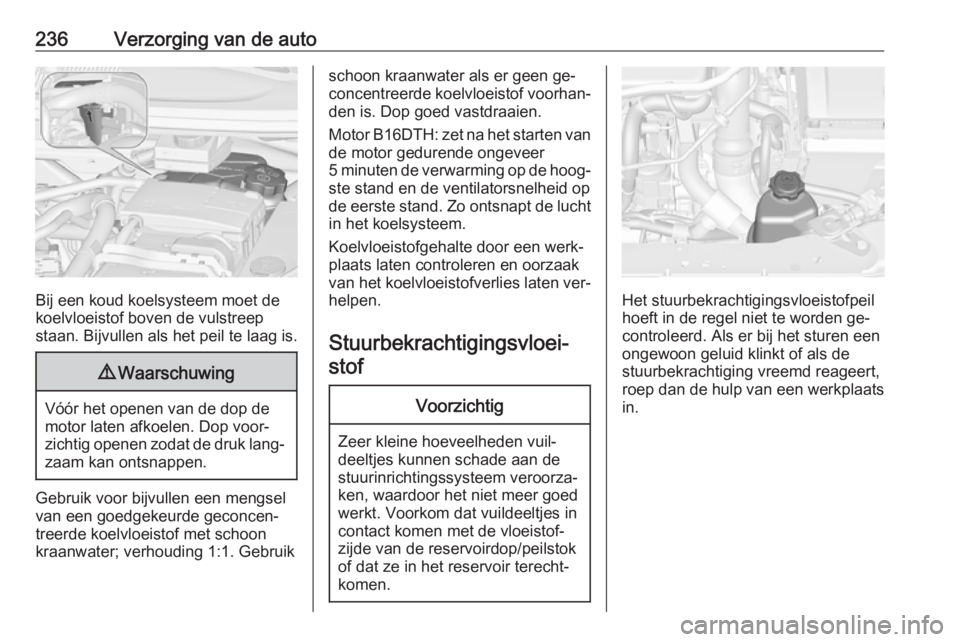

236Verzorging van de auto
Bij een koud koelsysteem moet de
koelvloeistof boven de vulstreep staan. Bijvullen als het peil te laag is.
9 Waarschuwing
Vóór het openen van de dop de
motor laten afkoelen. Dop voor‐
zichtig openen zodat de druk lang‐
zaam kan ontsnappen.
Gebruik voor bijvullen een mengsel
van een goedgekeurde geconcen‐
treerde koelvloeistof met schoon
kraanwater; verhouding 1:1. Gebruik
schoon kraanwater als er geen ge‐
concentreerde koelvloeistof voorhan‐ den is. Dop goed vastdraaien.
Motor B16DTH : zet na het starten van
de motor gedurende ongeveer
5 minuten de verwarming op de hoog‐
ste stand en de ventilatorsnelheid op
de eerste stand. Zo ontsnapt de lucht in het koelsysteem.
Koelvloeistofgehalte door een werk‐
plaats laten controleren en oorzaak
van het koelvloeistofverlies laten ver‐
helpen.
Stuurbekrachtigingsvloei‐ stofVoorzichtig
Zeer kleine hoeveelheden vuil‐
deeltjes kunnen schade aan de
stuurinrichtingssysteem veroorza‐
ken, waardoor het niet meer goed
werkt. Voorkom dat vuildeeltjes in
contact komen met de vloeistof‐zijde van de reservoirdop/peilstok
of dat ze in het reservoir terecht‐
komen.
Het stuurbekrachtigingsvloeistofpeil hoeft in de regel niet te worden ge‐
controleerd. Als er bij het sturen een
ongewoon geluid klinkt of als de
stuurbekrachtiging vreemd reageert,
roep dan de hulp van een werkplaats
in.

Verzorging van de auto237Sproeiervloeistof
Schoon water vermengd met een
passende hoeveelheid goedge‐
keurde sproeiervloeistof bijvullen die
antivries bevat.
Voorzichtig
Alleen sproeiervloeistof met vol‐
doende antivries biedt voldoende
bescherming bij lage temperatu‐
ren of een plotselinge daling van
de temperatuur.
Remmen
Wanneer de remvoering een mini‐male dikte heeft, hoort u een piepend
geluid wanneer u remt.
Verder rijden is mogelijk maar laat de remblokken zo spoedig mogelijk ver‐
vangen.
Na de montage van nieuwe remblok‐
ken de eerste paar ritten niet onnodig hard remmen.
Remvloeistof9 Waarschuwing
Remvloeistof is giftig en bijtend.
Contact met ogen, huid, textiel en
lakwerk vermijden.
De remvloeistof moet tussen de
merktekens MIN en MAX staan.
Raadpleeg een werkplaats als het
vloeistofpeil lager dan MIN is.
Rem- en koppelingsvloeistof 3 279.
Accu
Auto's zonder stop-startsysteem zijn uitgerust met een loodzuuraccu. Au‐
to's met stop-startsysteem zijn uitge‐
rust met een AGM-accu die geen
loodzuuraccu is.
De accu van de auto is onderhouds‐
vrij mits uw rijstijl zodanig is dat de
accu voldoende wordt opgeladen. Bij
korte ritten en veelvuldig starten kan

238Verzorging van de autode accu ontladen raken. Vermijd het
gebruik van onnodige elektrische ver‐ bruikers.
Batterijen horen niet in het huisvuil
thuis. Ze moeten via speciale inza‐
melpunten gerecycled worden.
Wanneer de auto meer dan 4 weken
achtereen stilstaat, kan de accu ont‐
laden raken. Poolklem van de min‐
pool van de accu loskoppelen.
Accu van de auto alleen bij uitgescha‐
keld contact aansluiten en loskoppe‐
len.
Ontlaadbeveiliging accu 3 154.
Accu vervangen Let op
Elke afwijking van de in dit hoofdstuk gegeven instructies kan leiden tot
een tijdelijke uitschakeling van het
stop- startsysteem.
Let er bij het vervangen van de accu
op dat er bij de pluspool geen lucht‐
roosters open zijn. Als er in dit gebied
een ventilatieopening open is, moet
deze met een afdekkap worden afge‐ sloten en moet de ventilatie bij de
minpool worden geopend.
Uitsluitend accu's gebruiken waarbij
de zekeringenkast boven de accu kan
worden gemonteerd.
Zorg bij auto's met een stop-startsys‐ teem dat de AGM-accu (Absorptive
Glass Mat) weer wordt vervangen
door een AGM-accu.U kunt een AGM-accu herkennen aan
het label op de accu. Wij bevelen het
gebruik aan van een originele Opel
accu.
Let op
Als u een andere AGM-accu ge‐
bruikt dan de originele Opel accu is
het mogelijk dat het Stop/Start-sys‐
teem slechter presteert.
Het wordt geadviseerd de accu door
een werkplaats te laten vervangen.
Stop-startsysteem 3 167.
Accu opladen9 Waarschuwing
Bij auto's met een stop-startsys‐
teem moet u ervoor zorgen dat het oplaadvermogen geen 14,6 volt
overschrijdt wanneer u een accu-
oplader gebruikt. Anders kan de
accu beschadigd raken.
Starthulp gebruiken 3 270.
