Instrumenten en bedieningsorganen103Een dalende temperatuur wordt on‐
middellijk aangeduid, een stijgende temperatuur met enige vertraging.
Als de buitentemperatuur tot 3 °C
daalt, verschijnt er een waarschu‐ wingsbericht op het Driver Informa‐
tion Center met Uplevel-Combi-dis‐
play.
9 Waarschuwing
Ook bij een aanduiding van enkele
graden boven 0 °C kan het weg‐
dek al beijzeld zijn.
Klok
Datum en tijd worden op het
Info-Display weergegeven.
Datum- en tijdinstellingen CD 400plus/CD 400/CD300
Druk op CONFIG . Nu verschijnt het
menu Instellingen .
Selecteer Tijd en datum .
Te selecteren instellingsopties:
● Tijd instellen: Wijzigt de op het
display weergegeven tijd.
● Datum instellen: Wijzigt de op het
display weergegeven datum.
● Tijdopmaak instellen : Wijzigt de
urenindicatie tussen 12 uur en 24
uur .
● Datumopmaak instellen : Wijzigt
de datumindicatie tussen MM/
DD/JJJJ en DD.MM.JJJJ .
● Kloksynchr. RDS-signaal : Het
RDS-signaal van de meeste
VHF-zenders stelt automatisch
de tijd in. De RDS-tijdsynchroni‐
satie kan enkele minuten in be‐
slag nemen. Sommige zenders
zenden geen correct tijdsignaal
uit. Het is dan raadzaam de au‐
tomatische tijdsynchronisatie uit te schakelen.
Persoonlijke instellingen 3 131.
Datum- en tijdinstellingen Navi 950/Navi 650/CD 600
Druk op CONFIG en selecteer dan
het menu-onderdeel Tijd en datum
om het respectieve submenu weer te
geven.

104Instrumenten en bedieningsorganen
Let op
Als Kloksynchr. RDS-signaal geac‐
tiveerd is, worden tijd en datum au‐
tomatisch door het systeem inge‐
steld.
Zie de infotainment-handleiding
voor nadere informatie.
Tijd instellen
Selecteer de menuoptie Tijd
instellen om de tijdsinstellingen aan
te passen. Draai aan de multifunctio‐
nele knop om de eerste instelling aan
te passen.
Druk op de multifunctionele knop om
de invoer te bevestigen. De ge‐
kleurde achtergrond gaat naar de vol‐ gende instelling.
Pas alle instellingen aan.
Datum instellen
Selecteer de menuoptie Datum
instellen om de tijdsinstellingen aan
te passen. Draai aan de multifunctio‐
nele knop om de eerste instelling aan
te passen.
Druk op de multifunctionele knop om
de invoer te bevestigen. De ge‐
kleurde achtergrond gaat naar de vol‐ gende instelling.
Pas alle instellingen aan.
Tijdweergave
Selecteer Tijdnotatie instellen om de
gewenste tijdweergave te kiezen. Ac‐
tiveer 12 uur of 24 uur .
Persoonlijke instellingen 3 131.Elektrische aansluitingen
Er zit een 12 volt-aansluiting in de
voorste console. Klap de afdekking
neer.

Instrumenten en bedieningsorganen105Extra 12 volt-aansluitingen bevindenzich in de achterconsole
en aan de linkerzijde van de bagage‐ ruimte.
Het maximaal opgenomen vermogen mag niet meer bedragen dan
120 watt.
Wanneer de ontsteking is uitgescha‐
keld, zijn de stekkerdozen gedeacti‐
veerd. De stekkerdozen worden ook
gedeactiveerd wanneer de accu‐ spanning te laag is.
Aangesloten elektrische accessoires
moeten wat betreft de elektromagne‐
tische compatibiliteit voldoen aan de
DIN-norm VDE 40 839.
Geen accessoires aansluiten die stroom leveren, zoals bijv. laadtoe‐
stellen of accu's.
Aansluiting niet beschadigen door het gebruik van ongeschikte stekkers.
Stop-startsysteem 3 167.
Aansteker
De aansteker bevindt zich in de voor‐ ste console. Klap de afdekking neer.
Aansteker induwen. Zodra de spiraal
gloeit, wordt de aansteker automa‐
tisch uitgeschakeld. Aansteker uit‐
trekken.
AsbakkenVoorzichtig
Alleen voor as en niet voor brand‐ baar afval.
De verplaatsbare asbak kan in de be‐
kerhouders worden aangebracht.

106Instrumenten en bedieningsorganenWaarschuwingslam‐
pen, meters en controlelampen
Instrumentengroep
Bij sommige uitvoeringen draaien de
naalden van de instrumenten even tot tegen de eindaanslag wanneer het
contact wordt ingeschakeld.
Snelheidsmeter
Aanduiding van de rijsnelheid.
Kilometerteller
Op de onderste regel staat de afge‐
legde afstand in kilometer.
Dagteller
Op de bovenste regel ziet u de afge‐
legde weg sinds de laatste reset.
Zet deze terug door enkele seconden op SET/CLR te drukken 3 119.
Sommige versies zijn uitgevoerd met
een terugzetknop tussen snelheids‐ meter en Driver Information Center:
zet het systeem terug door de knop
met het contact aan ingedrukt te hou‐
den.
De dagteller telt tot een afstand van
2000 km en start dan weer op 0.
Toerenteller
Geeft het motortoerental aan
In elke versnelling zo veel mogelijk met een laag toerental rijden.
Voorzichtig
Als de naald in het rode gebied
komt, betekent dit dat het maxi‐
maal toegestane toerental wordt
overschreden. Gevaar voor de
motor.

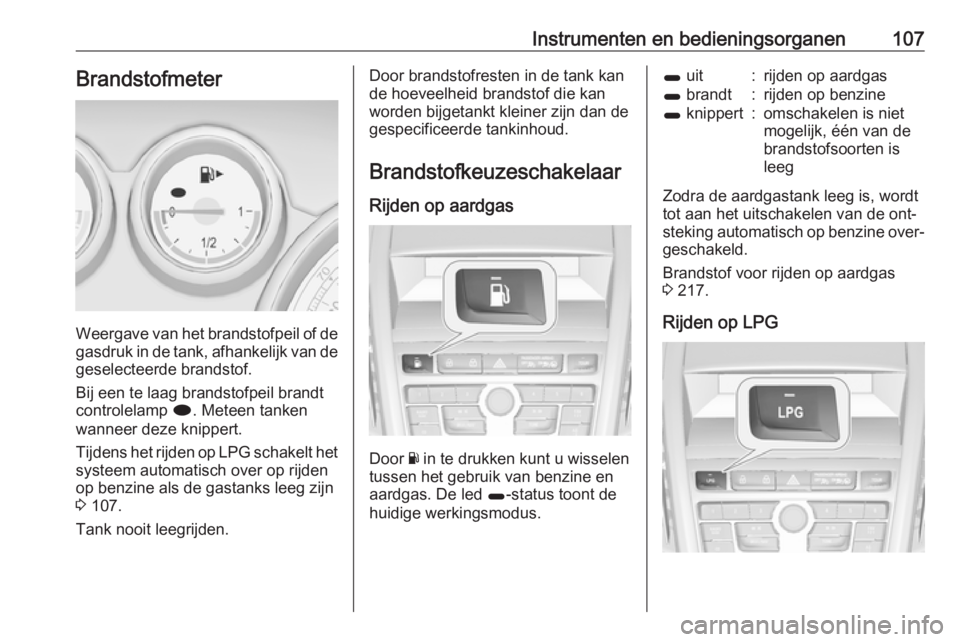

Instrumenten en bedieningsorganen107Brandstofmeter
Weergave van het brandstofpeil of degasdruk in de tank, afhankelijk van degeselecteerde brandstof.
Bij een te laag brandstofpeil brandt
controlelamp i. Meteen tanken
wanneer deze knippert.
Tijdens het rijden op LPG schakelt het
systeem automatisch over op rijden
op benzine als de gastanks leeg zijn
3 107.
Tank nooit leegrijden.
Door brandstofresten in de tank kan
de hoeveelheid brandstof die kan
worden bijgetankt kleiner zijn dan de
gespecificeerde tankinhoud.
Brandstofkeuzeschakelaar
Rijden op aardgas
Door Y in te drukken kunt u wisselen
tussen het gebruik van benzine en
aardgas. De led 1-status toont de
huidige werkingsmodus.
1 uit:rijden op aardgas1 brandt:rijden op benzine1 knippert:omschakelen is niet
mogelijk, één van de
brandstofsoorten is
leeg
Zodra de aardgastank leeg is, wordt
tot aan het uitschakelen van de ont‐ steking automatisch op benzine over‐
geschakeld.
Brandstof voor rijden op aardgas
3 217.
Rijden op LPG

108Instrumenten en bedieningsorganenDoor LPG in te drukken kunt u wisse‐
len tussen het gebruik van benzine en
LPG. De led 1-status toont de hui‐
dige werkingsmodus.1 uit:rijden op benzine1 knippert:voorwaarden voor
overschakelen op rij‐
den op LPG controle‐
ren. Licht op als aan
de voorwaarden vol‐
daan is.1 brandt:rijden op LPG1 knippert
5 keer en
dooft:LPG-tank is leeg of
storing in LPG-sys‐
teem. Er verschijnt
een bericht op het Dri‐
ver Information Cen‐
ter.
Zodra de LPG-tank leeg is, wordt tot
aan het uitschakelen van de ontste‐
king automatisch op benzine overge‐
schakeld.
Brandstof voor het rijden op LPG
3 218.
Koelvloeistoftemperatuur‐
meter
Geeft de koelvloeistoftemperatuur
aan.
linker zone:bedrijfstempera‐
tuur motor nog niet bereiktmiddelste
gebied:normale bedrijfs‐
temperatuurrechter zone:temperatuur te
hoogVoorzichtig
Stop en zet de motor af wanneer
de koelvloeistoftemperatuur te
hoog is. Kans op motorschade.
Controleer het koelvloeistofpeil
meteen.
Service-display
Het controlesysteem van de oliekwa‐
liteit laat u weten wanneer de motor‐
olie en het oliefilter moeten worden
vervangen. Afhankelijk van de rijom‐
standigheden, kan het aangegeven vervangingsinterval van de motorolie
en het oliefilter aanzienlijk variëren.

Instrumenten en bedieningsorganen109Het Uplevel-Combi-display geeft de
resterende levensduur van de olie
aan in het Informatie- menu voertuig .
Op het Midlevel-display wordt de res‐
terende levensduur van de motorolie
aangegeven door controlelamp I,
waarbij het contact moet aanstaan, terwijl de motor niet draait.
U selecteert het menu en de functie
met de toetsen op de richtingaanwij‐
zerhendel.
Om de resterende levensduur van de motorolie te bekijken:
Druk op MENU om Informatie- menu
voertuig te selecteren.
Draai het stelwiel naar de stand
Resterende levensduur olie .
Bij het verversen van de olie moet het systeem altijd worden teruggezet om
goed te kunnen werken. De hulp van
een werkplaats inroepen.
Druk op SET/CLR om te resetten.
Daarom moet het contact aanstaan terwijl de motor niet draait.
Wanneer het systeem heeft berekend
dat de gebruiksduur van de motorolie
is verstreken, verschijnt Motorolie
spoedig verversen of een waarschu‐
wingscode op het Driver Information Center. Laat de motorolie en het olie‐ filter binnen een week of 500 km door een werkplaats vervangen (wat het
eerst voorkomt).
Driver Information Center 3 119.
Service-informatie 3 277.
Controlelampen De beschreven controlelampen zijn
niet in alle auto's aanwezig. Deze be‐
schrijving geldt voor alle instrument‐
uitvoeringen. Afhankelijk van de uit‐
rusting kan de plaats van de contro‐
lelampjes variëren. Bij het inschake‐len van de ontsteking lichten de
meeste controlelampen korte tijd op
bij wijze van functietest.
Betekenis kleuren controlelampen:Rood:gevaar, belangrijke herinne‐ ringGeel:waarschuwing, aanwijzing,
storingGroen:inschakelbevestigingBlauw:inschakelbevestigingWit:inschakelbevestiging

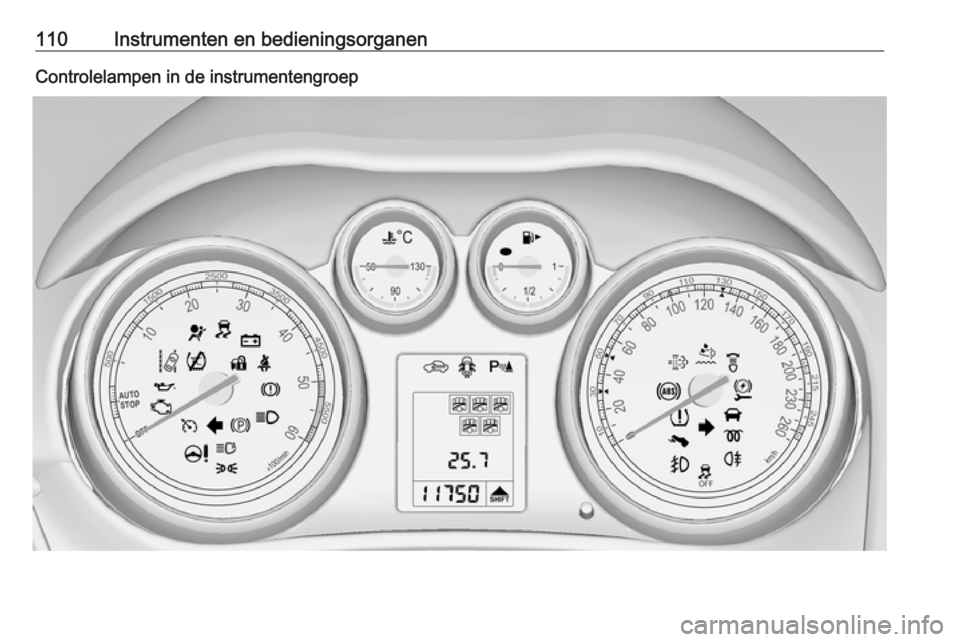

110Instrumenten en bedieningsorganenControlelampen in de instrumentengroep
