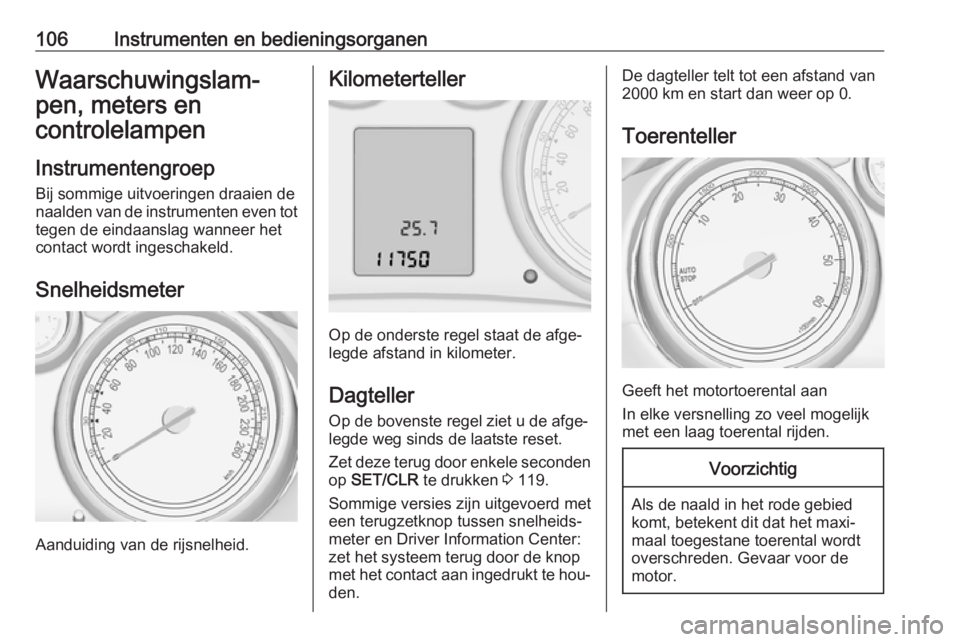

106Instrumenten en bedieningsorganenWaarschuwingslam‐
pen, meters en controlelampen
Instrumentengroep
Bij sommige uitvoeringen draaien de
naalden van de instrumenten even tot tegen de eindaanslag wanneer het
contact wordt ingeschakeld.
Snelheidsmeter
Aanduiding van de rijsnelheid.
Kilometerteller
Op de onderste regel staat de afge‐
legde afstand in kilometer.
Dagteller
Op de bovenste regel ziet u de afge‐
legde weg sinds de laatste reset.
Zet deze terug door enkele seconden op SET/CLR te drukken 3 119.
Sommige versies zijn uitgevoerd met
een terugzetknop tussen snelheids‐ meter en Driver Information Center:
zet het systeem terug door de knop
met het contact aan ingedrukt te hou‐
den.
De dagteller telt tot een afstand van
2000 km en start dan weer op 0.
Toerenteller
Geeft het motortoerental aan
In elke versnelling zo veel mogelijk met een laag toerental rijden.
Voorzichtig
Als de naald in het rode gebied
komt, betekent dit dat het maxi‐
maal toegestane toerental wordt
overschreden. Gevaar voor de
motor.

Instrumenten en bedieningsorganen109Het Uplevel-Combi-display geeft de
resterende levensduur van de olie
aan in het Informatie- menu voertuig .
Op het Midlevel-display wordt de res‐
terende levensduur van de motorolie
aangegeven door controlelamp I,
waarbij het contact moet aanstaan, terwijl de motor niet draait.
U selecteert het menu en de functie
met de toetsen op de richtingaanwij‐
zerhendel.
Om de resterende levensduur van de motorolie te bekijken:
Druk op MENU om Informatie- menu
voertuig te selecteren.
Draai het stelwiel naar de stand
Resterende levensduur olie .
Bij het verversen van de olie moet het systeem altijd worden teruggezet om
goed te kunnen werken. De hulp van
een werkplaats inroepen.
Druk op SET/CLR om te resetten.
Daarom moet het contact aanstaan terwijl de motor niet draait.
Wanneer het systeem heeft berekend
dat de gebruiksduur van de motorolie
is verstreken, verschijnt Motorolie
spoedig verversen of een waarschu‐
wingscode op het Driver Information Center. Laat de motorolie en het olie‐ filter binnen een week of 500 km door een werkplaats vervangen (wat het
eerst voorkomt).
Driver Information Center 3 119.
Service-informatie 3 277.
Controlelampen De beschreven controlelampen zijn
niet in alle auto's aanwezig. Deze be‐
schrijving geldt voor alle instrument‐
uitvoeringen. Afhankelijk van de uit‐
rusting kan de plaats van de contro‐
lelampjes variëren. Bij het inschake‐len van de ontsteking lichten de
meeste controlelampen korte tijd op
bij wijze van functietest.
Betekenis kleuren controlelampen:Rood:gevaar, belangrijke herinne‐ ringGeel:waarschuwing, aanwijzing,
storingGroen:inschakelbevestigingBlauw:inschakelbevestigingWit:inschakelbevestiging

114Instrumenten en bedieningsorganenPedaal intrappen
- brandt of knippert geel.
Brandt Rempedaal moet worden ingetraptom de elektrische handrem los te zet‐
ten 3 180.
Trap het koppelingspedaal in om de
motor in de stand Autostop te starten. Stop-startsysteem 3 167.
Knippert
Trap het koppelingspedaal in om de
motor normaal te starten 3 17,
3 166.
Bij sommige versies verschijnt het be‐ richt 'Pedaal intrappen' op het Driver
Information Center 3 125.
Elektrische handrem
m brandt of knippert rood.
Brandt
Elektrische handrem is aangetrokken 3 180.Knippert
Elektrische handrem is niet helemaal
aangetrokken of losgezet. Schakel de ontsteking in, trap het rempedaal in
en probeer het systeem te resetten
door de elektrische handrem eerst los
te zetten en daarna aan te trekken.
Blijft m knipperen, rijd dan niet door
en roep de hulp van een werkplaats
in.
Storing elektrische handrem
j brandt of knippert geel.
Brandt Elektrische handrem werkt niet opti‐
maal 3 180.
Knippert
Elektrische handrem staat in de ser‐
vicemodus. Stop de auto, trek de
elektrische handrem aan en zet deze
los om de rem te resetten.9 Waarschuwing
Oorzaak van de storing onmiddel‐
lijk door een werkplaats laten ver‐
helpen.
Antiblokkeersysteem (ABS)
u brandt geel.
Brandt na het inschakelen van de ont‐ steking enkele seconden. Het sys‐
teem is na het doven van het contro‐
lelampje klaar voor gebruik.
Als de controlelamp na enkele secon‐
den niet dooft of als tijdens de rit gaat
branden, dan zit er een storing in het
ABS-systeem. Het remsysteem blijft
normaal werken, maar zonder ABS-
regeling.
Antiblokkeersysteem 3 179.
Opschakelen [ brandt groen als een controlelamp
of verschijnt als een symbool op het
Driver Information Center met Uple‐
vel-Combi-display wanneer opscha‐
kelen voor een zuinig verbruik wordt
aanbevolen.

Instrumenten en bedieningsorganen121●Snelheidswaarschuwing : Bij
overschrijden van de ingestelde
snelheidslimiet klinkt een ge‐
luidssignaal.
● Verkeersbordherkenning : Geeft
waargenomen verkeersborden tijdens het huidige traject weer
3 212.
● Volgafstand : toont de afstand tot
een voorligger 3 199.
Selectie en aanduiding kunnen afwij‐
ken in Midlevel- en Uplevel-Combi-
display.
Informatiemenu dagteller/
brandst.
Druk op MENU om de
Informatiemenu dagteller/brandst. te
selecteren of selecteer W op het
Uplevel-Combi-display.
Draai aan het stelwiel om een sub‐
menu te selecteren. Druk op
SET/CLR om te bevestigen.
● dagteller 1
● dagteller 2
● digitale snelheid
Dagteller 2 en digitale snelheid zijn alleen beschikbaar op auto's met
Uplevel-Combi-display.
Zet de dagteller terug door gedu‐
rende enkele seconden op SET/CLR
op de richtingaanwijzerhendel te
drukken of door met het contact aan
op de resetknop tussen de snelheids‐
meter en het Driver Information Cen‐
ter te drukken.
Bij auto’s met een boordcomputer zijn
meer submenu’s beschikbaar.
Selectie en aanduiding kunnen afwij‐
ken in Midlevel- en Uplevel-Combi-
display.
Informatiemenu dagteller/brandstof,
tripcomputer 3 129.
Informatiemenu ECO Druk op MENU om s op de bo‐
venste regel van het Uplevel-Combi- display te selecteren.
Draai aan het stelwiel om een sub‐
menu te selecteren. Druk op
SET/CLR om te bevestigen.

130Instrumenten en bedieningsorganen
● digitale snelheid
● actieradius
● momentaan verbruik
● routebegeleiding
Dagteller 1 en 2 De informatie van twee dagtellers kan
door het indrukken van SET/CLR
apart worden gereset voor kilometer‐
teller, gemiddeld verbruik en gemid‐ delde snelheid, waardoor het moge‐
lijk is om verschillende tripinformatie
voor verschillende bestuurders weer
te geven.Dagteller
De dagteller geeft de afgelegde af‐
stand vanaf een bepaalde reset weer.
Dagteller telt op tot een afstand van
2000 km en begint dan weer bij 0.
Voor het resetten drukt u SET/CLR
enkele seconden in.
Actieradius De actieradius wordt berekend op ba‐
sis van de aanwezige tankinhoud en
het momentane verbruik. Op het dis‐
play verschijnen gemiddelde waar‐
den.
Na het tanken wordt de nieuwe actie‐ radius na korte tijd automatisch bijge‐
werkt.
Als het brandstofpeil in de tank laag
is, verschijnt er een melding op auto's met Uplevel-Combi-display.
Wanneer de tank onmiddellijk moet
worden bijgevuld, verschijnt er een
waarschuwingscode of waarschu‐
wingsbericht bij auto’s met een Mid‐
level- of Uplevel-Combi-display.
Ook brandt of knippert controlelamp
i op de brandstofmeter 3 117.
Gemiddeld verbruik Weergave van het gemiddelde ver‐
bruik. De meting kan altijd opnieuw
worden ingesteld en begint met een
standaardwaarde.
Voor het resetten drukt u SET/CLR
enkele seconden in.
Momentaan verbruik
Weergave van het actuele verbruik.

Instrumenten en bedieningsorganen131Gemiddelde snelheidWeergave van de gemiddelde snel‐
heid. De meting kan op elk moment
opnieuw worden gestart.
Voor het resetten drukt u SET/CLR
enkele seconden in.
Digitale snelheid Digitale weergave van de huidige
snelheid.
Verkeersbordherkenning Toont waargenomen verkeersborden
tijdens het huidige traject 3 212.
Routebegeleiding
Naast de navigatie-informatie op het
Colour-Info-Display wordt routebege‐
leiding op het Driver Information Cen‐ ter weergegeven.
Afwijkende weergave voor auto's die
op aardgas rijden:
Actieradius Actieradius weergegeven voor rijdenop benzine en op aardgas.Beide modi kunnen in combinatie
worden weergegeven.
Gemiddeld verbruik Het gemiddeld verbruik is altijd weer‐ gegeven in de geselecteerde modus.
Brandstofkeuzeschakelaar 3 107.
Momentaan verbruik
Huidig verbruik is altijd weergegeven
in de geselecteerde modus.
Brandstofkeuzeschakelaar 3 107.Persoonlijke
instellingen
U kunt het gedrag van de auto op uw wensen afstemmen door de instellin‐
gen in het Info-display te veranderen.
Sommige persoonlijke instellingen
kunnen voor verschillende bestuur‐
ders in elke autosleutel afzonderlijk
worden opgeslagen. Opgeslagen in‐
stellingen 3 24.
Afhankelijk van het uitrustingsniveau
en de specifieke regelgeving in uw
land, zijn sommige van de hieronder
beschreven functies eventueel niet
aanwezig.
Sommige functies worden alleen
weergegeven of zijn alleen actief bij
een draaiende motor.
Persoonlijke instellingen in het
Graphic-Info-Display
CD 400plus/CD 400/CD300

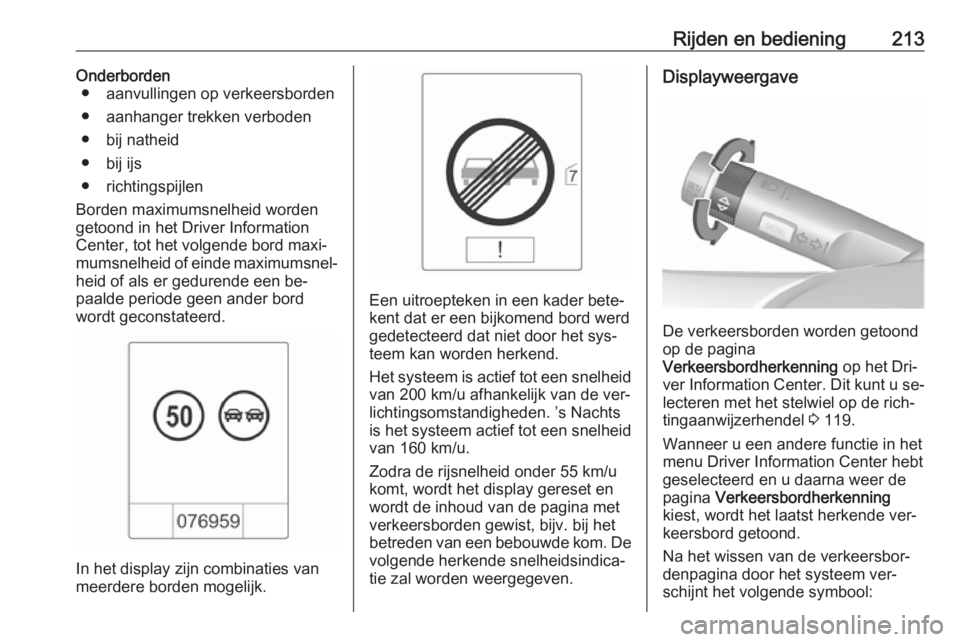

Rijden en bediening213Onderborden● aanvullingen op verkeersborden
● aanhanger trekken verboden
● bij natheid
● bij ijs
● richtingspijlen
Borden maximumsnelheid worden getoond in het Driver Information
Center, tot het volgende bord maxi‐
mumsnelheid of einde maximumsnel‐
heid of als er gedurende een be‐
paalde periode geen ander bord
wordt geconstateerd.
In het display zijn combinaties van
meerdere borden mogelijk.
Een uitroepteken in een kader bete‐
kent dat er een bijkomend bord werd
gedetecteerd dat niet door het sys‐
teem kan worden herkend.
Het systeem is actief tot een snelheid
van 200 km/u afhankelijk van de ver‐
lichtingsomstandigheden. ’s Nachts is het systeem actief tot een snelheid
van 160 km/u.
Zodra de rijsnelheid onder 55 km/u
komt, wordt het display gereset en
wordt de inhoud van de pagina met verkeersborden gewist, bijv. bij het
betreden van een bebouwde kom. De
volgende herkende snelheidsindica‐
tie zal worden weergegeven.
Displayweergave
De verkeersborden worden getoond
op de pagina
Verkeersbordherkenning op het Dri‐
ver Information Center. Dit kunt u se‐ lecteren met het stelwiel op de rich‐
tingaanwijzerhendel 3 119.
Wanneer u een andere functie in het
menu Driver Information Center hebt
geselecteerd en u daarna weer de
pagina Verkeersbordherkenning
kiest, wordt het laatst herkende ver‐
keersbord getoond.
Na het wissen van de verkeersbor‐
denpagina door het systeem ver‐
schijnt het volgende symbool:
