Page 265 of 313

Verzorging van de auto26312. Al het afdichtmiddel wordt in deband gepompt. Daarna wordt de
band opgepompt.
13. De voorgeschreven bandenspan‐ ning moet binnen 10 minuten wor‐
den bereikt. Bandenspanning
3 297 . Schakel de compressor uit
wanneer de juiste bandenspan‐
ning is bereikt.
Wordt de voorgeschreven ban‐
denspanning niet binnen
10 minuten bereikt, dan de ban‐
denreparatieset verwijderen. De
auto één wielomwenteling verrij‐
den. De bandenreparatieset weer
aansluiten en het vulproces
10 minuten lang voortzetten.
Wordt de voorgeschreven ban‐
denspanning dan nog niet bereikt,
dan is de band te ernstig bescha‐
digd. De hulp van een werkplaats inroepen.
Laat eventueel de te hoge ban‐
denspanning af via de knop boven
op de manometer.
De compressor niet langer dan
10 minuten laten werken.
14. Maak de bandenreparatieset los. Borglipje op houder indrukken omfles met afdichtmiddel uit houder
te verwijderen. De bandenvul‐
slang op de vrije aansluiting van
de fles met afdichtmiddel schroe‐
ven. Hierdoor wordt voorkomen
dat er afdichtmiddel uit de fles
stroomt. Bandenreparatieset in de
bagageruimte opbergen.
15. Eventueel vrijgekomen afdicht‐ middel met een doek verwijderen.
16. Het op de fles met afdichtmiddel aanwezige etiket met de maxi‐
maal toelaatbare snelheid in het
gezichtsveld van de bestuurder
aanbrengen.17. De rit onmiddellijk voortzetten, zo‐
dat het afdichtmiddel zich gelijk‐
matig in de band kan verspreiden. Na ca. 10 km rijden (uiterlijk na
10 minuten) stoppen en de ban‐
denspanning controleren. Hier‐
voor de luchtslang van de com‐
pressor rechtstreeks op bandven‐
tiel en compressor schroeven.
Bij een bandenspanning hoger
dan 1,3 bar, de bandenspanning
op de voorgeschreven waarde
brengen. Procedure herhalen tot‐ dat de bandenspanning niet meer
afneemt.
Page 266 of 313

264Verzorging van de autoBij een bandenspanning lager
dan 1,3 bar, de auto niet meer ge‐ bruiken. De hulp van een werk‐
plaats inroepen.
18. Bandenreparatieset in de baga‐ geruimte opbergen.
Let op
De rijeigenschappen van de her‐ stelde band zijn veel minder goed,
daarom deze band laten vervangen.
Bij abnormale geluiden of sterke ver‐
hitting van de compressor, deze mi‐
nimaal 30 minuten lang uitschake‐
len.
Het ingebouwde veiligheidsventiel
opent bij een druk van 7 bar.
Let op de houdbaarheidsdatum van
de set. Na deze datum is niet meer
gegarandeerd dat het middel nog
goed afdicht. Op de bewaarinstruc‐
ties op de fles met afdichtmiddel let‐
ten.
Gebruikte fles met afdichtmiddel
vervangen. Afvoeren volgens de
desbetreffende wettelijke voorschrif‐ ten.
De compressor en het afdichtmiddel zijn vanaf ca. –30 °C te gebruiken.De aanwezige hulpstukken kunnenvoor het oppompen van ballen,
luchtbedden en opblaasboten e.d.
worden gebruikt. Deze zitten aan de onderkant van de compressor. Om
deze te verwijderen, schroeft u de
compressorluchtslang erop en trekt
u de adapter eruit.
Wiel verwisselen
Sommige auto’s hebben in plaats van
een reservewiel een bandenrepara‐
tieset 3 261.
De onderstaande voorbereidingen
treffen en de instructies opvolgen:
● Auto op een vlakke, stevige en slipvrije ondergrond parkeren.
Voorwielen in de rechtuitstand
draaien.
● Handrem aantrekken en eerste versnelling, achteruitversnelling
of P inschakelen.
● Reservewiel verwijderen 3 267.
● Nooit meerdere wielen tegelijker‐
tijd vervangen.● Gebruik de krik alleen om een
wiel te verwisselen bij banden‐pech en niet voor de jaarlijkse
montage van winter- of zomer‐ banden.
● De krik is onderhoudsvrij.
● Bij een zachte ondergrond, een stevige plank (max. 1 cm dik) on‐
der de krik leggen.
● Haal vóór het opkrikken van de auto altijd eventuele zware ob‐
jecten eruit.
● In de op te krikken auto mogen zich geen personen of dieren be‐vinden.
● Nooit onder een opgekrikte auto kruipen.
● Opgekrikte auto niet starten.
● Reinig de wielmoeren en de draad met een schone doek
voordat u het wiel plaatst.9 Waarschuwing
Vet de wielbout, de wielmoer en
de conus van de wielmoer niet in.
Page 267 of 313
Verzorging van de auto2651.Wielmoerdoppen met een schroe‐
vendraaier loswippen en verwij‐
deren. Wieldop verwijderen.
Boordgereedschap 3 254.
Lichtmetalen velgen: Wielmoer‐
doppen met een schroeven‐
draaier loswippen en verwijderen. Ter bescherming een zachte doek tussen de schroevendraaier en delichtmetalen velg aanbrengen.
2. Klap de wielsleutel uit, zet deze stevig op de wielmoer en draai
elke moer een halve slag los.
De wielen kunnen met wielborg‐
moeren beschermd zijn. Zet voor
het losdraaien van deze speci‐
fieke moeren eerst de adapter op
de moerkop voordat u de wiel‐ sleutel erop zet. De adapter ligt in
het handschoenenkastje.
3. Bij sommige uitvoeringen is het kriksteunpunt afgedekt. Trek dit
zijwaarts weg.
4. Zorg ervoor dat de krik op de juiste
manier onder het dichtstbijzijnde
kriksteunpunt staat.
Page 268 of 313

266Verzorging van de auto5.Zet de krik op de vereiste hoogte.
Zet deze zo onder het krikpunt dat losschieten onmogelijk is.
Bevestig de wielsleutel en draai
met de krik recht onder het krik‐
steunpunt aan de wielsleutel tot‐
dat het wiel van de grond komt.
6. Draai de wielmoeren los.
7. Wiel verwisselen. Reservewiel 3 267
8. Draai de wielmoeren erop.
9. Auto neerlaten.
10. Wielsleutel aanbrengen, let er hierbij op dat deze stevig vastzit
en de wielmoeren kruiselings
aanhalen. Het aanhaalmoment
bedraagt 140 Nm.
11. Wieldop voor het aanbrengen zo verdraaien dat de ventielopeningover het bandventiel valt.
Wielmoerdoppen aanbrengen.
12. Afdekking kriksteunpunt terug‐ plaatsen.
13. Berg het vervangen wiel 3 267,
het autogereedschap 3 254 en de
adapter voor het vergrendelen
van de wielmoeren 3 68 op.
14. Bandenspanning en het aanhaal‐ koppel van de wielmoeren van het
gemonteerde wiel zo spoedig mo‐
gelijk controleren.
Defecte band zo spoedig mogelijk la‐ ten vervangen of repareren.Kriksteunpunt voor hefplatform
De positie van de achterste arm van
het hefplatform centraal onder de uit‐ sparing van de dorpel.
Page 269 of 313

Verzorging van de auto267De positie van de voorste arm van het
hefplatform aan de onderzijde van de
auto.
Reservewiel
Sommige auto's hebben in plaats van
een reservewiel een bandenrepara‐
tieset.
Bij het aanbrengen van een reserve‐
wiel met een andere maat dan de an‐
dere wielen kan het wiel worden be‐ schouwd als een tijdelijk reservewiel
en gelden de betreffende maximum‐
snelheden, zelfs als dit niet door een
label wordt aangegeven. Raadpleeg
een werkplaats voor informatie over
de geldende maximumsnelheid.
Het reservewiel heeft een stalen velg.Voorzichtig
Is het gemonteerde reservewiel
kleiner dan de andere wielen of
wordt het gebruikt in combinatie
met winterbanden, dan kunnen de
rijeigenschappen negatief worden
beïnvloed. Defecte band zo spoe‐
dig mogelijk laten vervangen.
Het reservewiel bevindt zich in een
houder onder de vloerplaat.
1. Opbergvak voor boordgereed‐ schap in de bagageruimte openen
3 254.
2. Verwijder beide doppen boven de
zeskantige bouten.
3. Plaats de wielsleutel op één zes‐ kantbout en draai hem naar links
tot u weerstand voelt.
4. Doe hetzelfde met de andere zes‐
kantige bout.
5. Til de reservewielhouder op en haakt beide vergrendelingen los.
6. Laat de reservewielhouder zak‐ ken.
7. Veiligheidskabel losmaken.
Page 270 of 313

268Verzorging van de auto

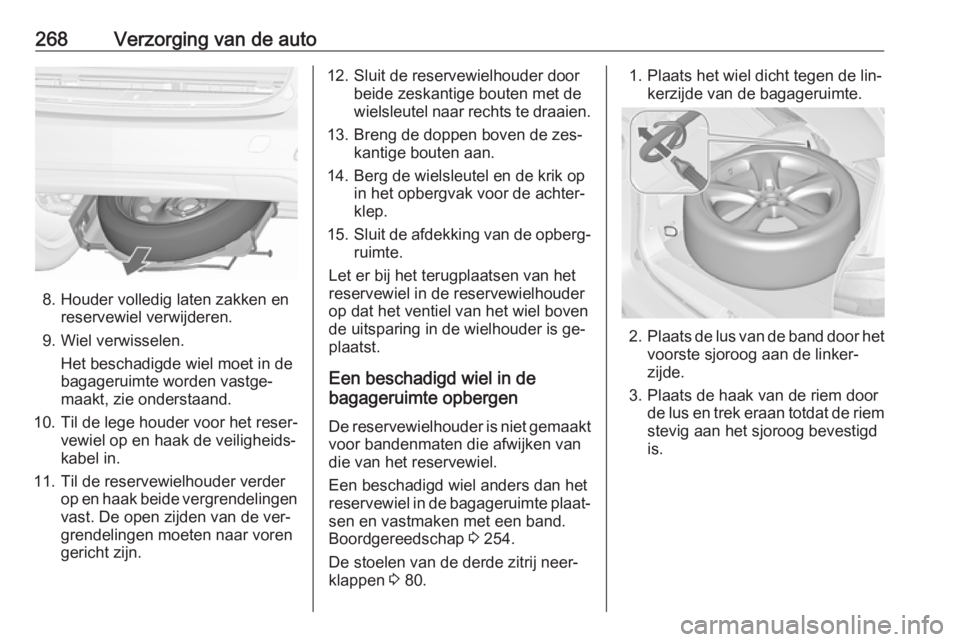

8. Houder volledig laten zakken enreservewiel verwijderen.
9. Wiel verwisselen. Het beschadigde wiel moet in de
bagageruimte worden vastge‐
maakt, zie onderstaand.
10. Til de lege houder voor het reser‐ vewiel op en haak de veiligheids‐
kabel in.
11. Til de reservewielhouder verder op en haak beide vergrendelingenvast. De open zijden van de ver‐
grendelingen moeten naar voren
gericht zijn.
12. Sluit de reservewielhouder door beide zeskantige bouten met de
wielsleutel naar rechts te draaien.
13. Breng de doppen boven de zes‐ kantige bouten aan.
14. Berg de wielsleutel en de krik op in het opbergvak voor de achter‐
klep.
15. Sluit de afdekking van de opberg‐
ruimte.
Let er bij het terugplaatsen van het
reservewiel in de reservewielhouder
op dat het ventiel van het wiel boven
de uitsparing in de wielhouder is ge‐
plaatst.
Een beschadigd wiel in de
bagageruimte opbergen
De reservewielhouder is niet gemaakt voor bandenmaten die afwijken vandie van het reservewiel.
Een beschadigd wiel anders dan het
reservewiel in de bagageruimte plaat‐
sen en vastmaken met een band.
Boordgereedschap 3 254.
De stoelen van de derde zitrij neer‐
klappen 3 80.1. Plaats het wiel dicht tegen de lin‐
kerzijde van de bagageruimte.
2. Plaats de lus van de band door het
voorste sjoroog aan de linker‐
zijde.
3. Plaats de haak van de riem door de lus en trek eraan totdat de riemstevig aan het sjoroog bevestigd
is.
Page 271 of 313

Verzorging van de auto269

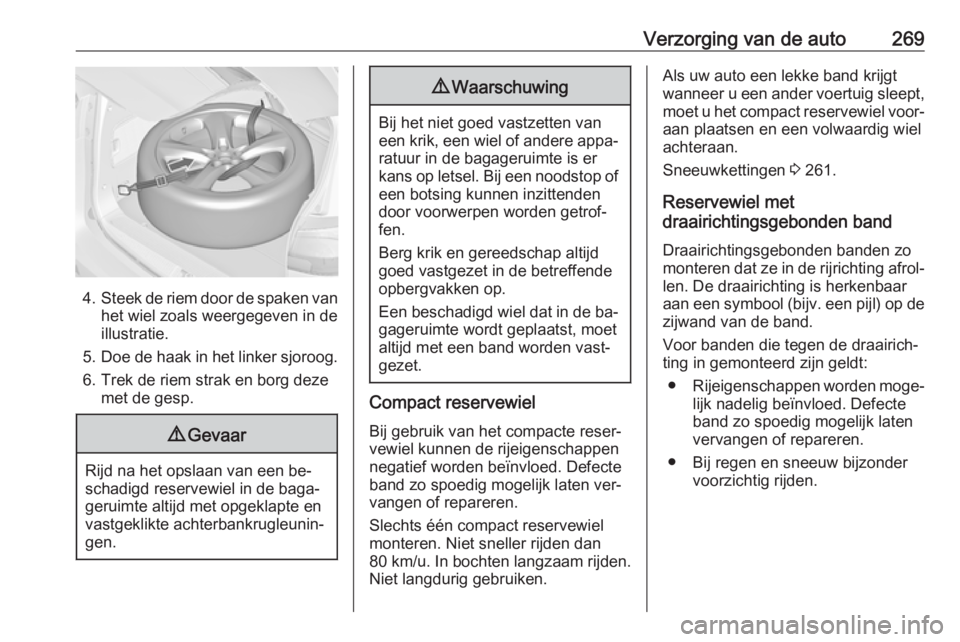

4.Steek de riem door de spaken van
het wiel zoals weergegeven in de
illustratie.
5. Doe de haak in het linker sjoroog.
6. Trek de riem strak en borg deze met de gesp.
9 Gevaar
Rijd na het opslaan van een be‐
schadigd reservewiel in de baga‐
geruimte altijd met opgeklapte en
vastgeklikte achterbankrugleunin‐
gen.
9 Waarschuwing
Bij het niet goed vastzetten van
een krik, een wiel of andere appa‐ ratuur in de bagageruimte is er
kans op letsel. Bij een noodstop of een botsing kunnen inzittendendoor voorwerpen worden getrof‐
fen.
Berg krik en gereedschap altijd
goed vastgezet in de betreffende
opbergvakken op.
Een beschadigd wiel dat in de ba‐
gageruimte wordt geplaatst, moet
altijd met een band worden vast‐
gezet.
Compact reservewiel
Bij gebruik van het compacte reser‐
vewiel kunnen de rijeigenschappen
negatief worden beïnvloed. Defecte
band zo spoedig mogelijk laten ver‐
vangen of repareren.
Slechts één compact reservewiel monteren. Niet sneller rijden dan
80 km/u . In bochten langzaam rijden.
Niet langdurig gebruiken.
Als uw auto een lekke band krijgt
wanneer u een ander voertuig sleept,
moet u het compact reservewiel voor‐ aan plaatsen en een volwaardig wiel
achteraan.
Sneeuwkettingen 3 261.
Reservewiel met
draairichtingsgebonden band
Draairichtingsgebonden banden zo
monteren dat ze in de rijrichting afrol‐ len. De draairichting is herkenbaar
aan een symbool (bijv. een pijl) op de zijwand van de band.
Voor banden die tegen de draairich‐
ting in gemonteerd zijn geldt:
● Rijeigenschappen worden moge‐
lijk nadelig beïnvloed. Defecte
band zo spoedig mogelijk laten
vervangen of repareren.
● Bij regen en sneeuw bijzonder voorzichtig rijden.
Page 272 of 313

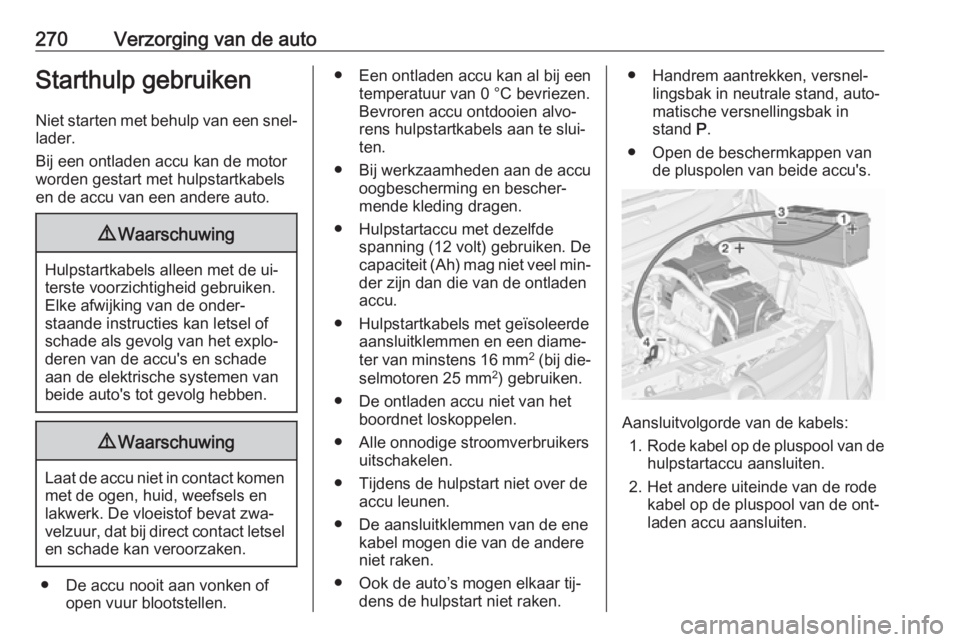

270Verzorging van de autoStarthulp gebruikenNiet starten met behulp van een snel‐
lader.
Bij een ontladen accu kan de motor
worden gestart met hulpstartkabels
en de accu van een andere auto.9 Waarschuwing
Hulpstartkabels alleen met de ui‐
terste voorzichtigheid gebruiken.
Elke afwijking van de onder‐
staande instructies kan letsel of
schade als gevolg van het explo‐
deren van de accu's en schade
aan de elektrische systemen van
beide auto's tot gevolg hebben.
9 Waarschuwing
Laat de accu niet in contact komen
met de ogen, huid, weefsels en
lakwerk. De vloeistof bevat zwa‐
velzuur, dat bij direct contact letsel en schade kan veroorzaken.
● De accu nooit aan vonken of open vuur blootstellen.
● Een ontladen accu kan al bij eentemperatuur van 0 °C bevriezen.Bevroren accu ontdooien alvo‐
rens hulpstartkabels aan te slui‐
ten.
● Bij werkzaamheden aan de accu oogbescherming en bescher‐
mende kleding dragen.
● Hulpstartaccu met dezelfde spanning (12 volt) gebruiken. De
capaciteit (Ah) mag niet veel min‐
der zijn dan die van de ontladen
accu.
● Hulpstartkabels met geïsoleerde aansluitklemmen en een diame‐
ter van minstens 16 mm 2
(bij die‐
selmotoren 25 mm 2
) gebruiken.
● De ontladen accu niet van het boordnet loskoppelen.
● Alle onnodige stroomverbruikers uitschakelen.
● Tijdens de hulpstart niet over de accu leunen.
● De aansluitklemmen van de ene kabel mogen die van de andere
niet raken.
● Ook de auto’s mogen elkaar tij‐ dens de hulpstart niet raken.● Handrem aantrekken, versnel‐ lingsbak in neutrale stand, auto‐
matische versnellingsbak in
stand P.
● Open de beschermkappen van de pluspolen van beide accu's.
Aansluitvolgorde van de kabels:
1. Rode kabel op de pluspool van de
hulpstartaccu aansluiten.
2. Het andere uiteinde van de rode kabel op de pluspool van de ont‐
laden accu aansluiten.
