2016 OPEL ZAFIRA C Gebruikershandleiding (in Dutch)

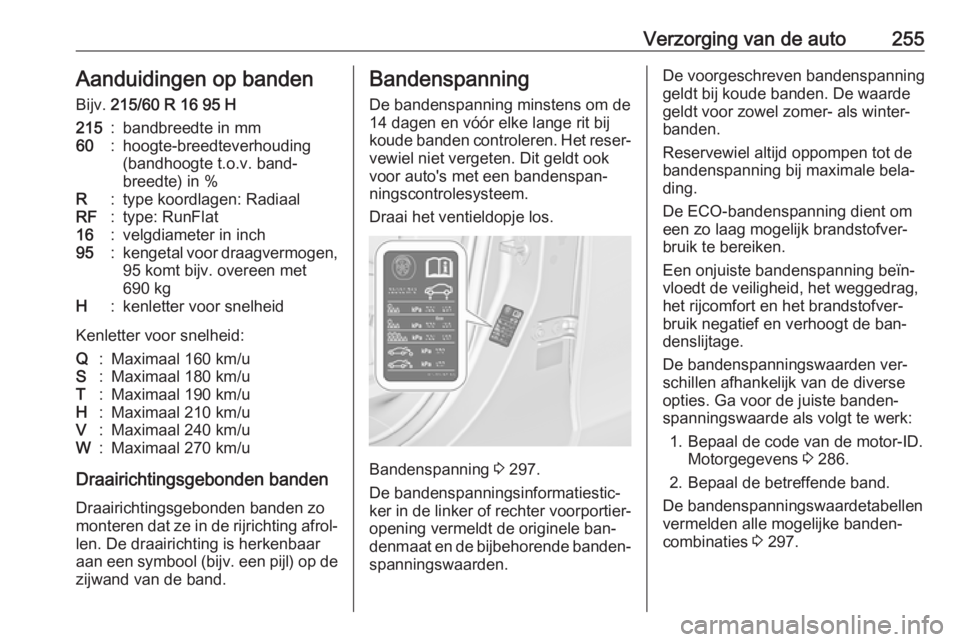

Verzorging van de auto255Aanduidingen op bandenBijv. 215/60 R 16 95 H215:bandbreedte in mm60:hoogte-breedteverhouding
(bandhoogte t.o.v. band‐
breedte) in %R:type koordlagen: RadiaalRF:type: RunFlat16:velgdiameter in inch95:kengetal voor draagvermogen,
95 komt bijv. overeen met
690 kgH:kenletter voor snelheid
Kenletter voor snelheid:
Q:Maximaal 160 km/uS:Maximaal 180 km/uT:Maximaal 190 km/uH:Maximaal 210 km/uV:Maximaal 240 km/uW:Maximaal 270 km/u
Draairichtingsgebonden banden
Draairichtingsgebonden banden zo
monteren dat ze in de rijrichting afrol‐ len. De draairichting is herkenbaar
aan een symbool (bijv. een pijl) op de
zijwand van de band.
Bandenspanning
De bandenspanning minstens om de
14 dagen en vóór elke lange rit bij
koude banden controleren. Het reser‐
vewiel niet vergeten. Dit geldt ook
voor auto's met een bandenspan‐ ningscontrolesysteem.
Draai het ventieldopje los.
Bandenspanning 3 297.
De bandenspanningsinformatiestic‐
ker in de linker of rechter voorportier‐ opening vermeldt de originele ban‐
denmaat en de bijbehorende banden‐
spanningswaarden.
De voorgeschreven bandenspanning
geldt bij koude banden. De waarde
geldt voor zowel zomer- als winter‐
banden.
Reservewiel altijd oppompen tot de
bandenspanning bij maximale bela‐
ding.
De ECO-bandenspanning dient om
een zo laag mogelijk brandstofver‐
bruik te bereiken.
Een onjuiste bandenspanning beïn‐
vloedt de veiligheid, het weggedrag,
het rijcomfort en het brandstofver‐
bruik negatief en verhoogt de ban‐
denslijtage.
De bandenspanningswaarden ver‐
schillen afhankelijk van de diverse
opties. Ga voor de juiste banden‐ spanningswaarde als volgt te werk:
1. Bepaal de code van de motor-ID. Motorgegevens 3 286.
2. Bepaal de betreffende band.
De bandenspanningswaardetabellen
vermelden alle mogelijke banden‐
combinaties 3 297.

256Verzorging van de autoVoor de voor uw auto goedgekeurde
banden kunt u de EEG-conformiteits‐ verklaring die bij uw auto is geleverd,
of andere landelijke registratiedocu‐
menten raadplegen.
De bestuurder is verantwoordelijk
voor het juist instellen van de ban‐
denspanning.9 Waarschuwing
Een te lage bandenspanning kan
aanleiding geven tot oververhitting van de banden en interne bescha‐
digingen, wat bij hoge snelheden
loslatende loopvlakken en zelfs
klapbanden kan veroorzaken.
Wanneer u de bandenspanning van
een auto met bandenspanningscon‐
trolesysteem moet verhogen of verla‐
gen, schakel dan de ontsteking uit.
Schakel na het aanpassen van de
bandenspanning het contact in en se‐
lecteer de betreffende instelling op de pagina Draagvermogen band op het
Driver Information Center, 3 119.
Bandenspanningscontrole‐
systeem
Het bandenspanningscontrolesys‐
teem (TPMS) controleert vanaf een
bepaalde snelheid eenmaal per mi‐
nuut de bandenspanning van alle vier
de banden.Voorzichtig
Het bandenspanningscontrole‐
systeem waarschuwt alleen bij
een te lage bandenspanning en
treedt niet in de plaats van regulier onderhoud van de banden door de bestuurder.
Alle wielen moeten zijn voorzien van
een spanningssensor en de banden
moeten de voorgeschreven banden‐
spanning hebben.
Let op
In landen waar het bandenspan‐
ningscontrolesysteem wettelijk ver‐
eist is, wordt de typegoedkeuring
van het voertuig bij het gebruik van
wielen zonder druksensoren nietig.
U kunt de actuele bandenspannings‐
waarden bekijken in Informatie- menu
voertuig op het Driver Information
Centre.
U selecteert het menu met de knop‐
pen op de richtingaanwijzerhendel.
Druk op MENU om Informatie- menu
voertuig te selecteren X.

Verzorging van de auto257
Draai aan het stelwiel om het ban‐
denspanningscontrolesysteem te se‐ lecteren.
De systeemstatus en bandenspan‐
ningswaarschuwingen herkent u aan een bericht waarbij de desbetreffende
band knippert op het Driver Informa‐
tion Center.
Voor de waarschuwingen kijkt het
systeem ook naar de temperatuur
van de band.Bij het detecteren van een te lage
bandenspanning brandt controle‐
lampje w 3 116.
Als w oplicht, stop dan bij de eerst‐
volgende gelegenheid en breng de
banden op de aanbevolen spannings‐ waarden 3 297.
Als w 60-90 seconden knippert en
daarna continu wordt verlicht, is er
een fout in het systeem. De hulp van
een werkplaats inroepen.
Na het op spanning brengen moet u
wellicht een stukje rijden om de ban‐
denspanningswaarden op het Driver
Information Center bij te werken.
Hierbij kan w oplichten.
Als
w bij lagere temperaturen oplicht
en na een stukje rijden dooft, kan dit
duiden op een te lage bandenspan‐
ning. Bandenspanning controleren.
Boordinformatie 3 125.
Schakel het contact uit wanneer de bandenspanning moet worden ver‐
hoogd of verlaagd.
Monteer alleen wielen met druksen‐
soren, anders wordt de bandenspan‐
ning niet weergegeven en brandt w
voortdurend.
Een tijdelijk reservewiel is niet uitge‐
rust met spanningssensoren. Het bandenspanningscontrolesysteem
werkt niet op deze wielen. De contro‐
lelamp w brandt. Voor de overige drie
wielen blijft het systeem werken.
Gebruik van in de handel verkrijgbare
vloeibare bandenreparatiesets kan
de werking van het systeem nadelig
beïnvloeden. Gebruik bij voorkeur
door de fabriek goedgekeurde repa‐
ratiesets.

258Verzorging van de autoAls u elektronische apparaten ge‐
bruikt of zich in de buurt vindt van
voorzieningen die vergelijkbare fre‐
quenties gebruiken, kan dit de wer‐
king van het bandenspanningscon‐
trolesysteem verstoren.
Elke keer bij het verwisselen van de
banden moeten de sensoren van het
bandenspanningscontrolesysteem
worden gedemonteerd en onderhou‐
den. Bij opgeschroefde sensoren;
vervang het ventielelement en de
keerring. Bij opgeklikte sensor; ver‐
vang de complete ventielsteel.
Status belading van auto Pas de bandenspanning volgens de
informatie op het etiket van de band
of in de tabel bandenspanningswaar‐ den aan op de belading van de auto
3 297 en selecteer de betreffende in‐
stelling in het menu Bandbelasting op
het Driver Information Center 3 119.
Deze instelling is de referentiewaarde voor waarschuwingen over de ban‐
denspanning.Het menu Bandenbelasting verschijnt
alleen als de auto stilstaat en de handrem aangetrokken is. Bij auto's
met automatische versnellingsbak
moet de keuzehendel op P staan.
Selecteer:
● Licht voor een comfortabele
spanning tot 3 inzittenden.
● Eco voor een Eco-spanning tot
3 inzittenden.
● Max voor volledige belading.
TPMS-sensoren koppelen Elke TPMS-sensor heeft een unieke
identificatiecode. De identificatiecode
moet aan de positie van een nieuw
wiel worden gekoppeld nadat de wie‐ len zijn geroteerd of alle wielen zijn
verwisseld en als een of meer TPMS-
sensoren zijn vervangen. De TPMS-
sensoren moeten ook worden gekop‐
peld na het vervangen van een reser‐
vewiel door een reguliere band met
de TPMS-sensor.
Bij de volgende contactcyclus moeten
de storingslamp w en het waarschu‐
wingsbericht of de waarschuwings‐
code doven/verdwijnen. De sensoren worden met een TPMS-inleergereed‐
schap in de volgende volgorde ge‐
koppeld aan de wielposities: voorwiel
linkerzijde, voorwiel rechterzijde, ach‐ terwiel rechterzijde en achterwiel lin‐
kerzijde. De richtingaanwijzer in de
huidige actieve stand wordt verlicht
totdat de sensor is gekoppeld.
Raadpleeg uw werkplaats voor on‐
derhoud of voor het aanschaffen van
een inleergereedschap. U hebt
2 minuten voor het koppelen van de
positie van het eerste wiel en
5 minuten voor het koppelen van de
positie van alle vier wielen. Bij het

Verzorging van de auto259overschrijden van deze tijd stopt het
koppelen en moet u opnieuw
beginnen.
Koppel de TPMS-sensoren als volgt: 1. Schakel de handrem in; op auto's
met automatische versnellings‐
bak zet u de keuzehendel op P.
2. Schakel het contact in. 3. Druk op MENU op de richtingaan‐
wijzerhendel om Informatiemenu
voertuig op het Driver Information
Center te selecteren.
4. Draai het stelwieltje om naar het bandenspanningsmenu te schui‐
ven.
5. Druk op SET/CLR om het koppe‐
len van de sensoren te starten. Er
moet een bericht met een vraag
om acceptatie van het proces ver‐ schijnen.
6. Druk nogmaals op SET/CLR om
de selectie te bevestigen. De cla‐ xon piept twee keer om aan te ge‐
ven dat de ontvanger in de inleer‐ modus staat.
7. Begin met de voorwiel aan de lin‐ kerzijde.8. Zet de inleertool bij het ventiel te‐ gen de wang van de band. Druk
daarna op de knop om de TPMS-
sensor te activeren. De claxon
piept ter bevestiging dat de sen‐
soridentificatiecode aan de positie
van dit wiel is gekoppeld.
9. Ga verder met het voorwiel rechts
en herhaal de procedure zoals be‐
schreven in stap 8.
10. Ga verder met het achterwiel rechts en herhaal de procedure
zoals beschreven in stap 8.
11. Ga verder met het achterwiel aan de linkerzijde en herhaal de pro‐
cedure in stap 8. De claxon piept
twee keer ter aanduiding dat de
sensoridentificatiecode aan de
achterband aan de linkerzijde is
gekoppeld en dat de procedure
voor het koppelen van de TPMS-
sensoren afgesloten is.
12. Schakel het contact uit.13. Breng alle vier de banden op de aanbevolen bandenspanning
zoals aangegeven op het etiket
bandenspanning.
14. Zorg dat de bandenlaadstatus volgens de geselecteerde span‐
ning is ingesteld 3 119.
Afhankelijkheid van temperatuur De bandenspanning hangt af van detemperatuur van de band. Onderweg
lopen de temperatuur en de spanning
van de band op. Bandenspannings‐
waarden op het etiket bandenspan‐
ningsinformatie en het overzicht ban‐
denspanningswaarden gelden voor
koude banden, d.w.z. bij 20 °C. Bij
elke 10 °C meer neemt de spanning
met zo'n 10 kPa toe. Houd hiermee
rekening wanneer u warme banden
controleert.
De bandenspanningswaarde die u op
het Driver Information Center ziet, is
de werkelijke bandenspanning. Bij
een afgekoelde band is deze waarde
iets lager, maar is de band niet lek.

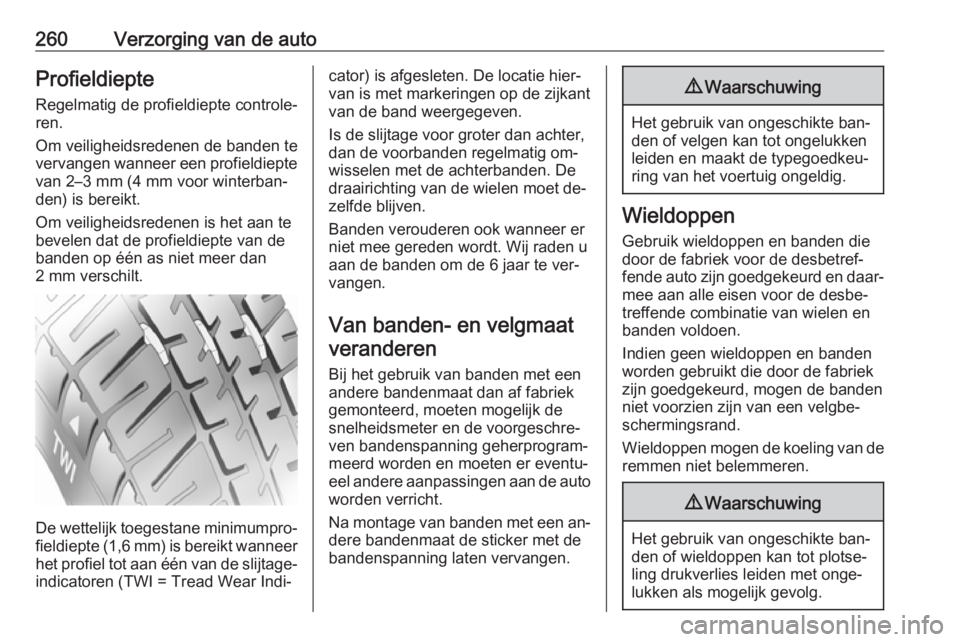

260Verzorging van de autoProfieldiepte
Regelmatig de profieldiepte controle‐
ren.
Om veiligheidsredenen de banden te
vervangen wanneer een profieldiepte
van 2–3 mm (4 mm voor winterban‐ den) is bereikt.
Om veiligheidsredenen is het aan te
bevelen dat de profieldiepte van de banden op één as niet meer dan
2 mm verschilt.
De wettelijk toegestane minimumpro‐
fieldiepte (1,6 mm) is bereikt wanneer het profiel tot aan één van de slijtage- indicatoren (TWI = Tread Wear Indi‐
cator) is afgesleten. De locatie hier‐van is met markeringen op de zijkant
van de band weergegeven.
Is de slijtage voor groter dan achter,
dan de voorbanden regelmatig om‐
wisselen met de achterbanden. De
draairichting van de wielen moet de‐
zelfde blijven.
Banden verouderen ook wanneer er
niet mee gereden wordt. Wij raden u
aan de banden om de 6 jaar te ver‐
vangen.
Van banden- en velgmaat veranderen
Bij het gebruik van banden met een
andere bandenmaat dan af fabriek
gemonteerd, moeten mogelijk de
snelheidsmeter en de voorgeschre‐
ven bandenspanning geherprogram‐
meerd worden en moeten er eventu‐
eel andere aanpassingen aan de auto
worden verricht.
Na montage van banden met een an‐ dere bandenmaat de sticker met de
bandenspanning laten vervangen.9 Waarschuwing
Het gebruik van ongeschikte ban‐
den of velgen kan tot ongelukken
leiden en maakt de typegoedkeu‐
ring van het voertuig ongeldig.
Wieldoppen
Gebruik wieldoppen en banden die
door de fabriek voor de desbetref‐
fende auto zijn goedgekeurd en daar‐
mee aan alle eisen voor de desbe‐
treffende combinatie van wielen en
banden voldoen.
Indien geen wieldoppen en banden
worden gebruikt die door de fabriek
zijn goedgekeurd, mogen de banden
niet voorzien zijn van een velgbe‐
schermingsrand.
Wieldoppen mogen de koeling van de remmen niet belemmeren.
9 Waarschuwing
Het gebruik van ongeschikte ban‐
den of wieldoppen kan tot plotse‐
ling drukverlies leiden met onge‐
lukken als mogelijk gevolg.

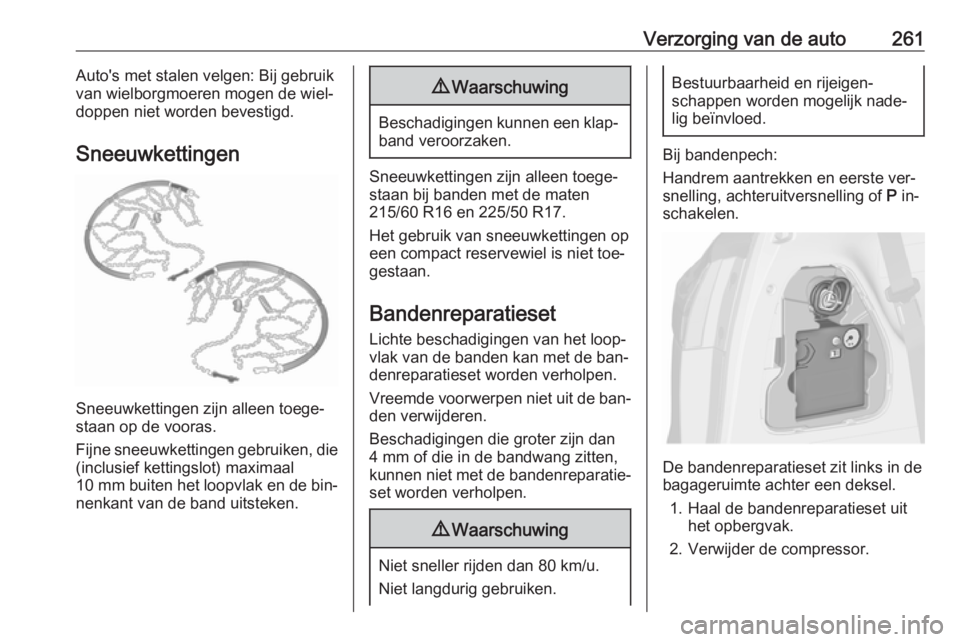

Verzorging van de auto261Auto's met stalen velgen: Bij gebruik
van wielborgmoeren mogen de wiel‐
doppen niet worden bevestigd.
Sneeuwkettingen
Sneeuwkettingen zijn alleen toege‐
staan op de vooras.
Fijne sneeuwkettingen gebruiken, die (inclusief kettingslot) maximaal
10 mm buiten het loopvlak en de bin‐
nenkant van de band uitsteken.
9 Waarschuwing
Beschadigingen kunnen een klap‐
band veroorzaken.
Sneeuwkettingen zijn alleen toege‐
staan bij banden met de maten
215/60 R16 en 225/50 R17.
Het gebruik van sneeuwkettingen op
een compact reservewiel is niet toe‐
gestaan.
Bandenreparatieset
Lichte beschadigingen van het loop‐
vlak van de banden kan met de ban‐
denreparatieset worden verholpen.
Vreemde voorwerpen niet uit de ban‐
den verwijderen.
Beschadigingen die groter zijn dan
4 mm of die in de bandwang zitten,
kunnen niet met de bandenreparatie‐ set worden verholpen.
9 Waarschuwing
Niet sneller rijden dan 80 km/u.
Niet langdurig gebruiken.
Bestuurbaarheid en rijeigen‐
schappen worden mogelijk nade‐
lig beïnvloed.
Bij bandenpech:
Handrem aantrekken en eerste ver‐
snelling, achteruitversnelling of P in‐
schakelen.
De bandenreparatieset zit links in de
bagageruimte achter een deksel.
1. Haal de bandenreparatieset uit het opbergvak.
2. Verwijder de compressor.

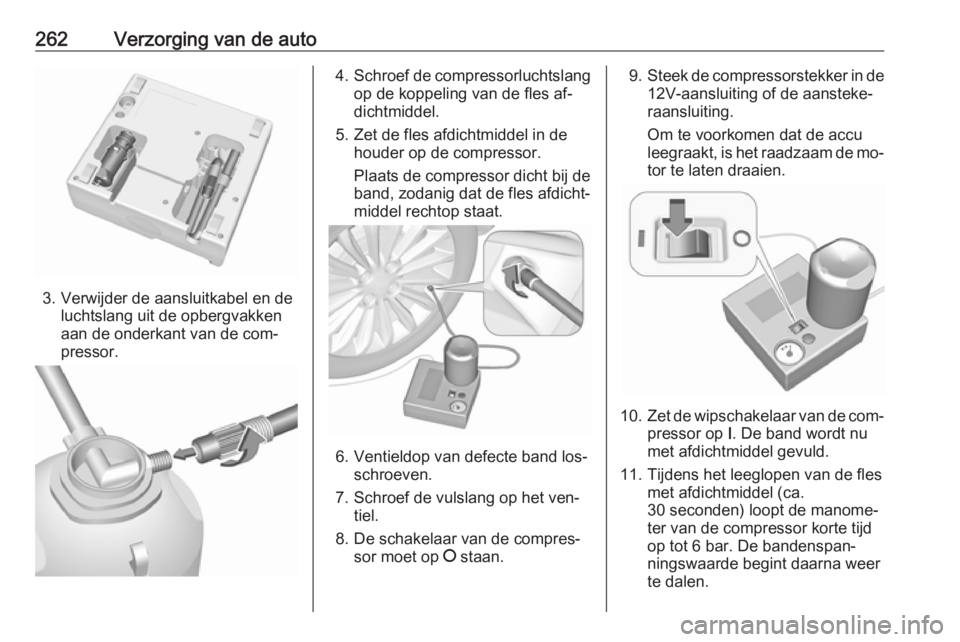

262Verzorging van de auto
3. Verwijder de aansluitkabel en deluchtslang uit de opbergvakken
aan de onderkant van de com‐
pressor.
4. Schroef de compressorluchtslang
op de koppeling van de fles af‐
dichtmiddel.
5. Zet de fles afdichtmiddel in de houder op de compressor.
Plaats de compressor dicht bij de
band, zodanig dat de fles afdicht‐
middel rechtop staat.
6. Ventieldop van defecte band los‐ schroeven.
7. Schroef de vulslang op het ven‐ tiel.
8. De schakelaar van de compres‐ sor moet op J staan.
9. Steek de compressorstekker in de
12V-aansluiting of de aansteke‐
raansluiting.
Om te voorkomen dat de accu
leegraakt, is het raadzaam de mo‐
tor te laten draaien.
10. Zet de wipschakelaar van de com‐
pressor op I. De band wordt nu
met afdichtmiddel gevuld.
11. Tijdens het leeglopen van de fles met afdichtmiddel (ca.
30 seconden) loopt de manome‐
ter van de compressor korte tijd
op tot 6 bar. De bandenspan‐
ningswaarde begint daarna weer
te dalen.
