2016 OPEL ZAFIRA C traction control

Kort en bondig111Elektrische ruitbediening .......32
2 Buitenspiegels ......................29
3 Cruise control .....................186
Snelheidsbegrenzer ............187
Adaptieve cruise control .....189
Frontaanrijdingswaar‐
schuwing ............................. 196
4 Zijdelingse ventilatieope‐
ningen ................................. 161
5 Richtingaanwijzers,
lichtsignaal, dimlicht en
grootlicht, grootlichtassis‐
tentie .................................. 150
Omgevingsverlichting ......... 153
Parkeerlichten .....................151
Knoppen voor Driver
Information Center ..............119
6 Instrumenten ...................... 106
7 Afstandsbediening op
stuurwiel ............................... 99
8 Driver Information Center .... 1199Voorruitenwisser, wis-/
wasinstallatie voor,
koplampsproeiers, achter‐
ruitenwisser, wis-/
wasinstallatie achter ...........100
10 Centrale vergrendeling .........22
Alarmknipperlichten ...........149
SPORT-modus ................... 184
Tour-modus ........................ 184
Brandstofkeuzeschakelaar . 107
Controlelamp airbag-
deactivering ........................ 113
Controlelamp
veiligheidsgordel
voorpassagier ....................112
11 Info-Display ........................ 123
12 Middelste ventilatieope‐
ningen ................................ 161
13 Status-LED alarmsysteem ...27
14 Handschoenenkastje ...........68
15 Verwarming en ventilatie ....155
16 AUX-ingang, USB-ingang,
SD Card-sleuf ....................... 10
12 V-aansluiting ..................10417Schakelpook,
handgeschakelde
versnellingsbak ..................179
Automatische
versnellingsbak ..................175
18 Traction Control-systeem ...182
Elektronische stabiliteits‐
regeling .............................. 183
Lane Departure Warning ...215
19 Elektrische handrem ...........180
20 Parkeerhulpsystemen .........202
Eco-knop voor Stop/Start-
systeem ............................... 167
21 Contactslot met stuurslot ...166
22 Claxon ................................ 100
Bestuurdersairbag ...............58
23 Ontgrendelingshandgreep
motorkap ............................ 233
24 Zekeringenkast ..................251
Opbergvak ............................ 69
25 Stuurwiel instellen ................99
26 Lichtschakelaar ..................142
Instellen koplampreikwijdte 145

98Instrumenten en bedieningsorganenInstrumenten en
bedieningsorganenBedieningsorganen ......................99
Stuurwielverstelling ...................99
Stuurbedieningsknoppen ...........99
Verwarmd stuurwiel ...................99
Claxon ..................................... 100
Wis-/wasinstallatie voorruit ......100
Wis-/wasinstallatie achterruit ...102
Buitentemperatuur ...................102
Klok ......................................... 103
Elektrische aansluitingen .........104
Aansteker ................................ 105
Asbakken ................................. 105
Waarschuwingslampen, meters
en controlelampen .....................106
Instrumentengroep ..................106
Snelheidsmeter .......................106
Kilometerteller ......................... 106
Dagteller .................................. 106
Toerenteller ............................. 106
Brandstofmeter ........................107
Brandstofkeuzeschakelaar ......107
Koelvloeistoftemperatuurme‐ ter ........................................... 108
Service-display ........................ 108Controlelampen .......................109
Richtingaanwijzer ....................111
Gordelverklikker ......................112
Airbag en gordelspanners .......112
Airbag-deactivering .................113
Laadsysteem ........................... 113
Storingsindicatielamp ..............113
Service-indicatie ......................113
Rem- en koppelingssysteem ...113
Pedaal intrappen .....................114
Elektrische handrem ................114
Storing elektrische handrem ....114
Antiblokkeersysteem (ABS) .....114
Opschakelen ........................... 114
Stuurbekrachtiging ..................115
Lane Departure Warning .........115
Ultrasoonparkeerhulp ..............115
Elektronische stabiliteitsregeling UIT ............115
Elektronische stabiliteitsregeling en Traction Control-systeem ..115
Traction Control-systeem UIT . 116
Voorverwarming ......................116
Roetfilter .................................. 116
AdBlue ..................................... 116
Bandenspanningscontrolesys‐ teem ....................................... 116
Motoroliedruk ........................... 116
Te laag brandstofpeil ...............117
Startbeveiliging ........................117Motorvermogen verminderd ....117
Rijverlichting ............................ 117
Grootlicht ................................. 117
Grootlichtassistentie ................117
Adaptive Forward Lighting .......117
Mistlamp .................................. 118
Mistachterlicht ......................... 118
Niveau sproeiervloeistof te laag ......................................... 118
Cruise control .......................... 118
Adaptieve cruise control ..........118
Voorligger gedetecteerd ..........118
Portier open ............................. 118
Informatiedisplays ......................119
Driver Information Center ........119
Graphic-Info-Display, Color-Info-Display .................. 123
Boordinformatie ......................... 125
Geluidssignalen .......................127
Batterijspanning .......................128
Tripcomputer .............................. 129
Persoonlijke instellingen ............131
OnStar ....................................... 137

Instrumenten en bedieningsorganen111Controlelampen in de
middenconsole
Overzicht
ORichtingaanwijzer 3 111XGordelverklikker 3 112vAirbags en gordelspanners
3 112VAirbag deactiveren 3 113pLaadsysteem 3 113ZStoringsindicatielamp 3 113gLaat auto spoedig nakijken
3 113RRem- en koppelingssysteem
3 113-Pedaal intrappen 3 114mElektrische handrem 3 114jStoring elektrische handrem
3 114uAntiblokkeersysteem (ABS)
3 114[Opschakelen 3 114cStuurbekrachtiging 3 115)Lane Departure Warning
3 115.rUltrasoonparkeerhulp 3 115nElektronische stabiliteitsrege‐
ling UIT 3 115bElektronische stabiliteitsrege‐
ling en Traction Control-
systeem 3 115kTraction Control-systeem uit
3 116!Voorverwarmen 3 116%Roetfilter 3 116YAdBlue 3 116wBandenspanningscontrolesys‐
teem 3 116IMotoroliedruk 3 116iTe laag brandstofpeil 3 117dStartbeveiliging 3 117#Beperkt motorvermogen
3 1178Buitenverlichting 3 117CGrootlicht 3 117lGrootlichtassistentie 3 117fAdaptief rijlicht (AFL) 3 117>Mistlamp 3 118rMistachterlicht 3 118GSproeiervloeistof laag 3 118mCruise control 3 118 /Adap‐
tieve cruise control 3 118AVoorligger gedetecteerd
3 118hPortier open 3 118
Richtingaanwijzer
O brandt of knippert groen.

Instrumenten en bedieningsorganen115Bij sommige versies verschijnt de
schakelaanduiding als een pop-up op
het Driver Information Center.
EcoFlex rijhulp 3 129.
Stuurbekrachtiging
c brandt geel.
Gaat branden met verminderde
stuurbekrachtiging
De stuurbekrachtiging wordt vermin‐
derd door oververhitting van het sys‐
teem. De controlelamp gaat uit wan‐
neer het systeem is afgekoeld.
Stop/Start-systeem 3 167.
Gaat branden met
uitgeschakelde
stuurbekrachtiging
Storing in het stuurbekrachtigings‐
systeem. De hulp van een werkplaats
inroepen.
Lane Departure Warning
) brandt groen of knippert geel.Brandt groen
Systeem wordt ingeschakeld en is
gebruiksklaar.
Knippert geel Systeem herkent een onbedoelde
verandering van rijstrook.
Ultrasoonparkeerhulp r brandt geel.
Storing in het systeem
of
Storing door vervuilde of met sneeuw of ijs bedekte sensoren
of
Storingen door externe bronnen van
ultrasoon geluid. Als de storingsbron
wordt verwijderd, dan werkt het sys‐
teem weer normaal.
Oorzaak van de systeemstoring on‐
middellijk door een werkplaats laten
verhelpen.
Ultrasoonparkeerhulp 3 202.Elektronische
stabiliteitsregeling UIT
n brandt geel.
Het systeem wordt gedeactiveerd.
Elektronische stabiliteitsre‐
geling en Traction Control- systeem
b brandt of knippert geel.
Brandt Er zit een storing in het systeem. Ver‐
der rijden is mogelijk. De rijstabiliteit
kan echter afhankelijk van de staat
van het wegdek verslechteren.
Oorzaak van de storing onmiddellijk
door een werkplaats laten verhelpen.
Knippert Het systeem is actief ingeschakeld.
Het motorvermogen kan worden be‐
grensd en de auto kan automatisch
iets worden afgeremd.
Elektronische stabiliteitsregeling
(ESC) 3 183, Traction Control-sys‐
teem 3 182.

116Instrumenten en bedieningsorganenTraction Control-systeemUIT
k brandt geel.
Het systeem wordt gedeactiveerd.
Voorverwarming ! brandt geel.
De voorverwarming is geactiveerd.
Wordt alleen bij lage buitentempera‐
turen ingeschakeld.
Roetfilter
% brandt of knippert geel.
Het dieselpartikelfilter moet gerege‐
nereerd worden.
Blijven rijden totdat % dooft. Laat het
motortoerental zo mogelijk niet onder
2000 omw/min dalen.
Brandt
Het dieselpartikelfilter is vol. Start het
regeneratieproces zo spoedig moge‐
lijk.Knippert
Het maximale vulniveau van het filter
is bereikt. Start het regeneratieproces
onmiddellijk om schade aan de motor te voorkomen.
Roetfilter 3 171, Stop-startsysteem
3 167.
AdBlue Y knippert geel.
Het AdBlue-peil is te laag. Vul AdBlue
spoedig bij om te voorkomen dat de
motor niet start.
AdBlue 3 172.
Bandenspanningscontrole‐ systeem
w brandt of knippert geel.
Brandt Banden verliezen spanning. Meteen
stoppen en bandenspanning contro‐
leren.Knippert
Storing in het systeem of montage
van een wiel zonder druksensor (bijv. reservewiel). Na 60–90 seconden
brandt de controlelamp continu. De
hulp van een werkplaats inroepen.
Motoroliedruk
I brandt rood.
Brandt na het inschakelen van de ont‐ steking en dooft vlak na het starten
van de motor.
Brandt bij een draaiende motorVoorzichtig
Motorsmering wordt mogelijk on‐
derbroken. Dit kan aanleiding ge‐
ven tot motorschade en/of tot het
blokkeren van de aandrijfwielen.
1. Koppelingspedaal bedienen.
2. Versnellingsbak in neutrale stand zetten, keuzehendel in stand N
zetten.

164Rijden en bedieningRijden en bedieningRijtips......................................... 165
Controle over de auto ..............165
Sturen ...................................... 165
Starten en bediening .................165
Nieuwe auto inrijden ................165
Contactslotstanden ..................166
Vertraagde uitschakeling stroom .................................... 166
Motor starten ........................... 166
Uitrol-brandstofafsluiter ...........167
Stop/Start-systeem ..................167
Parkeren .................................. 170
Uitlaatgassen ............................. 171
Roetfilter .................................. 171
Katalysator .............................. 172
AdBlue ..................................... 172
Automatische versnellingsbak ...175
Versnellingsbakdisplay ............175
Keuzehendel ........................... 176
Handmatige modus .................177
Elektronische rijprogramma's ..177
Storing ..................................... 177
Stroomonderbreking ................178
Handgeschakelde versnellings‐
bak ............................................. 179Remmen.................................... 179
Antiblokkeersysteem ...............179
Handrem .................................. 180
Remassistentie ........................182
Hellingrem ............................... 182
Rijregelsystemen .......................182
Traction Control .......................182
Elektronische stabiliteitsregeling (ESC) ...................................... 183
Interactief rijsysteem ...............184
Bestuurdersondersteuningssys‐ temen ......................................... 186
Cruise control .......................... 186
Snelheidsbegrenzer ................187
Adaptieve cruise control ..........189
Frontaanrijdingswaarschu‐ wing ........................................ 196
Indicatie afstand tot voorligger 199
Actieve noodrem .....................200
Parkeerhulp ............................. 202
Blindehoeksysteem .................209
Achteruitkijkcamera .................210
Verkeersbordherkenning .........212
Lane Departure Warning .........215
Brandstof ................................... 217
Brandstof voor benzinemotoren .....................217
Brandstof voor dieselmotoren . 217Brandstof voor het rijden op aardgas .................................. 217
Brandstof voor rijden op LPG ..218
Tanken .................................... 220
Brandstofverbruik - CO 2-uitstoot
........................... 225
Trekhaak .................................... 226
Algemene informatie ...............226
Rijgedrag en aanhangertips ....226
Aanhanger trekken ..................227
Aanhangerstabilisatie ..............230

182Rijden en bedieningZet de elektrische handrem los: houdde schakelaar m meer dan
2 seconden ingedrukt. Als controle‐
lamp m dooft, is de elektrische hand‐
rem losgezet.
Controlelamp m knippert: elektrische
handrem is niet helemaal aangetrok‐ ken of losgezet. Knippert de lamp
continu, zet de elektrische handrem
dan los en probeer deze weer aan te
trekken.
Remassistentie Bij het snel en krachtig intrappen van
het rempedaal wordt automatisch met
de maximale remkracht (noodstop)
geremd.
De druk op het rempedaal niet ver‐
minderen, zolang er maximaal ge‐
remd moet worden. Bij het loslaten
van het rempedaal wordt de rem‐
kracht automatisch verminderd.
Hellingrem Het systeem voorkomt onbedoeld be‐wegen bij het wegrijden op hellingen.Wanneer u de voetrem loslaat nadat
u op een helling bent gestopt, blijft de rem nog gedurende 2 seconden in‐
geschakeld. Bij het optrekken van de
auto worden de remmen automatisch gelost.
De hellingrem is niet actief tijdens een
Autostop.Rijregelsystemen
Traction Control
De Traction Control (TC) is een on‐
derdeel van de elektronische stabili‐ teitsregeling.
TC verhoogt zo nodig de stabiliteit,
ongeacht het type wegdek of de grip
van de banden, door te voorkomen
dat de aangedreven wielen door‐
slaan.
Zodra de aangedreven wielen begin‐
nen door te slaan, wordt het motor‐
vermogen beperkt en wordt het wiel
met de meeste slip afzonderlijk afge‐
remd. Daardoor wordt de rijstabiliteit
van de auto op een glad wegdek aan‐ merkelijk verbeterd.
TC is bedrijfsklaar zodra de controle‐
lamp b dooft.
Wanneer TC ingrijpt, knippert b.

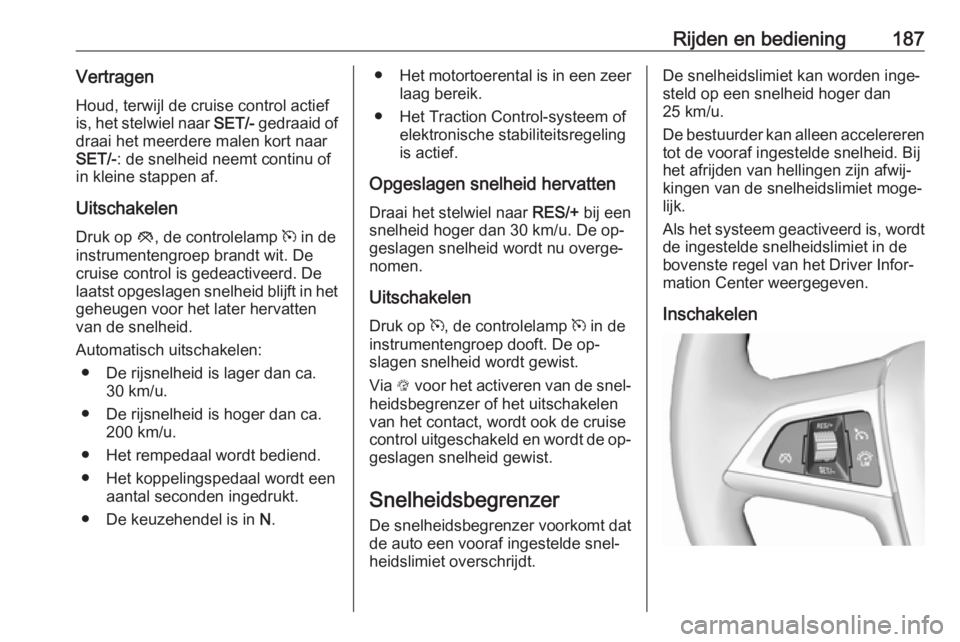

Rijden en bediening187Vertragen
Houd, terwijl de cruise control actief
is, het stelwiel naar SET/- gedraaid of
draai het meerdere malen kort naar
SET/- : de snelheid neemt continu of
in kleine stappen af.
Uitschakelen
Druk op y, de controlelamp m in de
instrumentengroep brandt wit. De
cruise control is gedeactiveerd. De
laatst opgeslagen snelheid blijft in het geheugen voor het later hervatten
van de snelheid.
Automatisch uitschakelen: ● De rijsnelheid is lager dan ca. 30 km/u.
● De rijsnelheid is hoger dan ca. 200 km/u.
● Het rempedaal wordt bediend.
● Het koppelingspedaal wordt een aantal seconden ingedrukt.
● De keuzehendel is in N.● Het motortoerental is in een zeer
laag bereik.
● Het Traction Control-systeem of elektronische stabiliteitsregeling
is actief.
Opgeslagen snelheid hervatten
Draai het stelwiel naar RES/+ bij een
snelheid hoger dan 30 km/u. De op‐
geslagen snelheid wordt nu overge‐
nomen.
Uitschakelen
Druk op m, de controlelamp m in de
instrumentengroep dooft. De op‐
slagen snelheid wordt gewist.
Via L voor het activeren van de snel‐
heidsbegrenzer of het uitschakelen
van het contact, wordt ook de cruise
control uitgeschakeld en wordt de op‐
geslagen snelheid gewist.
Snelheidsbegrenzer
De snelheidsbegrenzer voorkomt dat
de auto een vooraf ingestelde snel‐
heidslimiet overschrijdt.De snelheidslimiet kan worden inge‐
steld op een snelheid hoger dan
25 km/u.
De bestuurder kan alleen accelereren tot de vooraf ingestelde snelheid. Bij
het afrijden van hellingen zijn afwij‐
kingen van de snelheidslimiet moge‐
lijk.
Als het systeem geactiveerd is, wordt de ingestelde snelheidslimiet in de
bovenste regel van het Driver Infor‐
mation Center weergegeven.
Inschakelen
