2016 OPEL ZAFIRA C Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας (in Greek)

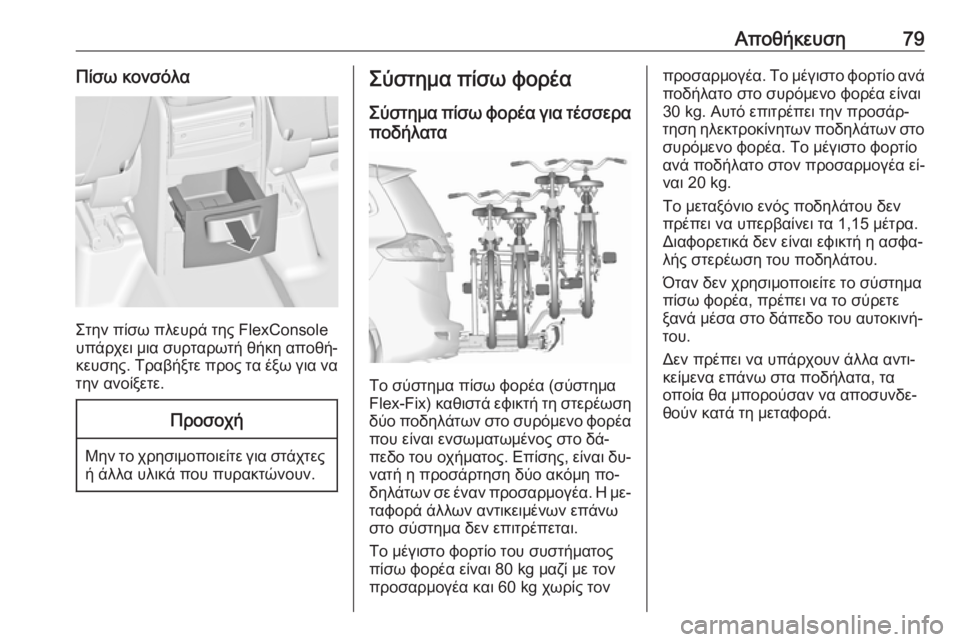

Αποθήκευση79Πίσω κονσόλα
Στην πίσω πλευρά της FlexConsole
υπάρχει μια συρταρωτή θήκη αποθή‐
κευσης. Τραβήξτε προς τα έξω για να την ανοίξετε.
Προσοχή
Μην το χρησιμοποιείτε για στάχτες ή άλλα υλικά που πυρακτώνουν.
Σύστημα πίσω φορέα
Σύστημα πίσω φορέα για τέσσερα
ποδήλατα
Το σύστημα πίσω φορέα (σύστημα
Flex-Fix) καθιστά εφικτή τη στερέωση δύο ποδηλάτων στο συρόμενο φορέαπου είναι ενσωματωμένος στο δά‐
πεδο του οχήματος. Επίσης, είναι δυ‐
νατή η προσάρτηση δύο ακόμη πο‐
δηλάτων σε έναν προσαρμογέα. Η με‐ ταφορά άλλων αντικειμένων επάνω
στο σύστημα δεν επιτρέπεται.
Το μέγιστο φορτίο του συστήματος
πίσω φορέα είναι 80 kg μαζί με τον
προσαρμογέα και 60 kg χωρίς τον
προσαρμογέα. Το μέγιστο φορτίο ανά
ποδήλατο στο συρόμενο φορέα είναι
30 kg. Αυτό επιτρέπει την προσάρ‐
τηση ηλεκτροκίνητων ποδηλάτων στο
συρόμενο φορέα. Το μέγιστο φορτίο
ανά ποδήλατο στον προσαρμογέα εί‐
ναι 20 kg.
Το μεταξόνιο ενός ποδηλάτου δεν πρέπει να υπερβαίνει τα 1,15 μέτρα.
Διαφορετικά δεν είναι εφικτή η ασφα‐
λής στερέωση του ποδηλάτου.
Όταν δεν χρησιμοποιείτε το σύστημα
πίσω φορέα, πρέπει να το σύρετε
ξανά μέσα στο δάπεδο του αυτοκινή‐
του.
Δεν πρέπει να υπάρχουν άλλα αντι‐
κείμενα επάνω στα ποδήλατα, τα
οποία θα μπορούσαν να αποσυνδε‐
θούν κατά τη μεταφορά.

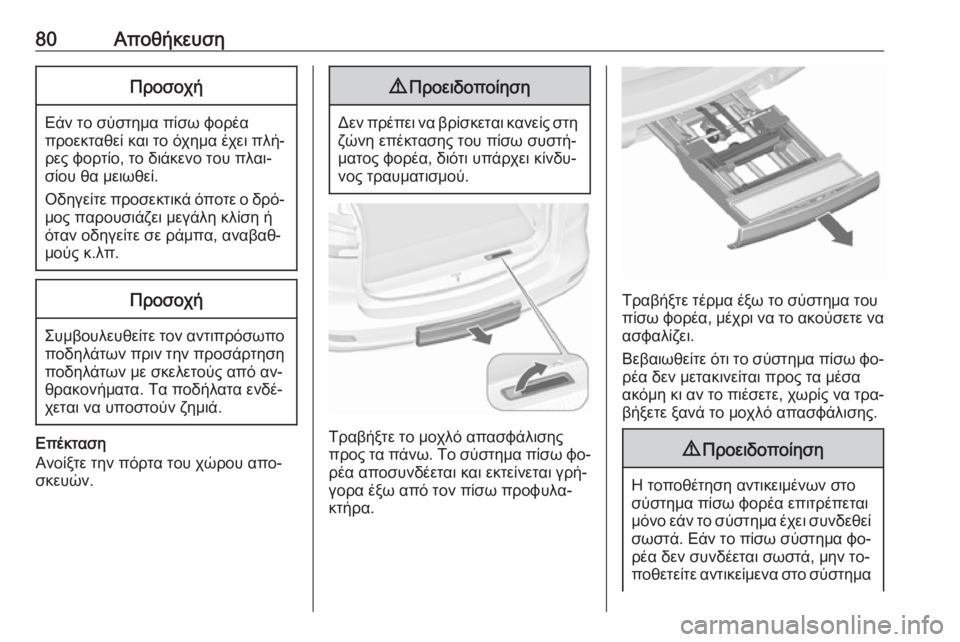

80ΑποθήκευσηΠροσοχή
Εάν το σύστημα πίσω φορέα
προεκταθεί και το όχημα έχει πλή‐ ρες φορτίο, το διάκενο του πλαι‐
σίου θα μειωθεί.
Οδηγείτε προσεκτικά όποτε ο δρό‐ μος παρουσιάζει μεγάλη κλίση ήόταν οδηγείτε σε ράμπα, αναβαθ‐
μούς κ.λπ.
Προσοχή
Συμβουλευθείτε τον αντιπρόσωπο ποδηλάτων πριν την προσάρτηση
ποδηλάτων με σκελετούς από αν‐
θρακονήματα. Τα ποδήλατα ενδέ‐
χεται να υποστούν ζημιά.
Επέκταση
Ανοίξτε την πόρτα του χώρου απο‐
σκευών.
9 Προειδοποίηση
Δεν πρέπει να βρίσκεται κανείς στη
ζώνη επέκτασης του πίσω συστή‐
ματος φορέα, διότι υπάρχει κίνδυ‐
νος τραυματισμού.
Τραβήξτε το μοχλό απασφάλισης προς τα πάνω. Το σύστημα πίσω φο‐
ρέα αποσυνδέεται και εκτείνεται γρή‐
γορα έξω από τον πίσω προφυλα‐
κτήρα.
Τραβήξτε τέρμα έξω το σύστημα του πίσω φορέα, μέχρι να το ακούσετε να ασφαλίζει.
Βεβαιωθείτε ότι το σύστημα πίσω φο‐
ρέα δεν μετακινείται προς τα μέσα
ακόμη κι αν το πιέσετε, χωρίς να τρα‐ βήξετε ξανά το μοχλό απασφάλισης.
9 Προειδοποίηση
Η τοποθέτηση αντικειμένων στο
σύστημα πίσω φορέα επιτρέπεται
μόνο εάν το σύστημα έχει συνδεθεί σωστά. Εάν το πίσω σύστημα φο‐
ρέα δεν συνδέεται σωστά, μην το‐
ποθετείτε αντικείμενα στο σύστημα

Αποθήκευση81και σύρετε το σύστημα προς τα
πίσω. Απευθυνθείτε σε ένα συνερ‐
γείο.
Ξεδιπλώστε τη βάση της πινακίδας
αριθμού κυκλοφορίας
Ανυψώστε τη βάση της πινακίδας
αριθμού κυκλοφορίας και αναδιπλώ‐
στε την προς τα πίσω.
Έκπτυξη πίσω φώτων
Εκπτύξτε και τα δύο πίσω φώτα.
Ασφαλίστε το σύστημα του πίσω φορέα
Περιστρέψτε και τους δύο μοχλούς
σύσφιξης προς το πλάι, μέχρι να τερ‐
ματίσουν.
Διαφορετικά, η ασφαλής λειτουργία
δεν μπορεί να διασφαλιστεί.
Έκπτυξη υποδοχών ζαντών
Εκπτύξτε και τις δύο υποδοχές ζα‐
ντών.

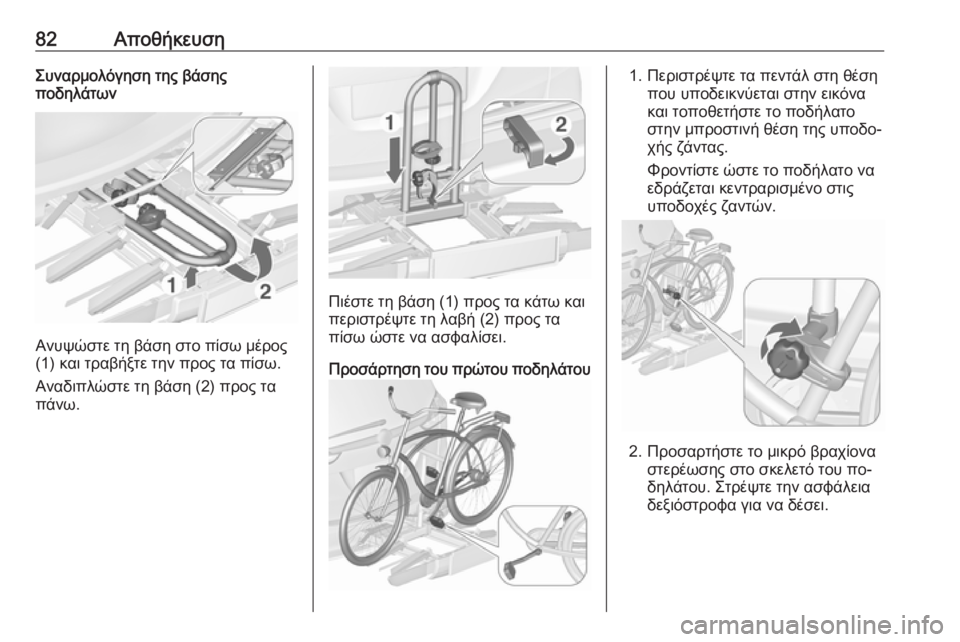

82ΑποθήκευσηΣυναρμολόγηση της βάσης
ποδηλάτων
Ανυψώστε τη βάση στο πίσω μέρος
(1) και τραβήξτε την προς τα πίσω.
Αναδιπλώστε τη βάση (2) προς τα
πάνω.
Πιέστε τη βάση (1) προς τα κάτω και
περιστρέψτε τη λαβή (2) προς τα
πίσω ώστε να ασφαλίσει.
Προσάρτηση του πρώτου ποδηλάτου
1. Περιστρέψτε τα πεντάλ στη θέση που υποδεικνύεται στην εικόνα
και τοποθετήστε το ποδήλατο
στην μπροστινή θέση της υποδο‐
χής ζάντας.
Φροντίστε ώστε το ποδήλατο να
εδράζεται κεντραρισμένο στις
υποδοχές ζαντών.
2. Προσαρτήστε το μικρό βραχίονα στερέωσης στο σκελετό του πο‐
δηλάτου. Στρέψτε την ασφάλεια
δεξιόστροφα για να δέσει.

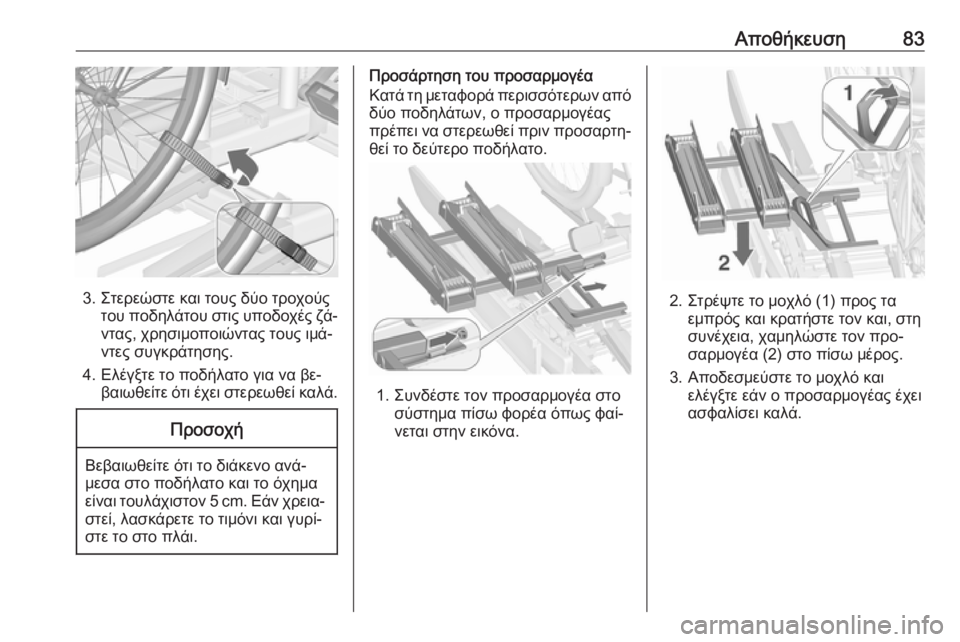

Αποθήκευση83
3. Στερεώστε και τους δύο τροχούςτου ποδηλάτου στις υποδοχές ζά‐
ντας, χρησιμοποιώντας τους ιμά‐
ντες συγκράτησης.
4. Ελέγξτε το ποδήλατο για να βε‐ βαιωθείτε ότι έχει στερεωθεί καλά.
Προσοχή
Βεβαιωθείτε ότι το διάκενο ανά‐
μεσα στο ποδήλατο και το όχημα
είναι τουλάχιστον 5 cm. Εάν χρεια‐ στεί, λασκάρετε το τιμόνι και γυρί‐
στε το στο πλάι.
Προσάρτηση του προσαρμογέα
Κατά τη μεταφορά περισσότερων από
δύο ποδηλάτων, ο προσαρμογέας
πρέπει να στερεωθεί πριν προσαρτη‐ θεί το δεύτερο ποδήλατο.
1. Συνδέστε τον προσαρμογέα στο
σύστημα πίσω φορέα όπως φαί‐
νεται στην εικόνα.
2. Στρέψτε το μοχλό (1) προς τα εμπρός και κρατήστε τον και, στη
συνέχεια, χαμηλώστε τον προ‐
σαρμογέα (2) στο πίσω μέρος.
3. Αποδεσμεύστε το μοχλό και ελέγξτε εάν ο προσαρμογέας έχει
ασφαλίσει καλά.

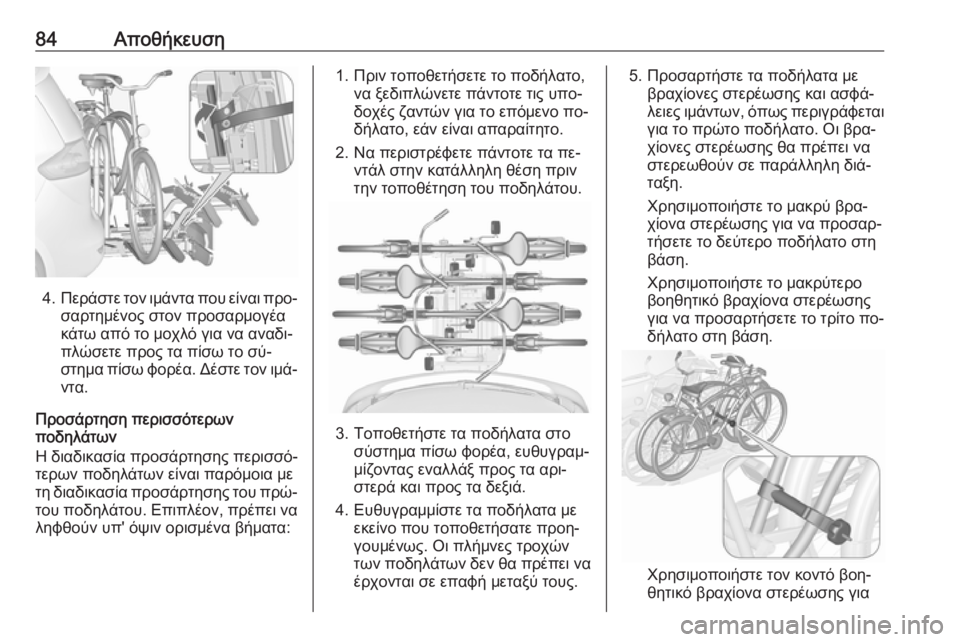

84Αποθήκευση
4.Περάστε τον ιμάντα που είναι προ‐
σαρτημένος στον προσαρμογέα
κάτω από το μοχλό για να αναδι‐
πλώσετε προς τα πίσω το σύ‐
στημα πίσω φορέα. Δέστε τον ιμά‐
ντα.
Προσάρτηση περισσότερων
ποδηλάτων
Η διαδικασία προσάρτησης περισσό‐
τερων ποδηλάτων είναι παρόμοια με
τη διαδικασία προσάρτησης του πρώ‐
του ποδηλάτου. Επιπλέον, πρέπει να
ληφθούν υπ' όψιν ορισμένα βήματα:
1. Πριν τοποθετήσετε το ποδήλατο, να ξεδιπλώνετε πάντοτε τις υπο‐δοχές ζαντών για το επόμενο πο‐
δήλατο, εάν είναι απαραίτητο.
2. Να περιστρέφετε πάντοτε τα πε‐ ντάλ στην κατάλληλη θέση πριν
την τοποθέτηση του ποδηλάτου.
3. Τοποθετήστε τα ποδήλατα στο σύστημα πίσω φορέα, ευθυγραμ‐
μίζοντας εναλλάξ προς τα αρι‐
στερά και προς τα δεξιά.
4. Ευθυγραμμίστε τα ποδήλατα με εκείνο που τοποθετήσατε προη‐
γουμένως. Οι πλήμνες τροχών
των ποδηλάτων δεν θα πρέπει να
έρχονται σε επαφή μεταξύ τους.
5. Προσαρτήστε τα ποδήλατα με βραχίονες στερέωσης και ασφά‐
λειες ιμάντων, όπως περιγράφεται
για το πρώτο ποδήλατο. Οι βρα‐
χίονες στερέωσης θα πρέπει να
στερεωθούν σε παράλληλη διά‐
ταξη.
Χρησιμοποιήστε το μακρύ βρα‐
χίονα στερέωσης για να προσαρ‐
τήσετε το δεύτερο ποδήλατο στη
βάση.
Χρησιμοποιήστε το μακρύτερο
βοηθητικό βραχίονα στερέωσης
για να προσαρτήσετε το τρίτο πο‐
δήλατο στη βάση.
Χρησιμοποιήστε τον κοντό βοη‐
θητικό βραχίονα στερέωσης για

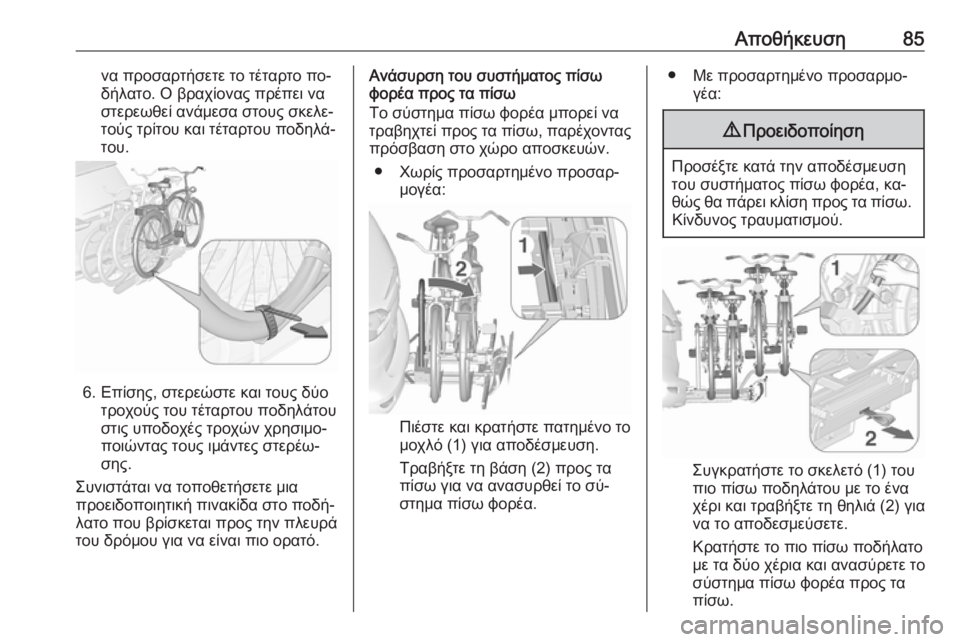

Αποθήκευση85να προσαρτήσετε το τέταρτο πο‐
δήλατο. Ο βραχίονας πρέπει να
στερεωθεί ανάμεσα στους σκελε‐
τούς τρίτου και τέταρτου ποδηλά‐
του.
6. Επίσης, στερεώστε και τους δύο τροχούς του τέταρτου ποδηλάτου
στις υποδοχές τροχών χρησιμο‐
ποιώντας τους ιμάντες στερέω‐
σης.
Συνιστάται να τοποθετήσετε μια προειδοποιητική πινακίδα στο ποδή‐
λατο που βρίσκεται προς την πλευρά
του δρόμου για να είναι πιο ορατό.
Ανάσυρση του συστήματος πίσω
φορέα προς τα πίσω
Το σύστημα πίσω φορέα μπορεί να
τραβηχτεί προς τα πίσω, παρέχοντας πρόσβαση στο χώρο αποσκευών.
● Χωρίς προσαρτημένο προσαρ‐ μογέα:
Πιέστε και κρατήστε πατημένο το
μοχλό (1) για αποδέσμευση.
Τραβήξτε τη βάση (2) προς τα
πίσω για να ανασυρθεί το σύ‐ στημα πίσω φορέα.
● Με προσαρτημένο προσαρμο‐ γέα:9Προειδοποίηση
Προσέξτε κατά την αποδέσμευση
του συστήματος πίσω φορέα, κα‐
θώς θα πάρει κλίση προς τα πίσω. Κίνδυνος τραυματισμού.
Συγκρατήστε το σκελετό (1) του
πιο πίσω ποδηλάτου με το ένα
χέρι και τραβήξτε τη θηλιά (2) για
να το αποδεσμεύσετε.
Κρατήστε το πιο πίσω ποδήλατο
με τα δύο χέρια και ανασύρετε το
σύστημα πίσω φορέα προς τα
πίσω.

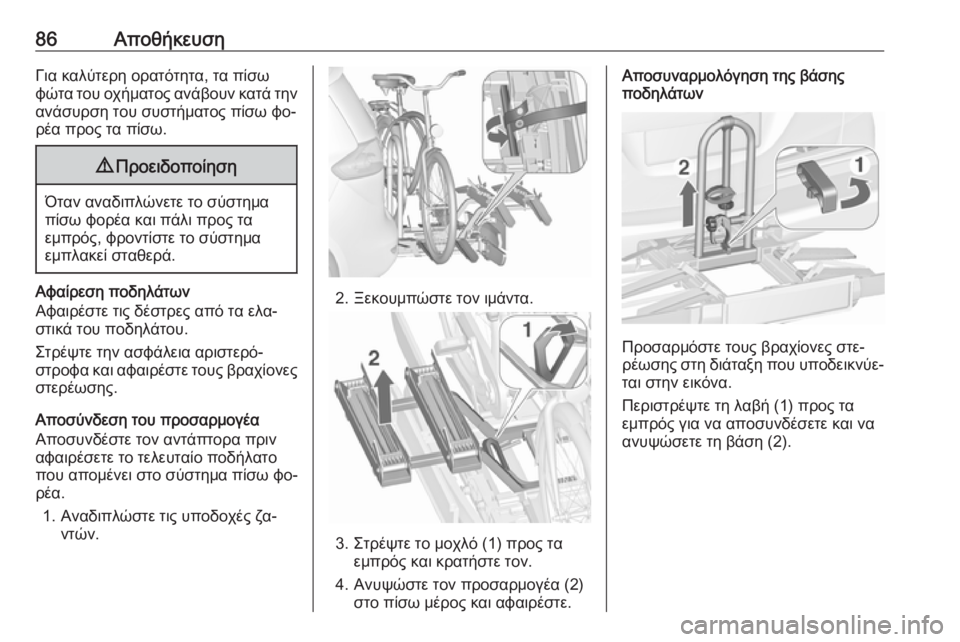

86ΑποθήκευσηΓια καλύτερη ορατότητα, τα πίσω
φώτα του οχήματος ανάβουν κατά την
ανάσυρση του συστήματος πίσω φο‐
ρέα προς τα πίσω.9 Προειδοποίηση
Όταν αναδιπλώνετε το σύστημα
πίσω φορέα και πάλι προς τα
εμπρός, φροντίστε το σύστημα
εμπλακεί σταθερά.
Αφαίρεση ποδηλάτων
Αφαιρέστε τις δέστρες από τα ελα‐
στικά του ποδηλάτου.
Στρέψτε την ασφάλεια αριστερό‐
στροφα και αφαιρέστε τους βραχίονες στερέωσης.
Αποσύνδεση του προσαρμογέα
Αποσυνδέστε τον αντάπτορα πριν
αφαιρέσετε το τελευταίο ποδήλατο
που απομένει στο σύστημα πίσω φο‐
ρέα.
1. Αναδιπλώστε τις υποδοχές ζα‐ ντών.2. Ξεκουμπώστε τον ιμάντα.
3. Στρέψτε το μοχλό (1) προς τα εμπρός και κρατήστε τον.
4. Ανυψώστε τον προσαρμογέα (2) στο πίσω μέρος και αφαιρέστε.
Αποσυναρμολόγηση της βάσης
ποδηλάτων
Προσαρμόστε τους βραχίονες στε‐
ρέωσης στη διάταξη που υποδεικνύε‐
ται στην εικόνα.
Περιστρέψτε τη λαβή (1) προς τα εμπρός για να αποσυνδέσετε και να
ανυψώσετε τη βάση (2).
