2016 OPEL VIVARO B Manuale di uso e manutenzione (in Italian)

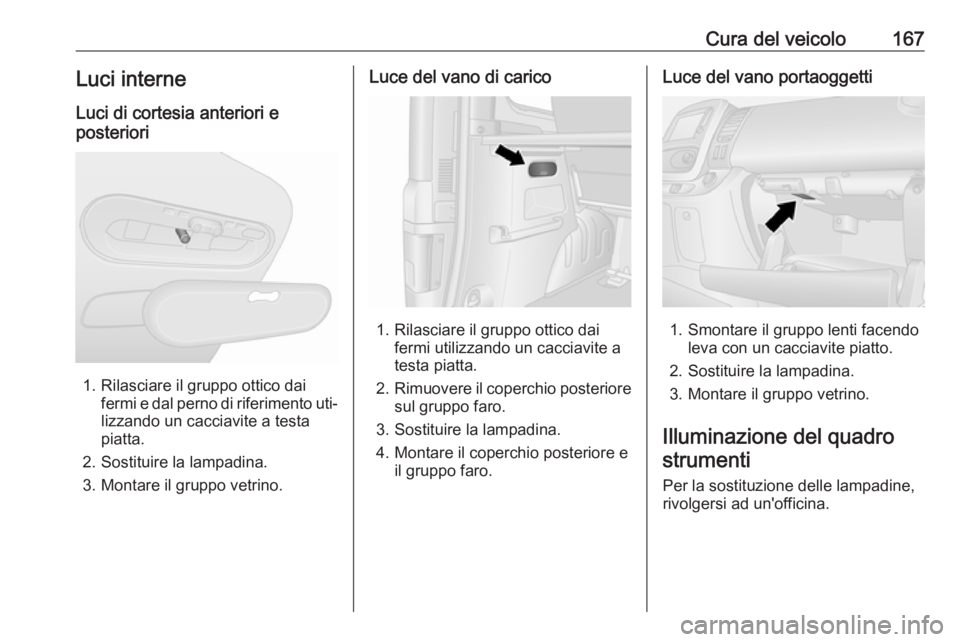

Cura del veicolo167Luci interne
Luci di cortesia anteriori e
posteriori
1. Rilasciare il gruppo ottico dai fermi e dal perno di riferimento uti‐
lizzando un cacciavite a testa
piatta.
2. Sostituire la lampadina.
3. Montare il gruppo vetrino.
Luce del vano di carico
1. Rilasciare il gruppo ottico dai fermi utilizzando un cacciavite a
testa piatta.
2. Rimuovere il coperchio posteriore
sul gruppo faro.
3. Sostituire la lampadina.
4. Montare il coperchio posteriore e il gruppo faro.
Luce del vano portaoggetti
1. Smontare il gruppo lenti facendoleva con un cacciavite piatto.
2. Sostituire la lampadina.
3. Montare il gruppo vetrino.
Illuminazione del quadro strumenti
Per la sostituzione delle lampadine,rivolgersi ad un'officina.

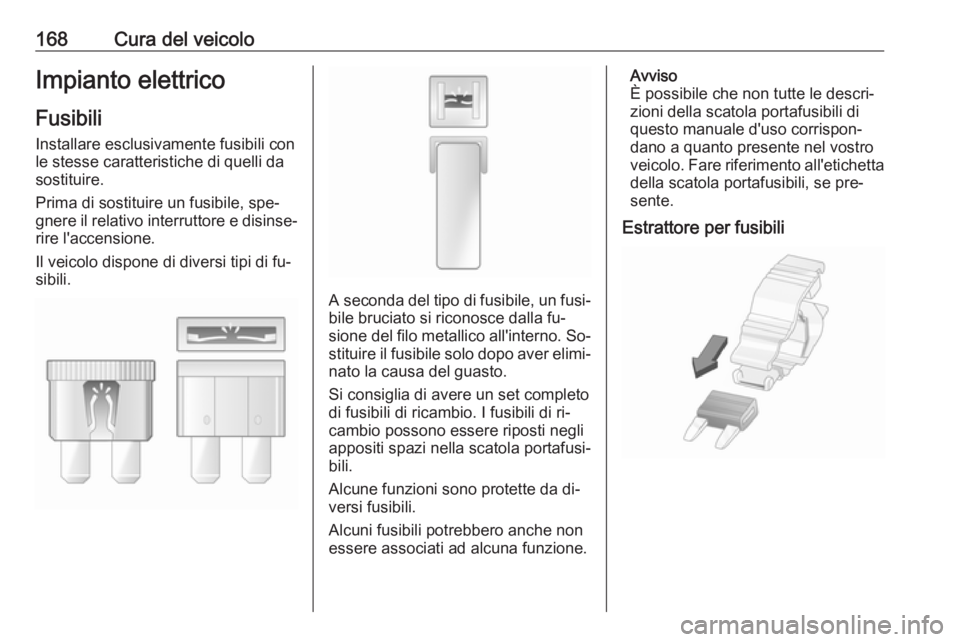

168Cura del veicoloImpianto elettricoFusibili
Installare esclusivamente fusibili con
le stesse caratteristiche di quelli da
sostituire.
Prima di sostituire un fusibile, spe‐
gnere il relativo interruttore e disinse‐ rire l'accensione.
Il veicolo dispone di diversi tipi di fu‐
sibili.
A seconda del tipo di fusibile, un fusi‐ bile bruciato si riconosce dalla fu‐
sione del filo metallico all'interno. So‐
stituire il fusibile solo dopo aver elimi‐ nato la causa del guasto.
Si consiglia di avere un set completo
di fusibili di ricambio. I fusibili di ri‐
cambio possono essere riposti negli
appositi spazi nella scatola portafusi‐
bili.
Alcune funzioni sono protette da di‐
versi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.
Avviso
È possibile che non tutte le descri‐
zioni della scatola portafusibili di
questo manuale d'uso corrispon‐
dano a quanto presente nel vostro
veicolo. Fare riferimento all'etichetta della scatola portafusibili, se pre‐
sente.
Estrattore per fusibili

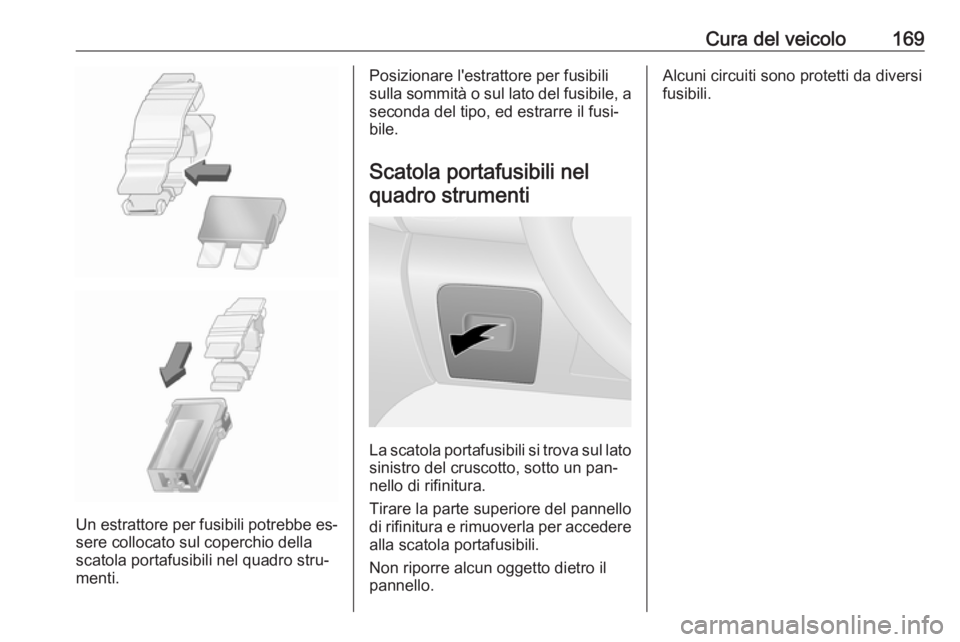

Cura del veicolo169
Un estrattore per fusibili potrebbe es‐sere collocato sul coperchio della
scatola portafusibili nel quadro stru‐
menti.
Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.
Scatola portafusibili nel quadro strumenti
La scatola portafusibili si trova sul lato sinistro del cruscotto, sotto un pan‐
nello di rifinitura.
Tirare la parte superiore del pannello
di rifinitura e rimuoverla per accedere
alla scatola portafusibili.
Non riporre alcun oggetto dietro il
pannello.
Alcuni circuiti sono protetti da diversi
fusibili.

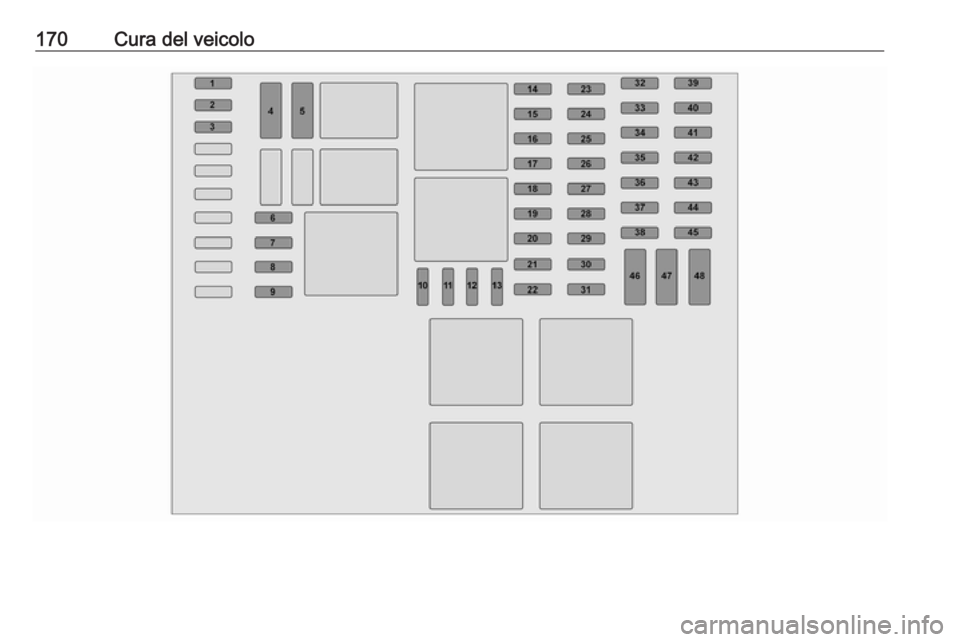

170Cura del veicolo

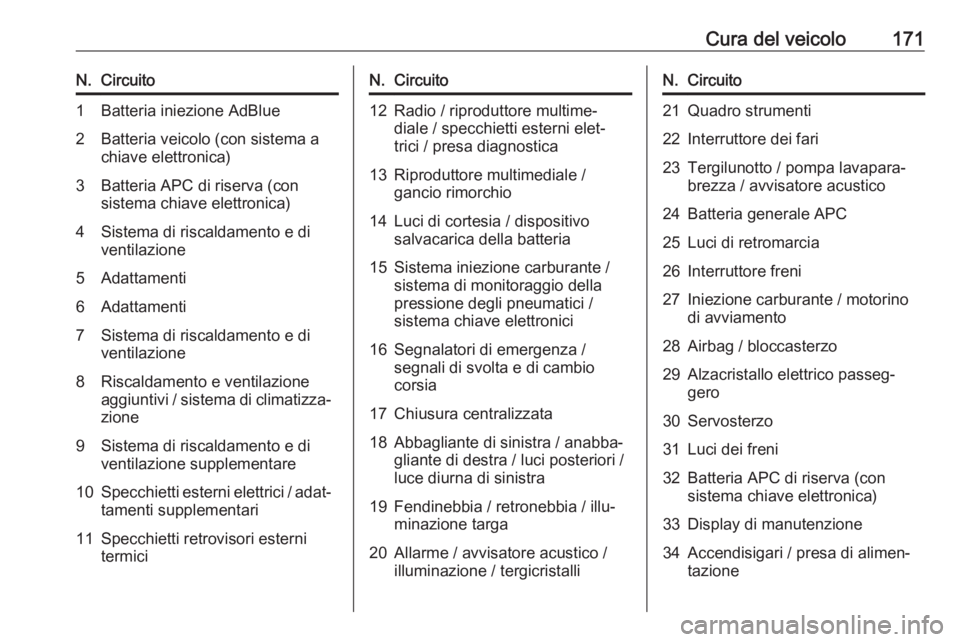

Cura del veicolo171N.Circuito1Batteria iniezione AdBlue2Batteria veicolo (con sistema a
chiave elettronica)3Batteria APC di riserva (con
sistema chiave elettronica)4Sistema di riscaldamento e di
ventilazione5Adattamenti6Adattamenti7Sistema di riscaldamento e di
ventilazione8Riscaldamento e ventilazione
aggiuntivi / sistema di climatizza‐
zione9Sistema di riscaldamento e di
ventilazione supplementare10Specchietti esterni elettrici / adat‐ tamenti supplementari11Specchietti retrovisori esterni
termiciN.Circuito12Radio / riproduttore multime‐
diale / specchietti esterni elet‐
trici / presa diagnostica13Riproduttore multimediale /
gancio rimorchio14Luci di cortesia / dispositivo
salvacarica della batteria15Sistema iniezione carburante /
sistema di monitoraggio della
pressione degli pneumatici /
sistema chiave elettronici16Segnalatori di emergenza /
segnali di svolta e di cambio
corsia17Chiusura centralizzata18Abbagliante di sinistra / anabba‐
gliante di destra / luci posteriori /
luce diurna di sinistra19Fendinebbia / retronebbia / illu‐
minazione targa20Allarme / avvisatore acustico / illuminazione / tergicristalliN.Circuito21Quadro strumenti22Interruttore dei fari23Tergilunotto / pompa lavapara‐
brezza / avvisatore acustico24Batteria generale APC25Luci di retromarcia26Interruttore freni27Iniezione carburante / motorino
di avviamento28Airbag / bloccasterzo29Alzacristallo elettrico passeg‐
gero30Servosterzo31Luci dei freni32Batteria APC di riserva (con
sistema chiave elettronica)33Display di manutenzione34Accendisigari / presa di alimen‐
tazione

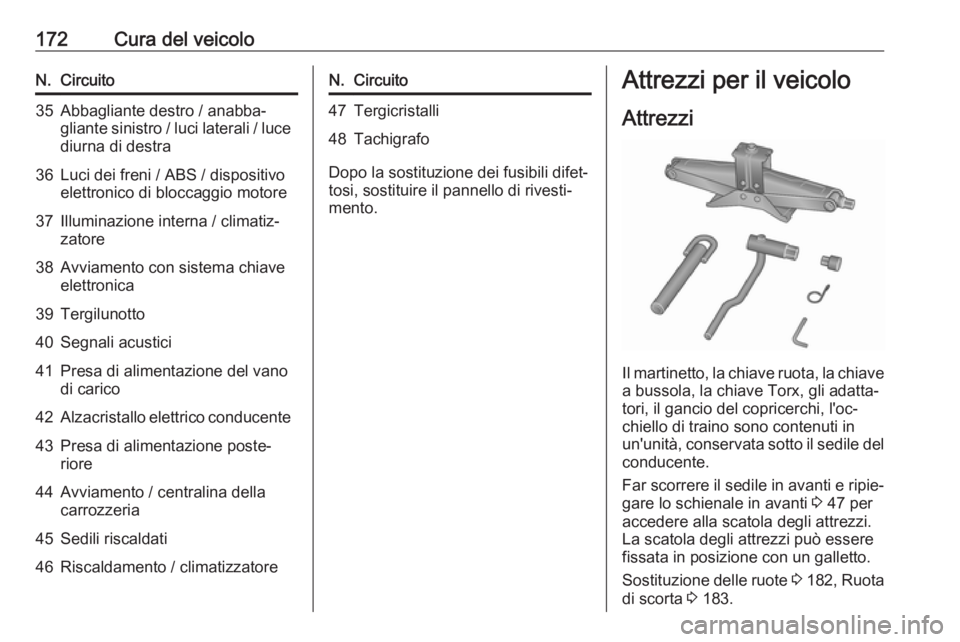

172Cura del veicoloN.Circuito35Abbagliante destro / anabba‐
gliante sinistro / luci laterali / luce diurna di destra36Luci dei freni / ABS / dispositivo
elettronico di bloccaggio motore37Illuminazione interna / climatiz‐
zatore38Avviamento con sistema chiave
elettronica39Tergilunotto40Segnali acustici41Presa di alimentazione del vano
di carico42Alzacristallo elettrico conducente43Presa di alimentazione poste‐
riore44Avviamento / centralina della
carrozzeria45Sedili riscaldati46Riscaldamento / climatizzatoreN.Circuito47Tergicristalli48Tachigrafo
Dopo la sostituzione dei fusibili difet‐
tosi, sostituire il pannello di rivesti‐
mento.
Attrezzi per il veicolo
Attrezzi
Il martinetto, la chiave ruota, la chiave
a bussola, la chiave Torx, gli adatta‐
tori, il gancio del copricerchi, l'oc‐
chiello di traino sono contenuti in
un'unità, conservata sotto il sedile del conducente.
Far scorrere il sedile in avanti e ripie‐
gare lo schienale in avanti 3 47 per
accedere alla scatola degli attrezzi. La scatola degli attrezzi può essere
fissata in posizione con un galletto.
Sostituzione delle ruote 3 182 , Ruota
di scorta 3 183.

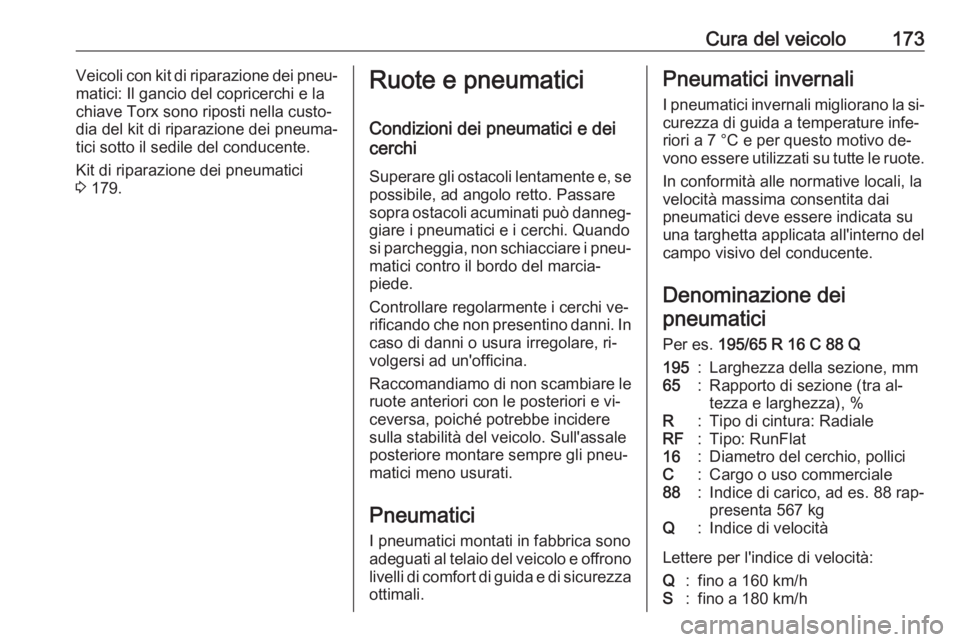

Cura del veicolo173Veicoli con kit di riparazione dei pneu‐
matici: Il gancio del copricerchi e la
chiave Torx sono riposti nella custo‐
dia del kit di riparazione dei pneuma‐
tici sotto il sedile del conducente.
Kit di riparazione dei pneumatici
3 179.Ruote e pneumatici
Condizioni dei pneumatici e dei
cerchi
Superare gli ostacoli lentamente e, se
possibile, ad angolo retto. Passare
sopra ostacoli acuminati può danneg‐ giare i pneumatici e i cerchi. Quandosi parcheggia, non schiacciare i pneu‐ matici contro il bordo del marcia‐
piede.
Controllare regolarmente i cerchi ve‐
rificando che non presentino danni. In
caso di danni o usura irregolare, ri‐
volgersi ad un'officina.
Raccomandiamo di non scambiare le ruote anteriori con le posteriori e vi‐
ceversa, poiché potrebbe incidere sulla stabilità del veicolo. Sull'assale
posteriore montare sempre gli pneu‐
matici meno usurati.
Pneumatici
I pneumatici montati in fabbrica sono adeguati al telaio del veicolo e offrono
livelli di comfort di guida e di sicurezza ottimali.Pneumatici invernali
I pneumatici invernali migliorano la si‐curezza di guida a temperature infe‐
riori a 7 °C e per questo motivo de‐
vono essere utilizzati su tutte le ruote.
In conformità alle normative locali, la
velocità massima consentita dai
pneumatici deve essere indicata su
una targhetta applicata all'interno del
campo visivo del conducente.
Denominazione dei pneumatici
Per es. 195/65 R 16 C 88 Q195:Larghezza della sezione, mm65:Rapporto di sezione (tra al‐
tezza e larghezza), %R:Tipo di cintura: RadialeRF:Tipo: RunFlat16:Diametro del cerchio, polliciC:Cargo o uso commerciale88:Indice di carico, ad es. 88 rap‐
presenta 567 kgQ:Indice di velocità
Lettere per l'indice di velocità:
Q:fino a 160 km/hS:fino a 180 km/h

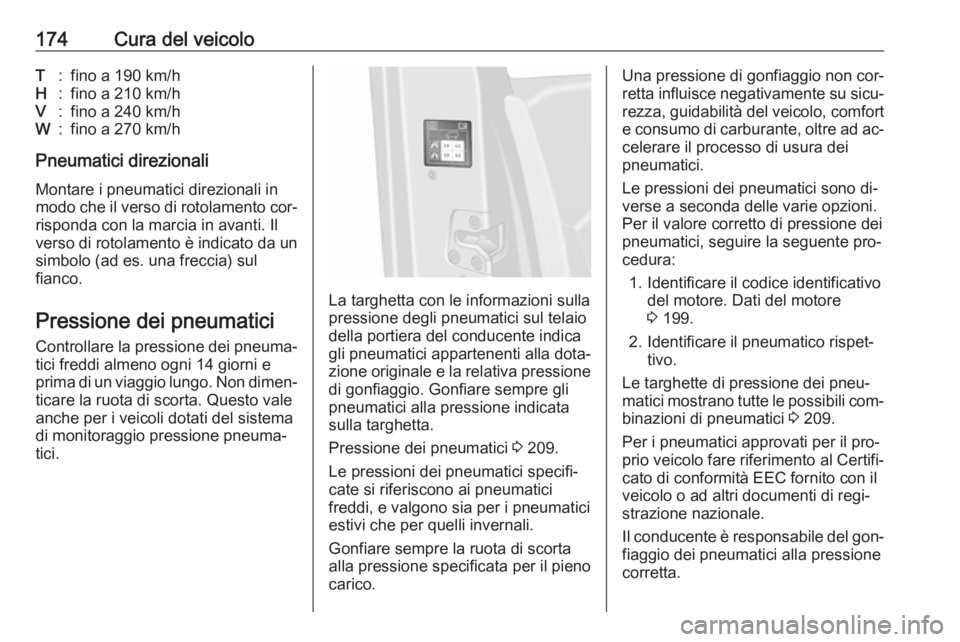

174Cura del veicoloT:fino a 190 km/hH:fino a 210 km/hV:fino a 240 km/hW:fino a 270 km/h
Pneumatici direzionali
Montare i pneumatici direzionali in modo che il verso di rotolamento cor‐ risponda con la marcia in avanti. Il
verso di rotolamento è indicato da un
simbolo (ad es. una freccia) sul
fianco.
Pressione dei pneumatici Controllare la pressione dei pneuma‐
tici freddi almeno ogni 14 giorni e
prima di un viaggio lungo. Non dimen‐ ticare la ruota di scorta. Questo vale
anche per i veicoli dotati del sistema
di monitoraggio pressione pneuma‐
tici.
La targhetta con le informazioni sulla
pressione degli pneumatici sul telaio
della portiera del conducente indica
gli pneumatici appartenenti alla dota‐
zione originale e la relativa pressione
di gonfiaggio. Gonfiare sempre gli pneumatici alla pressione indicata
sulla targhetta.
Pressione dei pneumatici 3 209.
Le pressioni dei pneumatici specifi‐
cate si riferiscono ai pneumatici
freddi, e valgono sia per i pneumatici
estivi che per quelli invernali.
Gonfiare sempre la ruota di scorta
alla pressione specificata per il pieno
carico.
Una pressione di gonfiaggio non cor‐
retta influisce negativamente su sicu‐ rezza, guidabilità del veicolo, comfort
e consumo di carburante, oltre ad ac‐
celerare il processo di usura dei
pneumatici.
Le pressioni dei pneumatici sono di‐
verse a seconda delle varie opzioni.
Per il valore corretto di pressione dei
pneumatici, seguire la seguente pro‐
cedura:
1. Identificare il codice identificativo del motore. Dati del motore
3 199.
2. Identificare il pneumatico rispet‐ tivo.
Le targhette di pressione dei pneu‐
matici mostrano tutte le possibili com‐ binazioni di pneumatici 3 209.
Per i pneumatici approvati per il pro‐
prio veicolo fare riferimento al Certifi‐
cato di conformità EEC fornito con il
veicolo o ad altri documenti di regi‐
strazione nazionale.
Il conducente è responsabile del gon‐
fiaggio dei pneumatici alla pressione
corretta.
