2016 OPEL MOKKA Kezelési útmutató (in Hungarian)

Tárolás63
Kerékpár rögzítése
1. Állítsa a pedálokat az ábránlátható helyzetbe, és helyezze akerékpárt a keréktartóba.
Ellenőrizze, hogy a kerékpár a
keréktartó közepén helyezkedik
el.
2. Rögzítse a rövid tartókeretet a kerékpár vázához. A rögzítéshez
forgassa a gombot az óramutató
járásával megegyező irányba.
3. A kerékpárok kerekeit rögzítse a keréktartókhoz a hevederek
segítségével.
4. Ellenőrizze, hogy mindkét kerékpár biztosan rögzült a
helyén.
Figyelem!
Biztosítsa, hogy legalább 5 cm rés legyen a kerékpár és a gépjármű
között. Szükség esetén, lazítsa ki
a kormányt, és fordítsa oldalra.
Csatlakozódarab felszerelése
Ha egynél több kerékpárt szállít,
rögzíteni kell az adaptert.

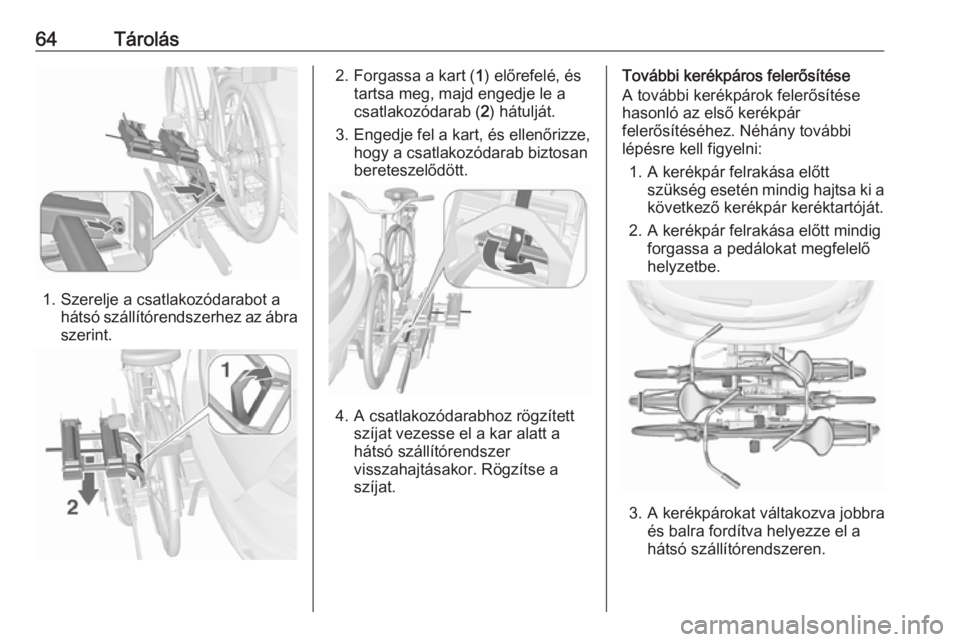

64Tárolás
1. Szerelje a csatlakozódarabot ahátsó szállítórendszerhez az ábra
szerint.
2. Forgassa a kart ( 1) előrefelé, és
tartsa meg, majd engedje le a
csatlakozódarab ( 2) hátulját.
3. Engedje fel a kart, és ellenőrizze, hogy a csatlakozódarab biztosan
bereteszelődött.
4. A csatlakozódarabhoz rögzített szíjat vezesse el a kar alatt a
hátsó szállítórendszer
visszahajtásakor. Rögzítse a
szíjat.
További kerékpáros felerősítése
A további kerékpárok felerősítése
hasonló az első kerékpár
felerősítéséhez. Néhány további
lépésre kell figyelni:
1. A kerékpár felrakása előtt szükség esetén mindig hajtsa ki a
következő kerékpár keréktartóját.
2. A kerékpár felrakása előtt mindig forgassa a pedálokat megfelelő
helyzetbe.
3. A kerékpárokat váltakozva jobbra és balra fordítva helyezze el a
hátsó szállítórendszeren.

Tárolás654. A kerékpárokat mindig azelsőként felszerelthez igazítsa. A
kerékpárok kerékagya nem
érintheti egymást.
5. Rögzítse a kerékpárokat tartókerettel és rögzítőszíjakkal
az első kerékpárnál leírtak
szerint. A tartókereteket
párhuzamosan rögzítse.
A második kerékpár tartókerethez
rögzítéséhez a hosszú
tartókeretet használja.
A harmadik kerékpár
rögzítéséhez a rövid kiegészítő
tartókeretet használja. A
tartókeretet a második és
harmadik kerékpár váza között
kell rögzíteni.
6. A harmadik kerékpár mindkét kerekét erősítse hozzá a
keréktartókhoz is, a hevederek
segítségével.
A láthatóság növelése érdekében
javasolt figyelmeztető jelzést
elhelyezni a leghátsó kerékpáron.
Hátsó szállítórendszer hátrahajtása
A hátsó szállítórendszer, a
csomagtérhez való hozzáférés
érdekében, hátrahajtható.
● Felerősített csatlakozódarab nélkül:
A kireteszeléshez nyomja megés tartsa megnyomva a kart ( 1).
A hátsó szállítórendszer
behajtásához húzza hátrafelé a
tartókeretet ( 2).
● Felerősített csatlakozódarabbal:
9 Figyelmeztetés
Ügyeljen, amikor kioldja a hátsó
szállítórendszert, mivel
hátrahajlik. Fennáll a sérülés
veszélye.

66Tárolás
Tartsa a leghátsó kerékpár vázát( 1 ) az egyik kezével, és a
kireteszeléshez húzza meg a
hurkot ( 2).
Tartsa a leghátsó kerékpárt
mindkét kezével, és hajtsa hátsó szállítórendszert hátrafelé.
Ha a hátsó szállítórendszer hátra van
hajtva, a láthatóság növelése
érdekében a jármű hátsó lámpái
világítanak.
9 Figyelmeztetés
Amikor ismét előrehajtsa a hátsó
szállítórendszert, ügyeljen rá,
hogy a rendszer biztonságosan
reteszelődjön.
Kerékpárok leszerelése
Vegye le a rögzítőhevedereket a
kerekekről.
Forgassa a gombot az óramutató
járásával ellenkező irányba, és vegye le a tartókereteket.
Csatlakozódarab leszerelése
Mielőtt eltávolítja a hátsó
szállítórendszeren lévő kerékpárt, szerelje le a csatlakozódarabot.
1. Hajtsa be a keréktartókat.
2. Gombolja ki a szíjat.
3. Fordítsa előrefelé a kart ( 1), és
tartsa meg.
4. Emelje meg a csatlakozódarabot (2 ) hátul, és vegye le.

Tárolás67Kerékpár tartókeret szétszerelése
Nyomja meg a gombot (1), és vegye
ki a tartókeret felső részét ( 2).
Nyomja meg a gombot ( 1) és szerelje
vissza a tartókeretet ( 2).
Rendezze el a tartókereteket az ábra
szerint.
A kireteszeléshez forgassa a
fogantyút ( 1) oldalra, és emelje fel a
tartókeretet ( 2).
Hajtsa hátra a tartókeretet, majd
nyomja előre ütközésig ( 1).
Nyomja le hátul ( 2) a tartókeretet.
Hajtsa be a keréktartót
Hajtsa be a keréktartót. Rögzítse a
szíjat.

68Tárolás
Rakja el gondosan a rögzítőszíjakat.
A hátsó tartószerkezet kioldása
Forgassa mindkét rögzítőkart befelé,
amennyire csak lehetséges. Rögzítse a szíjat.
Hajtsa be a hátsó lámpákat
Vegye ki mindkét csavart. Húzza ki a
hátsó lámpákat a tartóból, és hajtsa
őket előre.
Nyomja a hátsó lámpákat a tartóba,
és tegye vissza a lámpát rögzítő
csavarokat
Hajtsa be a rendszámtábla-tartót
Emelje meg a rendszámtábla-tartót,
és hajtsa előre.
A hátsó szállítórendszer
visszahajtásaFigyelem!
Ügyeljen rá, hogy minden
felhajtható alkatrész, pl. a
kerékvájatok és rögzítő keretek, megfelelően el legyenek rakva.
Ellenkező esetben, amikor
megpróbálja visszahúzni a hátsó
szállítórendszert, az megsérülhet.
Nyomja le a kioldókart és tartsa.
Emelje meg egy kissé a rendszert, és
nyomja a lökhárítóba, amig
bereteszelődik.
A kioldókarnak vissza kell térnie
eredeti helyzetébe.
9 Figyelmeztetés
Ha a rendszer nem rögzíthető
megfelelően, forduljon szervizhez.

Tárolás69Csomagtér
A csomagtér bővítéseFigyelem!
A hátsó ülés háttámlájának
lehajtása előtt fordítsa le a hátsó
ülés párnázását.
Ha nem így tesz, a hátsó ülés
károsodhat.
1. Nyomja le a fejtámlát a retesz megnyomásával.
Megjegyzés
Ahhoz, hogy a hátsó üléspárna
rendesen elférjen, tolja előre az első ülést, és mozdítsa egy kicsit előrébb
az első ülés háttámláját.
2. Húzza a szíjat az üléspárna alá, és hajtsa le az üléspárnát.
3. Húzza a kioldókart a hátsóháttámla tetejére.
4. Hajtsa a háttámlát előre és lefelé.
5. Helyezze a hátsó szélső ülések
biztonsági öveit az övvezetőkbe.

70TárolásA háttámla eredeti állapotba való
visszaállításához húzza ki a
biztonsági övet az övvezetőkből, és
emelje fel a háttámlát.
Nyomja a háttámlát határozottan a
helyére.9 Figyelmeztetés
A háttámla felhajtásakor, elindulás
előtt győződjön meg arról, hogy a
támlák biztonságosan
bereteszelődtek a helyükre. Ha ez nem történik meg, akkor erős
fékezés vagy ütközés esetén
személyi sérülés, a rakomány
vagy a jármű károsodása
következhet be.
Ügyeljen arra, hogy a retesz ne csípje
be a biztonsági öveket.
A hátsó középső biztonsági öv
lezárhat, amikor megemeli az
háttámlát. Ha ez történik, akkor
engedje, hogy az öv teljesen
visszamenjen és ismételje meg a
műveletet.
Ha a biztonsági öv még mindig be van
csípve, hajtsa le az üléspárnát, és
próbálja újra.
A hátsó üléspárna alaphelyzetbe
történő visszaállításához illessze az
üléstámla hátsó részét a helyére,
ügyelve rá, hogy a biztonsági öv csatjának szíja ne legyen
megcsavarodva és ne szoruljon az
üléspárna alá, majd pedig
határozottan nyomja le az üléspárna
elejét, amíg az bekattan a helyére.Figyelem!
Amikor visszaállítja a hátsó
üléstámlát alaphelyzetbe,
helyezze a hátsó biztonsági övet
és a csatokat az üléstámla és az egyik üléspárna közé. Ügyeljen rá,
hogy a hátsó biztonsági öv és a
csatok ne csípődjenek be a hátsó
üléstámla alá.
Győződjön meg arról is, hogy a
biztonsági övek ne legyenek
megcsavarodva és ne szoruljanak be az üléstámla mögé, hanem a
megfelelő helyre kerüljenek.
Csomagtérfedél
Ne helyezzen semmilyen tárgyat a
fedélre.
Kiszerelés Akassza le a tartószíjakat a
csomagtérajtóról.
Emelje hátra a fedelet, és elől nyomja felfelé.
Vegye le a fedelet.
Beszerelés Helyezze be a fedelet az oldalsó
vezetősínekbe és hajtsa le.
