2016 OPEL MOKKA Kezelési útmutató (in Hungarian)

Autóápolás1832. Nyomja meg a rögzítőrugót, ésakassza ki.
3. Vegye ki az izzót a foglalatból, és helyezze be az új izzót.
4. Az új izzó behelyezésekor ügyeljen arra, hogy a fülek
megfelelően illeszkedjenek a
fényszórón lévő mélyedésekbe!
5. Szerelje vissza a fényszóró testet.
6. Helyezze vissza a rögzítőrugót!
7. Csatlakoztassa az izzófoglalat csatlakozást.
8. Helyezze vissza a fényszóró védősapkáját.
Távolsági fényszóró
1. Húzza ki és így távolítsa el azizzófoglalatot.
2. Vegye ki az izzót a foglalatból, és helyezze be az új izzót.
3. Az új izzó behelyezésekor ügyeljen arra, hogy a fülek
megfelelően illeszkedjenek a
fényszórón lévő mélyedésekbe!
4. Szerelje vissza a fényszóró testet.
5. Helyezze vissza a fényszóró védősapkáját.
Helyzetjelző lámpák
1. Szerelje ki a foglalatot aszerelvényből úgy, hogy
elforgatja az óramutató járásával
ellenkező irányba.
2. Vegye ki az izzófoglalatot a reflektorból.
3. Húzza le a csatlakozót az izzóról.

184Autóápolás
4. Vegye ki az izzót a foglalatból.
5. Helyezze be az új izzót.
6. Helyezze vissza a csatlakozót az izzóra!
7. Helyezze be a foglalatot a reflektorba.
8. Szerelje vissza a szerelvényt.
Xenon fényszórók9 Veszély
A Xenon tompított fényszóró
nagyon nagy feszültséggel
működik. Ne érintse meg. Az
izzócserét bízza szervizre.
Kanyarfények
1. Vegye le a védőfedelet.
2. Húzza ki és így távolítsa el az izzófoglalatot.
3. Vegye ki az izzót a foglalatból, és helyezze be az új izzót.

Autóápolás1854. Az új izzó behelyezésekorügyeljen arra, hogy a fülek
megfelelően illeszkedjenek a
fényszórón lévő mélyedésekbe!
5. Szerelje vissza a fényszóró testet.
6. Helyezze vissza a fényszóró védősapkáját.
Ködlámpák Az izzók a jármű alja felől
hozzáférhetők
1. Fordítsa befelé az adott kereket, hogy jobban hozzáférjen és
távolítsa el a három torx csavart a
kerékdob külsején.
Szerszámkészlet 3 194.
2. Húzza meg és tartsa a bélést,
hogy hozzáférjen az izzótartóhoz.
3. Húzza a rögzítő bordákat (1)kifelé és távolítsa el a dugós
csatlakozót (2) az izzó
foglalatából.
4. Fordítsa el az izzó foglalatot az óramutató járásával ellentétes
irányba (3), és vegye ki a
fényszóróból.
5. Távolítsa el és cserélje ki az izzó foglalatát az izzóval és
csatlakoztassa a dugós
csatlakozót.
6. Helyezze be az izzó foglalatát a lámpatestbe, ehhez fordítsa el az
óramutató járásával
megegyezően, és reteszelje be.
7. Szerelje vissza a bélést és rögzítse a három torx csavart.
Első irányjelzők
1. Forgassa el az izzótartót az óramutató járásával ellentétes
irányba és vegye le.

186Autóápolás
2. Enyhén a foglalatba nyomva ésaz óramutató járásával ellentétesirányba forgatva távolítsa el az
izzót, majd helyezze be az új
izzót.
3. Helyezze vissza a foglalatot a fényszóróházba, majd a
rögzítéshez forgassa el az
óramutató járásával megegyezõ
irányba.
Hátsó lámpák
Bal oldali
1. Vegye le mindkét burkolatot, és csavarja ki a csavarokat. Vegye kia panelt.
2. Vegye le a fedelet.
Jobb oldali
1. Vegye ki a tároló ajtaját és a gumiabroncs javító készletet.

Autóápolás187
2. Vegye le a fedelet.
3. Hátsó/stoplámpa (1)Irányjelző lámpa (2)
Tolatólámpa (3)
4. Pattintsa ki a foglalatot. Vegye ki az izzót, és helyezze be az újat.
5. Helyezze vissza az izzótartót a hátsó lámpatestbe. Tegye helyére
a lámpatestet, és szorítsa meg.
Zárja be a fedeleket, és rögzítse
őket.
6. Kapcsolja be a gyújtást, és ellenőrizze az összes lámpa
működését.
Oldalsó irányjelzők
Ha a lámpa nem működik,
ellenőriztesse egy szervizben.

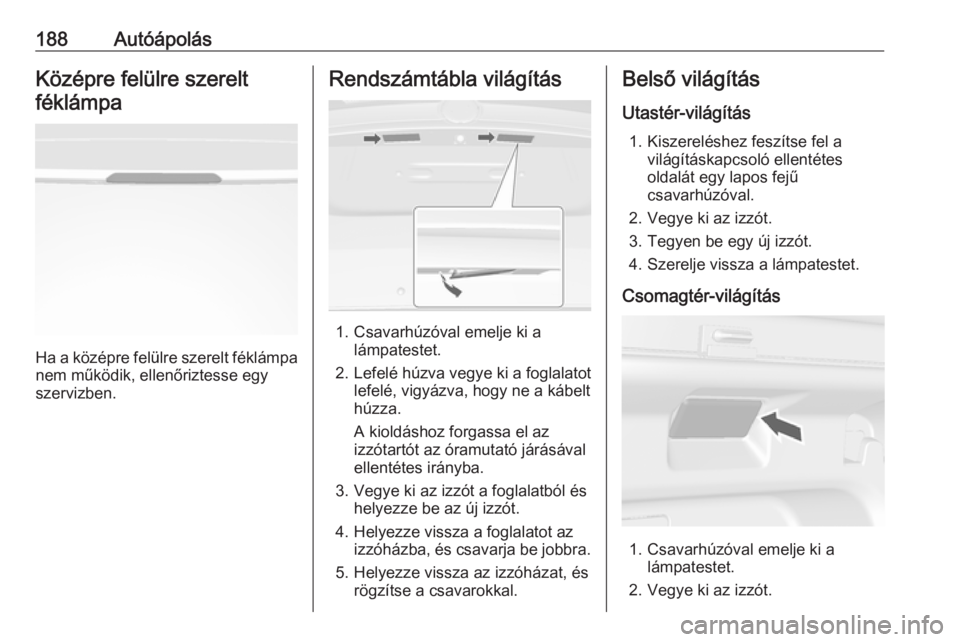

188AutóápolásKözépre felülre szereltféklámpa
Ha a középre felülre szerelt féklámpa nem működik, ellenőriztesse egy
szervizben.
Rendszámtábla világítás
1. Csavarhúzóval emelje ki a lámpatestet.
2. Lefelé húzva vegye ki a foglalatot lefelé, vigyázva, hogy ne a kábelt
húzza.
A kioldáshoz forgassa el az
izzótartót az óramutató járásával
ellentétes irányba.
3. Vegye ki az izzót a foglalatból és helyezze be az új izzót.
4. Helyezze vissza a foglalatot az izzóházba, és csavarja be jobbra.
5. Helyezze vissza az izzóházat, és rögzítse a csavarokkal.
Belső világítás
Utastér-világítás 1. Kiszereléshez feszítse fel a világításkapcsoló ellentétes
oldalát egy lapos fejű
csavarhúzóval.
2. Vegye ki az izzót.
3. Tegyen be egy új izzót.
4. Szerelje vissza a lámpatestet.
Csomagtér-világítás
1. Csavarhúzóval emelje ki a lámpatestet.
2. Vegye ki az izzót.

Autóápolás1893. Helyezze be az új izzót.
4. Szerelje vissza a lámpatestet.Elektromos rendszer
Biztosítékok
Az új biztosítékon lévő adatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
Az akkumulátor pozitív pólusa felett
található dobozban néhány
főbiztosíték található. Ha szükséges,
szervizben cseréltesse ki őket.
Biztosíték cseréje előtt kapcsolja ki a
vonatkozó kapcsolót, illetve a
gyújtást.
A kiégett biztosítékot az elolvadt szálról lehet felismerni. Ne cserélje ki a biztosítékot, amíg a hiba okát ki
nem javították.
Bizonyos áramköröket több biztosíték
is véd.
Lehetnek biztosítékok, amelyeknek
nincs funkciójuk.
Megjegyzés
A jelen kézikönyvben ismertetett
biztosítékdoboz eltérhet az Ön
gépkocsijában lévőtől.
A biztosítékdoboz ellenőrzése során
figyelje a biztosítékdoboz címkéjét.Biztosítékcsipesz
Egy biztosítékcsipesz található a
motortérben lévő
biztosítékdobozban.
Helyezze a biztosítékcsipeszt a
különféle biztosítékokra oldalról vagy
felülről, majd húzza ki a biztosítékot.
Motorházi biztosítékdoboz
A biztosítékdoboz a motortérben
található.
Akassza ki a fedelet, emelje fel és
vegye le.

190Autóápolás
Mini biztosítékok
Sz.Áramkör1Napfénytető2Külső visszapillantó tükrök3–4–5Elektromos fékvezérlő modul6Intelligens akkumulátor érzé‐
kelő7–8Sebességváltó vezérlőegység9–10Fényszóról szintszabályozás11Hátsó ablaktörlő12Hátsó ablakfűtés13Fényszóró működtető motor
(bal oldali)14Fűtött külső visszapillantó
tükrök15–16Ülésfűtés17Sebességváltó vezérlőegység18Motor vezérlőegység19Üzemanyag-szivattyúSz.Áramkör20–21Hűtőventilátor22–23Gyújtótekercs/Motor vezérlő‐
egység24Mosószivattyú25Fényszóró működtető motor
(jobb oldali)26Motorvezérlő érzékelők27–28Gyújtás29Gyújtás30Kipufogó rendszer31Bal oldali távolsági fényszóró32Jobb oldali távolsági fényszóró33Motor vezérlőegység34Kürt35Légkondicionáló rendszer36Első ködlámpa
J-foglalatos biztosítékok
