2016 OPEL MERIVA Kezelési útmutató (in Hungarian)

Autóápolás1994. Helyezze be az izzótartót, ésforgassa az óramutató járásával
megegyező irányba.
5. Bal oldalon: helyezze be az első részt az első sárvédőbe,
csúsztassa előre és helyezze be
a hátsó részt.
Jobb oldalon: helyezze be a hátsó részt az első sárvédőbe,
csúsztassa hátrafelé és helyezze
be az első részt.

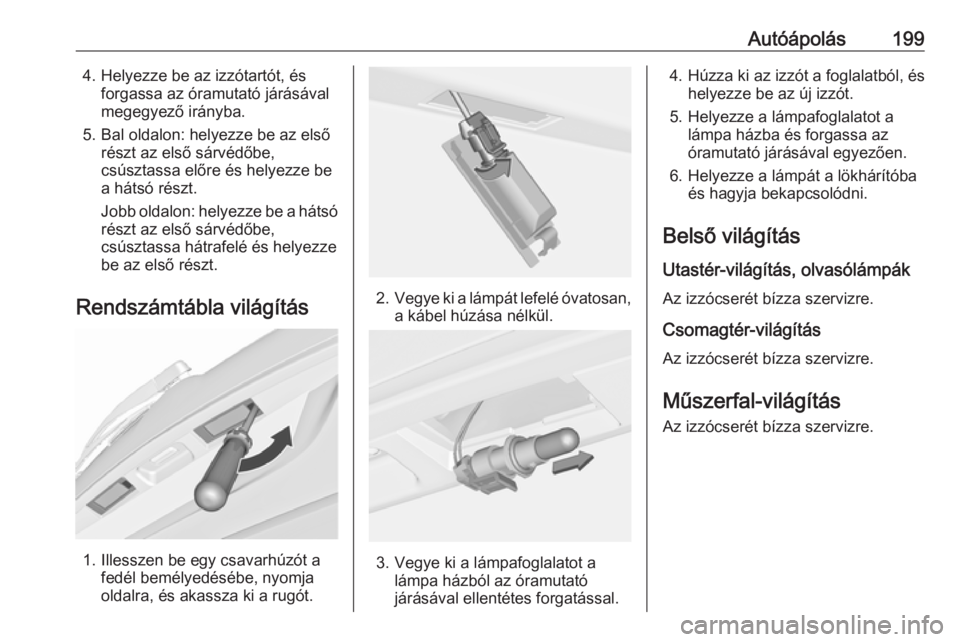

Rendszámtábla világítás
1. Illesszen be egy csavarhúzót a fedél bemélyedésébe, nyomja
oldalra, és akassza ki a rugót.
2. Vegye ki a lámpát lefelé óvatosan,
a kábel húzása nélkül.
3. Vegye ki a lámpafoglalatot a lámpa házból az óramutató
járásával ellentétes forgatással.
4. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
5. Helyezze a lámpafoglalatot a lámpa házba és forgassa az
óramutató járásával egyezően.
6. Helyezze a lámpát a lökhárítóba és hagyja bekapcsolódni.
Belső világítás
Utastér-világítás, olvasólámpák Az izzócserét bízza szervizre.
Csomagtér-világítás
Az izzócserét bízza szervizre.
Műszerfal-világítás Az izzócserét bízza szervizre.

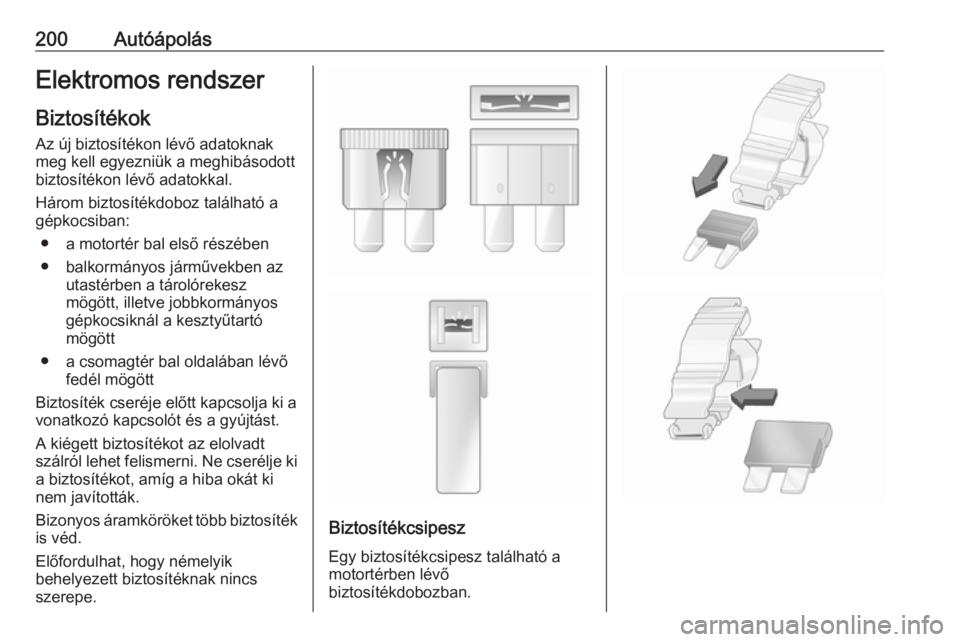

200AutóápolásElektromos rendszerBiztosítékok
Az új biztosítékon lévő adatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
Három biztosítékdoboz található a
gépkocsiban:
● a motortér bal első részében
● balkormányos járművekben az utastérben a tárolórekesz
mögött, illetve jobbkormányos
gépkocsiknál a kesztyűtartó
mögött
● a csomagtér bal oldalában lévő fedél mögött
Biztosíték cseréje előtt kapcsolja ki a
vonatkozó kapcsolót és a gyújtást.
A kiégett biztosítékot az elolvadt
szálról lehet felismerni. Ne cserélje ki
a biztosítékot, amíg a hiba okát ki
nem javították.
Bizonyos áramköröket több biztosíték
is véd.
Előfordulhat, hogy némelyik
behelyezett biztosítéknak nincs
szerepe.
Biztosítékcsipesz
Egy biztosítékcsipesz található amotortérben lévő
biztosítékdobozban.

Autóápolás201

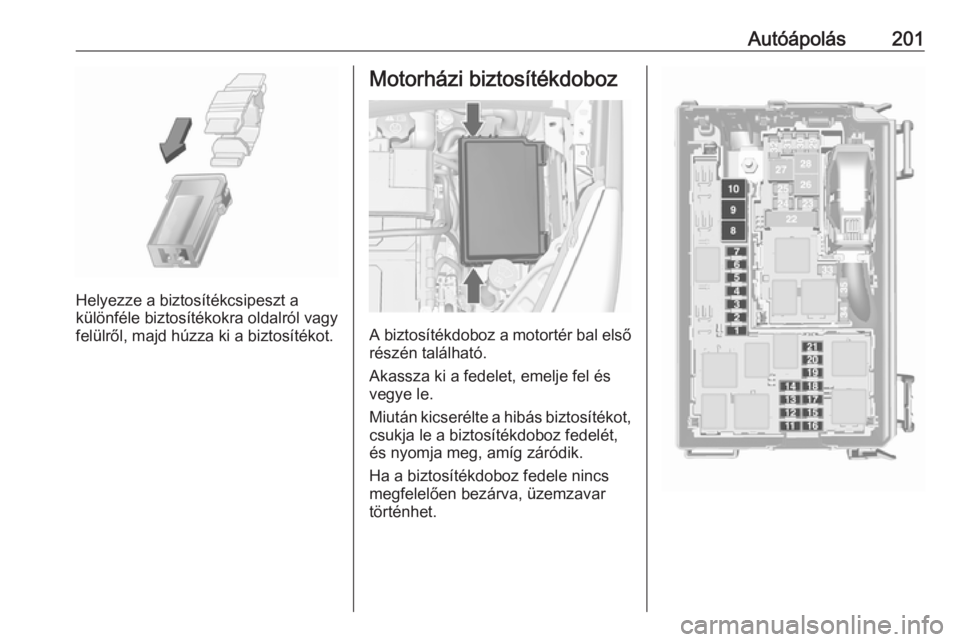

Helyezze a biztosítékcsipeszt a
különféle biztosítékokra oldalról vagy
felülről, majd húzza ki a biztosítékot.
Motorházi biztosítékdoboz
A biztosítékdoboz a motortér bal első
részén található.
Akassza ki a fedelet, emelje fel és
vegye le.
Miután kicserélte a hibás biztosítékot,
csukja le a biztosítékdoboz fedelét,
és nyomja meg, amíg záródik.
Ha a biztosítékdoboz fedele nincs
megfelelően bezárva, üzemzavar
történhet.

202AutóápolásSzámÁramkör1Indítómotor2–3Üzemanyagszűrő/Hűtés4Kürt530-as pólus6Motor vezérlőmodul/Sebes‐
ségváltó vezérlőegység7Első ködlámpa8Motor hűtés9Motor hűtés10Vákuumszivattyú11Gyújtás/Izzítás12Fényszórómagasság-állítás13Légkondicionáló rendszer/
15-ös pólus14Sebességváltó vezérlő‐
egység15Távolsági fényszóró, jobb
oldal16Távolsági fényszóró, bal oldal17Motor vezérlőegység18Motor vezérlőegység/
15-ös pólusSzámÁramkör19Légzsák20Motor vezérlőegység21Motor vezérlőegység/
87-ös pólusSzámÁramkör22Elektromos rögzítőfék23Gumiabroncs-javítókészlet24Üzemanyag-szivattyú

Autóápolás203SzámÁramkör25ABS26Hátsó ablakfűtés27ABS28Belső ventilátor29Szivargyújtó30Légkondicionáló rendszer31Első elektromos ablakemelő,
bal oldal32Első elektromos ablakemelő,

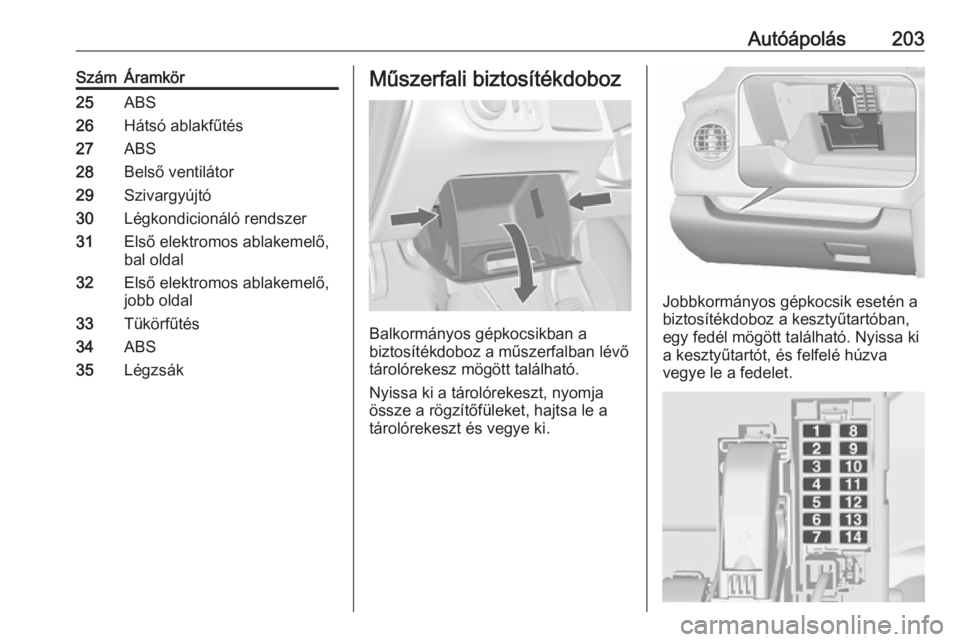

jobb oldal33Tükörfűtés34ABS35LégzsákMűszerfali biztosítékdoboz
Balkormányos gépkocsikban a
biztosítékdoboz a műszerfalban lévő
tárolórekesz mögött található.
Nyissa ki a tárolórekeszt, nyomja
össze a rögzítőfüleket, hajtsa le a
tárolórekeszt és vegye ki.
Jobbkormányos gépkocsik esetén a
biztosítékdoboz a kesztyűtartóban,
egy fedél mögött található. Nyissa ki
a kesztyűtartót, és felfelé húzva
vegye le a fedelet.

204AutóápolásSzámÁramkör1Rádió2Kijelző/Műszerek/Telefon3Rádió4Gyújtáskapcsoló/Indításgátló5Szélvédőmosó/Hátsó ablak‐
mosó6Központi zár/Csomagtérajtó7Központi zár8Kijelző/Műszerek/Telefon9Fűtött kormánykerék10Bal hátsó ajtó nyitás11Jobb hátsó ajtó nyitás12Utastér-világítás13Esőérzékelő/Belső tükör/
Külső tükrök14–Csomagtéri biztosítékdoboz
A biztosítékdoboz a csomagtér bal
oldalában, egy fedél mögött található.
Vegye le a fedelet.
Akassza ki a négy rögzítőfület, és
vegye le a fedelet.

Autóápolás205SzámÁramkör1Adaptív első világítás2–3–4–5–6Jobb oldali elektromos abla‐
kemelő7Adaptív első világítás8Utánfutó modul/Utánfutó
csatlakozó9Bal oldali ülés deréktámasza10Bal oldali elektromos ablake‐
melő11Parkolássegítő12Elektromos sötétítőroló13–14Első ülésfűtés15Utánfutó modul16Jobb oldali ülés deréktá‐

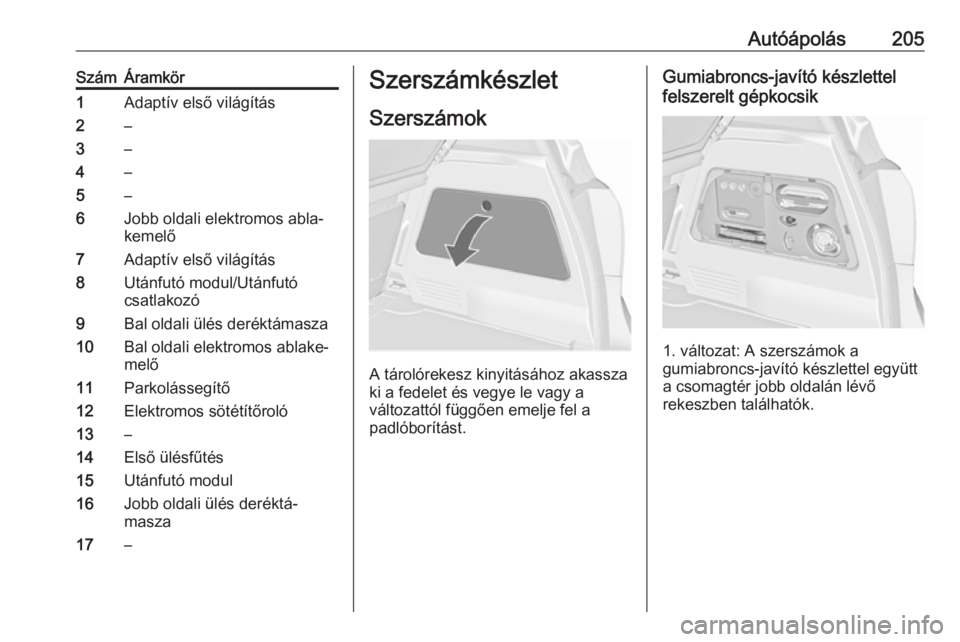

masza17–Szerszámkészlet
Szerszámok
A tárolórekesz kinyitásához akassza
ki a fedelet és vegye le vagy a
változattól függően emelje fel a
padlóborítást.
Gumiabroncs-javító készlettel
felszerelt gépkocsik
1. változat: A szerszámok a
gumiabroncs-javító készlettel együtt
a csomagtér jobb oldalán lévő
rekeszben találhatók.

206Autóápolás

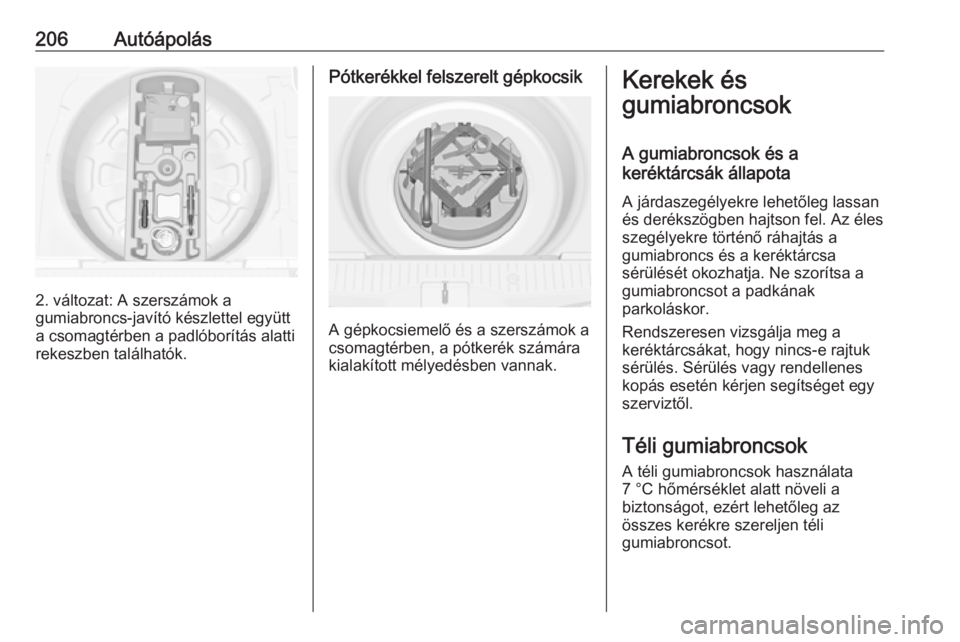

2. változat: A szerszámok a
gumiabroncs-javító készlettel együtt
a csomagtérben a padlóborítás alatti
rekeszben találhatók.
Pótkerékkel felszerelt gépkocsik
A gépkocsiemelő és a szerszámok a
csomagtérben, a pótkerék számára kialakított mélyedésben vannak.
Kerekek és
gumiabroncsok
A gumiabroncsok és a
keréktárcsák állapota
A járdaszegélyekre lehetőleg lassan és derékszögben hajtson fel. Az élesszegélyekre történő ráhajtás a
gumiabroncs és a keréktárcsa
sérülését okozhatja. Ne szorítsa a
gumiabroncsot a padkának
parkoláskor.
Rendszeresen vizsgálja meg a
keréktárcsákat, hogy nincs-e rajtuk
sérülés. Sérülés vagy rendellenes
kopás esetén kérjen segítséget egy
szerviztől.
Téli gumiabroncsok A téli gumiabroncsok használata
7 °C hőmérséklet alatt növeli a
biztonságot, ezért lehetőleg az
összes kerékre szereljen téli
gumiabroncsot.
