2016 OPEL MERIVA Betriebsanleitung (in German)

Stauraum63Abnehmbarer Getränkehalter
An der unteren oder oberen Füh‐
rungsschiene in der Frontkonsole
lässt sich ein Getränkehalter befesti‐
gen.
Vor der Verwendung den Rahmen
aus seiner Ausgangsstellung klap‐
pen.
Hinweis
Wenn in der unteren Führungs‐
schiene der Getränkehalter und in
der oberen Führungsschiene die ab‐ nehmbare Armlehne angebracht
sind, muss der Rahmen vor dem
Verschieben eines der Teile in die
Ausgangsstellung zurückgeklappt
werden.
Andernfalls können Armlehne und
Getränkehalter beschädigt werden,
wenn sie übereinander verschoben
werden.
Armlehne 3 40.
Getränkehalter einsetzen
Die Knöpfe an der Vorder- und Rück‐ seite drücken und die Führungsstifte
in die obere bzw. untere Führungs‐
schiene einsetzen. Der vordere Knopf
muss fest gedrückt werden.
Die Knöpfe loslassen und den Ge‐
tränkehalter bewegen, bis er hörbar einrastet.
Hinweis
Getränkehalter mit Richtung wie in
der Abbildung dargestellt anbringen. Andernfalls ist der Getränkehalter
möglicherweise nicht richtig einge‐
rastet.
Getränkehalter verschieben
Den vorderen Knopf leicht drücken
und den Getränkehalter in die ge‐
wünschte Stellung schieben. Den
Knopf loslassen und den Getränke‐
halter bewegen, bis er hörbar einras‐
tet.

64StauraumGetränkehalter entfernen
Die Knöpfe an der Vorder- und Rück‐ seite drücken und den Getränkehalterherausnehmen. Der vordere Knopf
muss fest gedrückt werden.
Getränkehalter am
Armlehnenadapter
Ein weiterer Getränkehalter ist in den Armlehnenadapter am mittleren
Rücksitz integriert.
Armlehnenadapter 3 44.
Vorderes Ablagefach
Ein Staufach befindet sich neben
dem Lenkrad.
Ablagefach unter dem Sitz
Ablagefach an Griffmulde anheben
und herausziehen. Maximales Trag‐
vermögen: 3 kg. Zum Schließen das
Schubfach hineindrücken und einras‐ ten lassen.
Ablagefach in der Armlehne
Ablagefach in der abnehmbaren
Armlehne
Knopf drücken und den Deckel der
Armlehne nach oben klappen. Die
Armlehne enthält ein Ablagefach.
Die Armlehne kann auch auf dem he‐
runtergeklappten mittleren Hintersitz
angebracht werden 3 44.

Stauraum65Heckträgersystem
Das Heckträgersystem (Flex-Fix-
System) bietet die Möglichkeit, Fahr‐
räder auf einem in den Fahrzeugbo‐
den integrierten herausziehbaren
Träger zu befestigen. Der Transport
anderer Gegenstände ist nicht zuläs‐
sig.
Die Höchstlast des Heckträgersys‐ tems beträgt 40 kg. Die Höchstlast
pro Fahrrad beträgt 20 kg.
Der Achsabstand des Fahrrads darf
maximal 1,2 Meter betragen. Andern‐ falls ist kein sicheres Befestigen des
Fahrrads möglich.
Bei Nichtgebrauch kann das Heckträ‐
gersystem in den Fahrzeugboden zu‐
rückgeschoben werden.
An den Fahrrädern dürfen sich keine
Gegenstände befinden, die sich
während des Transports lösen könn‐
ten.Achtung
Fahrräder mit Karbontretkurbeln
nicht an Fahrradträgern befesti‐
gen. Die Fahrräder könnten be‐
schädigt werden.
Ausfahren
Hecktür öffnen.
9 Warnung
Es darf sich niemand im Ausfahr‐
bereich des Heckträgersystems aufhalten, Verletzungsgefahr.
Entriegelungshebel nach oben zie‐
hen. Das System rastet aus und fährt
schnell aus dem Stoßfänger.

66StauraumDas Heckträgersystem vollständigbis zum hörbaren Einrasten heraus‐
ziehen.
Sicherstellen, dass ein Einschieben des Heckträgersystems ohne erneu‐
tes Ziehen des Entriegelungshebels
nicht möglich ist9 Warnung
Lasten dürfen nur dann am Heck‐
trägersystem befestigt werden,
wenn das System ordnungsge‐
mäß eingerastet ist. Ist das Heck‐
trägersystem nicht ordnungsge‐ mäß eingerastet, keine Lasten am
System befestigen und das Sys‐
tem zurückschieben. Hilfe einer
Werkstatt in Anspruch nehmen.
Rückleuchten montieren
Zuerst die hintere Rückleuchte ( 1),
dann die vordere ( 2) Rückleuchte aus
den Ablagemulden entnehmen.
Den Leuchtenhalter an der Rückseite
der Rückleuchte vollständig ausklap‐
pen.
Spannhebel nach unten drücken und
Lampenträger in die Halterung
drücken, bis er einrastet.
Vorgang für beide Rückleuchten
durchführen.

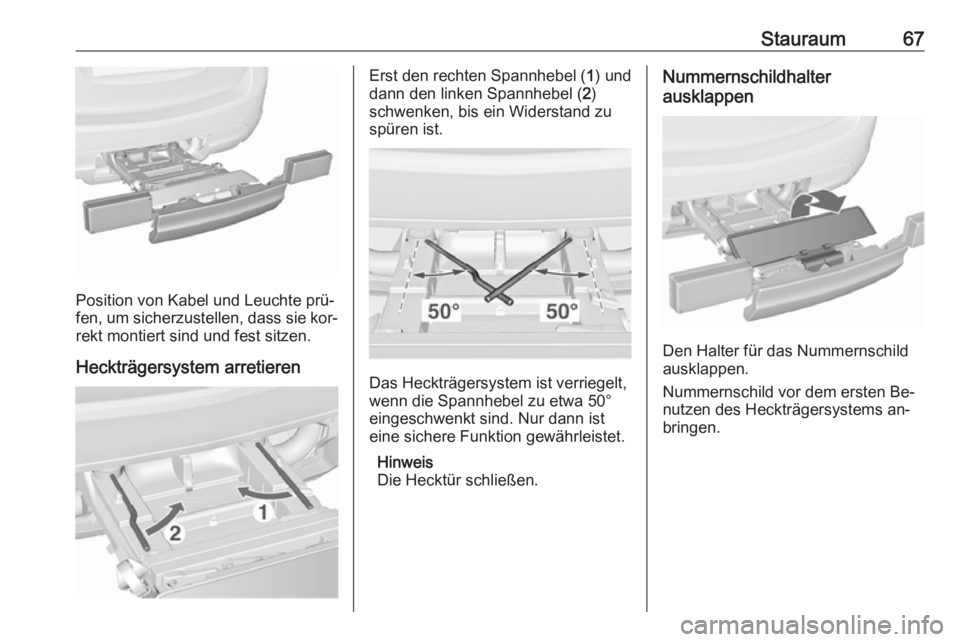

Stauraum67
Position von Kabel und Leuchte prü‐
fen, um sicherzustellen, dass sie kor‐
rekt montiert sind und fest sitzen.
Heckträgersystem arretieren
Erst den rechten Spannhebel ( 1) und
dann den linken Spannhebel ( 2)
schwenken, bis ein Widerstand zu
spüren ist.
Das Heckträgersystem ist verriegelt,
wenn die Spannhebel zu etwa 50°
eingeschwenkt sind. Nur dann ist eine sichere Funktion gewährleistet.
Hinweis
Die Hecktür schließen.
Nummernschildhalter
ausklappen
Den Halter für das Nummernschild
ausklappen.
Nummernschild vor dem ersten Be‐
nutzen des Heckträgersystems an‐
bringen.

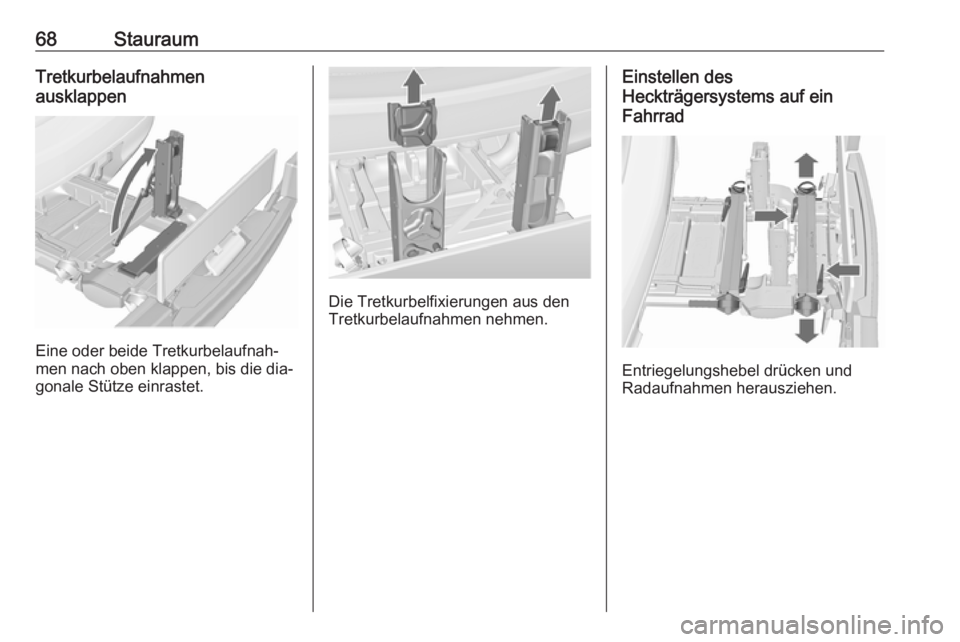

68StauraumTretkurbelaufnahmen
ausklappen
Eine oder beide Tretkurbelaufnah‐
men nach oben klappen, bis die dia‐
gonale Stütze einrastet.
Die Tretkurbelfixierungen aus den
Tretkurbelaufnahmen nehmen.
Einstellen des
Heckträgersystems auf ein
Fahrrad
Entriegelungshebel drücken und
Radaufnahmen herausziehen.

Stauraum69
Entriegelungshebel am Spannband
drücken und Spannband herauszie‐ hen.
Fahrrad zur Befestigung
vorbereiten
Hinweis
Die maximale Breite für die Tretkur‐
belaufnahme beträgt 38,3 mm und
die maximale Tiefe 14,4 mm.
Das linke Pedal (ohne Kettenblatt)
senkrecht nach unten drehen. Das
Pedal an der linken Tretkurbel muss
waagerecht stehen.
Das vordere Fahrrad muss mit dem
Vorderrad nach links stehen.
Das hintere Fahrrad muss mit dem
Vorderrad nach rechts stehen.
Fahrrad am Heckträgersystem
befestigen
Mit dem Drehgriff an der Tretkurbel‐
aufnahme die verstellbare Tretkurbel‐
anlage grob an die Kröpfung der Tret‐ kurbel anpassen.
Bei geraden Tretkurbeln am Fahrrad Tretkurbelanlage vollständig heraus‐ drehen (Position 5).

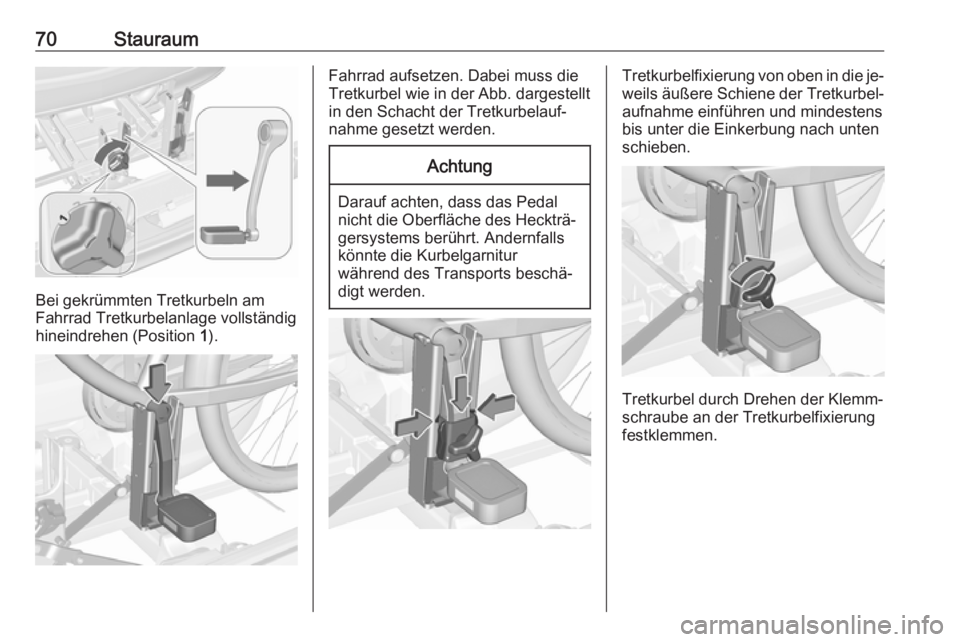

70Stauraum
Bei gekrümmten Tretkurbeln am
Fahrrad Tretkurbelanlage vollständig
hineindrehen (Position 1).
Fahrrad aufsetzen. Dabei muss die
Tretkurbel wie in der Abb. dargestellt
in den Schacht der Tretkurbelauf‐
nahme gesetzt werden.Achtung
Darauf achten, dass das Pedal
nicht die Oberfläche des Heckträ‐
gersystems berührt. Andernfalls
könnte die Kurbelgarnitur
während des Transports beschä‐
digt werden.
Tretkurbelfixierung von oben in die je‐ weils äußere Schiene der Tretkurbel‐
aufnahme einführen und mindestens
bis unter die Einkerbung nach unten
schieben.
Tretkurbel durch Drehen der Klemm‐
schraube an der Tretkurbelfixierung
festklemmen.
