2016 OPEL KARL Manuale di uso e manutenzione (in Italian)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
64 Strumenti e comandi

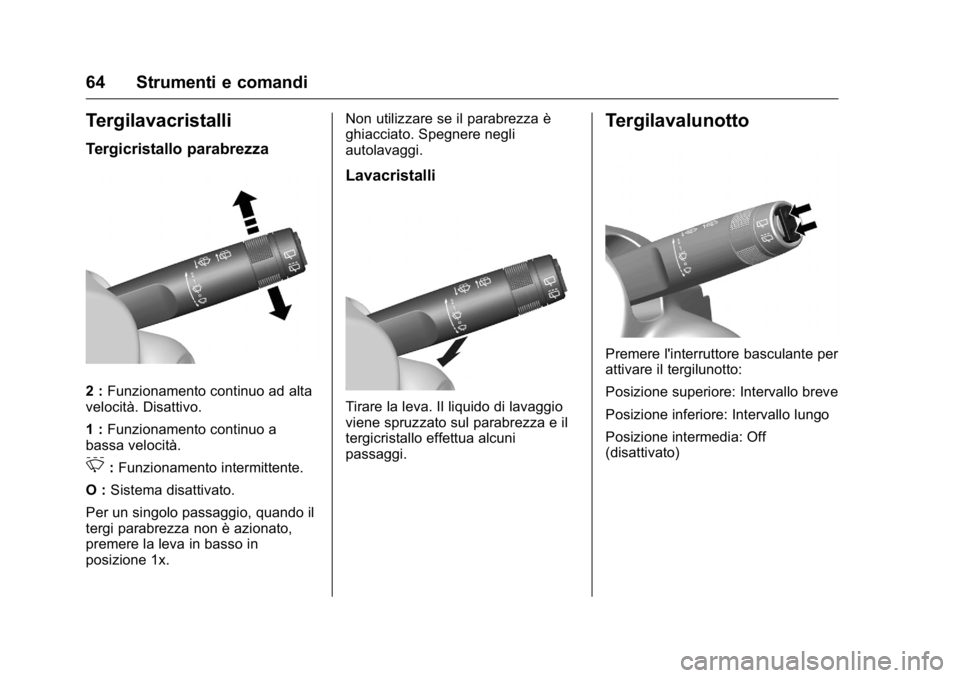

Tergilavacristalli
Tergicristallo parabrezza
2 :Funzionamento continuo ad alta
velocità. Disattivo.
1 : Funzionamento continuo a
bassa velocità.
3: Funzionamento intermittente.
O : Sistema disattivato.
Per un singolo passaggio, quando il
tergi parabrezza non è azionato,
premere la leva in basso in
posizione 1x. Non utilizzare se il parabrezza è
ghiacciato. Spegnere negli
autolavaggi.
Lavacristalli
Tirare la leva. Il liquido di lavaggio
viene spruzzato sul parabrezza e il
tergicristallo effettua alcuni
passaggi.
Tergilavalunotto
Premere l'interruttore basculante per
attivare il tergilunotto:
Posizione superiore: Intervallo breve
Posizione inferiore: Intervallo lungo
Posizione intermedia: Off
(disattivato)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
Strumenti e comandi 65

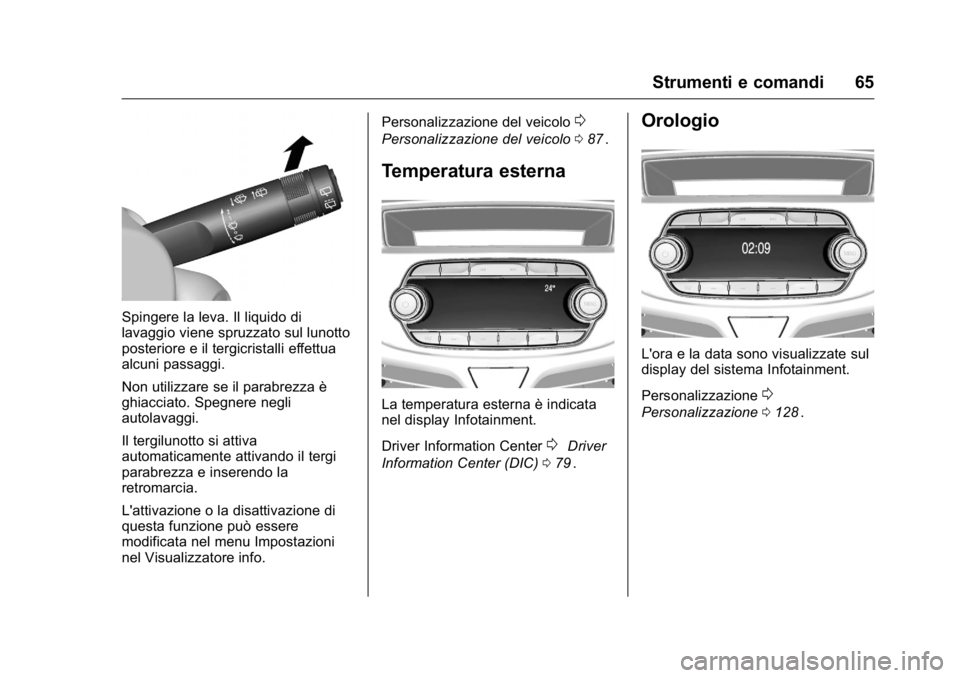

Spingere la leva. Il liquido di
lavaggio viene spruzzato sul lunotto
posteriore e il tergicristalli effettua
alcuni passaggi.
Non utilizzare se il parabrezza è
ghiacciato. Spegnere negli
autolavaggi.
Il tergilunotto si attiva
automaticamente attivando il tergi
parabrezza e inserendo la
retromarcia.
L'attivazione o la disattivazione di
questa funzione può essere
modificata nel menu Impostazioni
nel Visualizzatore info.Personalizzazione del veicolo
0
Personalizzazione del veicolo
087ii.
Temperatura esterna
La temperatura esterna è indicata
nel display Infotainment.
Driver Information Center
0Driver
Information Center (DIC) 079
ii.
Orologio
L'ora e la data sono visualizzate sul
display del sistema Infotainment.
Personalizzazione
0
Personalizzazione 0128ii.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
66 Strumenti e comandi

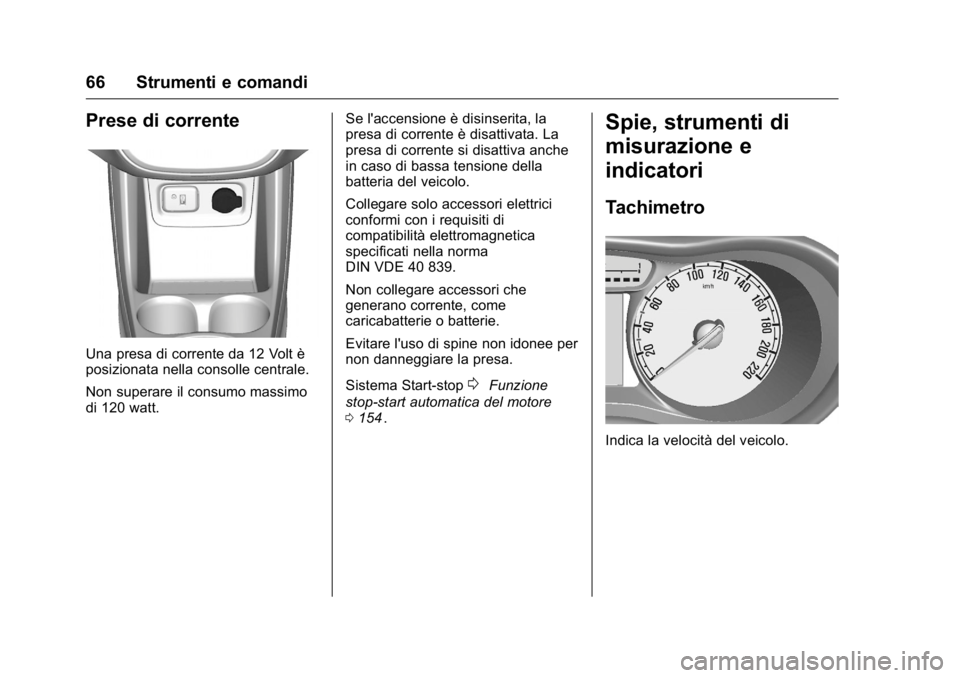

Prese di corrente
Una presa di corrente da 12 Volt è
posizionata nella consolle centrale.
Non superare il consumo massimo
di 120 watt.Se l'accensione è disinserita, la
presa di corrente è disattivata. La
presa di corrente si disattiva anche
in caso di bassa tensione della
batteria del veicolo.
Collegare solo accessori elettrici
conformi con i requisiti di
compatibilità elettromagnetica
specificati nella norma
DIN VDE 40 839.
Non collegare accessori che
generano corrente, come
caricabatterie o batterie.
Evitare l'uso di spine non idonee per
non danneggiare la presa.
Sistema Start-stop
0Funzione
stop-start automatica del motore
0 154
ii.
Spie, strumenti di
misurazione e
indicatori
Tachimetro
Indica la velocità del veicolo.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
Strumenti e comandi 67

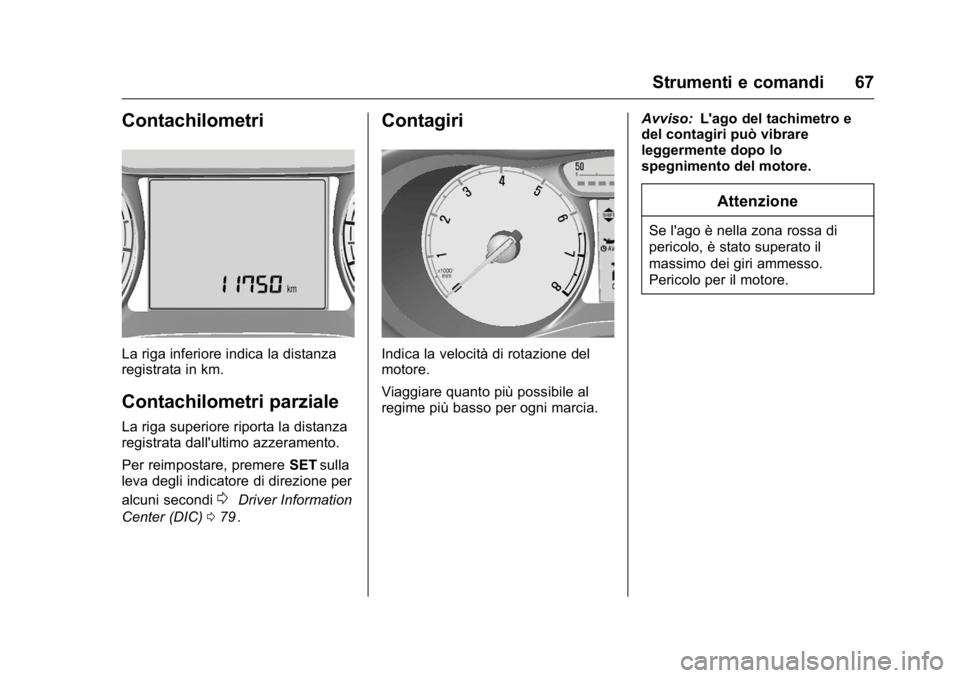

Contachilometri
La riga inferiore indica la distanza
registrata in km.
Contachilometri parziale
La riga superiore riporta la distanza
registrata dall'ultimo azzeramento.
Per reimpostare, premereSETsulla
leva degli indicatore di direzione per
alcuni secondi
0Driver Information
Center (DIC) 079
ii.
Contagiri
Indica la velocità di rotazione del
motore.
Viaggiare quanto più possibile al
regime più basso per ogni marcia. Avviso:
L'ago del tachimetro e
del contagiri può vibrare
leggermente dopo lo
spegnimento del motore.
Attenzione
Se l'ago è nella zona rossa di
pericolo, è stato superato il
massimo dei giri ammesso.
Pericolo per il motore.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
68 Strumenti e comandi

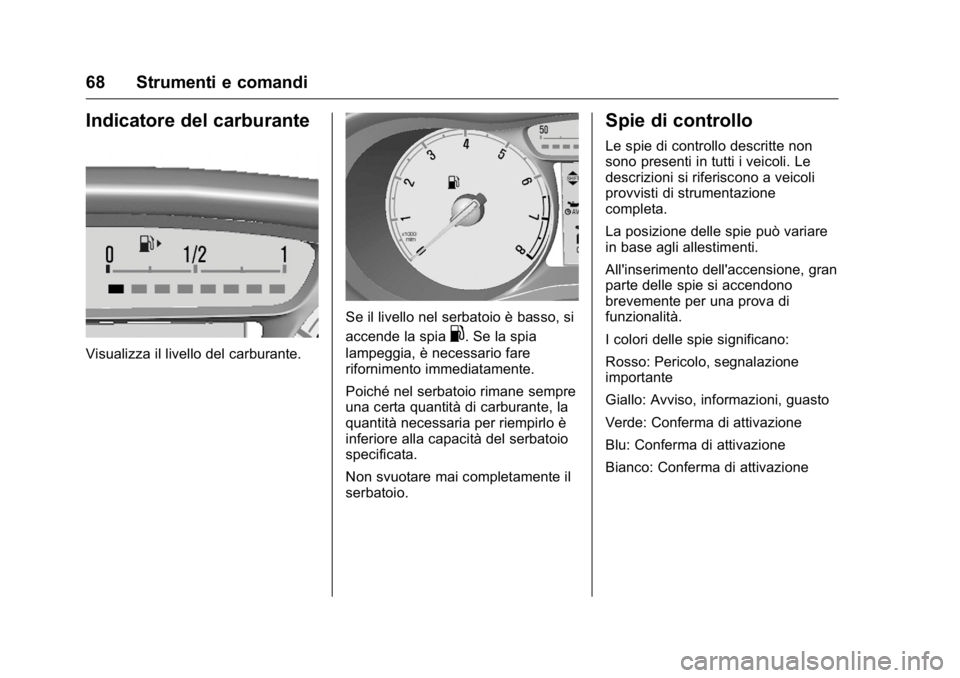

Indicatore del carburante
Visualizza il livello del carburante.
Se il livello nel serbatoio è basso, si
accende la spia
.. Se la spia
lampeggia, è necessario fare
rifornimento immediatamente.
Poiché nel serbatoio rimane sempre
una certa quantità di carburante, la
quantità necessaria per riempirlo è
inferiore alla capacità del serbatoio
specificata.
Non svuotare mai completamente il
serbatoio.
Spie di controllo
Le spie di controllo descritte non
sono presenti in tutti i veicoli. Le
descrizioni si riferiscono a veicoli
provvisti di strumentazione
completa.
La posizione delle spie può variare
in base agli allestimenti.
All'inserimento dell'accensione, gran
parte delle spie si accendono
brevemente per una prova di
funzionalità.
I colori delle spie significano:
Rosso: Pericolo, segnalazione
importante
Giallo: Avviso, informazioni, guasto
Verde: Conferma di attivazione
Blu: Conferma di attivazione
Bianco: Conferma di attivazione

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
Strumenti e comandi 69
Spie nel quadro strumenti

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
70 Strumenti e comandi

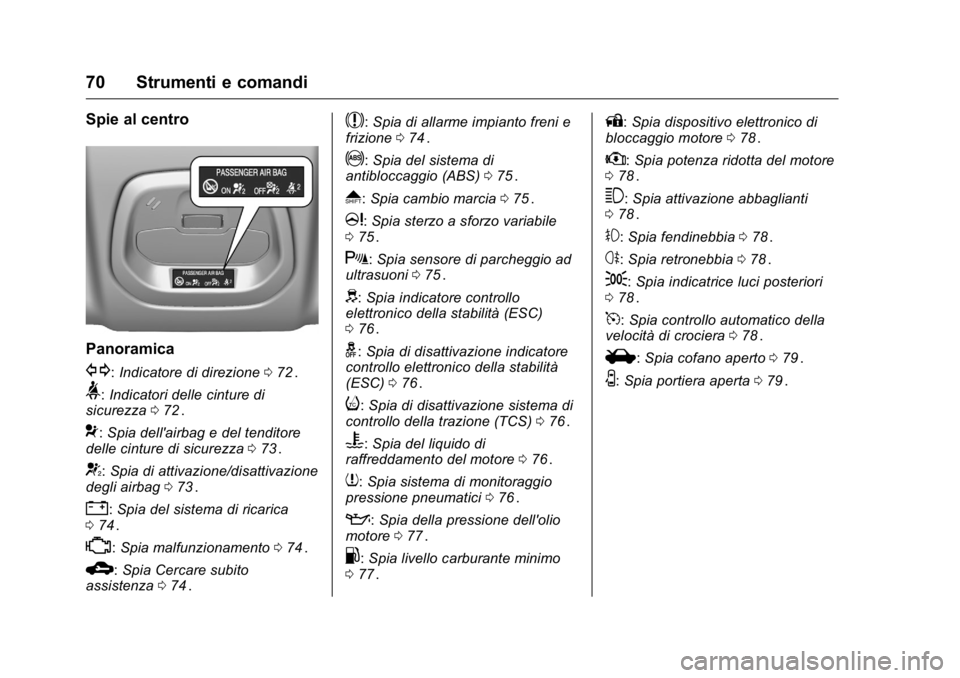

Spie al centro
Panoramica
G:Indicatore di direzione 072ii.
>:Indicatori delle cinture di
sicurezza 072ii.
9:Spia dell'airbag e del tenditore
delle cinture di sicurezza 073ii.
+:Spia di attivazione/disattivazione
degli airbag 073ii.
":Spia del sistema di ricarica
0 74ii.
*:Spia malfunzionamento 074ii.
B:Spia Cercare subito
assistenza 074ii.
$:Spia di allarme impianto freni e
frizione 074ii.
!:Spia del sistema di
antibloccaggio (ABS) 075ii.
*:Spia cambio marcia 075ii.
m:Spia sterzo a sforzo variabile
0 75ii.
X:Spia sensore di parcheggio ad
ultrasuoni 075ii.
d:Spia indicatore controllo
elettronico della stabilità (ESC)
0 76
ii.
g:Spia di disattivazione indicatore
controllo elettronico della stabilità
(ESC) 076
ii.
i:Spia di disattivazione sistema di
controllo della trazione (TCS) 076ii.
C:Spia del liquido di
raffreddamento del motore 076ii.
7:Spia sistema di monitoraggio
pressione pneumatici 076ii.
::Spia della pressione dell'olio
motore 077ii.
.:Spia livello carburante minimo
0 77ii.
A:Spia dispositivo elettronico di
bloccaggio motore 078ii.
w:Spia potenza ridotta del motore
0 78ii.
3:Spia attivazione abbaglianti
0 78ii.
#:Spia fendinebbia 078ii.
s:Spia retronebbia 078ii.
;:Spia indicatrice luci posteriori
0 78ii.
5:Spia controllo automatico della
velocità di crociera 078ii.
i:Spia cofano aperto 079ii.
U:Spia portiera aperta 079ii.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
Strumenti e comandi 71

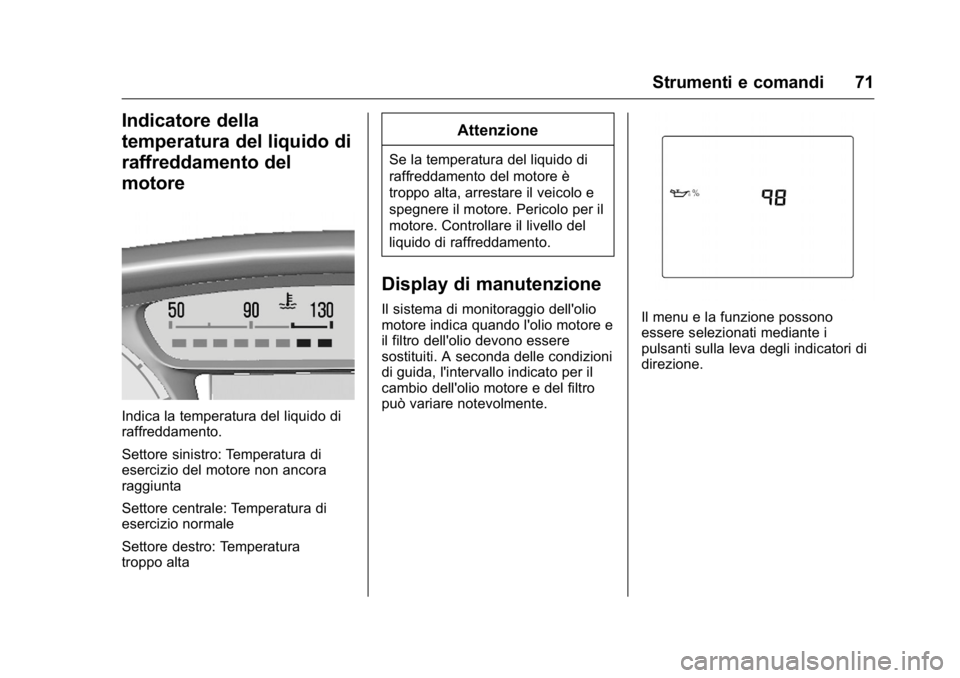

Indicatore della
temperatura del liquido di
raffreddamento del
motore
Indica la temperatura del liquido di
raffreddamento.
Settore sinistro: Temperatura di
esercizio del motore non ancora
raggiunta
Settore centrale: Temperatura di
esercizio normale
Settore destro: Temperatura
troppo alta
Attenzione
Se la temperatura del liquido di
raffreddamento del motore è
troppo alta, arrestare il veicolo e
spegnere il motore. Pericolo per il
motore. Controllare il livello del
liquido di raffreddamento.
Display di manutenzione
Il sistema di monitoraggio dell'olio
motore indica quando l'olio motore e
il filtro dell'olio devono essere
sostituiti. A seconda delle condizioni
di guida, l'intervallo indicato per il
cambio dell'olio motore e del filtro
può variare notevolmente.Il menu e la funzione possono
essere selezionati mediante i
pulsanti sulla leva degli indicatori di
direzione.
