184 Manutenzione del veicolo
7. Quando si monta una nuovalampadina, bloccare le alette
negli incavi del riflettore.
8. Innestare la molla di fermo.
9. Portare la protezione dei fari in posizione e chiudere.
10. Accertarsi che il coperchio protettivo sia posizionato
correttamente per impedire
perdite d'acqua e pesanti
condensazioni.

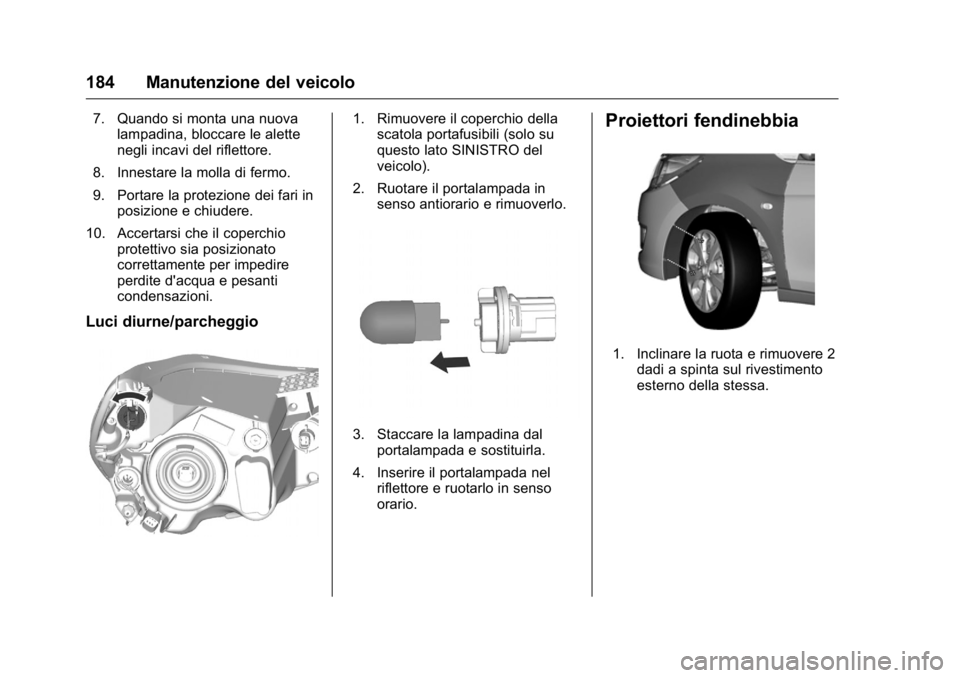

Luci diurne/parcheggio
1. Rimuovere il coperchio dellascatola portafusibili (solo su
questo lato SINISTRO del
veicolo).
2. Ruotare il portalampada in senso antiorario e rimuoverlo.
3. Staccare la lampadina dalportalampada e sostituirla.
4. Inserire il portalampada nel riflettore e ruotarlo in senso
orario.

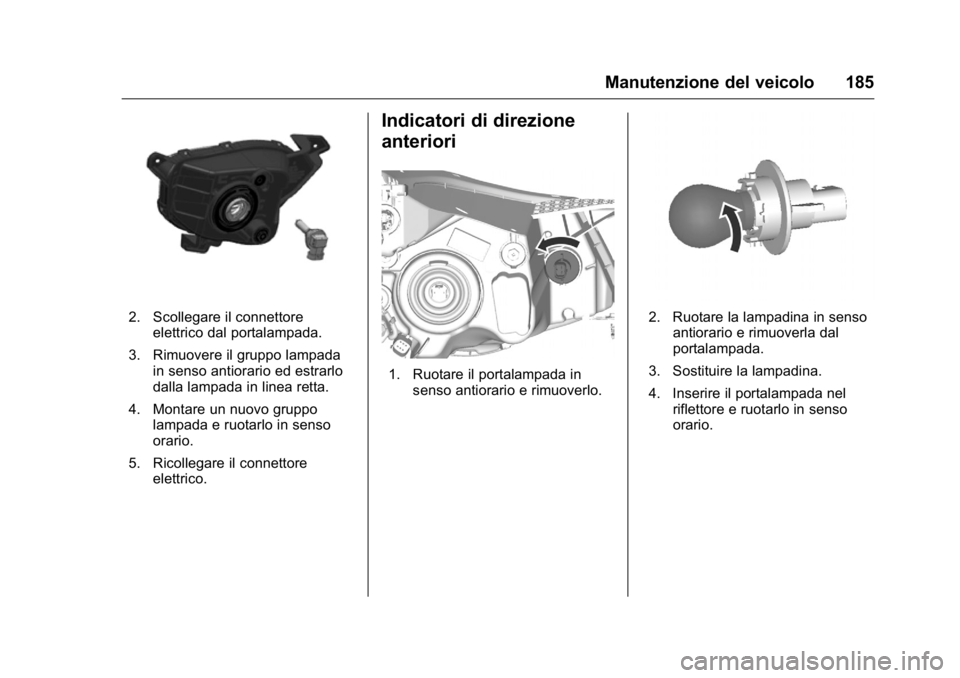

Proiettori fendinebbia
1. Inclinare la ruota e rimuovere 2dadi a spinta sul rivestimento
esterno della stessa.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
Manutenzione del veicolo 185
2. Scollegare il connettoreelettrico dal portalampada.
3. Rimuovere il gruppo lampada in senso antiorario ed estrarlo
dalla lampada in linea retta.
4. Montare un nuovo gruppo lampada e ruotarlo in senso
orario.
5. Ricollegare il connettore elettrico.
Indicatori di direzione
anteriori
1. Ruotare il portalampada insenso antiorario e rimuoverlo.
2. Ruotare la lampadina in senso
antiorario e rimuoverla dal
portalampada.
3. Sostituire la lampadina.
4. Inserire il portalampada nel riflettore e ruotarlo in senso
orario.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
186 Manutenzione del veicolo

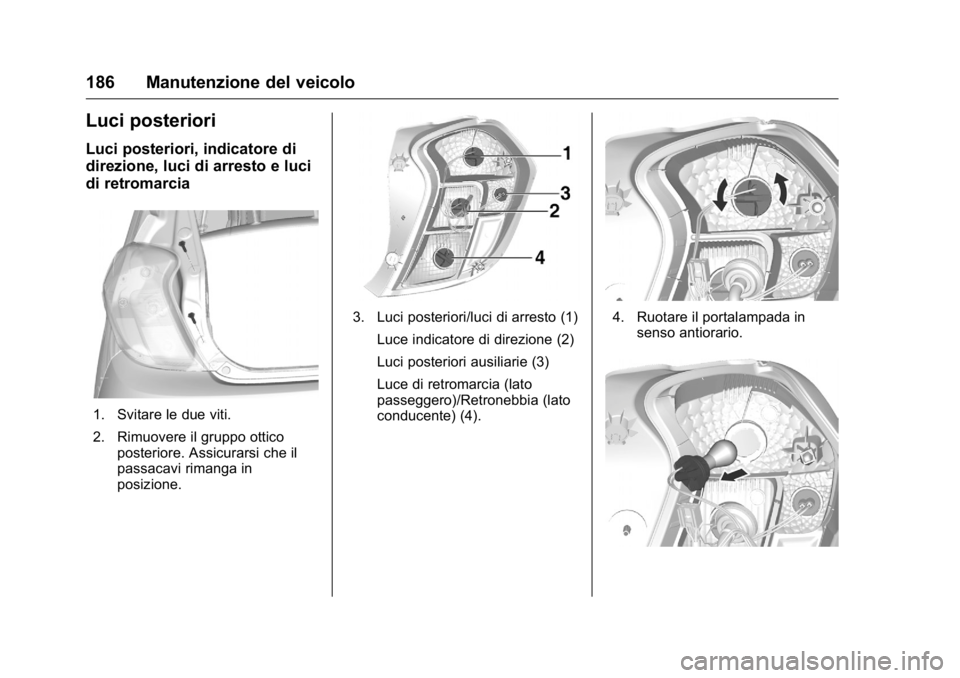

Luci posteriori
Luci posteriori, indicatore di
direzione, luci di arresto e luci
di retromarcia
1. Svitare le due viti.
2. Rimuovere il gruppo otticoposteriore. Assicurarsi che il
passacavi rimanga in
posizione.
3. Luci posteriori/luci di arresto (1)
Luce indicatore di direzione (2)
Luci posteriori ausiliarie (3)
Luce di retromarcia (lato
passeggero)/Retronebbia (lato
conducente) (4).4. Ruotare il portalampada insenso antiorario.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
Manutenzione del veicolo 187
5. Togliere il portalampada.Spingere leggermente la
lampadina nel portalampada,
ruotarla in senso antiorario,
rimuoverla e sostituirla.
6. Inserire il portalampada nel gruppo luci posteriori e
avvitarlo in sede.
Collegare il connettore del
cavo. Installare il gruppo ottico
posteriore nella carrozzeria e
serrare le viti. Chiudere i
coperchi e agganciarli.
7. Inserire l'accensione, azionare e controllare tutte le luci.

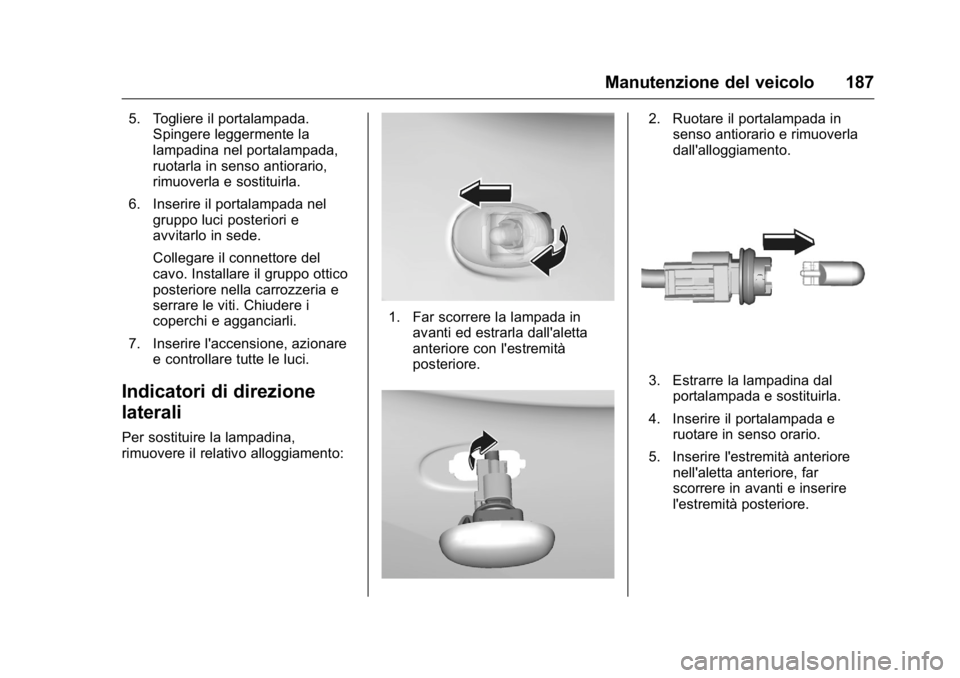

Indicatori di direzione
laterali
Per sostituire la lampadina,
rimuovere il relativo alloggiamento:
1. Far scorrere la lampada inavanti ed estrarla dall'aletta
anteriore con l'estremità
posteriore.
2. Ruotare il portalampada insenso antiorario e rimuoverla
dall'alloggiamento.
3. Estrarre la lampadina dal
portalampada e sostituirla.
4. Inserire il portalampada e ruotare in senso orario.
5. Inserire l'estremità anteriore nell'aletta anteriore, far
scorrere in avanti e inserire
l'estremità posteriore.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
188 Manutenzione del veicolo
Terza luce di arresto
Per la sostituzione dei LED,
rivolgersi ad un'officina.
Luce della targa
1. Svitare le due viti.
2. Rimuovere il portalampadaverso il basso, facendo
attenzione a non tirare il cavo.
Ruotare il portalampada in
senso antiorario per staccarlo.
3. Rimuovere la lampadina dal portalampada e sostituirla.
4. Inserire il portalampada nell'alloggiamento della
lampada e ruotarlo in senso
orario. 5. Inserire il corpo delle
lampadine e fissarle con un
cacciavite.
Luci interne
Luci di cortesia
1. Per la rimozione, scalzare illato opposto dell'interruttore
luci usando un cacciavite a
testa piatta. (Attenzione a non
fare graffi).
2. Rimuovere la lampadina.
3. Sostituire la lampadina.
4. Rimontare il gruppo lampadina.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
Manutenzione del veicolo 189

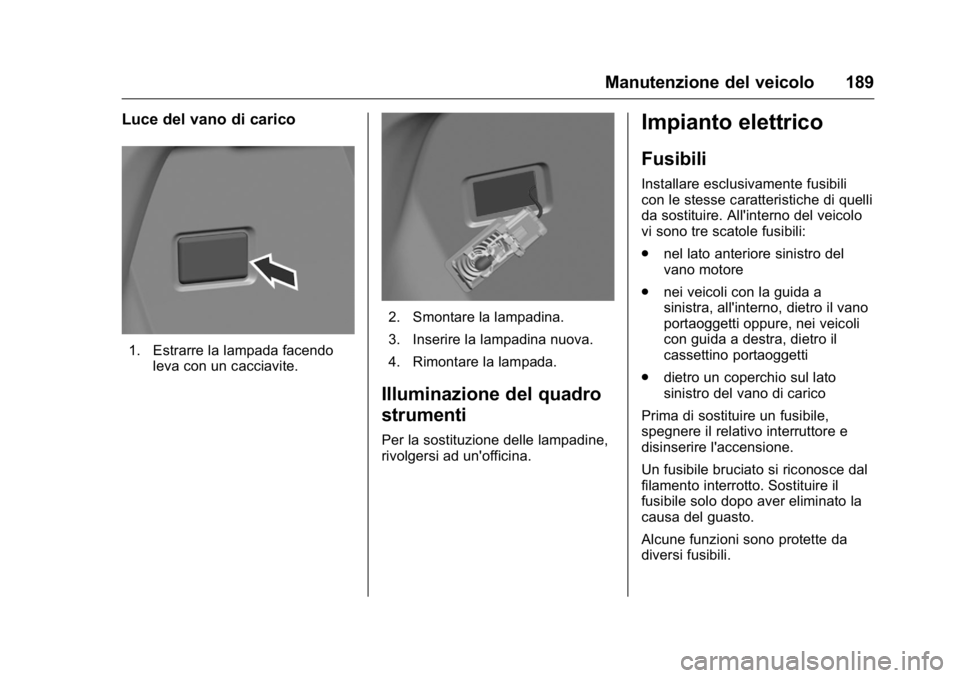

Luce del vano di carico
1. Estrarre la lampada facendoleva con un cacciavite.
2. Smontare la lampadina.
3. Inserire la lampadina nuova.
4. Rimontare la lampada.
Illuminazione del quadro
strumenti
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Impianto elettrico
Fusibili
Installare esclusivamente fusibili
con le stesse caratteristiche di quelli
da sostituire. All'interno del veicolo
vi sono tre scatole fusibili:
.nel lato anteriore sinistro del
vano motore
. nei veicoli con la guida a
sinistra, all'interno, dietro il vano
portaoggetti oppure, nei veicoli
con guida a destra, dietro il
cassettino portaoggetti
. dietro un coperchio sul lato
sinistro del vano di carico
Prima di sostituire un fusibile,
spegnere il relativo interruttore e
disinserire l'accensione.
Un fusibile bruciato si riconosce dal
filamento interrotto. Sostituire il
fusibile solo dopo aver eliminato la
causa del guasto.
Alcune funzioni sono protette da
diversi fusibili.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
190 Manutenzione del veicolo
Alcuni fusibili potrebbero anche non

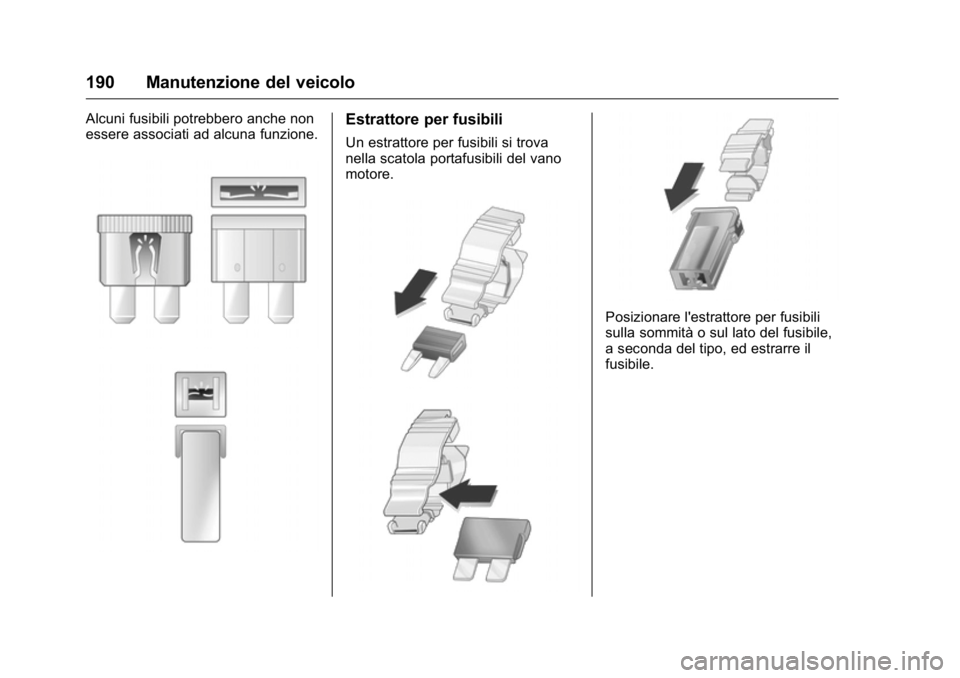

essere associati ad alcuna funzione.Estrattore per fusibili
Un estrattore per fusibili si trova
nella scatola portafusibili del vano
motore.
Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile,
a seconda del tipo, ed estrarre il
fusibile.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
Manutenzione del veicolo 191

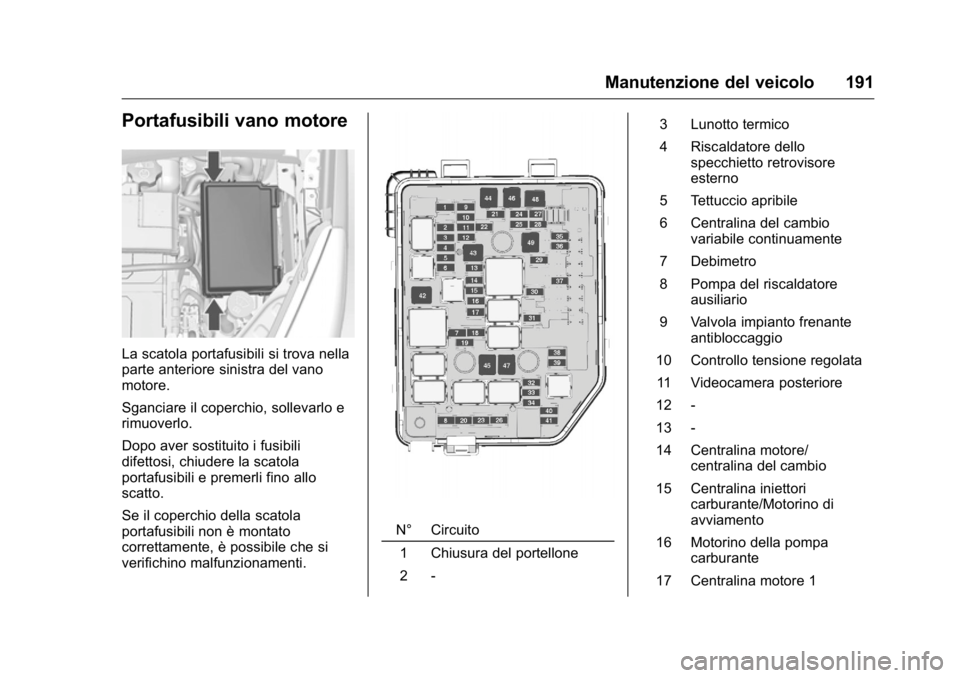

Portafusibili vano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano
motore.
Sganciare il coperchio, sollevarlo e
rimuoverlo.
Dopo aver sostituito i fusibili
difettosi, chiudere la scatola
portafusibili e premerli fino allo
scatto.
Se il coperchio della scatola
portafusibili non è montato
correttamente, è possibile che si
verifichino malfunzionamenti.
N° Circuito1 Chiusura del portellone
2 - 3 Lunotto termico
4 Riscaldatore dello
specchietto retrovisore
esterno
5 Tettuccio apribile
6 Centralina del cambio variabile continuamente
7 Debimetro
8 Pompa del riscaldatore ausiliario
9 Valvola impianto frenante antibloccaggio
10 Controllo tensione regolata 11 Videocamera posteriore
12 -
13 -
14 Centralina motore/ centralina del cambio
15 Centralina iniettori carburante/Motorino di
avviamento
16 Motorino della pompa carburante
17 Centralina motore 1
