2016 OPEL KARL Īpašnieka rokasgrāmata (in Latvian)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
64 Instrumenti un vadības ierīces
Elektriskās kontakt-
ligzdas
12 V elektriskākontaktligzda
atrodas viduskonsolē.
Nepārsniedziet maksimāli pieļau-
jamo strāvas patēriņu - 120 W.
Kad aizdedze ir izslēgta, elektriskā
kontaktligzda ir deaktivizēta. Elekt-
riskā kontaktligzda tiek deaktivizēta
arī tad, ja ir samazinājies automa-
šīnas akumulatora spriegums.
Pieslēgtajām elektroierīcēm jāatbilst
elektromagnētiskās savietojamības
prasībām, kas noteiktas standartā
DIN VDE 40 839. Nepievienojiet kontaktligzdām
strāvu izvadošas ierīces, piemēram,
elektriskos lādētājus vai akumula-
torus.
Nesabojājiet kontaktligzdas, lietojot
nepiemērotus spraudkontaktus.
Iedarbināšanas-izslēgšanas sistēma
0Automātiskas dzinēja ieslēg-
šanas/izslēgšanas sistēma 0149ii.
Brīdinājuma lampiņas,
mērierīces un
indikatori
Spidometrs
Rāda automašīnas kustības ātrumu.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Instrumenti un vadības ierīces 65
Nobraukuma rādītājs
Apakšējārindāir redzams kopējais
nobraukums kilometros.
Tekošā nobraukuma
rādītājs
Augšējā rindāir redzams nobrau-
kums, kas izmērīts kopš pēdējās
atiestatīšanas brīža.
Lai atiestatītu, nospiediet un dažas
sekundes turiet pagrieziena rādītāju
sviras taustiņu SET/CLR
0
Vadītāja informācijas centrs (VIC)
076ii.
Tahometrs
Rāda motora apgriezienu skaitu.
Iespēju robežās katrā pārnesumā
brauciet ar zemiem motora apgrie-
zieniem.
Piezīme: Pēc dzinēja izslēgšanas
spidometra un tahometra bultiņa
var viegli vibrēt.
Uzmanību
Ja rādītāja bultiņa atrodas sarka-
najā brīdinājuma sektorā, ir
pārsniegti maksimāli pieļaujamie
motora apgriezieni. Motoram
draud bojājumi.
Degvielas rādītājs
Rāda degvielas līmeni.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
66 Instrumenti un vadības ierīces
Kontrolindikators.iedegas, kad
tvertnē ir zems degvielas līmenis. Ja
indikators sāk mirgot, nekavējoties
uzpildiet degvielu.
Tvertnē atlikušās degvielas dēļ
uzpildāmās degvielas daudzums var
būt mazāks par norādīto tvertnes
tilpumu.
Nekad nepieļaujiet, lai degviela
tvertnē beigtos pavisam.
Kontrolindikatori
Šeit aprakstītie kontrolindikatori nav
pieejami visās automašīnās.
Apraksts attiecas uz visām kontrol-
mērinstrumentu paneļu versijām. Kontrolindikatoru atrašanās vietas
var atšķirties atkarībā
no
aprīkojuma.
Lielākā daļa indikatoru īslaicīgi
iedegas, kad automašīnai tiek
ieslēgta aizdedze, kā funkcionali-
tātes pārbaude.
Kontrolindikatoru krāsu nozīme:
Sarkans: Bīstami, svarīgs atgādi-
nājums
Dzeltens: Brīdinājums, informācija,
kļūme
Zaļš: Ieslēgšanas apstiprinājums
Zils: Ieslēgšanas apstiprinājums
Balts: Ieslēgšanas apstiprinājums

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Instrumenti un vadības ierīces 67

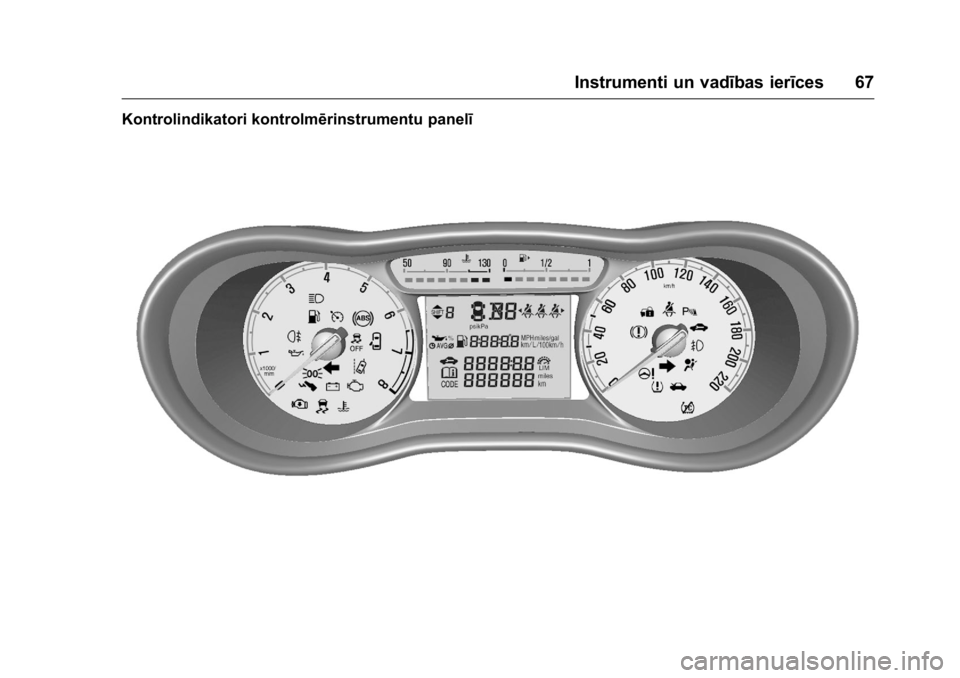

Kontrolindikatori kontrolmērinstrumentu panelī

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
68 Instrumenti un vadības ierīces

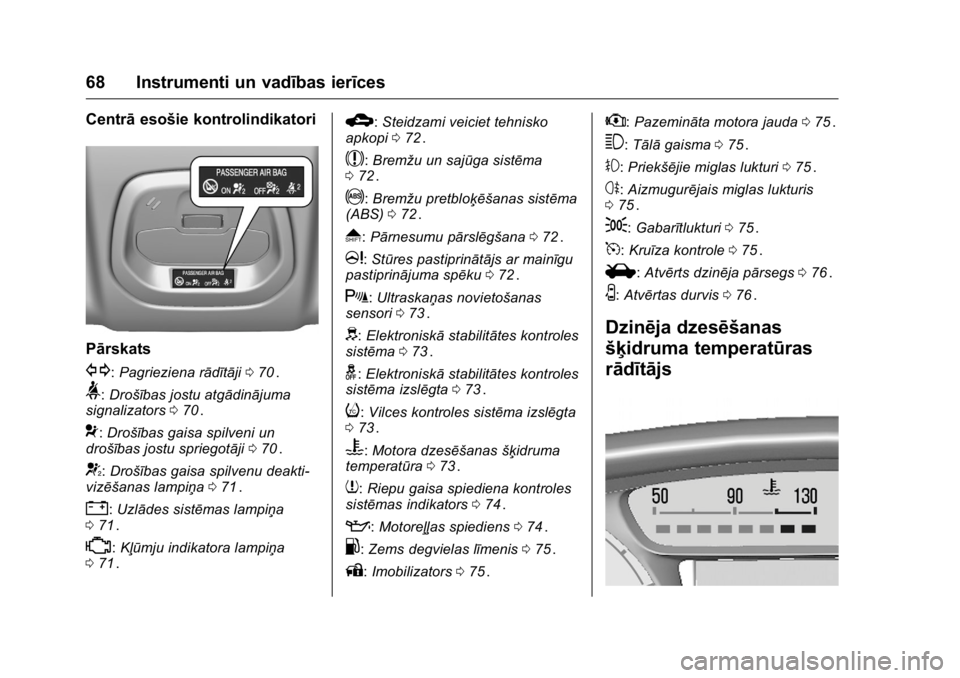

Centrāesošie kontrolindikatori
Pārskats
G:Pagrieziena rādītāji 070ii.
>:Drošības jostu atgādinājuma
signalizators 070ii.
9:Drošības gaisa spilveni un
drošības jostu spriegotāji 070ii.
+:Drošības gaisa spilvenu deakti-
vizēšanas lampiņa 071ii.
":Uzlādes sistēmas lampiņa
0 71ii.
*:Kļūmju indikatora lampiņa
0 71ii.
B:Steidzami veiciet tehnisko
apkopi 072ii.
$:Bremžu un sajūga sistēma
0 72ii.
!:Bremžu pretbloķēšanas sistēma
(ABS) 072ii.
*:Pārnesumu pārslēgšana 072ii.
m:Stūres pastiprinātājs ar mainīgu
pastiprinājuma spēku 072ii.
X:Ultraskaņas novietošanas
sensori 073ii.
d:Elektroniskā stabilitātes kontroles
sistēma 073ii.
g:Elektroniskā stabilitātes kontroles
sistēma izslēgta 073ii.
i:Vilces kontroles sistēma izslēgta
0 73ii.
C:Motora dzesēšanas šķidruma
temperatūra 073ii.
7:Riepu gaisa spiediena kontroles
sistēmas indikators 074ii.
::Motoreļļas spiediens 074ii.
.:Zems degvielas līmenis 075ii.
A:Imobilizators 075ii.
w:Pazemināta motora jauda 075ii.
3:Tālā gaisma 075ii.
#:Priekšējie miglas lukturi 075ii.
s:Aizmugurējais miglas lukturis
0 75ii.
;:Gabarītlukturi 075ii.
5:Kruīza kontrole 075ii.
i:Atvērts dzinēja pārsegs 076ii.
U:Atvērtas durvis 076ii.
Dzinēja dzesēšanas
šķidruma temperatūras
rādītājs

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Instrumenti un vadības ierīces 69
Rāda dzesēšanasšķidruma tempe-
ratūru.
Kreisajā sektorā: Motora darba
temperatūra vēl nav sasniegta
Vidējā sektorā: Normāla darba
temperatūra
Labajā sektorā: Temperatūra pārāk
augsta
Uzmanību
Ja motora dzesēšanas šķidruma
temperatūra ir pārāk augsta,
apturiet automašīnu un izslēdziet
motoru. Motoram draud bojājumi.
Pārbaudiet dzesēšanas šķidruma
līmeni.
Tehniskās apkopes
displejs
Motoreļļas kalpošanas ilguma
kontroles sistēma informē jūs, kad
jānomaina motoreļļa un motoreļļas
filtrs. Intervāli, ar kādiem parādīsies
paziņojumi par nepieciešamību nomainīt motoreļļu un motoreļļas
filtru, var ievērojami atšķirties
atkarībā
no braukšanas apstākļiem.
Izvēlnes un funkcijas var atlasīt,
izmantojot pogas, kas atrodas uz
pagrieziena rādītāju sviras.
Lai aplūkotu displejā atlikušo
motoreļļas kalpošanas ilgumu:
Nospiediet slēdzi MENU, lai atlasītu
transportlīdzekļa informācijas
izvēlni.
Pagrieziet regulēšanas ripu, lai
atlasītu atlikušo eļļas kalpošanas
ilgumu.
Lai nodrošinātu pareizu sistēmas
darbību, tā katrāmotoreļļas
nomaiņas reizē ir jāatiestata. Meklē-
jiet palīdzību autoservisā.
Nospiediet SET/CLR, lai atiestatītu.
Aizdedzei jābūt ieslēgtai, bet
motoram izslēgtam.
Kad sistēma ir izskaitļojusi, ka
dzinēja eļļa ir nolietojusies, vadītāja
informācijas centrā parādās paziņo-

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
70 Instrumenti un vadības ierīces
jums Change Engine Oil Soon
(Tuvākajālaika nomainiet dzinēja
eļļu) vai brīdinājuma kods. Lieciet
motoreļļu un motoreļļas filtru
autoservisā nomainīt ne vēlāk kā
vienas nedēļas laikā vai pēc 500 km
nobraukšanas (atkarībā no tā, kas
tiek sasniegts ātrāk).
Vadītāja informācijas centrs
0
Vadītāja informācijas centrs (VIC)
0 76ii.
Informācija par tehnisko apkopi
0
Service Information (Informācija par
tehnisko apkopi) 0212ii.
Pagrieziena rādītājs
G
deg vai mirgo zaļā krāsā.
Iedegas īslaicīgi
Ir ieslēgti stāvgaismas lukturi.
Mirgo
Ieslēgti pagrieziena rādītāji vai
avārijas signāllukturi. Ja indikators mirgo
ātri: bojāta kāda
pagrieziena rādītāja luktura spuldze
vai atbilstīgais drošinātājs; bojāta
piekabes pagrieziena rādītāja
spuldze.
Spuldžu nomaiņa
0Spuldžu
nomaiņa 0177
ii.
Drošinātāji
0Drošinātāji 0184ii.
Pagrieziena rādītāji
0Pagriezienu
un braukšanas joslu maiņas signāli
0 93
ii.
Drošības jostu atgādinā-
juma signalizators
Drošības jostu atgādinā juma
signalizators priekšējām
sēdvietām
>deg vai mirgo sarkanā krāsā.
Deg
Pēc aizdedzes ieslēgšanas, kamēr
nav piesprādzēta drošības josta.
Mirgo
Pēc motora iedarbināšanas ne ilgāk
par 100 sekundēm, kamēr nav
piesprādzēta drošības josta. Piesprādzēšanās ar drošības jostu
0Trīspunktu drošības josta
037ii.
Drošības jostu statuss aizmu-
gurējām sēdvietām
Vadītāja informācijas centrā mirgo
vai deg
>.
Mirgo
Pēc braukšanas uzsākšanas, ja
drošības josta nav piesprādzēta.
Piesprādzēšanās ar drošības jostu
0Trīspunktu drošības josta 037ii.
Drošības gaisa spilvenu
un drošības jostu sprie-
gotāju indikators
9
deg sarkanā krāsā.
Kontrolindikators iedegas uz dažām
sekundēm, kad tiek ieslēgta
aizdedze. Ja tas neiedegas,
nenodziest pēc dažām sekundēm
vai iedegas braukšanas laikā,
drošības gaisa spilvenu sistēmā ir
kļūme. Meklējiet palīdzību autoser-
visā. Sadursmes gadījumā drošības
gaisa spilveni un drošības jostu
nospriegotāji var nenostrādāt.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Instrumenti un vadības ierīces 71
Ja drošības jostu nospriegotāji vai
drošības gaisa spilveni ir nostrādā-
juši, kontrolindikators
9iedegas
pastāvīgi.
{Brīdinājums
Nekavējoties apmeklējiet autoser-
visu, lai novērstu kļūmes cēloni.
Drošības jostas, drošības gaisa
spilvenu sistēma
0Drošības jostas
0 35
ii,Drošības gaisa spilvenu
sistēma 038ii.
Drošības gaisa spilvenu
deaktivizēšanas lampiņa
/
deg dzeltenā krāsā.
Iedegas uz dažām sekundēm pēc
aizdedzes ieslēgšanas. Priekšējā
pasažiera drošības gaisa spilvens ir
aktivizēts.
+deg dzeltenā krāsā.
Priekšējā pasažiera drošības gaisa
spilvens ir deaktivizēts
0Drošības
gaisa spilvenu deaktivizēšanas
slēdzis 043
ii.
{Bīstami
Izmantojot bērnu drošības
sistēmu, kad priekšējā pasažiera
drošības gaisa spilveni ir aktivi-
zēti, bērns tiek pakļauts dzīvībai
bīstamu savainojumu riskam.
Pieaugušie, kas pārvietojas priek-
šējā pasažiera sēdeklī, kad
deaktivizēti priekšējā pasažiera
drošības gaisa spilveni, pakļauj
sevi dzīvībai bīstamu savaino-
jumu riskam.
Uzlādes sistēmas lampiņa
"
deg sarkanā krāsā.
Iedegas, ieslēdzot aizdedzi, un
nodziest īsu brīdi pēc motora iedar-
bināšanas.
Deg, kad darbojas motors
Apturiet automašīnu un izslēdziet
motoru. Automašīnas akumulatoru
baterijas uzlāde nenotiek. Iespē-
jams, ka nenotiek motora dzesē- šana. Var pārstāt darboties bremžu
pastiprinātājs. Meklējiet palīdzību
autoservisā.
Kļūmju indikatora
lampiņa
*
deg vai mirgo dzeltenā
krāsā.
Iedegas, ieslēdzot aizdedzi, un
nodziest īsu brīdi pēc motora iedar-
bināšanas.
Deg, kad darbojas motors
Kļūme atgāzu izplūdes kontroles
sistēmā. Iespējams, ka ir
pārsniegtas maksimāli pieļaujamās
kaitīgo izmešu robežvērtības.
Nekavējoties meklējiet palīdzību
autoservisā.
Mirgo, kad darbojas motors
Kļūme, kas var izraisīt katalītiskā
atgāzu neitralizatora bojājumus.
Samaziniet motora apgriezienus,
līdz lampiņa pārstāj mirgot. Nekavē-
joties meklējiet palīdzību
autoservisā.
