2016 OPEL KARL Ръководство за експлоатация (in Bulgarian)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/8/15
200Грижи за автомобила
2.Извадете крушката.
3. Поставете нова крушка.
4. Монтирайте лампата.
Осветление на арматур-
ното табло
Сменете крушките в сервиз.
Електрическа
система
Предпазители
Параметрите на новия предпа-
зител трябва да отговарят на
параметрите на дефектиралия
предпазител. В автомобила има
три кутии с предпазители:
. В предната лява част на двига-
телния отсек
. При автомобили с ляв волан, в
купето -зад отделението за
вещи, а при автомобили с
десен волан -зад жабката
. Зад капак в лявата част на
багажното отделение
Преди смяна на предпазител
изключете съответния включвател
и запалването.
Изгорелият предпазител може да
се познае по стопения проводник.
Не поставяйте нов предпазител
докато причината за повредата не
е отстранена. Някои функции са защитени от
няколко предпазителя.
Може да има и предпазители без
функция.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/8/15

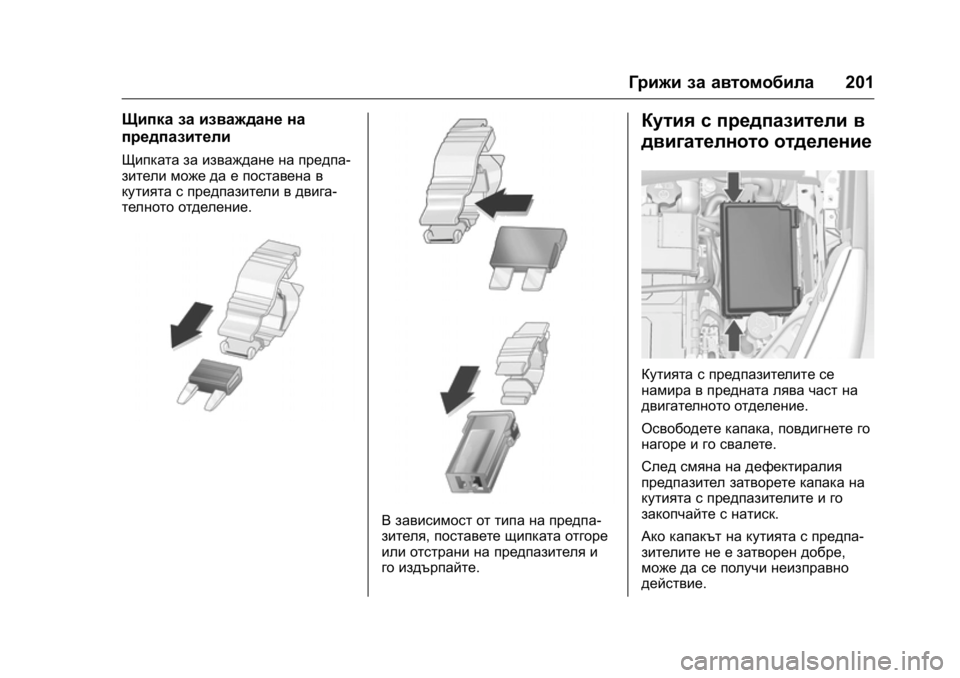

Грижи за автомобила201
Щипка за изваждане на
предпазители
Щипката за изваждане на предпа-
зители може да е поставена в
кутията с предпазители в двига-
телното отделение.
В зависимост от типа на предпа-
зителя,поставете щипката отгоре
или отстрани на предпазителя и
го издърпайте.
Кутия с предпазители в
двигателното отделение
Кутията с предпазителите се
намира в предната лява част на
двигателното отделение.
Освободете капака, повдигнете го
нагоре и го свалете.
След смяна на дефектиралия
предпазител затворете капака на
кутията с предпазителите и го
закопчайте с натиск.
Ако капакът на кутията с предпа-
зителите не е затворен добре,
може да се получи неизправно
действие.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/8/15

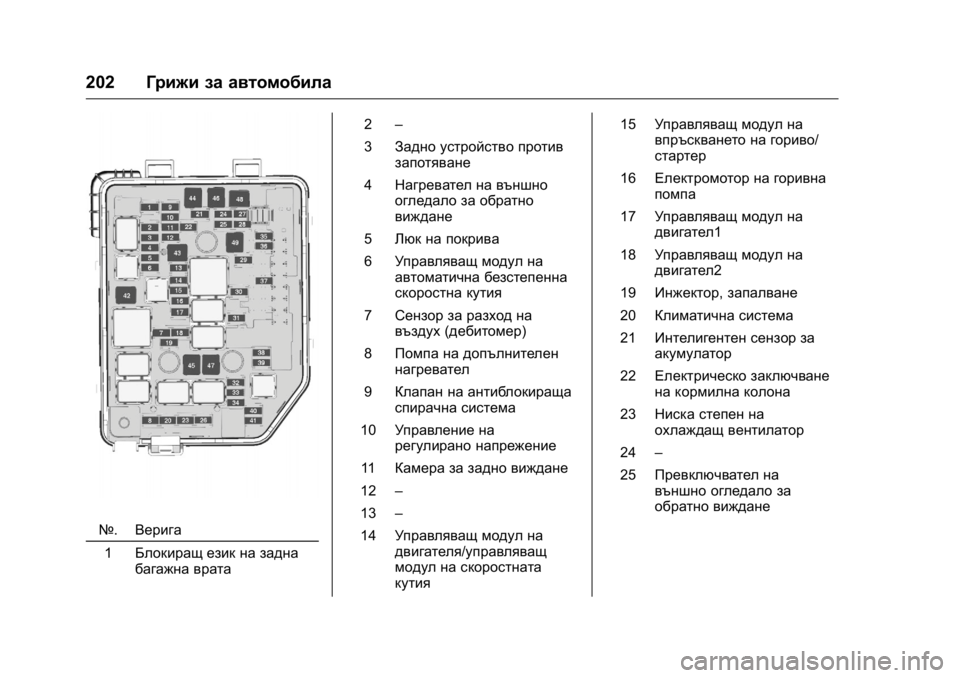

202Грижи за автомобила
№.Верига
1 Блокиращ език на задна
багажна врата 2
–
3 Задно устройство против
запотяване
4 Нагревател на външно
огледало за обратно
виждане
5 Люк на покрива
6 Управляващ модул на
автоматична безстепенна
скоростна кутия
7 Сензор за разход на
въздух (дебитомер)
8 Помпа на допълнителен
нагревател
9 Клапан на антиблокираща
спирачна система
10 Управление на
регулирано напрежение
11 Камера за задно виждане
12 –
13 –
14 Управляващ модул на
двигателя/управляващ
модул на скоростната
кутия 15
Управляващ модул на
впръскването на гориво/
стартер
16 Електромотор на горивна
помпа
17 Управляващ модул на
двигател1
18 Управляващ модул на
двигател2
19 Инжектор, запалване
20 Климатична система
21 Интелигентен сензор за
акумулатор
22 Електрическо заключване
на кормилна колона
23 Ниска степен на
охлаждащ вентилатор
24 –
25 Превключвател на
външно огледало за
обратно виждане

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/8/15

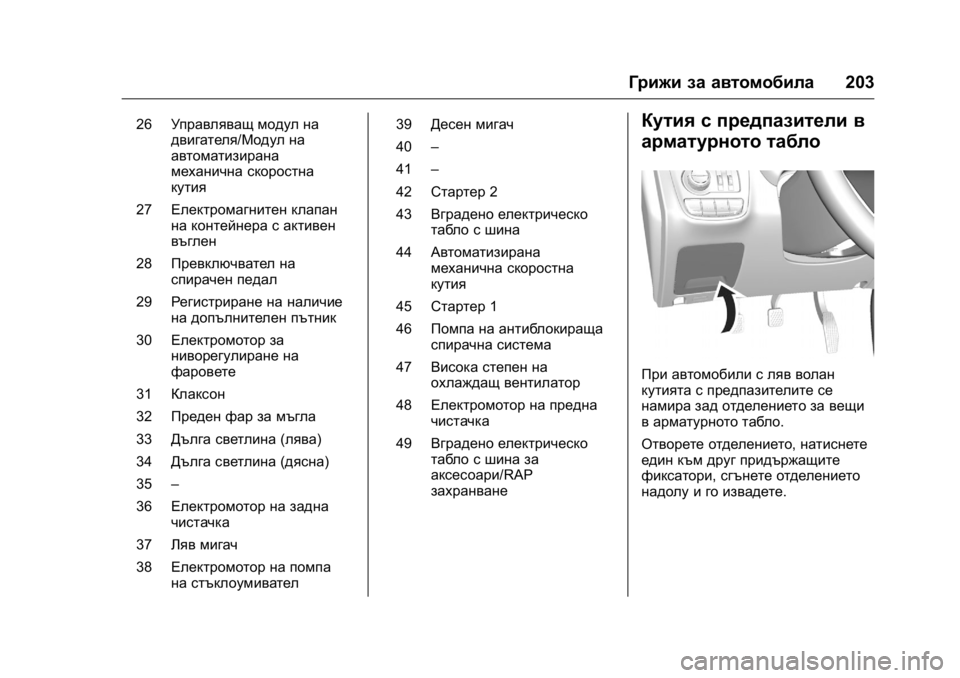

Грижи за автомобила203
26Управляващ модул на
двигателя/Модул на
автоматизирана
механична скоростна
кутия
27 Електромагнитен клапан
на контейнера с активен
въглен
28 Превключвател на
спирачен педал
29 Регистриране на наличие
на допълнителен пътник
30 Електромотор за
ниворегулиране на
фаровете
31 Клаксон
32 Преден фар за мъгла
33 Дълга светлина (лява)
34 Дълга светлина (дясна)
35 –
36 Електромотор на задна
чистачка
37 Ляв мигач
38 Електромотор на помпа
на стъклоумивател 39
Десен мигач
40 –
41 –
42 Стартер 2
43 Вградено електрическо
табло с шина
44 Автоматизирана
механична скоростна
кутия
45 Стартер 1
46 Помпа на антиблокираща
спирачна система
47 Висока степен на
охлаждащ вентилатор
48 Електромотор на предна
чистачка
49 Вградено електрическо
табло с шина за
аксесоари/RAP
захранванеКутия с предпазители в
арматурното табло
При автомобили с ляв волан
кутията с предпазителите се
намира зад отделението за вещи
в арматурното табло.
Отворете отделението ,натиснете
един към друг придържащите
фиксатори, сгънете отделението
надолу и го извадете.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/8/15

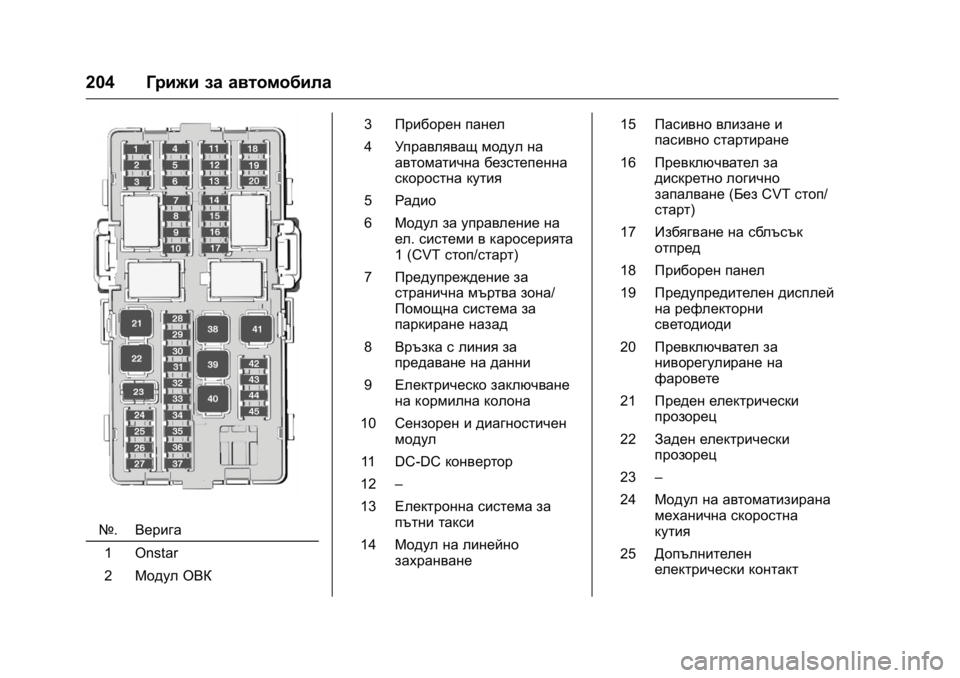

204Грижи за автомобила
№.Верига
1 Onstar
2 Модул ОВК 3
Приборен панел
4 Управляващ модул на
автоматична безстепенна
скоростна кутия
5 Радио
6 Модул за управление на
ел.системи в каросерията
1 (CVT стоп/старт)
7 Предупреждение за
странична мъртва зона/
Помощна система за
паркиране назад
8 Връзка с линия за
предаване на данни
9 Електрическо заключване
на кормилна колона
10 Сензорен и диагностичен
модул
11 DC-DC конвертор
12 –
13 Електронна система за
пътни такси
14 Модул на линейно
захранване 15
Пасивно влизане и
пасивно стартиране
16 Превключвател за
дискретно логично
запалване (БезCVT стоп/
старт)
17 Избягване на сблъсък
отпред
18 Приборен панел
19 Предупредителен дисплей
на рефлекторни
светодиоди
20 Превключвател за
ниворегулиране на
фаровете
21 Преден електрически
прозорец
22 Заден електрически
прозорец
23 –
24 Модул на автоматизирана
механична скоростна
кутия
25 Допълнителен
електрически контакт

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/8/15

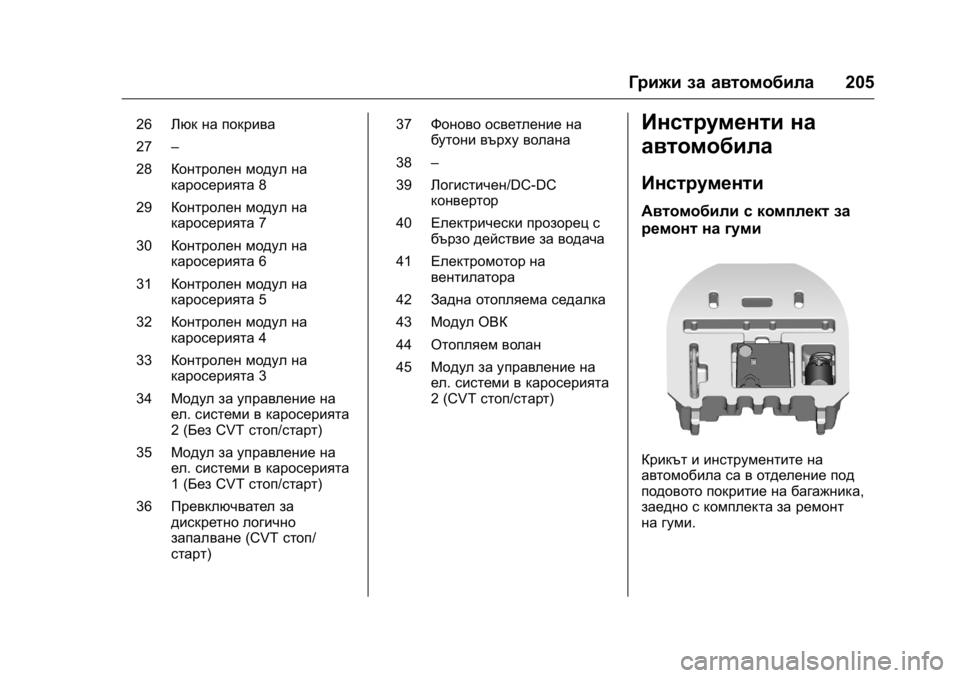

Грижи за автомобила205
26Люк на покрива
27 –
28 Контролен модул на
каросерията 8
29 Контролен модул на
каросерията 7
30 Контролен модул на
каросерията 6
31 Контролен модул на
каросерията 5
32 Контролен модул на
каросерията 4
33 Контролен модул на
каросерията 3
34 Модул за управление на
ел.системи в каросерията
2 (Без CVTстоп/старт)
35 Модул за управление на
ел.системи в каросерията
1 (Без CVTстоп/старт)
36 Превключвател за
дискретно логично
запалване (CVTстоп/
старт) 37
Фоново осветление на
бутони върху волана
38 –
39 Логистичен/DC-DC
конвертор
40 Електрически прозорец с
бързо действие за водача
41 Електромотор на
вентилатора
42 Задна отопляема седалка
43 Модул ОВК
44 Отопляем волан
45 Модул за управление на
ел.системи в каросерията
2 (CVT стоп/старт)Инструменти на
автомобила
Инструменти
Автомобили с комплект за
ремонт на гуми
Крикът и инструментите на
автомобила са в отделение под
подовото покритие на багажника,
заедно с комплекта за ремонт
на гуми.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/8/15

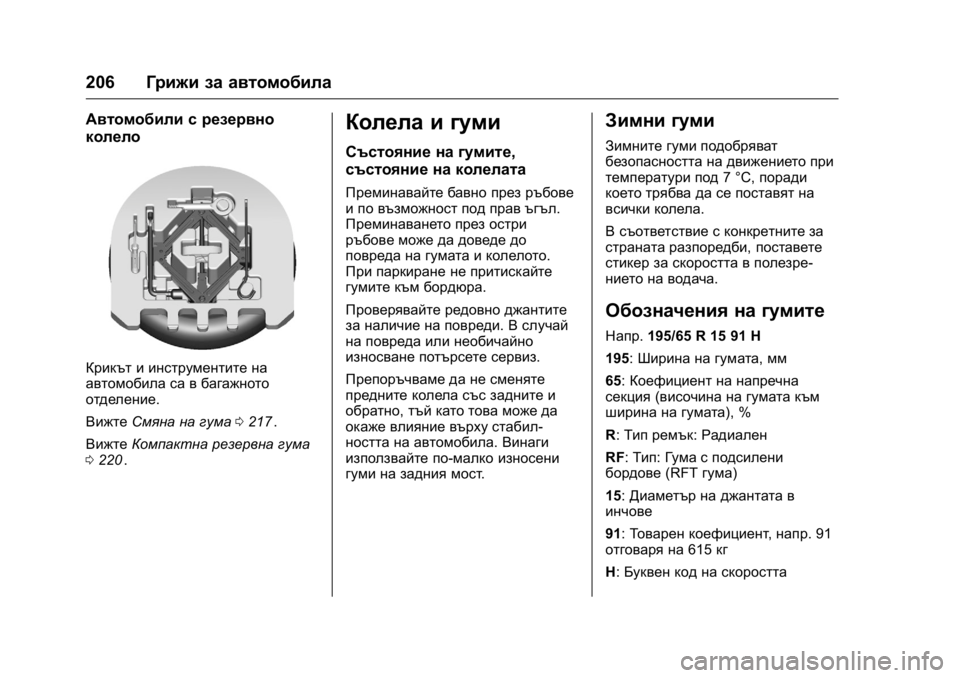

206Грижи за автомобила
Автомобили с резервно
колело
Крикът и инструментите на
автомобила са в багажното
отделение.
ВижтеСмяна на гума 0217
ii.
Вижте Компактна резервна гума
0 220
ii.
Колела и гуми
Състояние на гумите,
състояние на колелата
Преминавайте бавно през ръбове
и по възможност под прав ъгъл.
Преминаването през остри
ръбове може да доведе до
повреда на гумата и колелото.
При паркиране не притискайте
гумите към бордюра.
Проверявайте редовно джантите
за наличие на повреди. В случай
на повреда или необичайно
износване потърсете сервиз.
Препоръчваме да не сменяте
предните колела със задните и
обратно, тъй като това може да
окаже влияние върху стабил-
ността на автомобила. Винаги
използвайте по-малко износени
гуми на задния мост .
Зимни гуми
Зимните гуми подобряват
безопасността на движението при
температури под7 °C,поради
което трябва да се поставят на
всички колела.
В съответствие с конкретните за
страната разпоредби, поставете
стикер за скоростта в полезре-
нието на водача.
Обозначения на гумите
Напр. 195/65 R 15 91 H
195: Ширина на гумата, мм
65: Коефициент на напречна
секция (височина на гумата към
ширина на гумата), %
R: Тип ремък: Радиален
RF: Тип: Гума с подсилени
бордове (RFTгума)
15: Диаметър на джантата в
инчове
91: Товарен коефициент ,напр. 91
отговаря на 615кг
H: Буквен код на скоростта

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/8/15
Грижи за автомобила207
Обозначения на допустимата
скорост:
Q:до 160 км/ч
S: до 180 км/ч
T : до 190 км/ч
H: до 210 км/ч
V :до 240 км/ч
W: до270 км/ч
Гуми с обозначена посока
Гумите с обозначена посока на
въртене трябва да се монтират
така ,че да се въртят в правил-
ната посока. Правилната посока
на въртене е обозначена със
символ (напр.със стрелка) върху
страничната стена на гумата .
Налягане на гумите
Проверявайте налягането на
студените гуми поне веднъж на
всеки14дни и преди дълги
пътувания. Не забравяйте и
резервната гума. Това се отнася и
за автомобили със система за
следене на налягането в гумите.
Отвийте капачката на вентила.
Налягане на гумите 0240ii.
Информационен стикер за наляга-
нето на гумите върху лявата
рамка на вратата указва ориги-
налните гуми и съответните им
налягания.
Винаги напомпвайте резервната
гума до налягането ,указано за
пълно натоварване .
ЕСО налягането на гумите служи
за постигане на най-малък
възможен разход на гориво .
Неправилните налягания на
гумите ще влошат безопасността,
управлението на автомобила, комфорта,
икономията на гориво
и ще увеличат износването на
гумите.
Наляганията на гумите се разли-
чават в зависимост от различните
опции. За правилна стойност на
налягането на гумите, следвайте
долната процедура:
1. Определете идентифика-
ционния код на двигателя.
Данни на двигателя 0238
ii.
2. Идентифицирайте съответ-
ната гума.
Таблицата с налягания на гумите
показва всички възможни комби-
нации от гуми Налягане на
гумите 0240
ii.
За конкретните гуми, одобрени за
вашия автомобил, вижте ЕЕС
сертификата за съответствие,
предоставен с автомобила или
другите документи за национална
регистрация.
Водачът носи отговорност за
правилното регулиране на наляга-
нето на гумите.
