2016 OPEL KARL Ръководство за експлоатация (in Bulgarian)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/8/15
192Грижи за автомобила
.
Винаги предпазвайте очите.
Експлозивните газове могат да
причинят ослепяване или
нараняване.
. Дръжте акумулатора на
автомобила далеч от деца.
. Акумулаторът на автомобила
съдържа сярна киселина,
която може да причини
слепота или сериозни
изгаряния.
. Вижте Ръководството за
собственика относно повече
информация.
. Експлозивен газ може да има
в близост до акумулатора на

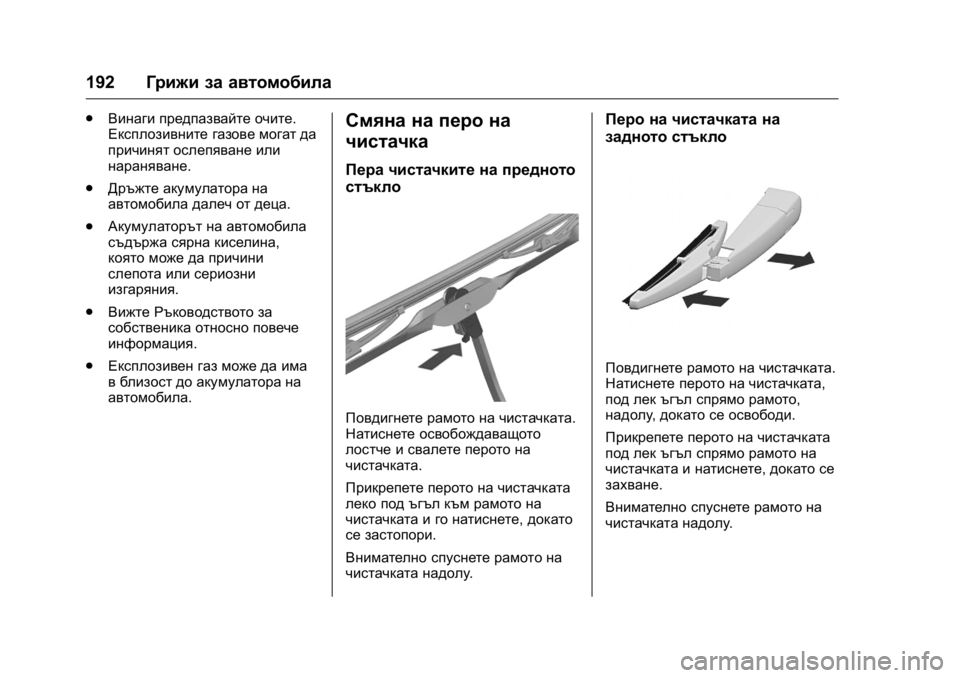

автомобила.Смяна на перо на
чистачка
Пера чистачките на предното
стъкло
Повдигнете рамото на чистачката.
Натиснете освобождаващото
лостче и свалете перото на
чистачката.
Прикрепете перото на чистачката
леко под ъгъл към рамото на
чистачката и го натиснете, докато
се застопори.
Внимателно спуснете рамото на
чистачката надолу .
Перо на чистачката на
задното стъкло
Повдигнете рамото на чистачката.
Натиснете перото на чистачката,
под лек ъгъл спрямо рамото,
надолу,докато се освободи.
Прикрепете перото на чистачката
под лек ъгъл спрямо рамото на
чистачката и натиснете, докато се
захване.
Внимателно спуснете рамото на
чистачката надолу .

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/8/15
Грижи за автомобила193

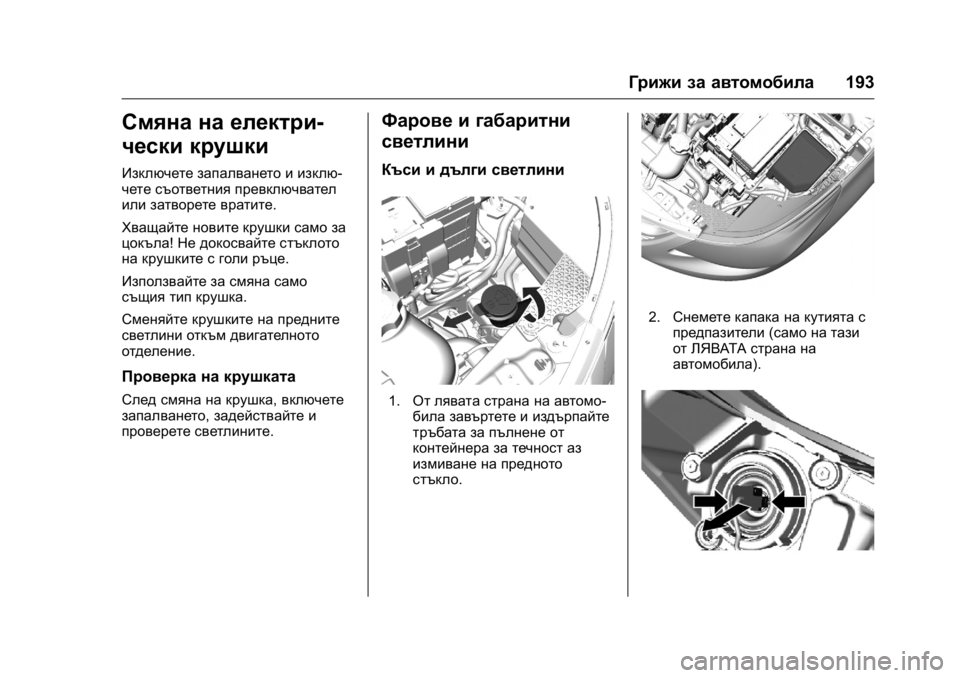

Смяна на електри-
чески крушки
Изключете запалването и изклю-
чете съответния превключвател
или затворете вратите.
Хващайте новите крушки само за
цокъла!Не докосвайте стъклото
на крушките с голи ръце.
Използвайте за смяна само
същия тип крушка.
Сменяйте крушките на предните
светлини откъм двигателното
отделение.
Проверка на крушката
След смяна на крушка, включете
запалването, задействайте и
проверете светлините.
Фарове и габаритни
светлини
Къси и дълги светлини
1. От лявата страна на автомо-
била завъртете и издърпайте
тръбата за пълнене от
контейнера за течност аз
измиване на предното
стъкло.
2.Снемете капака на кутията с
предпазители (само на тази
от ЛЯВАТА страна на
автомобила).

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/8/15
194Грижи за автомобила
3.Натиснете двете скоби
заедно и разкачете
щепселния конектор от
крушката.
4.Свалете предпазната капачка
на фара.
5.Натиснете пружинната скоба
и я освободете.
6.Извадете крушката от
рефлектора. 7.
При поставяне на нова
крушка вкарайте зъбчетата в
жлебовете на рефлектора.
8. Фиксирайте пружинната
скоба.
9. Поставете предпазната
капачка на фара на място и я
затворете.
10. Уверете се, че предпазният
капак е поставен правилно,
за да предотвратите воден
теч и силна кондензация.
Габаритни/дневни светлини

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/8/15
Грижи за автомобила195
1.Снемете капака на кутията с
предпазители (само на тази
от ЛЯВАТА страна на
автомобила).
2. Завъртете цокъла на
крушката обратно на часов -
никовата стрелка и го
свалете.
3. Извадете крушката от цокъла
и сложете нова крушка.
4. Вкарайте цокъла с крушката
в рефлектора и го завъртете
по посока на часовниковата
стрелка.
Светлини за мъгла
1.Наклонете колелото и отстра-
нете 2-те притискащи гайки
от външната страна на
облицовката на колелото.
2. Разкачете електрическия
конектор от държача на
крушката.
3. Отстранете блока на
крушката обратно на часов -
никовата стрелка и го издър-
пайте от лампата.
4. Инсталирайте нов блок на
крушката направо в лампата
и го завъртете по часовнико-
вата стрелка.
5. Свържете отново електриче-
ския конектор.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/8/15
196Грижи за автомобила
Предни мигачи
1.Завъртете цокъла на
крушката обратно на часов -
никовата стрелка и го
свалете.
2. Завъртете крушката обратно
на часовниковата стрелка и я
извадете от цокъла.
3. Сменете крушката.
4. Вкарайте цокъла с крушката
в рефлектора и го завъртете
по посока на часовниковата
стрелка.
Габаритни светлини
Задни светлини, мигач,стоп
светлини и светлини за
заден ход
1. Развийте и двата винта.
2. Извадете комплекта задни
светлини. Внимавайте
кабелът да си остане на
местото.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/8/15
Грижи за автомобила197
3.Задни светлини/стоп
светлина (1)
Мигач (2)
Допълнителна задна
светлина (3)
Светлина за заден ход (от
страна на пътника)/задна
светлина за мъгла (от страна
на водача) (4).4. Завъртете цокъла на
крушката обратно на
посоката на часовниковата
стрелка.
5.Извадете цокъла на
крушката. Натиснете леко
крушката в цокъла, завъртете
я обратно на часовниковата
стрелка, извадете я и
сложете нова крушка.
6. Вкарайте цокъла на крушката
във фара комплект на
задните светлини и го
завийте на място.
Поставете щепсела.
Вкарайте комплекта задни
светлини в каросерията и
завийте скрепителните гайки.
Затворете капаците и ги
застопорете.
7. Включете запалването,
пробвайте и проверете
всички светлини.
Странични мигачи
За смяна на крушка, демонти-
райте корпуса на лампата :

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/8/15
198Грижи за автомобила
1.Плъзнете лампата към
предницата и я извадете от
предния калник със
задния край.
2.Завъртете цокъла на
крушката обратно на часов -
никовата стрелка и го
извадете от корпуса.
3. Издърпайте крушката от
цокъла и сложете нова
крушка.
4. Вкарайте държача на
крушката и завъртете по
часовника.
5. Поставете предния край в
предния калник, плъзнете
напред и поставете
задния край.
Централна високо
монтирана стоп-свет-
лина (CHMSL)
Сменете светодиодите в сервиз.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/8/15
Грижи за автомобила199
Осветление на табел-
ката с регистрационния
номер
1.Развийте и двата винта.
2. Извадете тялото на лампата
надолу ,без да дърпате
кабела.
Завъртете фасунгата на
крушката обратно на часов -
никовата стрелка за да я
освободите.
3. Извадете крушката и
сложете нова. 4.
Вкарайте фасунгата на
крушката в тялото на
лампата и я завъртете по
посока на часовниковата
стрелка.
5. Вкарайте тялото на лампата
и го застопорете с помощта
на отверка.
Вътрешни светлини
Осветление на прага
1.За да свалите лампата-ком-
плект ,извадете я с помощта
на отверка, като я пъхнете от
обратната на ключа страна.
(Внимавайте да не направите
драскотини.)
2. Извадете крушката.
3. Подменете крушката.
4. Поставете обратно модула на
светлината .
Лампа в багажното
отделение
1.Извадете лампата с помощта
на отверка.
