Conservação do veículo287
4. Certificar-se que o macaco estácorrectamente posicionado sob o
ponto correcto de elevação do
veículo.
5. Regular o macaco para a altura necessária. Colocá-lodirectamente por baixo do ponto
de elevação de modo a que não
possa escorregar.
Colocar a chave de rodas e com
o macaco bem alinhado rodar a
chave de rodas até a roda ficar
afastada do solo.
6. Desapertar os parafusos das rodas.
7. Substituir a roda. Roda sobresselente 3 288.
8. Apertar os parafusos da roda.
9. Baixar o veículo.
10. Colocar a chave de rodas assegurando que fica bem
colocada e apertar cada parafuso em sequência cruzada. Apertar
com um binário de 150 Nm.
11. Alinhar o orifício da válvula no tampão da roda com a válvula do
pneu, antes de colocar.
Colocar as tampas dos parafusos
das rodas.
12. Colocar a cobertura do ponto de elevação do veículo.
13. Guardar e prender a roda substituída 3 288, as
ferramentas do veículo 3 275 e o
adaptador das porcas de bloqueio
das rodas 3 74.
14. Verificar a pressão do pneu montado e o binário de aperto dasporcas da roda assim que
possível.
Substituir ou reparar o pneu
danificado o mais depressa possível.

288Conservação do veículoPosição de recepção para
plataforma de elevação
Posição do braço traseiro da
plataforma de elevação na
substrutura.
Posição do braço dianteiro da
plataforma de elevação na
substrutura.
Roda sobresselente Alguns veículos são equipados com
um kit de reparação de pneus em vez
de possuírem uma roda
sobresselente.
Se for montada uma roda
sobresselente que seja diferente das
outras rodas, esta roda poderá ser
classificada como roda
sobresselente temporária e aplicar-
-se os limites de velocidade
correspondentes, apesar de
nenhuma etiqueta o indicar. Procurar
a assistência de uma oficina para
verificar o limite de velocidade
aplicável.
A roda sobresselente tem uma jante
em aço.Atenção
A utilização de uma roda
sobresselente mais pequena do
que as outras ou com pneus de
Inverno pode afectar a condução.
Substituir o pneu danificado o
mais depressa possível.

Conservação do veículo289A roda sobresselente está na
bagageira debaixo do tapete do chão.
Para a retirar: 1. Abrir a cobertura do piso.
2. A roda sobresselente está fixa com uma porca de orelhas. Rodar
a porca de borboleta para a
esquerda e retirar a roda
sobresselente.
Por baixo da roda sobresselente
encontra-se a caixa com as
ferramentas do veículo.
3. Quando depois de substituir uma roda, não é colocada outra na
cavidade da roda sobresselente,
fixe a caixa das ferramentas
rodando totalmente para a direita
a porca de borboleta e feche a
cobertura do piso.
Arrumar a roda de tamanho
normal substituída na cavidade
da roda sobresselente
A cavidade da roda sobresselente
não está concebida para todos os
tamanhos de pneus autorizados. Se
tiver de ser arrumada na cavidade da
roda sobresselente na bagageirauma roda mais larga do que a
sobresselente, o parafuso roscado
para a montagem da roda deverá ser substituído por um parafuso de
extensão que se encontra na caixa
das ferramentas 3 275. Substituir o
parafuso:
● Retirar a caixa das ferramentas da cavidade da roda
sobresselente.
● Colocar a chave hexagonal da chave de rodas certificando-se
que encaixa no parafuso com
segurança.
● Rodar a chave de rodas para a esquerda para soltar o parafuso.
Retirar o parafuso.
● Retirar o parafuso de extensão da caixa das ferramentas 3 275
e aparafusá-lo levemente com a
extremidade hexagonal da chave
de rodas.
● Arrumar a caixa das ferramentas
e a roda danificada com a faceexterior para cima na cavidade
da roda sobresselente e fixá-la
rodando a porca de borboleta
para a direita no parafuso.
A cobertura do piso pode ser
colocada sobre a roda saliente.

290Conservação do veículoPara instalar a roda sobresselente na
cavidade após a reparação da roda
danificada, utilizar novamente o
parafuso roscado curto. Substituir o
parafuso da mesma maneira.9 Aviso
Arrumar um macaco, uma roda ou
outro equipamento na bagageira
pode provocar ferimentos se não
estiverem correctamente fixos.
Numa paragem súbita ou colisão,
qualquer equipamento solto pode
atingir alguém.
Arrume sempre o macaco e as
ferramentas no local original para
arrumação e fixe-os bem.
Roda sobresselente temporária
Atenção
A utilização de uma roda
sobresselente mais pequena do que as outras ou com pneus de
Inverno pode afectar a condução.
Substituir o pneu danificado o
mais depressa possível.
Montar só uma roda sobresselente
temporária. Não conduzir a mais de
80 km/h. Fazer as curvas devagar. Não utilizar durante muito tempo.
Se furar um pneu na parte de trás do
veículo enquanto reboca outro
veículo, montar a roda sobresselente temporária na frente e um pneu
normal na traseira.
Correntes de neve 3 282.
Pneus direccionais
Montar pneus direccionar de forma a
rodarem na direcção de condução. A
direcção de rodagem é indicada por
um símbolo (p. ex. uma seta) na
parede lateral do pneu.
O indicado a seguir aplica-se a pneus montados contra a direcção de
condução:
● A condução pode ser afectada. Substituir ou reparar o pneu
danificado o mais depressa
possível.
● Conduzir com redobrada atenção em superfícies
molhadas ou com neve.Auxílio de arranque
Não proceder ao arranque com
carregador de carga rápida.
Um veículo com uma bateria
descarregada pode ser posto a
trabalhar com cabos auxiliares de
arranque e com a bateria de outro
veículo.9 Aviso
Ter muito cuidado ao proceder ao
arranque com cabos auxiliares de
arranque. O incumprimento das instruções que se seguem podecausar lesões ou danos devido à
explosão da bateria ou danos nos sistemas eléctricos de ambos os
veículos.
9 Aviso
Evitar o contacto da bateria com
os olhos, pele, tecidos e
superfícies pintadas. O líquido

Conservação do veículo291contém ácido sulfúrico que pode
provocar ferimentos e danos no
caso de contacto directo.
● Nunca expor a bateria do veículo
a chamas nuas ou faíscas.
● Uma bateria do veículo descarregada pode congelar a
temperaturas de 0 °C.
Descongelar a bateria congelada antes de ligar os cabos auxiliaresde arranque.
● Quando manusear uma bateria usar óculos e roupa de
protecção.
● Utilizar um auxiliar de arranque da bateria com a mesma tensão
(12 V). A sua capacidade (Ah)
não deve ser inferior à
capacidade da bateria do veículo
descarregada.
● Utilizar cabos auxiliares de arranque com terminais isolados
e uma secção transversal de
pelo menos 16 mm 2
(25 mm 2
para motores a diesel).
● Não desligar a bateria descarregada do veículo.
● Desligar todos os consumidoreseléctricos desnecessários.
● Não se inclinar sobre a bateria do
veículo durante o arranque com
cabos auxiliares.
● Não permitir que os terminais de um dos cabos entre em contactocom os do outro cabo.
● Os veículos não devem tocar um
no outro durante o processo de
arranque com cabos auxiliares.
● Aplicar o travão de mão, colocar a caixa de velocidades em pontomorto e a caixa automática e P.● Se houver uma tampa na bateria
do veículo, removê-la para
carregar ou ligar a bateria por meio de cabos de bateria.
Levantar a tampa atrás e
desengatá-la à frente.
● Abrir as tampas de protecção dos terminais positivos de ambasas baterias do veículo.
Ordem de ligação dos cabos:
1. Ligar o cabo vermelho ao terminal
positivo da bateria auxiliar.
2. Ligar a outra extremidade do cabo
vermelho ao terminal positivo dabateria descarregada.

292Conservação do veículo3. Ligar o cabo preto ao terminalnegativo da bateria auxiliar.
4. Ligar a outra extremidade do cabo
preto ao ponto de massa do
veículo, como por exemplo bloco
do motor ou parafuso do apoio do
motor. Ligar o mais afastado
possível da bateria descarregada, no entanto pelo menos a 60 cm.
Colocar os cabos de modo a não
serem apanhados por peças rotativas no compartimento do motor.
Para colocar o motor a trabalhar: 1. Pôr a trabalhar o motor do veículo
auxiliar.
2. Após 5 minutos, pôr a trabalhar o outro motor. Não se deve fazer
tentativas de arranque durante
mais de 15 segundos com
intervalos de 1 minuto.
3. Deixar cada um dos motores ao ralenti durante cerca de
3 minutos com os cabos ligados.
4. Ligar os consumidores eléctricos (p. ex. faróis, óculo traseiro com
desembaciador) do veículo queestiver a ser posto a trabalhar
com cabos auxiliares de
arranque.
5. Para retirar os cabos proceder pela ordem exactamente inversa
à acima descrita.Rebocar
Rebocar o veículo
Hatchback de 5 portas, Berlina de
4 portas, Sports Tourer: desengatar a
tampa no fundo e retirar no sentido
descendente.

Conservação do veículo293

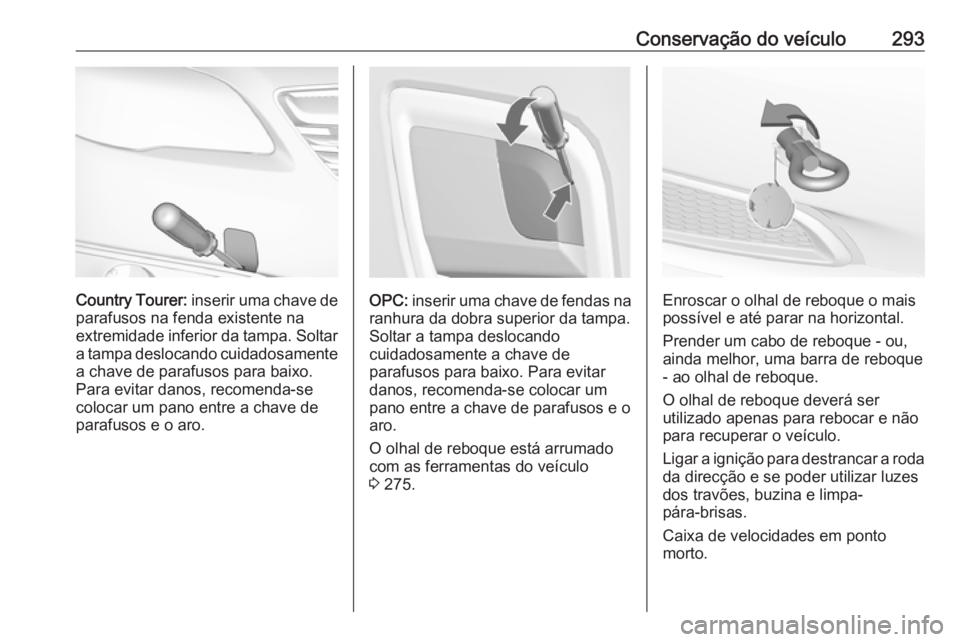

Country Tourer: inserir uma chave de
parafusos na fenda existente na
extremidade inferior da tampa. Soltar
a tampa deslocando cuidadosamente a chave de parafusos para baixo.
Para evitar danos, recomenda-se
colocar um pano entre a chave de
parafusos e o aro.OPC: inserir uma chave de fendas na
ranhura da dobra superior da tampa.
Soltar a tampa deslocando
cuidadosamente a chave de
parafusos para baixo. Para evitar danos, recomenda-se colocar um
pano entre a chave de parafusos e o
aro.
O olhal de reboque está arrumado
com as ferramentas do veículo
3 275.Enroscar o olhal de reboque o mais
possível e até parar na horizontal.
Prender um cabo de reboque - ou,
ainda melhor, uma barra de reboque
- ao olhal de reboque.
O olhal de reboque deverá ser
utilizado apenas para rebocar e não
para recuperar o veículo.
Ligar a ignição para destrancar a roda da direcção e se poder utilizar luzesdos travões, buzina e limpa-
pára-brisas.
Caixa de velocidades em ponto
morto.

294Conservação do veículoAtenção
Conduzir devagar. Não conduzir
com movimentos bruscos. Força
de tracção em excesso pode
danificar o veículo.
Quando o motor está desligado, é
necessária mais força para travar e
mexer a direcção.
Para evitar a entrada de gases de escape do veículo rebocador, ligar a
recirculação do ar e fechar os vidros.
Veículos com caixa de velocidades
manual e tracção integral: Se o
veículo for rebocado com as quatro
rodas no solo, não há limitações
técnicas para distância e velocidade.
Se só tiver sido levantado um eixo, a
velocidade máxima é de 50 km/h.
Não há limite de distância.
Veículos com caixa de velocidades
automática e Tracção às rodas
dianteiras: O veículo tem de ser
rebocado voltado para a frente a uma
velocidade não superior a 80 km/h
nem por mais de 100 km. Em todos
os restantes casos e quando a caixa
de velocidades estiver defeituosa, o
eixo dianteiro tem de ser elevado do
solo.
Veículos com caixa de velocidades
automática e tracção integral: O
veículo deve ser rebocado virado
para a frente. Se o veículo for
rebocado com as quatro rodas no
solo, a velocidade máxima é de
50 km/h e por uma distância máxima
de 50 km. Se o eixo dianteiro tiver
sido elevado, a velocidade máxima é de 50 km/h. Não há limite de
distância.
Recorrer a uma oficina.
Depois de rebocar, desaparafusar o
olhal de reboque.
Hatchback de 5 portas, Berlina de 4 portas, Sports Tourer: inserir a
tampa no fundo, rodar ligeiramente
para a direita e fechar a tampa.
Country Tourer: inserir a tampa com
o rebordo superior na reentrância e
pressionar para fixar a tampa.
OPC: inserir a tampa com o rebordo
inferior na reentrância. Pressionar a
tampa para dentro do pára-choques.
