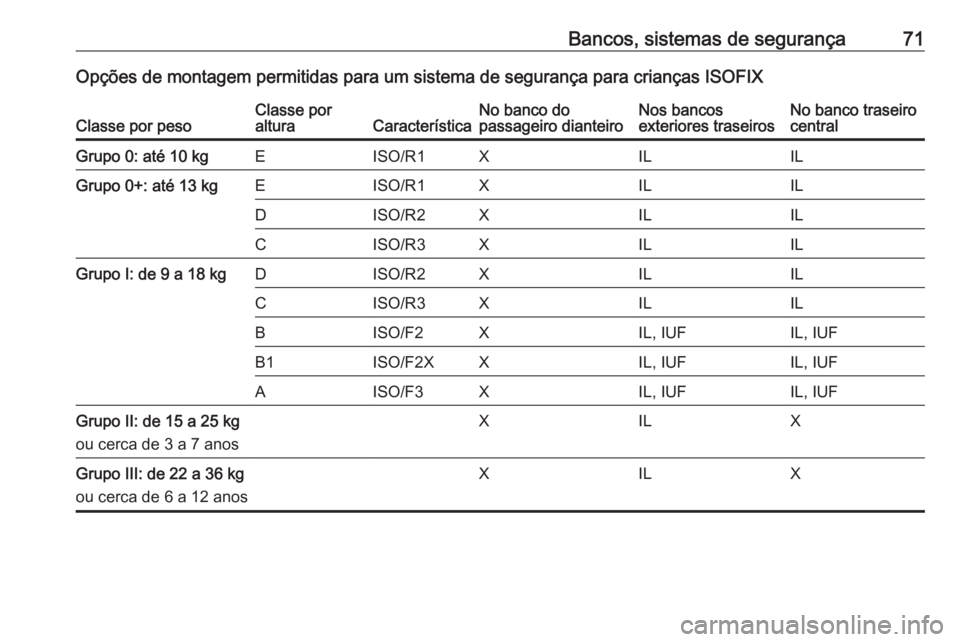

Bancos, sistemas de segurança71Opções de montagem permitidas para um sistema de segurança para crianças ISOFIXClasse por pesoClasse por
alturaCaracterísticaNo banco do
passageiro dianteiroNos bancos
exteriores traseirosNo banco traseiro
centralGrupo 0: até 10 kgEISO/R1XILILGrupo 0+: até 13 kgEISO/R1XILILDISO/R2XILILCISO/R3XILILGrupo I: de 9 a 18 kgDISO/R2XILILCISO/R3XILILBISO/F2XIL, IUFIL, IUFB1ISO/F2XXIL, IUFIL, IUFAISO/F3XIL, IUFIL, IUFGrupo II: de 15 a 25 kg
ou cerca de 3 a 7 anosXILXGrupo III: de 22 a 36 kg
ou cerca de 6 a 12 anosXILX

72Bancos, sistemas de segurançaIL:adequado para sistemas de retenção especiais ISOFIX das categorias "veículo específico", "restrito" ou"semiuniversal". O sistema de segurança ISOFIX deve ser aprovado para o tipo de veículo específicoIUF:indicado para sistemas de retenção para crianças ISOFIX virados para a frente de categoria universal aprovados para utilização nesta classe de pesoX:nenhum sistema de retenção para crianças ISOFIX aprovado para este grupo de peso
Classe por altura e dispositivo de cadeirinha ISOFIX
A - ISO/F3:sistema de retenção para crianças virado para a frente para crianças de tamanho máximo na classede peso dos 9 aos 18 kgB - ISO/F2:sistema de retenção para crianças virado para a frente para crianças mais pequenas na classe de peso dos 9 aos 18 kgB1 - ISO/F2X:sistema de retenção para crianças virado para a frente para crianças mais pequenas na classe de peso
dos 9 aos 18 kgC - ISO/R3:sistema de retenção para crianças virado para trás para crianças de tamanho máximo na classe de
peso até aos 18 kgD - ISO/R2:sistema de retenção para crianças virado para trás para crianças mais pequenas na classe de peso até aos 18 kgE - ISO/R1:sistema de retenção para crianças virado para trás para crianças pequenas na classe de peso até
aos 13 kg

Bancos, sistemas de segurança73Sistemas de segurança
para crianças ISOFIX
Apertar sistemas de segurança para
crianças ISOFIX aprovados para o
veículo nos suportes de montagem
ISOFIX. As posições específicas do veículo para o sistema de retenção
para crianças ISOFIX estão
assinaladas na tabela com IL 3 70.
Apenas podem ser instalados dois
sistemas de segurança ISOFIX para
crianças nos bancos traseiros de
cada vez, embora não ao lado um do outro.
Os suportes de montagem ISOFIX
são indicados pelo logótipo ISOFIX
no encosto do banco.
Sistemas de segurança para crianças Top-Tether
O veículo possui três olhais de
fixação na parte posterior dos
encostos de cabeça traseiras ou na
área por trás dos encostos de
cabeça.
Os olhais de fixação Top-Tether estão identificados com o símbolo :
para cadeirinha de criança.Abrir a patilha do olhal de fixação
necessário marcado com o símbolo
para cadeirinha de criança.
Além do acessório ISOFIX, fixar a fita
Top-Tether aos olhais do Sistema de
segurança para crianças Top-Tether.
A fita deve passar entre as duas
barras-guia do encosto de cabeça.
Os sistemas de retenção para
crianças ISOFIX com posições de
categoria universal estão
assinalados na tabela com IUF 3 70.

74ArrumaçãoArrumaçãoCompartimentos de arrumação...74
Porta-luvas ................................ 74
Suporte para bebidas ................75
Arrumação na parte dianteira do veículo ...................................... 75
Compartimento de arrumação no apoio de braços ...................76
Bagageira .................................... 76
Cobertura da bagageira ............78
Cobertura do piso na bagageira ................................. 80
Olhais de fixação .......................81
Indicações para o carregamento do veículo ................................. 81
Rede de segurança ...................84
Triângulo de pré-sinalização .....86
Kit de primeiros socorros ...........87
Sistema de bagageira de tejadi‐
lho ................................................ 87
Bagageira de tejadilho ...............87
Indicações de carregamento .......88Compartimentos de
arrumação9 Aviso
Não arrumar objectos pesados ou
objectos afiados nos
compartimentos de arrumação.
Se isso acontecer, a tampa do
compartimento de arrumação
pode abrir e os ocupantes do
veículo podem ficar feridos devido a os objectos serem projectados
no caso de uma travagem a fundo,
uma mudança de direcção súbita
ou um acidente.
Porta-luvas
O porta-luvas contém um suporte
para canetas, um suporte para
moedas e um adaptador para as
porcas de bloqueio das rodas.
O porta-luvas deve estar fechado
durante a condução.

Arrumação75Suporte para bebidas
Os suportes para copos encontram-
-se na consola central.
No apoio de braços traseiro, há
suportes adicionais para copos.
Rebater o apoio de braços.
Arrumação na parte dianteira do veículo
Existe uma caixa de arrumação atrás
de uma tampa por baixo da
climatização. Premir a tampa para
abrir.
Junto ao volante encontra-se outro
compartimento de arrumação.

76ArrumaçãoCompartimento de
arrumação no apoio de braços
Arrumação no apoio para os
braços dianteiro
Premir o botão para rebater o apoio
para os braços.
Arrumação no apoio para os
braços traseiro
Rebater o apoio para os braços e
abrir a tampa.
Fechar a tampa antes de recolher o
apoio para os braços.
Bagageira
Rebater os encostos traseiros do
banco
Os encostos traseiros do banco estão
divididos em duas partes. Ambas
podem ser rebatidas.
Se necessário desmontar a cobertura da bagageira.
Pressionar e manter a patilha, e
empurrar os encostos de cabeça par
abaixo.
Dobrar para cima o apoio de braços.

Arrumação77Colocar os cintos de segurança dos
bancos exteriores nas corrediças dos
cintos.
Puxar a alavanca de abertura num ou nos dois lados e rebater os encostossobre os assentos.
Para levantar, levantar os encostos e
levá-los à posição vertical até ouvir
um som de encaixe.
Assegurar que os cintos de
segurança dos bancos exteriores são
colocados nas corrediças dos cintos
correspondentes.
Os encostos estão correctamente encaixados quando as duas marcas vermelhas na lateral perto da
alavanca de desengate deixam de se
ver.
9 Aviso
Conduzir o veículo apenas se os
encostos estiverem firmemente
engatados na devida posição.
Caso contrário, existe o risco de
ferimentos pessoais ou danos na
carga ou veículo no caso de
travagem forte ou colisão.
O cinto de segurança do banco do
meio pode ficar bloqueado se o
encosto for levantado demasiado depressa. Para desbloquear o
enrolador, pressionar ou puxar o cinto de segurança
aproximadamente 20 mm e soltá-lo.
Abrir a passagem no encosto do
banco central traseiro
Rebater o apoio para os braços
traseiro.

78Arrumação
Puxar a pega e abrir a tampa.
Adequado para transportar objectos
compridos e estreitos.
Assegure-se que a tampa encaixa
depois de colocar novamente no
sítio.A tampa fechada pode ser fixada a
partir do interior da bagageira. Rodar o botão 90°:
botão hori‐
zontal:tampa fixada a
partir do lado do
habitáculobotão vertical:cobertura não
segura
Arrumação na bagageira
Conforme o equipamento, existem
caixas de arrumação por baixo da
cobertura da bagageira.
Cobertura da bagageira
Não colocar quaisquer objectos na
tampa.
2 volumes de 5 portas
Remoção da cobertura
Desengatar as correias de segurança
da porta da bagageira.
