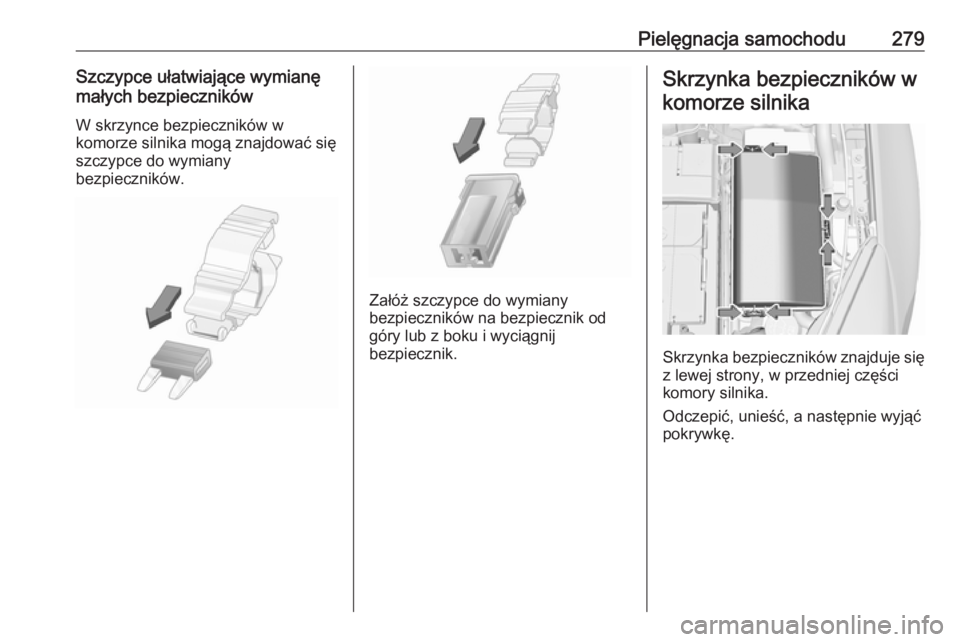

Pielęgnacja samochodu279Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników.
Załóż szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.
Skrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odczepić, unieść, a następnie wyjąć
pokrywkę.

280Pielęgnacja samochoduNrObwód1Moduł sterujący skrzyni biegów2Moduł sterujący silnika3–4–5Zapłon/moduł sterujący skrzyni
biegów/moduł sterujący silnika6Wycieraczka przedniej szyby7–8Układ wtrysku paliwa / układ
zapłonowy9Układ wtrysku paliwa / układ
zapłonowy10Moduł sterujący silnika11Sonda lambda12Rozrusznik13Czujnik przepustnicy14Oświetlenie15Wycieraczka tylnej szyby16Pompa podciśnieniowa/masowy
czujnik przepływu powietrza/
czujnik wody w paliwie/transfor‐
mator DC17Dodatkowe światła tylne (typ B)NrObwód18System adaptacyjnego oświet‐
lenia drogi19System adaptacyjnego oświet‐
lenia drogi20Pompa paliwa21Szyby otwierane elektrycznie w
drzwiach tylnych22Układ ABS23Wspomaganie układu kierowni‐
czego o regulowanej sile24Szyby otwierane elektrycznie w
drzwiach przednich25Gniazdka zasilania (typ A)
Dodatkowe światła tylne (typ B)26Układ ABS27Hamulec postojowy sterowany
elektrycznie28Ogrzewanie tylnej szyby29Lewy fotel regulowany elek‐
trycznie30Prawy fotel regulowany elek‐
trycznie31Klimatyzacja

Pielęgnacja samochodu281NrObwód32Moduł sterujący nadwozia33Podgrzewanie przednich foteli34Okno dachowe (typ A)
Blokowanie zamków tylnej klapy
(typ B)35System audio-nawigacyjny (typ
A)
Blokowanie zamków tylnej klapy
(typ B)36–37Prawe światło drogowe38Lewe światło drogowe39–40–41Pompa próżniowa42Wentylator chłodnicy43Akumulator / transformator DC
(wyłącznie w pojazdach z
systemem stop-start)44Zmywacze reflektorów45Wentylator chłodnicy46Styk 87 / przekaźnik główny47Sonda lambdaNrObwód48Światła przeciwmgielne49Prawe światło mijania50Lewe światło mijania51Sygnał dźwiękowy52Zapłon53Zapłon / wentylacja przednich
foteli54Zapłon55Szyby sterowane elektrycznie /
składanie lusterek56Spryskiwacz przedniej szyby57–58–59Podgrzewanie oleju napędo‐
wego / układ ograniczania emisji60Podgrzewanie lusterek61Podgrzewanie lusterek62Podgrzewane koło kierownicy
(tylko pojazdy bez skrzynki
bezpieczników w przestrzeni
bagażowej)63Czujnik na tylnej szybieNrObwód64System adaptacyjnego oświet‐
lenia drogi65Pompa pomocnicza (wyłącznie
w pojazdach z systemem stop-
start)66Spryskiwacz tylnej szyby67Moduł sterujący układu paliwo‐
wego68–69Czujnik stanu akumulatora
pojazdu70Czujnik deszczu71Czujnik stanu akumulatora
pojazdu
Po wymianie przepalonych
bezpieczników zamknąć pokrywę
skrzynki bezpieczników i docisnąć w
celu zablokowania.
W przypadku nieprawidłowego
zamknięcia skrzynki bezpieczników,
może wystąpić awaria.

282Pielęgnacja samochoduSkrzynka bezpieczników w
desce rozdzielczej
W pojazdach z kierownicą po lewej
stronie skrzynka bezpieczników
znajduje się za schowkiem w desce
rozdzielczej.
Otworzyć schowek, ścisnąć elementy
blokujące, opuścić i wyjąć schowek.
W samochodach z kierownicą po
prawej stronie skrzynka ta znajduje
się za osłoną w drugim ze schowków
deski rozdzielczej. Otworzyć
schowek i zdjąć osłonę.
NrObwód1System audio-nawigacyjny /
wyświetlacz informacyjny / auto‐ alarm2Moduł sterujący nadwozia3Moduł sterujący nadwozia4System audio-nawigacyjny /
wyświetlacz informacyjny5System audio-nawigacyjny /
wyświetlacz informacyjny /
funkcja doświetlania światłami
drogowymi6Zapalniczka7Gniazdko zasilania8Moduł sterujący nadwozia9Moduł sterujący nadwozia10Moduł sterujący nadwozia11Wentylator kabiny12–13–14Złącze diagnostyczne15Poduszka powietrzna16Centralny zamek / Klapa tylna17Klimatyzacja

Pielęgnacja samochodu283NrObwód18Bezpiecznik transportowy19Pamięć20–21Wskaźniki i przyrządy22Zapłon23Moduł sterujący nadwozia24Moduł sterujący nadwozia25Element sterujący na kole
kierownicy26Gniazdko zasilania w przestrzeni
bagażowej
Fotele sterowane elektrycznie nr 12 i
13 są wyposażone w zabezpieczenie przed przeciążeniem. Po schłodzeniu
obwód zostanie ponownie zamknięty.
Skrzynka bezpieczników w
przestrzeni bagażowej
Skrzynka bezpieczników za osłoną, w
lewej części przestrzeni bagażowej.
Zdjąć osłonę.

284Pielęgnacja samochoduNrObwód1Centralny zamek / klapa tylna
sterowana elektrycznie2Moduł sterujący przyczepy (typ
A)
System audio-nawigacyjny (typ
B)3–4–5Złącze przyczepy6Podgrzewane koło kierownicy
(tylko pojazdy ze skrzynką
bezpieczników w przestrzeni
bagażowej)7Układ selektywnej redukcji kata‐
litycznej8Złącze przyczepy9Okno dachowe10Centralny zamek / tylna klapa
(typ A)
Okno dachowe (typ B)11–12Układ selektywnej redukcji kata‐
litycznejNrObwód13–14–15Zamek otwieranej elektrycznie
klapy tylnej16Klimatyzacja17Układ selektywnej redukcji kata‐
litycznej18Układ selektywnej redukcji kata‐
litycznej19Boczny czujnik martwej strefy20Boczny czujnik martwej strefy /
wentylowane siedzenia przednie21Układ kontroli amortyzatorów /
automatyczna kontrola pręd‐
kości / wykrywanie znaków
drogowych / system ostrzegania
o opuszczeniu pasa ruchu /
moduł sterujący przyczepy22–23Napęd na wszystkie koła / auto
alarm24–25–26–NrObwód27–28–29Moduł sterujący przyczepy /
bezpiecznik transportowy (typ A)30Boczny czujnik martwej strefy31–32–33–34Okno dachowe35–36–37–

Pielęgnacja samochodu285Narzędzia
samochodowe
Narzędzia Samochody z zestawem do
naprawy opon
Narzędzia i ucho holownicze znajdują
się wraz z zestawem do naprawy
opon w skrzynce narzędziowej pod
osłoną podłogową przestrzeni
bagażowej.
Samochody z kołem zapasowym
Podnośnik wraz z kluczem do kół,
narzędzia, śruba przedłużająca do
mocowania uszkodzonego koła i
ucho holownicze znajdują się w
skrzynce narzędziowej pod kołem
zapasowym w przestrzeni
bagażowej. Koło zapasowe 3 298.
Koła i opony
Stan opon i obręczy kół Na krawężniki należy najeżdżać
powoli i, w miarę możliwości, pod
kątem prostym. Najeżdżanie na ostre
krawężniki może doprowadzić do
uszkodzenia opon i obręczy kół.
Podczas parkowania należy uważać,
aby opony nie zostały dociśnięte do
krawężnika.
Regularnie sprawdzać stan kół. W przypadku stwierdzenia uszkodzenia
lub nadmiernego zużycia opon bądź
obręczy kół należy skorzystać z
pomocy warsztatu.
Opony zimowe Opony zimowe poprawiają
bezpieczeństwo jazdy, gdy
temperatura spadnie poniżej 7 °C,
dlatego powinno się je zakładać na
wszystkie koła.
Jeśli wymagają tego przepisy
obowiązujące w danym kraju, w polu
widzenia kierowcy należy

286Pielęgnacja samochoduprzytwierdzić naklejkę informującą o
maksymalnej dozwolonej prędkości
jazdy dla założonych opon.
Wszystkie rozmiary opon są
dozwolone jako opony zimowe
3 330.
5-drzwiowy hatchback, 4-drzwiowy
sedan, Sports tourer
Opony o rozmiarach 205/60 R 16 i
235/45 R 18 można stosować
wyłącznie jako opony zimowe.
Oznaczenia opon
np. 215/60 R 16 95 H215:szerokość opony w mm60:wskaźnik profilu (stosunek
wysokości przekroju do
szerokości opony w %)R:konstrukcja opony: radialnaRF:typ: run-flat16:średnica koła w calach95:wskaźnik nośności opony, np.
wartość 95 odpowiada
nośności 690 kgH:symbol prędkościSymbol prędkości:Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Wybrać oponę odpowiednią do
prędkości maksymalnej pojazdu.
Podaną prędkość maksymalną
pojazd może osiągnąć przy masie
własnej z kierowcą (75 kg) i
ładunkiem 125 kg. Wyposażenie
dodatkowe może spowodować
zmniejszenie prędkości maksymalnej samochodu.
Osiągi 3 322.
Opony o bieżniku kierunkowym Opony o bieżniku kierunkowym
należy zakładać tak, aby obracały się w prawidłowym kierunku. Prawidłowy
kierunek obrotów jest wskazywany
przez symbol (np. strzałkę)
znajdujący się na boku opony.
Ciśnienie w oponach
Ciśnienie powietrza w oponach
należy sprawdzać przynajmniej co
14 dni oraz zawsze przed
wyruszeniem w dłuższą podróż.
Opony muszą być zimne. Nie należy
zapomnieć o sprawdzeniu ciśnienia w
kole zapasowym. Dotyczy to także
wersji samochodu z układem
monitorowania ciśnienia w oponach.
Odkręcić kapturek zaworu.
Ciśnienie w oponach 3 330.
