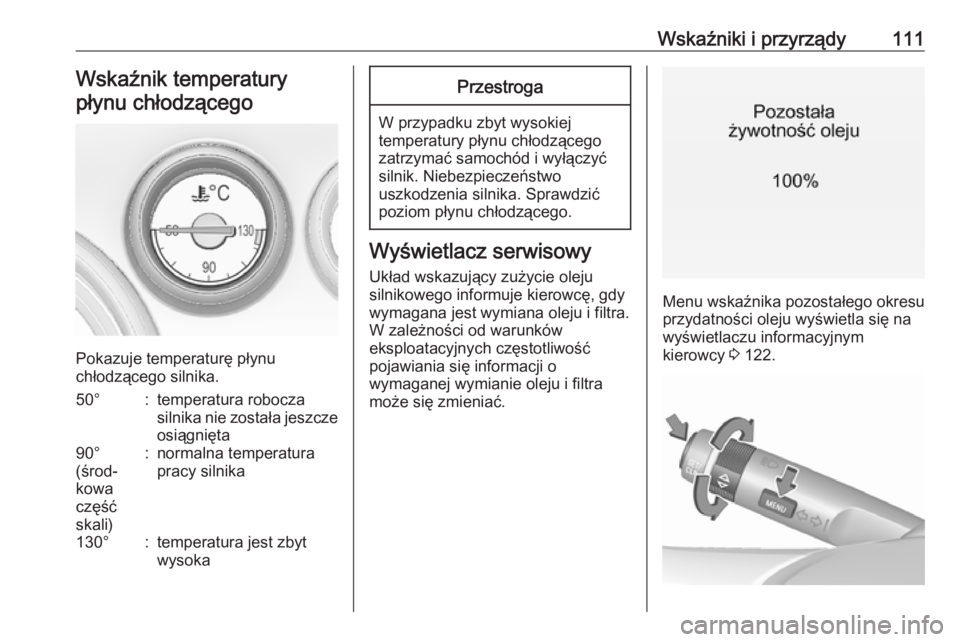

Wskaźniki i przyrządy111Wskaźnik temperatury
płynu chłodzącego
Pokazuje temperaturę płynu
chłodzącego silnika.
50°:temperatura robocza
silnika nie została jeszcze osiągnięta90°
(środ‐
kowa
część
skali):normalna temperatura
pracy silnika130°:temperatura jest zbyt
wysokaPrzestroga
W przypadku zbyt wysokiej
temperatury płynu chłodzącego
zatrzymać samochód i wyłączyć
silnik. Niebezpieczeństwo
uszkodzenia silnika. Sprawdzić
poziom płynu chłodzącego.
Wyświetlacz serwisowy
Układ wskazujący zużycie oleju
silnikowego informuje kierowcę, gdy
wymagana jest wymiana oleju i filtra.
W zależności od warunków
eksploatacyjnych częstotliwość
pojawiania się informacji o
wymaganej wymianie oleju i filtra
może się zmieniać.
Menu wskaźnika pozostałego okresu
przydatności oleju wyświetla się na
wyświetlaczu informacyjnym
kierowcy 3 122.

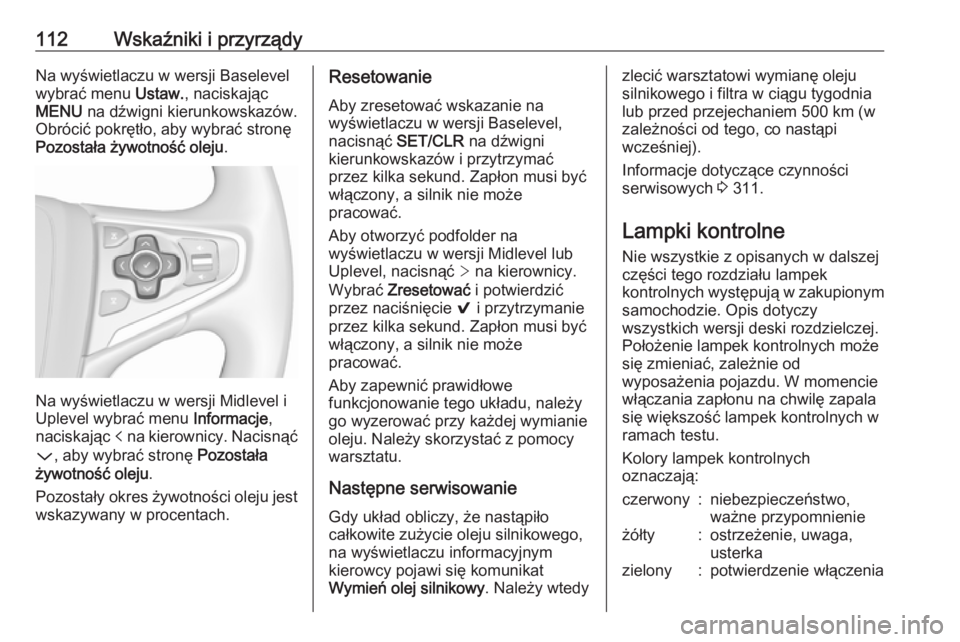

112Wskaźniki i przyrządyNa wyświetlaczu w wersji Baselevel
wybrać menu Ustaw., naciskając
MENU na dźwigni kierunkowskazów.
Obrócić pokrętło, aby wybrać stronę
Pozostała żywotność oleju .
Na wyświetlaczu w wersji Midlevel i
Uplevel wybrać menu Informacje,
naciskając p na kierownicy. Nacisnąć
P , aby wybrać stronę Pozostała
żywotność oleju .
Pozostały okres żywotności oleju jest wskazywany w procentach.
Resetowanie
Aby zresetować wskazanie na
wyświetlaczu w wersji Baselevel,
nacisnąć SET/CLR na dźwigni
kierunkowskazów i przytrzymać
przez kilka sekund. Zapłon musi być
włączony, a silnik nie może
pracować.
Aby otworzyć podfolder na
wyświetlaczu w wersji Midlevel lub
Uplevel, nacisnąć > na kierownicy.
Wybrać Zresetować i potwierdzić
przez naciśnięcie 9 i przytrzymanie
przez kilka sekund. Zapłon musi być
włączony, a silnik nie może
pracować.
Aby zapewnić prawidłowe
funkcjonowanie tego układu, należy
go wyzerować przy każdej wymianie
oleju. Należy skorzystać z pomocy
warsztatu.
Następne serwisowanieGdy układ obliczy, że nastąpiło
całkowite zużycie oleju silnikowego,
na wyświetlaczu informacyjnym
kierowcy pojawi się komunikat
Wymień olej silnikowy . Należy wtedyzlecić warsztatowi wymianę oleju
silnikowego i filtra w ciągu tygodnia
lub przed przejechaniem 500 km (w
zależności od tego, co nastąpi
wcześniej).
Informacje dotyczące czynności
serwisowych 3 311.
Lampki kontrolne Nie wszystkie z opisanych w dalszej
części tego rozdziału lampek
kontrolnych występują w zakupionym
samochodzie. Opis dotyczy
wszystkich wersji deski rozdzielczej.
Położenie lampek kontrolnych może
się zmieniać, zależnie od
wyposażenia pojazdu. W momencie
włączania zapłonu na chwilę zapala
się większość lampek kontrolnych w
ramach testu.
Kolory lampek kontrolnych
oznaczają:czerwony:niebezpieczeństwo,
ważne przypomnienieżółty:ostrzeżenie, uwaga,
usterkazielony:potwierdzenie włączenia

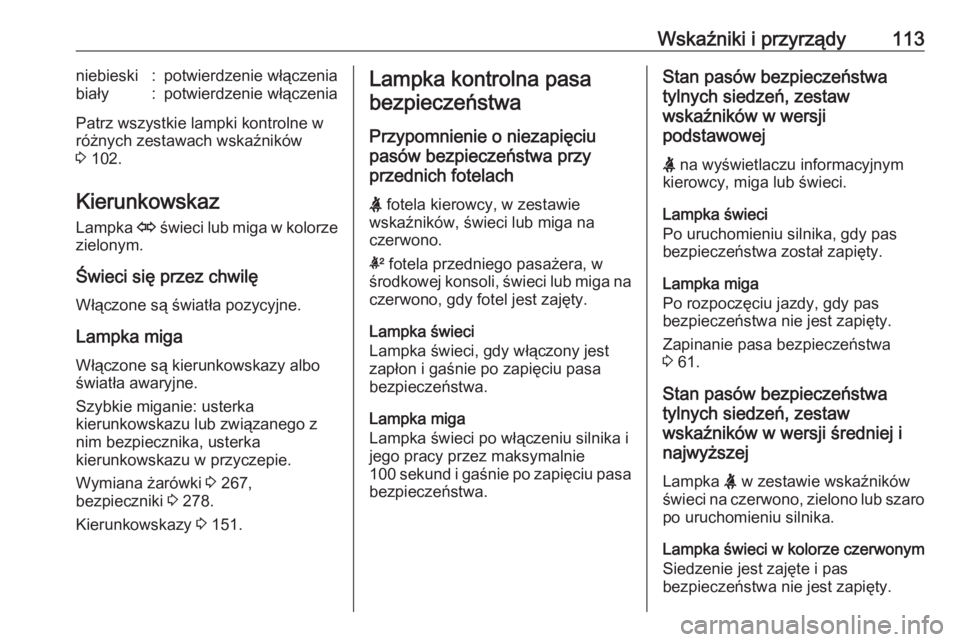

Wskaźniki i przyrządy113niebieski:potwierdzenie włączeniabiały:potwierdzenie włączenia
Patrz wszystkie lampki kontrolne w
różnych zestawach wskaźników
3 102.
Kierunkowskaz Lampka O świeci lub miga w kolorze
zielonym.
Świeci się przez chwilę
Włączone są światła pozycyjne.
Lampka miga
Włączone są kierunkowskazy albo
światła awaryjne.
Szybkie miganie: usterka
kierunkowskazu lub związanego z
nim bezpiecznika, usterka
kierunkowskazu w przyczepie.
Wymiana żarówki 3 267,
bezpieczniki 3 278.
Kierunkowskazy 3 151.
Lampka kontrolna pasa
bezpieczeństwa
Przypomnienie o niezapięciu
pasów bezpieczeństwa przy
przednich fotelach
X fotela kierowcy, w zestawie
wskaźników, świeci lub miga na
czerwono.
k fotela przedniego pasażera, w
środkowej konsoli, świeci lub miga na
czerwono, gdy fotel jest zajęty.
Lampka świeci
Lampka świeci, gdy włączony jest
zapłon i gaśnie po zapięciu pasa
bezpieczeństwa.
Lampka miga
Lampka świeci po włączeniu silnika i
jego pracy przez maksymalnie
100 sekund i gaśnie po zapięciu pasa bezpieczeństwa.Stan pasów bezpieczeństwa
tylnych siedzeń, zestaw
wskaźników w wersji
podstawowej
X na wyświetlaczu informacyjnym
kierowcy, miga lub świeci.
Lampka świeci
Po uruchomieniu silnika, gdy pas
bezpieczeństwa został zapięty.
Lampka miga
Po rozpoczęciu jazdy, gdy pas
bezpieczeństwa nie jest zapięty.
Zapinanie pasa bezpieczeństwa
3 61.
Stan pasów bezpieczeństwa
tylnych siedzeń, zestaw
wskaźników w wersji średniej i
najwyższej
Lampka X w zestawie wskaźników
świeci na czerwono, zielono lub szaro
po uruchomieniu silnika.
Lampka świeci w kolorze czerwonym
Siedzenie jest zajęte i pas
bezpieczeństwa nie jest zapięty.

114Wskaźniki i przyrządyLampka świeci w kolorze zielonymSiedzenie jest zajęte i pas
bezpieczeństwa jest zapięty.
Lampka świeci w kolorze szarym
Siedzenie nie jest zajęte.
Zapinanie pasa bezpieczeństwa
3 61.
Poduszki powietrzne i napinacze pasówbezpieczeństwa
Lampka v świeci w kolorze
czerwonym.
Po włączeniu zapłonu lampka zapala
się na ok. 4 sekundy. Jeśli lampka w
ogóle nie zaświeci, nie zgaśnie po
4 sekundach bądź nagle zaświeci
podczas jazdy, doszło do usterki w
układzie poduszek powietrznych.
Należy skorzystać z pomocy
warsztatu. W razie wypadku układy te
mogą nie zadziałać.
Zadziałanie napinaczy pasów
bezpieczeństwa lub poduszek
powietrznych jest sygnalizowane
świeceniem się lampki kontrolnej v.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Napinacze pasów bezpieczeństwa,
poduszki powietrzne 3 60, 3 64.
Wyłączanie poduszek powietrznych
Lampka V świeci w kolorze żółtym.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
włączona.
Lampka * świeci w kolorze żółtym.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
wyłączona 3 69.9 Niebezpieczeństwo
Użytkowanie aktywnej poduszki
powietrznej pasażera z przodu w
połączeniu z fotelikiem
dziecięcym może spowodować
uraz śmiertelny.
Osoby dorosłe podróżujące na
miejscu pasażera z przodu w
przypadku, gdy wyłączona jest
poduszka powietrzna, mogą ulec
urazowi śmiertelnemu.
Układ ładowania
akumulatora
Lampka p świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.

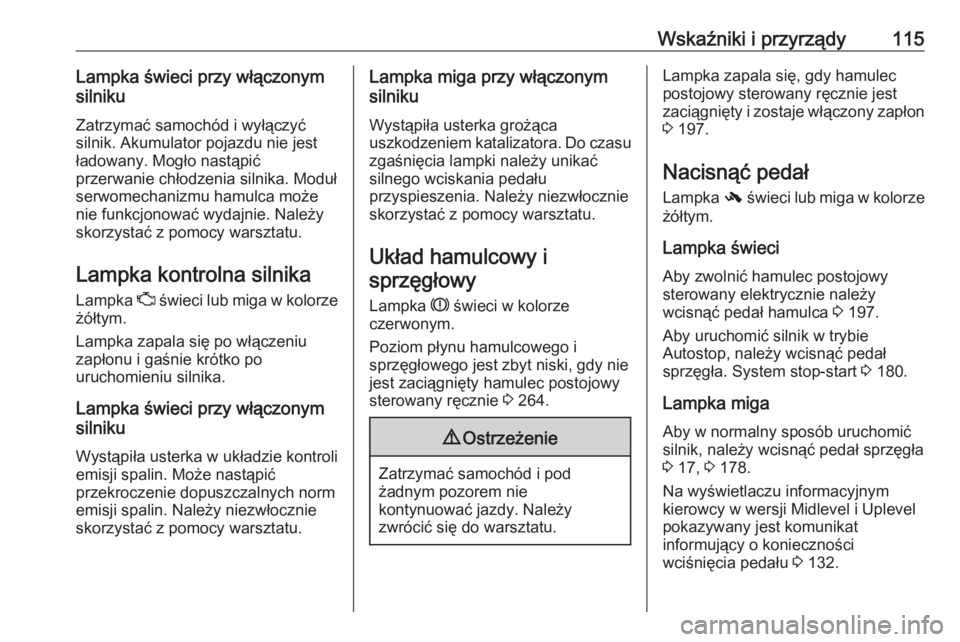

Wskaźniki i przyrządy115Lampka świeci przy włączonym
silniku
Zatrzymać samochód i wyłączyćsilnik. Akumulator pojazdu nie jest
ładowany. Mogło nastąpić
przerwanie chłodzenia silnika. Moduł
serwomechanizmu hamulca może
nie funkcjonować wydajnie. Należy
skorzystać z pomocy warsztatu.
Lampka kontrolna silnika Lampka Z świeci lub miga w kolorze
żółtym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku
Wystąpiła usterka w układzie kontroliemisji spalin. Może nastąpić
przekroczenie dopuszczalnych norm
emisji spalin. Należy niezwłocznie
skorzystać z pomocy warsztatu.Lampka miga przy włączonym
silniku
Wystąpiła usterka grożąca
uszkodzeniem katalizatora. Do czasu zgaśnięcia lampki należy unikać
silnego wciskania pedału
przyspieszenia. Należy niezwłocznie
skorzystać z pomocy warsztatu.
Układ hamulcowy i sprzęgłowy
Lampka R świeci w kolorze
czerwonym.
Poziom płynu hamulcowego i
sprzęgłowego jest zbyt niski, gdy nie
jest zaciągnięty hamulec postojowy
sterowany ręcznie 3 264.9 Ostrzeżenie
Zatrzymać samochód i pod
żadnym pozorem nie
kontynuować jazdy. Należy
zwrócić się do warsztatu.
Lampka zapala się, gdy hamulec
postojowy sterowany ręcznie jest
zaciągnięty i zostaje włączony zapłon 3 197.
Nacisnąć pedał
Lampka - świeci lub miga w kolorze
żółtym.
Lampka świeci Aby zwolnić hamulec postojowy
sterowany elektrycznie należy
wcisnąć pedał hamulca 3 197.
Aby uruchomić silnik w trybie
Autostop, należy wcisnąć pedał
sprzęgła. System stop-start 3 180.
Lampka miga
Aby w normalny sposób uruchomić
silnik, należy wcisnąć pedał sprzęgła
3 17, 3 178.
Na wyświetlaczu informacyjnym
kierowcy w wersji Midlevel i Uplevel
pokazywany jest komunikat
informujący o konieczności
wciśnięcia pedału 3 132.

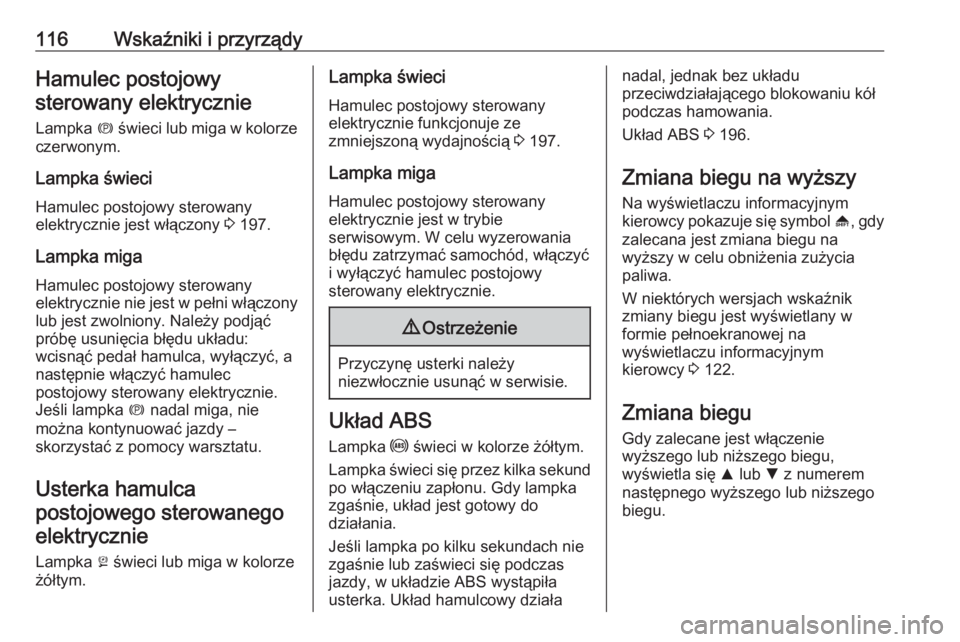

116Wskaźniki i przyrządyHamulec postojowysterowany elektrycznie
Lampka m świeci lub miga w kolorze
czerwonym.
Lampka świeci
Hamulec postojowy sterowany
elektrycznie jest włączony 3 197.
Lampka miga
Hamulec postojowy sterowany
elektrycznie nie jest w pełni włączony
lub jest zwolniony. Należy podjąć
próbę usunięcia błędu układu:
wcisnąć pedał hamulca, wyłączyć, a
następnie włączyć hamulec
postojowy sterowany elektrycznie.
Jeśli lampka m nadal miga, nie
można kontynuować jazdy –
skorzystać z pomocy warsztatu.
Usterka hamulcapostojowego sterowanego elektrycznie
Lampka j świeci lub miga w kolorze
żółtym.Lampka świeci
Hamulec postojowy sterowany elektrycznie funkcjonuje ze
zmniejszoną wydajnością 3 197.
Lampka miga
Hamulec postojowy sterowany
elektrycznie jest w trybie
serwisowym. W celu wyzerowania
błędu zatrzymać samochód, włączyć
i wyłączyć hamulec postojowy
sterowany elektrycznie.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Układ ABS
Lampka u świeci w kolorze żółtym.
Lampka świeci się przez kilka sekund po włączeniu zapłonu. Gdy lampka
zgaśnie, układ jest gotowy do
działania.
Jeśli lampka po kilku sekundach nie
zgaśnie lub zaświeci się podczas jazdy, w układzie ABS wystąpiła
usterka. Układ hamulcowy działa
nadal, jednak bez układu
przeciwdziałającego blokowaniu kół
podczas hamowania.
Układ ABS 3 196.
Zmiana biegu na wyższy Na wyświetlaczu informacyjnym
kierowcy pokazuje się symbol [, gdy
zalecana jest zmiana biegu na
wyższy w celu obniżenia zużycia
paliwa.
W niektórych wersjach wskaźnik
zmiany biegu jest wyświetlany w
formie pełnoekranowej na
wyświetlaczu informacyjnym
kierowcy 3 122.
Zmiana biegu
Gdy zalecane jest włączenie
wyższego lub niższego biegu,
wyświetla się R lub S z numerem
następnego wyższego lub niższego biegu.

Wskaźniki i przyrządy117Wspomaganie układu
kierowniczego o regulowanej sile
Lampka c świeci w kolorze żółtym.
Usterka w układzie regulacji siły
wspomagania. Może to spowodować
nadmierną lub obniżoną siłę
wspomagania układu kierowniczego.
Należy zwrócić się do warsztatu.
Odległość od
poprzedzającego pojazdu
E wskazuje ustawienie odległości od
poprzedzającego pojazdu w
adaptacyjnym układzie
automatycznej kontroli prędkości lub
czułość ostrzeżenia o zderzeniu
czołowym za pomocą wypełnienia
paska odległości.
Adaptacyjny układ automatycznej
kontroli prędkości 3 208.
Ostrzeżenie o zderzeniu czołowym
3 217.System ostrzegania o
opuszczeniu pasa ruchu
) świeci na zielono lub miga na żółto.
Lampka świeci w kolorze
zielonym
System jest włączony i jest gotowy do
działania.
Lampka miga w kolorze żółtym
System wykrył niezamierzoną
zmianę pasa ruchu.
Ultradźwiękowy układ ułatwiający parkowanie
Lampka r świeci w kolorze żółtym.
Wystąpiła usterka w układzie
LUB
Czujniki są zabrudzone, oblodzone
lub pokryte śniegiem
LUB
Zewnętrzne źródła ultradźwięków
zakłócają pracę układu. Po usunięciu źródła zakłóceń układ będzie działał
w normalny sposób.Przyczynę usterki układu należy
usunąć w warsztacie.
Ultradźwiękowy układ ułatwiający
parkowanie 3 224.
Układ stabilizacji toru jazdy wyłączony
Lampka n świeci w kolorze żółtym.
Układ wyłączony.
Elektroniczny układ
stabilizacji toru jazdy i kontroli trakcji
Lampka b świeci lub miga w kolorze
żółtym.
Lampka świeci W układzie występuje usterka.
Możliwe jest kontynuowanie jazdy,
jednak w zależności od stanu
nawierzchni drogi stabilność
samochodu może ulec pogorszeniu.
Przyczynę usterki należy usunąć w
warsztacie.

118Wskaźniki i przyrządyLampka miga
Układ uaktywnił się. Może nastąpić
redukcja mocy silnika i lekkie
wyhamowanie samochodu.
Elektroniczna stabilizacja toru jazdy
3 200, System kontroli trakcji
3 199.
Układ kontroli trakcji wyłączony
Lampka k świeci w kolorze żółtym.
Układ wyłączony.
Temperatura płynu chłodzącego
Lampka W świeci w kolorze
czerwonym.
Lampka świeci przy włączonym
silniku
Zatrzymać samochód i wyłączyć silnik.Przestroga
Temperatura płynu chłodzącego
jest zbyt wysoka.
Niezwłocznie sprawdzić poziom
płynu chłodzącego 3 261.
Jeśli w zbiorniku znajduje się
wystarczająca ilość płynu, skorzystać
z pomocy warsztatu.
Podgrzewanie wstępnesilnika
Lampka ! świeci w kolorze żółtym.
Włączone jest podgrzewanie
wstępne silnika wysokoprężnego.
Układ ten włącza się, tylko gdy
temperatura powietrza na zewnątrz
jest niska.
Filtr cząstek stałych przy silniku wysokoprężnym
Lampka % świeci lub miga w kolorze
żółtym.
Filtr cząstek stałych wymaga
czyszczenia.
Kontynuować jazdę, aż wskaźnik %
zgaśnie. W miarę możliwości
uważać, aby prędkość obrotowa
silnika nie spadła poniżej wartości
2000 obr./min.
Lampka świeci Filtr cząstek stałych jest pełny. Jak
najszybciej przeprowadzić procedurę
czyszczenia.
Lampka miga
Osiągnięty został maksymalny
poziom napełnienia filtra. Jak
najszybciej przeprowadzić procedurę
czyszczenia, aby uniknąć
uszkodzenia silnika.
Filtr cząstek stałych 3 185, system
stop-start 3 180.
AdBlue
Lampka Y miga w kolorze żółtym.
Niski poziom AdBlue. Niezwłocznie wlej AdBlue, aby zapobiec
aktywowaniu blokady rozruchu
silnika.
AdBlue 3 186.
