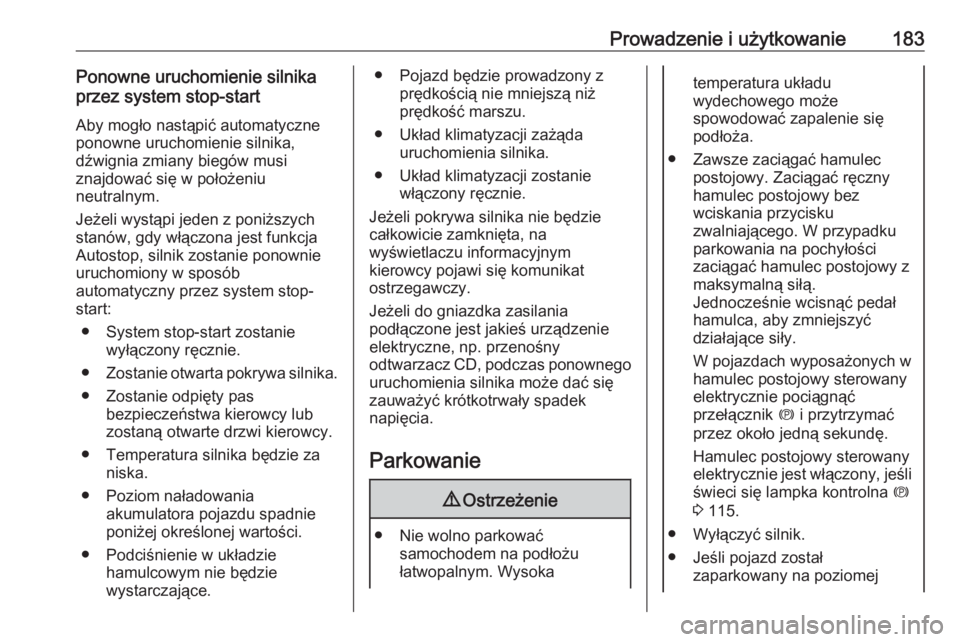

Prowadzenie i użytkowanie183Ponowne uruchomienie silnikaprzez system stop-start
Aby mogło nastąpić automatyczne
ponowne uruchomienie silnika,
dźwignia zmiany biegów musi
znajdować się w położeniu
neutralnym.
Jeżeli wystąpi jeden z poniższych stanów, gdy włączona jest funkcja
Autostop, silnik zostanie ponownie
uruchomiony w sposób
automatyczny przez system stop-
start:
● System stop-start zostanie wyłączony ręcznie.
● Zostanie otwarta pokrywa silnika.
● Zostanie odpięty pas bezpieczeństwa kierowcy lub
zostaną otwarte drzwi kierowcy.
● Temperatura silnika będzie za niska.
● Poziom naładowania akumulatora pojazdu spadnie
poniżej określonej wartości.
● Podciśnienie w układzie hamulcowym nie będzie
wystarczające.● Pojazd będzie prowadzony z prędkością nie mniejszą niż
prędkość marszu.
● Układ klimatyzacji zażąda uruchomienia silnika.
● Układ klimatyzacji zostanie włączony ręcznie.
Jeżeli pokrywa silnika nie będzie
całkowicie zamknięta, na
wyświetlaczu informacyjnym
kierowcy pojawi się komunikat
ostrzegawczy.
Jeżeli do gniazdka zasilania
podłączone jest jakieś urządzenie
elektryczne, np. przenośny
odtwarzacz CD, podczas ponownego uruchomienia silnika może dać się
zauważyć krótkotrwały spadek
napięcia.
Parkowanie9 Ostrzeżenie
● Nie wolno parkować
samochodem na podłożu
łatwopalnym. Wysoka
temperatura układu
wydechowego może
spowodować zapalenie się
podłoża.
● Zawsze zaciągać hamulec postojowy. Zaciągać ręczny
hamulec postojowy bez
wciskania przycisku
zwalniającego. W przypadku
parkowania na pochyłości
zaciągać hamulec postojowy z
maksymalną siłą.
Jednocześnie wcisnąć pedał
hamulca, aby zmniejszyć
działające siły.
W pojazdach wyposażonych w hamulec postojowy sterowany
elektrycznie pociągnąć
przełącznik m i przytrzymać
przez około jedną sekundę.
Hamulec postojowy sterowany
elektrycznie jest włączony, jeśli
świeci się lampka kontrolna m
3 115.
● Wyłączyć silnik.
● Jeśli pojazd został zaparkowany na poziomej

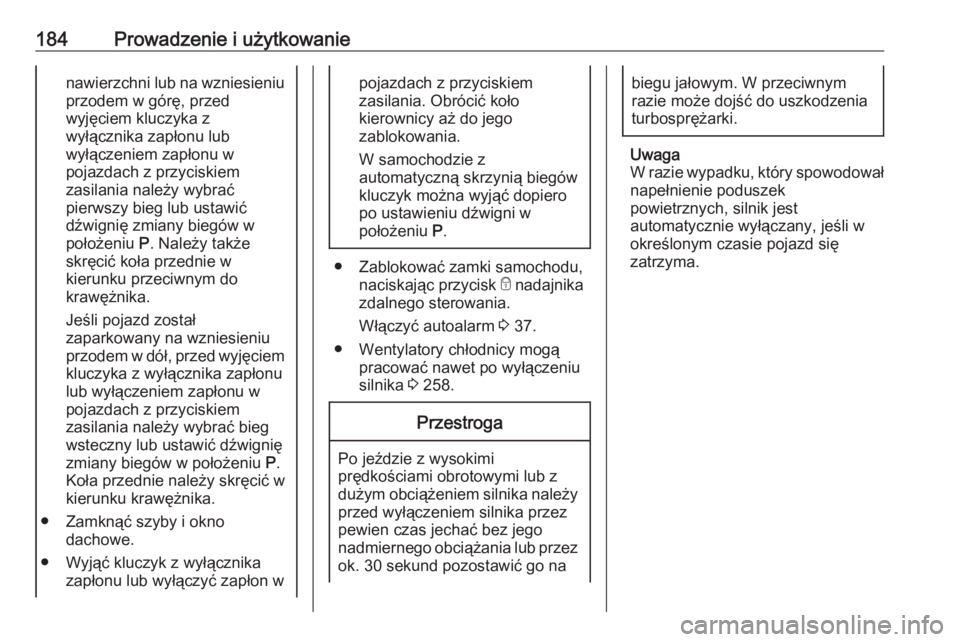

184Prowadzenie i użytkowanienawierzchni lub na wzniesieniu
przodem w górę, przed
wyjęciem kluczyka z
wyłącznika zapłonu lub
wyłączeniem zapłonu w
pojazdach z przyciskiem
zasilania należy wybrać
pierwszy bieg lub ustawić
dźwignię zmiany biegów w
położeniu P. Należy także
skręcić koła przednie w
kierunku przeciwnym do
krawężnika.
Jeśli pojazd został
zaparkowany na wzniesieniu
przodem w dół, przed wyjęciem
kluczyka z wyłącznika zapłonu
lub wyłączeniem zapłonu w
pojazdach z przyciskiem
zasilania należy wybrać bieg
wsteczny lub ustawić dźwignię
zmiany biegów w położeniu P.
Koła przednie należy skręcić w
kierunku krawężnika.
● Zamknąć szyby i okno dachowe.
● Wyjąć kluczyk z wyłącznika zapłonu lub wyłączyć zapłon wpojazdach z przyciskiem
zasilania. Obrócić koło
kierownicy aż do jego
zablokowania.
W samochodzie z
automatyczną skrzynią biegów kluczyk można wyjąć dopiero
po ustawieniu dźwigni w
położeniu P.
● Zablokować zamki samochodu,
naciskając przycisk e nadajnika
zdalnego sterowania.
Włączyć autoalarm 3 37.
● Wentylatory chłodnicy mogą pracować nawet po wyłączeniu
silnika 3 258.
Przestroga
Po jeździe z wysokimi
prędkościami obrotowymi lub z
dużym obciążeniem silnika należy przed wyłączeniem silnika przez
pewien czas jechać bez jego
nadmiernego obciążania lub przez ok. 30 sekund pozostawić go na
biegu jałowym. W przeciwnym
razie może dojść do uszkodzenia
turbosprężarki.
Uwaga
W razie wypadku, który spowodował napełnienie poduszek
powietrznych, silnik jest
automatycznie wyłączany, jeśli w
określonym czasie pojazd się
zatrzyma.

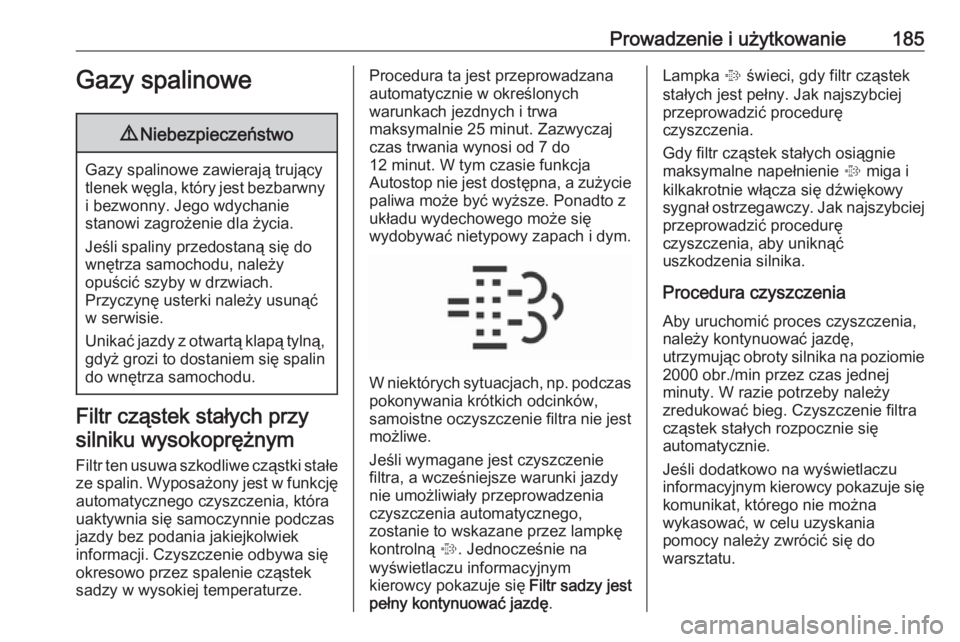

Prowadzenie i użytkowanie185Gazy spalinowe9Niebezpieczeństwo
Gazy spalinowe zawierają trujący
tlenek węgla, który jest bezbarwny i bezwonny. Jego wdychanie
stanowi zagrożenie dla życia.
Jeśli spaliny przedostaną się do
wnętrza samochodu, należy
opuścić szyby w drzwiach.
Przyczynę usterki należy usunąć
w serwisie.
Unikać jazdy z otwartą klapą tylną,
gdyż grozi to dostaniem się spalin do wnętrza samochodu.
Filtr cząstek stałych przy
silniku wysokoprężnym
Filtr ten usuwa szkodliwe cząstki stałe
ze spalin. Wyposażony jest w funkcję
automatycznego czyszczenia, która
uaktywnia się samoczynnie podczas
jazdy bez podania jakiejkolwiek
informacji. Czyszczenie odbywa się
okresowo przez spalenie cząstek
sadzy w wysokiej temperaturze.
Procedura ta jest przeprowadzana
automatycznie w określonych
warunkach jezdnych i trwa
maksymalnie 25 minut. Zazwyczaj
czas trwania wynosi od 7 do
12 minut. W tym czasie funkcja
Autostop nie jest dostępna, a zużycie paliwa może być wyższe. Ponadto z
układu wydechowego może się
wydobywać nietypowy zapach i dym.
W niektórych sytuacjach, np. podczas
pokonywania krótkich odcinków,
samoistne oczyszczenie filtra nie jest możliwe.
Jeśli wymagane jest czyszczenie
filtra, a wcześniejsze warunki jazdy
nie umożliwiały przeprowadzenia
czyszczenia automatycznego,
zostanie to wskazane przez lampkę
kontrolną %. Jednocześnie na
wyświetlaczu informacyjnym
kierowcy pokazuje się Filtr sadzy jest
pełny kontynuować jazdę .
Lampka % świeci, gdy filtr cząstek
stałych jest pełny. Jak najszybciej przeprowadzić procedurę
czyszczenia.
Gdy filtr cząstek stałych osiągnie
maksymalne napełnienie % miga i
kilkakrotnie włącza się dźwiękowy
sygnał ostrzegawczy. Jak najszybciej przeprowadzić procedurę
czyszczenia, aby uniknąć
uszkodzenia silnika.
Procedura czyszczenia
Aby uruchomić proces czyszczenia,
należy kontynuować jazdę,
utrzymując obroty silnika na poziomie 2000 obr./min przez czas jednej
minuty. W razie potrzeby należy
zredukować bieg. Czyszczenie filtra cząstek stałych rozpocznie się
automatycznie.
Jeśli dodatkowo na wyświetlaczu informacyjnym kierowcy pokazuje się
komunikat, którego nie można
wykasować, w celu uzyskania
pomocy należy zwrócić się do
warsztatu.

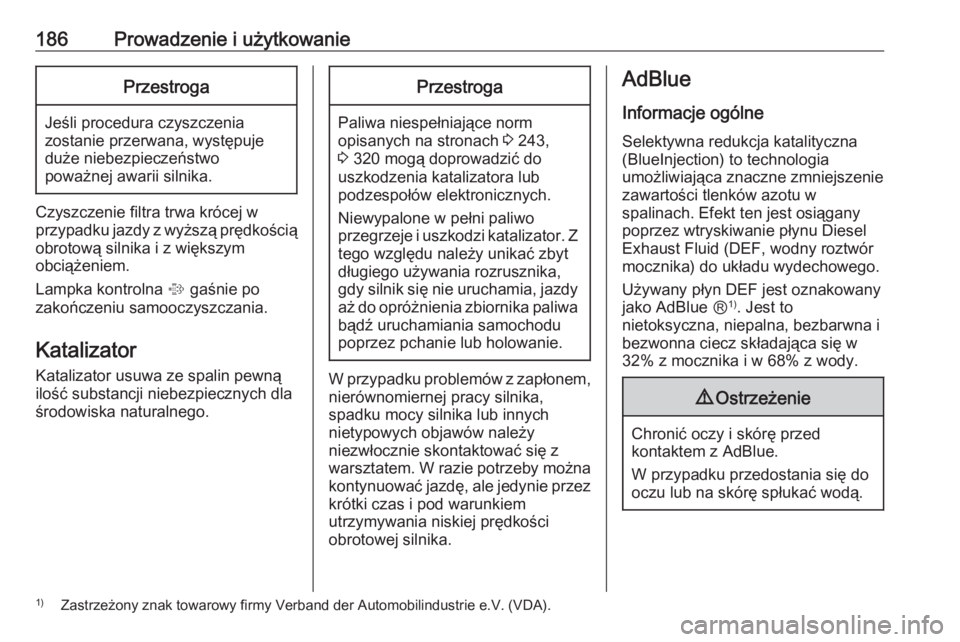

186Prowadzenie i użytkowaniePrzestroga
Jeśli procedura czyszczenia
zostanie przerwana, występuje duże niebezpieczeństwo
poważnej awarii silnika.
Czyszczenie filtra trwa krócej w
przypadku jazdy z wyższą prędkością obrotową silnika i z większym
obciążeniem.
Lampka kontrolna % gaśnie po
zakończeniu samooczyszczania.
Katalizator Katalizator usuwa ze spalin pewną
ilość substancji niebezpiecznych dla
środowiska naturalnego.
Przestroga
Paliwa niespełniające norm opisanych na stronach 3 243,
3 320 mogą doprowadzić do
uszkodzenia katalizatora lub
podzespołów elektronicznych.
Niewypalone w pełni paliwo
przegrzeje i uszkodzi katalizator. Z tego względu należy unikać zbyt
długiego używania rozrusznika,
gdy silnik się nie uruchamia, jazdy
aż do opróżnienia zbiornika paliwa
bądź uruchamiania samochodu
poprzez pchanie lub holowanie.
W przypadku problemów z zapłonem,
nierównomiernej pracy silnika,
spadku mocy silnika lub innych
nietypowych objawów należy
niezwłocznie skontaktować się z
warsztatem. W razie potrzeby można kontynuować jazdę, ale jedynie przez krótki czas i pod warunkiem
utrzymywania niskiej prędkości
obrotowej silnika.
AdBlue
Informacje ogólne Selektywna redukcja katalityczna
(BlueInjection) to technologia
umożliwiająca znaczne zmniejszenie
zawartości tlenków azotu w
spalinach. Efekt ten jest osiągany
poprzez wtryskiwanie płynu Diesel
Exhaust Fluid (DEF, wodny roztwór
mocznika) do układu wydechowego.
Używany płyn DEF jest oznakowany
jako AdBlue Ⓡ 1)
. Jest to
nietoksyczna, niepalna, bezbarwna i
bezwonna ciecz składająca się w
32% z mocznika i w 68% z wody.9 Ostrzeżenie
Chronić oczy i skórę przed
kontaktem z AdBlue.
W przypadku przedostania się do
oczu lub na skórę spłukać wodą.
1) Zastrzeżony znak towarowy firmy Verband der Automobilindustrie e.V. (VDA).

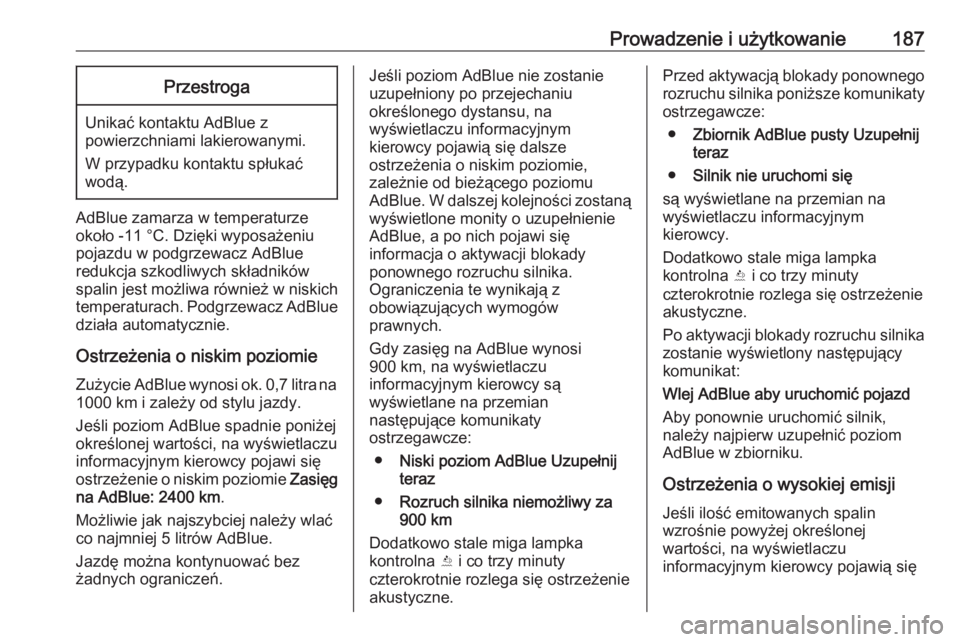

Prowadzenie i użytkowanie187Przestroga
Unikać kontaktu AdBlue z
powierzchniami lakierowanymi.
W przypadku kontaktu spłukać
wodą.
AdBlue zamarza w temperaturze
około -11 °C. Dzięki wyposażeniu
pojazdu w podgrzewacz AdBlue
redukcja szkodliwych składników
spalin jest możliwa również w niskich temperaturach. Podgrzewacz AdBlue
działa automatycznie.
Ostrzeżenia o niskim poziomie
Zużycie AdBlue wynosi ok. 0,7 litra na 1000 km i zależy od stylu jazdy.
Jeśli poziom AdBlue spadnie poniżej
określonej wartości, na wyświetlaczu
informacyjnym kierowcy pojawi się
ostrzeżenie o niskim poziomie Zasięg
na AdBlue: 2400 km .
Możliwie jak najszybciej należy wlać
co najmniej 5 litrów AdBlue.
Jazdę można kontynuować bez
żadnych ograniczeń.
Jeśli poziom AdBlue nie zostanie
uzupełniony po przejechaniu
określonego dystansu, na
wyświetlaczu informacyjnym
kierowcy pojawią się dalsze
ostrzeżenia o niskim poziomie,
zależnie od bieżącego poziomu
AdBlue. W dalszej kolejności zostaną
wyświetlone monity o uzupełnienie
AdBlue, a po nich pojawi się
informacja o aktywacji blokady
ponownego rozruchu silnika.
Ograniczenia te wynikają z
obowiązujących wymogów
prawnych.
Gdy zasięg na AdBlue wynosi
900 km, na wyświetlaczu
informacyjnym kierowcy są
wyświetlane na przemian
następujące komunikaty
ostrzegawcze:
● Niski poziom AdBlue Uzupełnij
teraz
● Rozruch silnika niemożliwy za
900 km
Dodatkowo stale miga lampka
kontrolna Y i co trzy minuty
czterokrotnie rozlega się ostrzeżenie akustyczne.Przed aktywacją blokady ponownego rozruchu silnika poniższe komunikaty
ostrzegawcze:
● Zbiornik AdBlue pusty Uzupełnij
teraz
● Silnik nie uruchomi się
są wyświetlane na przemian na
wyświetlaczu informacyjnym
kierowcy.
Dodatkowo stale miga lampka
kontrolna Y i co trzy minuty
czterokrotnie rozlega się ostrzeżenie akustyczne.
Po aktywacji blokady rozruchu silnika zostanie wyświetlony następujący
komunikat:
Wlej AdBlue aby uruchomić pojazd Aby ponownie uruchomić silnik,
należy najpierw uzupełnić poziom AdBlue w zbiorniku.
Ostrzeżenia o wysokiej emisji
Jeśli ilość emitowanych spalin
wzrośnie powyżej określonej
wartości, na wyświetlaczu
informacyjnym kierowcy pojawią się

188Prowadzenie i użytkowanieostrzeżenia podobne do ostrzeżeńdotyczących zasięgu opisanych
powyżej.
Wyświetlane są monity o
sprawdzenie układu wydechowego a
po nich informacja o aktywacji
blokady ponownego rozruchu silnika.
Ograniczenia te wynikają z
obowiązujących wymogów
prawnych.
Należy skorzystać z pomocy
warsztatu.
Napełnianie zbiornika AdBluePrzestroga
Należy stosować wyłącznie
AdBlue zgodny z europejskimi
normami DIN 70 070 i
ISO 22241-1.
Nie używać dodatków.
Nie rozcieńczać AdBlue.
W przeciwnym razie może dojść
do uszkodzenia układu
selektywnej redukcji katalitycznej.
Uwaga
Do uzupełniania należy używać
wyłącznie kanistrów AdBlue, aby
zapobiec wlaniu zbyt dużej ilości
AdBlue. Dodatkowo opary ze
zbiornika są przechwytywane do
kanistra i nie są uwalniane.
Ponieważ AdBlue ma ograniczoną
trwałość, przed uzupełnieniem
należy sprawdzić datę ważności
produktu.
Uwaga
Przy uzupełnianiu AdBlue należy
wlać co najmniej 5 litrów tego płynu.
W przeciwnym razie układ może nie
wykryć wlania AdBlue.
Jeśli tankowanie AdBlue nie
zostanie wykryte:
1. Poprowadzić pojazd przez 10 minut bez przerwy,
utrzymując przez cały czas
prędkość powyżej 20 km/h.
2. Jeśli tankowanie AdBlue zostanie wykryte, ograniczenia
dotyczące zasilania AdBlue
znikną.Jeśli tankowanie AdBlue nadal nie
zostanie wykryte, należy skorzystać
z pomocy warsztatu.
Jeśli poziom AdBlue musi zostać
uzupełniony w temperaturze poniżej -11 °C, układ może nie wykryć
wlania AdBlue. W takiej sytuacji należy zaparkować pojazd w
miejscu, w którym temperatura
otoczenia jest wyższa, i odczekać, aż AdBlue przejdzie w stan ciekły.
Uwaga
Podczas odkręcania korka
zabezpieczającego z wlewu może
dojść do uwolnienia oparów
amoniaku. Nie wdychać oparów ze
względu na ostry zapach. Opary nie działają szkodliwie przez drogi
oddechowe.
Pojazd musi być zaparkowany na
równej nawierzchni.
Wlew AdBlue znajduje się za klapką
wlewu paliwa.
Klapka wlewu paliwa znajduje się z
tyłu samochodu po prawej stronie.
Klapkę wlewu paliwa można otworzyć
tylko, gdy odblokowane zostały zamki samochodu.

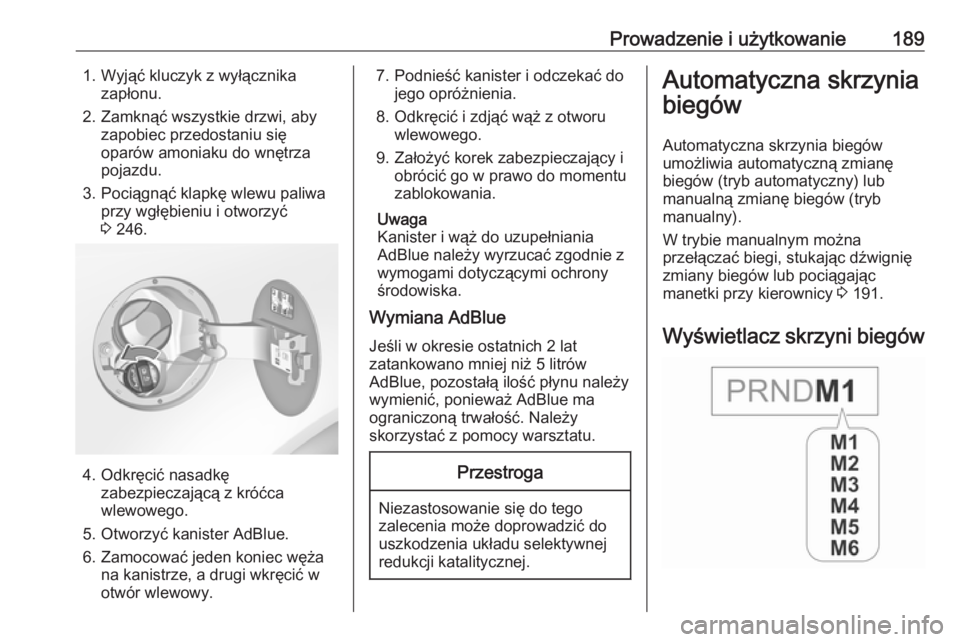

Prowadzenie i użytkowanie1891. Wyjąć kluczyk z wyłącznikazapłonu.
2. Zamknąć wszystkie drzwi, aby zapobiec przedostaniu się
oparów amoniaku do wnętrza
pojazdu.
3. Pociągnąć klapkę wlewu paliwa przy wgłębieniu i otworzyć3 246.
4. Odkręcić nasadkę
zabezpieczającą z króćca
wlewowego.
5. Otworzyć kanister AdBlue.
6. Zamocować jeden koniec węża na kanistrze, a drugi wkręcić w
otwór wlewowy.
7. Podnieść kanister i odczekać do jego opróżnienia.
8. Odkręcić i zdjąć wąż z otworu wlewowego.
9. Założyć korek zabezpieczający i obrócić go w prawo do momentu
zablokowania.
Uwaga
Kanister i wąż do uzupełniania
AdBlue należy wyrzucać zgodnie z
wymogami dotyczącymi ochrony
środowiska.
Wymiana AdBlue
Jeśli w okresie ostatnich 2 lat
zatankowano mniej niż 5 litrów
AdBlue, pozostałą ilość płynu należy
wymienić, ponieważ AdBlue ma
ograniczoną trwałość. Należy
skorzystać z pomocy warsztatu.Przestroga
Niezastosowanie się do tego
zalecenia może doprowadzić do
uszkodzenia układu selektywnej
redukcji katalitycznej.
Automatyczna skrzynia
biegów
Automatyczna skrzynia biegów
umożliwia automatyczną zmianę biegów (tryb automatyczny) lub
manualną zmianę biegów (tryb
manualny).
W trybie manualnym można
przełączać biegi, stukając dźwignię
zmiany biegów lub pociągając
manetki przy kierownicy 3 191.
Wyświetlacz skrzyni biegów

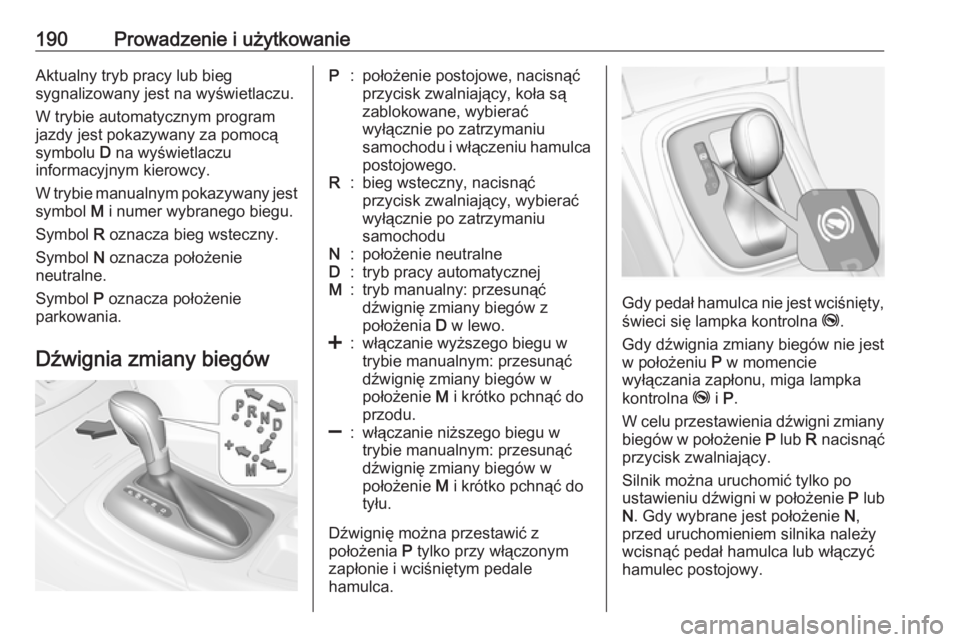

190Prowadzenie i użytkowanieAktualny tryb pracy lub bieg
sygnalizowany jest na wyświetlaczu.
W trybie automatycznym program
jazdy jest pokazywany za pomocą
symbolu D na wyświetlaczu
informacyjnym kierowcy.
W trybie manualnym pokazywany jest symbol M i numer wybranego biegu.
Symbol R oznacza bieg wsteczny.
Symbol N oznacza położenie
neutralne.
Symbol P oznacza położenie
parkowania.
Dźwignia zmiany biegówP:położenie postojowe, nacisnąć
przycisk zwalniający, koła są
zablokowane, wybierać
wyłącznie po zatrzymaniu
samochodu i włączeniu hamulca
postojowego.R:bieg wsteczny, nacisnąć
przycisk zwalniający, wybierać
wyłącznie po zatrzymaniu
samochoduN:położenie neutralneD:tryb pracy automatycznejM:tryb manualny: przesunąć
dźwignię zmiany biegów z
położenia D w lewo.<:włączanie wyższego biegu w
trybie manualnym: przesunąć
dźwignię zmiany biegów w
położenie M i krótko pchnąć do
przodu.]:włączanie niższego biegu w
trybie manualnym: przesunąć
dźwignię zmiany biegów w
położenie M i krótko pchnąć do
tyłu.
Dźwignię można przestawić z
położenia P tylko przy włączonym
zapłonie i wciśniętym pedale
hamulca.
Gdy pedał hamulca nie jest wciśnięty,
świeci się lampka kontrolna j.
Gdy dźwignia zmiany biegów nie jest
w położeniu P w momencie
wyłączania zapłonu, miga lampka
kontrolna j i P.
W celu przestawienia dźwigni zmiany biegów w położenie P lub R nacisnąć
przycisk zwalniający.
Silnik można uruchomić tylko po
ustawieniu dźwigni w położenie P lub
N . Gdy wybrane jest położenie N,
przed uruchomieniem silnika należy wcisnąć pedał hamulca lub włączyć
hamulec postojowy.
