2016 OPEL CASCADA Instrukcja obsługi (in Polish)

Prowadzenie i użytkowanie183
Gdy odległość od pojazdu
poprzedzającego nadmiernie się
zmniejszy lub gdy pojazd zbyt szybko zbliża się do innego pojazdu i kolizja
jest bliska, na wyświetlaczu
informacyjnym kierowcy pojawi się
symbol ostrzeżenia o zderzeniu.
Równocześnie włączy się
ostrzeżenie akustyczne. Jeśli
sytuacja na drodze tego wymaga,
należy wcisnąć pedał hamulca.
Wyłączanie
System można dezaktywować.
Naciskać V, aż na wyświetlaczu
informacyjnym kierowcy pojawi się poniższy komunikat.Informacje ogólne
9 Ostrzeżenie
System ostrzegania o zderzeniu
czołowym jedynie ostrzega
kierowcę i nie włącza hamulców.
W przypadku zbliżania się do
pojazdu poprzedzającego ze zbyt
dużą prędkością system może nie ostrzec kierowcy na tyle wcześnie,
by można było uniknąć zderzenia.
Kierowca ponosi pełną
odpowiedzialność za
utrzymywanie prawidłowego
odstępu od pojazdu
poprzedzającego z odpowiednim
uwzględnieniem natężenia ruchu
drogowego, widoczności i
warunków pogodowych.
Podczas jazdy kierowca powinien
być zawsze całkowicie
skoncentrowany na prowadzeniu
pojazdu. Kierowca powinien być
zawsze przygotowany na
ewentualną reakcję i włączenie
hamulców.
Ograniczenia systemu
Zadaniem systemu jest ostrzeganie
kierowcy o innych pojazdach,
niemniej jednak może on również
reagować na inne obiekty.
W poniższych sytuacjach system
ostrzegania o zderzeniu czołowym
może nie wykryć pojazdu
poprzedzającego lub może dojść do
obniżenia skuteczności wykrywania:

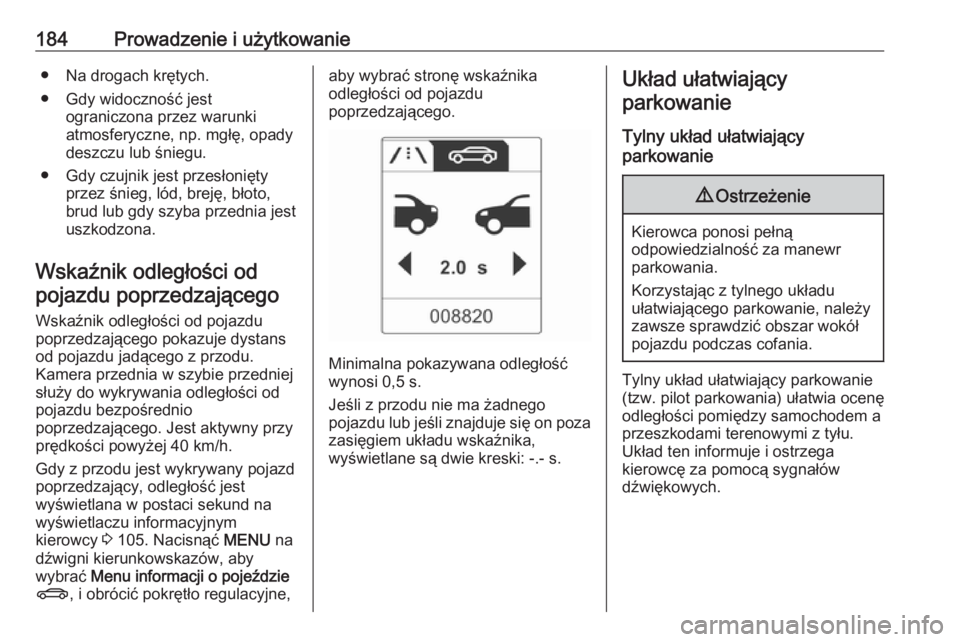

184Prowadzenie i użytkowanie● Na drogach krętych.
● Gdy widoczność jest ograniczona przez warunki
atmosferyczne, np. mgłę, opady
deszczu lub śniegu.
● Gdy czujnik jest przesłonięty przez śnieg, lód, breję, błoto,
brud lub gdy szyba przednia jest
uszkodzona.
Wskaźnik odległości od pojazdu poprzedzającego
Wskaźnik odległości od pojazdu
poprzedzającego pokazuje dystans
od pojazdu jadącego z przodu.
Kamera przednia w szybie przedniej
służy do wykrywania odległości od
pojazdu bezpośrednio
poprzedzającego. Jest aktywny przy
prędkości powyżej 40 km/h.
Gdy z przodu jest wykrywany pojazd
poprzedzający, odległość jest
wyświetlana w postaci sekund na
wyświetlaczu informacyjnym
kierowcy 3 105. Nacisnąć MENU na
dźwigni kierunkowskazów, aby wybrać Menu informacji o pojeździe
X , i obrócić pokrętło regulacyjne,aby wybrać stronę wskaźnika
odległości od pojazdu
poprzedzającego.
Minimalna pokazywana odległość
wynosi 0,5 s.
Jeśli z przodu nie ma żadnego
pojazdu lub jeśli znajduje się on poza
zasięgiem układu wskaźnika,
wyświetlane są dwie kreski: -.- s.
Układ ułatwiający
parkowanie
Tylny układ ułatwiający
parkowanie9 Ostrzeżenie
Kierowca ponosi pełną
odpowiedzialność za manewr
parkowania.
Korzystając z tylnego układu
ułatwiającego parkowanie, należy
zawsze sprawdzić obszar wokół
pojazdu podczas cofania.
Tylny układ ułatwiający parkowanie (tzw. pilot parkowania) ułatwia ocenę
odległości pomiędzy samochodem a
przeszkodami terenowymi z tyłu.
Układ ten informuje i ostrzega
kierowcę za pomocą sygnałów
dźwiękowych.

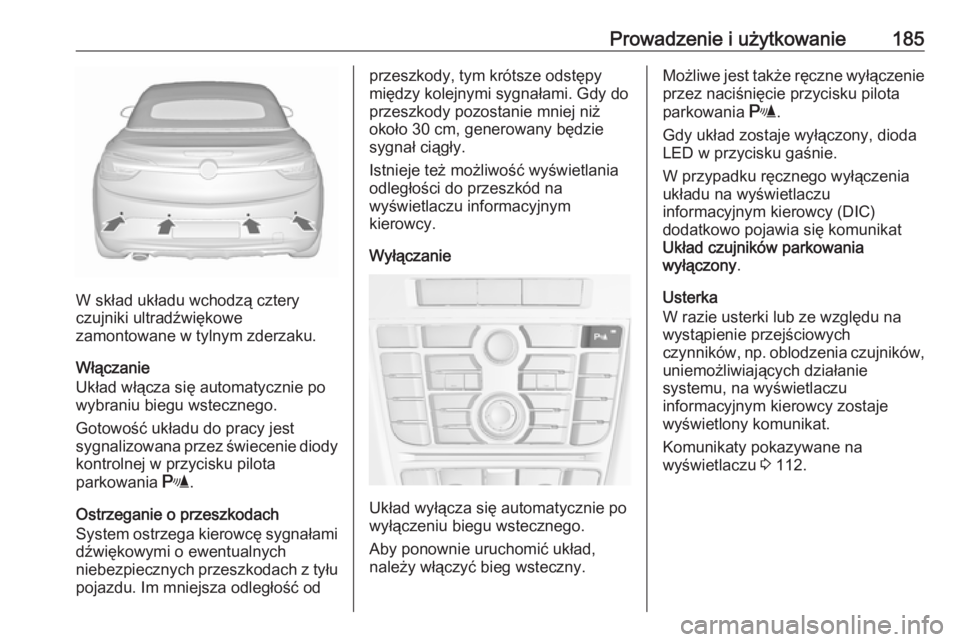

Prowadzenie i użytkowanie185
W skład układu wchodzą cztery
czujniki ultradźwiękowe
zamontowane w tylnym zderzaku.
Włączanie
Układ włącza się automatycznie po
wybraniu biegu wstecznego.
Gotowość układu do pracy jest
sygnalizowana przez świecenie diody
kontrolnej w przycisku pilota
parkowania r.
Ostrzeganie o przeszkodach
System ostrzega kierowcę sygnałami dźwiękowymi o ewentualnych
niebezpiecznych przeszkodach z tyłu
pojazdu. Im mniejsza odległość od
przeszkody, tym krótsze odstępy
między kolejnymi sygnałami. Gdy do
przeszkody pozostanie mniej niż
około 30 cm, generowany będzie
sygnał ciągły.
Istnieje też możliwość wyświetlania
odległości do przeszkód na
wyświetlaczu informacyjnym
kierowcy.
Wyłączanie
Układ wyłącza się automatycznie po
wyłączeniu biegu wstecznego.
Aby ponownie uruchomić układ,
należy włączyć bieg wsteczny.
Możliwe jest także ręczne wyłączenie
przez naciśnięcie przycisku pilota
parkowania r.
Gdy układ zostaje wyłączony, dioda
LED w przycisku gaśnie.
W przypadku ręcznego wyłączenia
układu na wyświetlaczu
informacyjnym kierowcy (DIC)
dodatkowo pojawia się komunikat
Układ czujników parkowania
wyłączony .
Usterka
W razie usterki lub ze względu na wystąpienie przejściowych
czynników, np. oblodzenia czujników, uniemożliwiających działanie
systemu, na wyświetlaczu
informacyjnym kierowcy zostaje
wyświetlony komunikat.
Komunikaty pokazywane na
wyświetlaczu 3 112.

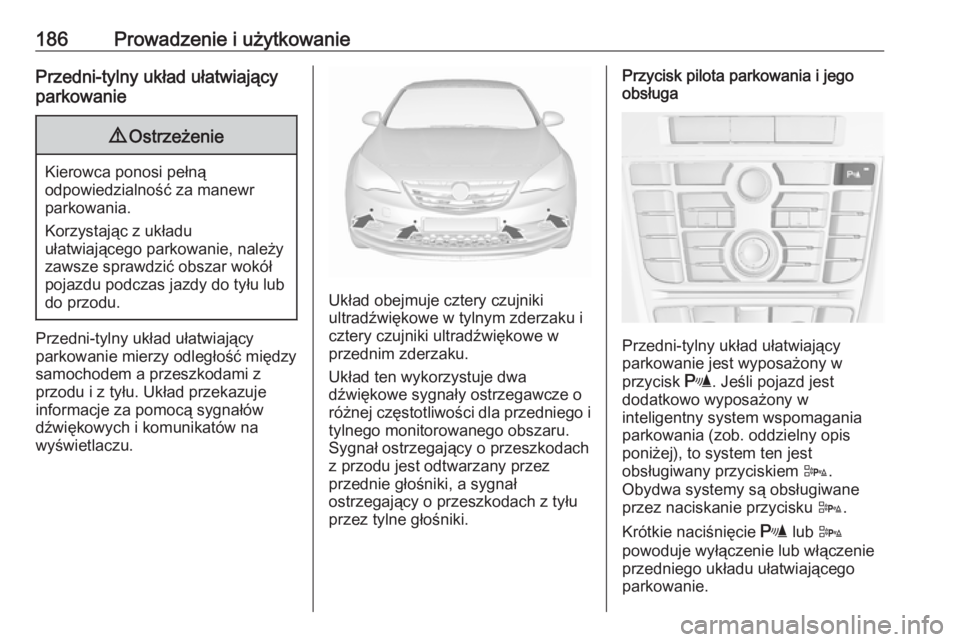

186Prowadzenie i użytkowaniePrzedni-tylny układ ułatwiający
parkowanie9 Ostrzeżenie
Kierowca ponosi pełną
odpowiedzialność za manewr
parkowania.
Korzystając z układu
ułatwiającego parkowanie, należy
zawsze sprawdzić obszar wokół
pojazdu podczas jazdy do tyłu lub
do przodu.
Przedni-tylny układ ułatwiający parkowanie mierzy odległość między
samochodem a przeszkodami z
przodu i z tyłu. Układ przekazuje
informacje za pomocą sygnałów
dźwiękowych i komunikatów na
wyświetlaczu.
Układ obejmuje cztery czujniki
ultradźwiękowe w tylnym zderzaku i
cztery czujniki ultradźwiękowe w
przednim zderzaku.
Układ ten wykorzystuje dwa
dźwiękowe sygnały ostrzegawcze o
różnej częstotliwości dla przedniego i tylnego monitorowanego obszaru.
Sygnał ostrzegający o przeszkodach
z przodu jest odtwarzany przez
przednie głośniki, a sygnał
ostrzegający o przeszkodach z tyłu
przez tylne głośniki.
Przycisk pilota parkowania i jego
obsługa
Przedni-tylny układ ułatwiający
parkowanie jest wyposażony w
przycisk r. Jeśli pojazd jest
dodatkowo wyposażony w
inteligentny system wspomagania parkowania (zob. oddzielny opis
poniżej), to system ten jest
obsługiwany przyciskiem D.
Obydwa systemy są obsługiwane
przez naciskanie przycisku D.
Krótkie naciśnięcie r lub D
powoduje wyłączenie lub włączenie
przedniego układu ułatwiającego parkowanie.

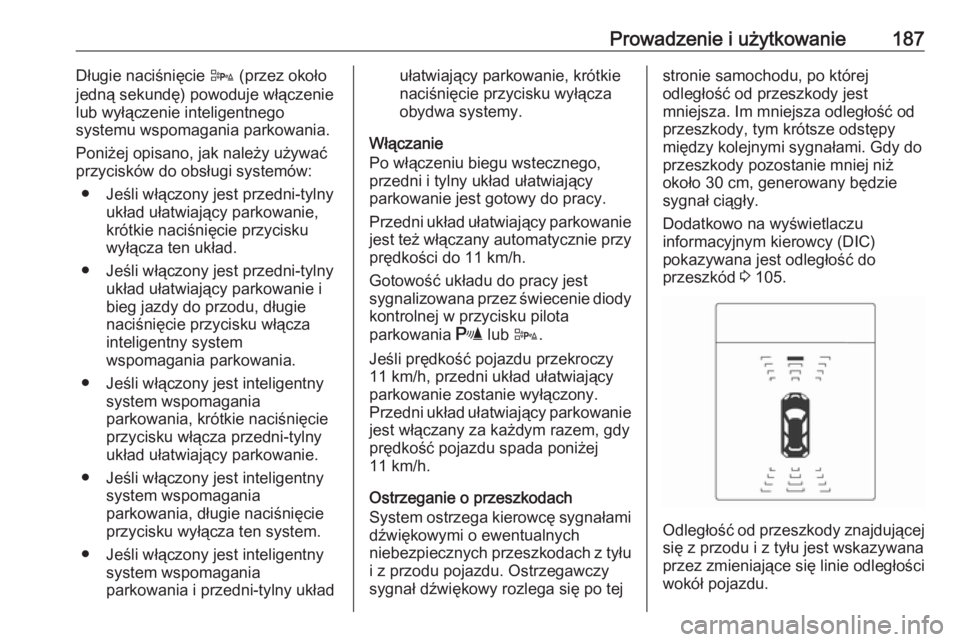

Prowadzenie i użytkowanie187Długie naciśnięcie D (przez około
jedną sekundę) powoduje włączenie
lub wyłączenie inteligentnego
systemu wspomagania parkowania.
Poniżej opisano, jak należy używać
przycisków do obsługi systemów:
● Jeśli włączony jest przedni-tylny układ ułatwiający parkowanie,
krótkie naciśnięcie przycisku
wyłącza ten układ.
● Jeśli włączony jest przedni-tylny układ ułatwiający parkowanie i
bieg jazdy do przodu, długie
naciśnięcie przycisku włącza
inteligentny system
wspomagania parkowania.
● Jeśli włączony jest inteligentny system wspomagania
parkowania, krótkie naciśnięcie
przycisku włącza przedni-tylny układ ułatwiający parkowanie.
● Jeśli włączony jest inteligentny system wspomagania
parkowania, długie naciśnięcie przycisku wyłącza ten system.
● Jeśli włączony jest inteligentny system wspomagania
parkowania i przedni-tylny układułatwiający parkowanie, krótkie
naciśnięcie przycisku wyłącza
obydwa systemy.
Włączanie
Po włączeniu biegu wstecznego,
przedni i tylny układ ułatwiający
parkowanie jest gotowy do pracy.
Przedni układ ułatwiający parkowanie
jest też włączany automatycznie przy
prędkości do 11 km/h.
Gotowość układu do pracy jest
sygnalizowana przez świecenie diody
kontrolnej w przycisku pilota
parkowania r lub D.
Jeśli prędkość pojazdu przekroczy
11 km/h, przedni układ ułatwiający parkowanie zostanie wyłączony.
Przedni układ ułatwiający parkowanie
jest włączany za każdym razem, gdy
prędkość pojazdu spada poniżej
11 km/h.
Ostrzeganie o przeszkodach
System ostrzega kierowcę sygnałami dźwiękowymi o ewentualnych
niebezpiecznych przeszkodach z tyłu
i z przodu pojazdu. Ostrzegawczy
sygnał dźwiękowy rozlega się po tejstronie samochodu, po której
odległość od przeszkody jest
mniejsza. Im mniejsza odległość od
przeszkody, tym krótsze odstępy
między kolejnymi sygnałami. Gdy do
przeszkody pozostanie mniej niż
około 30 cm, generowany będzie
sygnał ciągły.
Dodatkowo na wyświetlaczu
informacyjnym kierowcy (DIC)
pokazywana jest odległość do
przeszkód 3 105.
Odległość od przeszkody znajdującej
się z przodu i z tyłu jest wskazywana
przez zmieniające się linie odległości
wokół pojazdu.

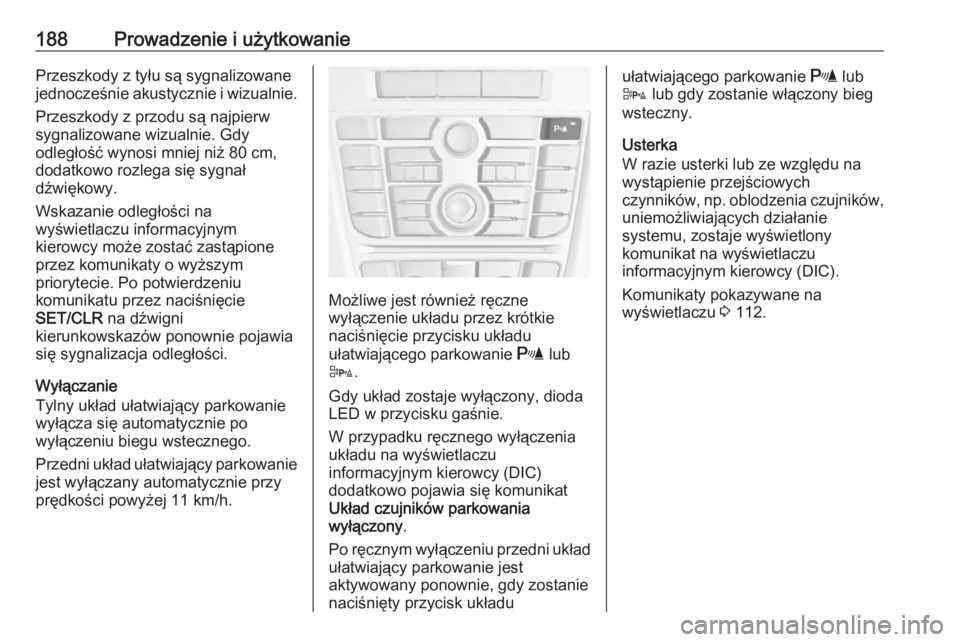

188Prowadzenie i użytkowaniePrzeszkody z tyłu są sygnalizowanejednocześnie akustycznie i wizualnie.
Przeszkody z przodu są najpierwsygnalizowane wizualnie. Gdy
odległość wynosi mniej niż 80 cm,
dodatkowo rozlega się sygnał
dźwiękowy.
Wskazanie odległości na
wyświetlaczu informacyjnym
kierowcy może zostać zastąpione przez komunikaty o wyższym
priorytecie. Po potwierdzeniu
komunikatu przez naciśnięcie
SET/CLR na dźwigni
kierunkowskazów ponownie pojawia
się sygnalizacja odległości.
Wyłączanie
Tylny układ ułatwiający parkowanie wyłącza się automatycznie po
wyłączeniu biegu wstecznego.
Przedni układ ułatwiający parkowanie
jest wyłączany automatycznie przy prędkości powyżej 11 km/h.
Możliwe jest również ręczne
wyłączenie układu przez krótkie
naciśnięcie przycisku układu
ułatwiającego parkowanie r lub
D .
Gdy układ zostaje wyłączony, dioda
LED w przycisku gaśnie.
W przypadku ręcznego wyłączenia
układu na wyświetlaczu
informacyjnym kierowcy (DIC)
dodatkowo pojawia się komunikat
Układ czujników parkowania
wyłączony .
Po ręcznym wyłączeniu przedni układ
ułatwiający parkowanie jest
aktywowany ponownie, gdy zostanie
naciśnięty przycisk układu
ułatwiającego parkowanie r lub
D lub gdy zostanie włączony bieg
wsteczny.
Usterka
W razie usterki lub ze względu na
wystąpienie przejściowych
czynników, np. oblodzenia czujników, uniemożliwiających działanie
systemu, zostaje wyświetlony
komunikat na wyświetlaczu
informacyjnym kierowcy (DIC).
Komunikaty pokazywane na
wyświetlaczu 3 112.

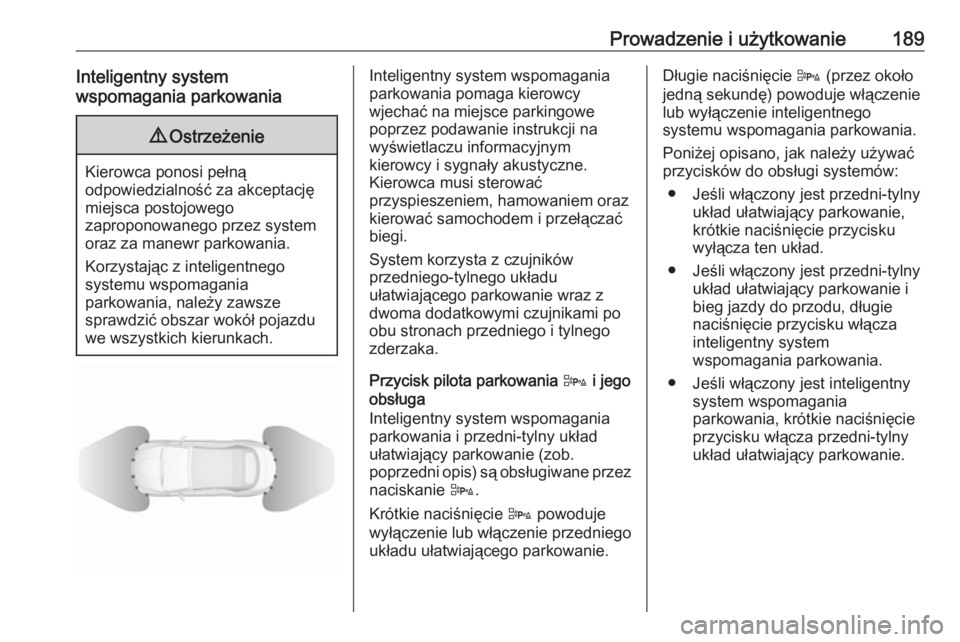

Prowadzenie i użytkowanie189Inteligentny system
wspomagania parkowania9 Ostrzeżenie
Kierowca ponosi pełną
odpowiedzialność za akceptację
miejsca postojowego
zaproponowanego przez system
oraz za manewr parkowania.
Korzystając z inteligentnego
systemu wspomagania
parkowania, należy zawsze
sprawdzić obszar wokół pojazdu
we wszystkich kierunkach.
Inteligentny system wspomagania
parkowania pomaga kierowcy
wjechać na miejsce parkingowe
poprzez podawanie instrukcji na
wyświetlaczu informacyjnym
kierowcy i sygnały akustyczne.
Kierowca musi sterować
przyspieszeniem, hamowaniem oraz
kierować samochodem i przełączać
biegi.
System korzysta z czujników
przedniego-tylnego układu
ułatwiającego parkowanie wraz z
dwoma dodatkowymi czujnikami po
obu stronach przedniego i tylnego
zderzaka.
Przycisk pilota parkowania D i jego
obsługa
Inteligentny system wspomagania parkowania i przedni-tylny układ
ułatwiający parkowanie (zob.
poprzedni opis) są obsługiwane przez
naciskanie D.
Krótkie naciśnięcie D powoduje
wyłączenie lub włączenie przedniego układu ułatwiającego parkowanie.Długie naciśnięcie D (przez około
jedną sekundę) powoduje włączenie
lub wyłączenie inteligentnego
systemu wspomagania parkowania.
Poniżej opisano, jak należy używać
przycisków do obsługi systemów:
● Jeśli włączony jest przedni-tylny układ ułatwiający parkowanie,
krótkie naciśnięcie przycisku
wyłącza ten układ.
● Jeśli włączony jest przedni-tylny układ ułatwiający parkowanie i
bieg jazdy do przodu, długie
naciśnięcie przycisku włącza
inteligentny system
wspomagania parkowania.
● Jeśli włączony jest inteligentny system wspomagania
parkowania, krótkie naciśnięcie
przycisku włącza przedni-tylny układ ułatwiający parkowanie.

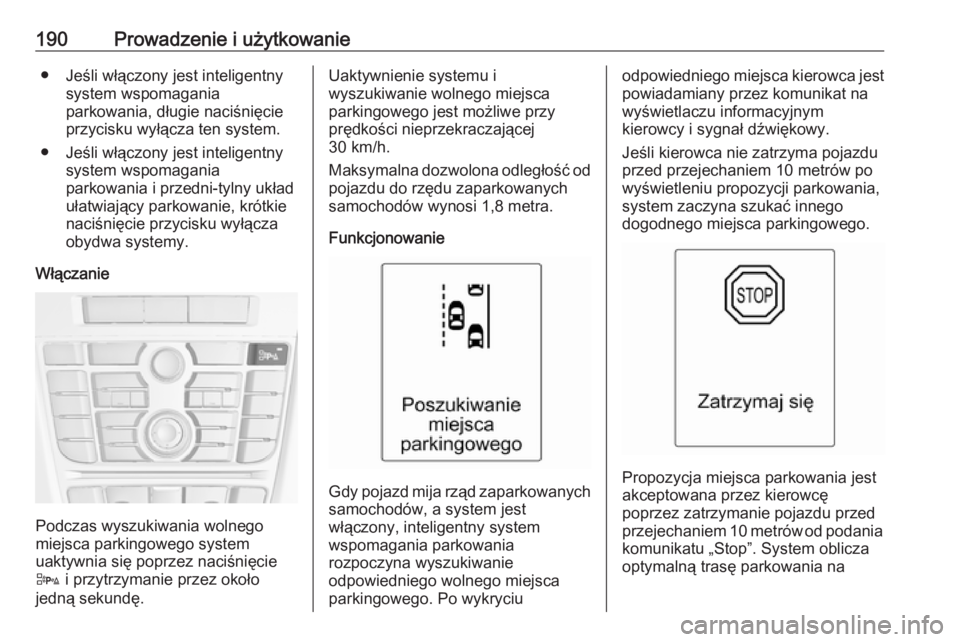

190Prowadzenie i użytkowanie● Jeśli włączony jest inteligentnysystem wspomagania
parkowania, długie naciśnięcie przycisku wyłącza ten system.
● Jeśli włączony jest inteligentny system wspomagania
parkowania i przedni-tylny układ
ułatwiający parkowanie, krótkie
naciśnięcie przycisku wyłącza
obydwa systemy.
Włączanie
Podczas wyszukiwania wolnego
miejsca parkingowego system
uaktywnia się poprzez naciśnięcie
D i przytrzymanie przez około
jedną sekundę.
Uaktywnienie systemu i
wyszukiwanie wolnego miejsca
parkingowego jest możliwe przy
prędkości nieprzekraczającej
30 km/h.
Maksymalna dozwolona odległość od
pojazdu do rzędu zaparkowanych
samochodów wynosi 1,8 metra.
Funkcjonowanie
Gdy pojazd mija rząd zaparkowanych
samochodów, a system jest
włączony, inteligentny system
wspomagania parkowania
rozpoczyna wyszukiwanie
odpowiedniego wolnego miejsca
parkingowego. Po wykryciu
odpowiedniego miejsca kierowca jest
powiadamiany przez komunikat na
wyświetlaczu informacyjnym
kierowcy i sygnał dźwiękowy.
Jeśli kierowca nie zatrzyma pojazdu
przed przejechaniem 10 metrów po
wyświetleniu propozycji parkowania,
system zaczyna szukać innego
dogodnego miejsca parkingowego.
Propozycja miejsca parkowania jest
akceptowana przez kierowcę
poprzez zatrzymanie pojazdu przed
przejechaniem 10 metrów od podania komunikatu „Stop”. System oblicza
optymalną trasę parkowania na
