Уход за автомобилем255● Не влезайте под поднятый надомкрате автомобиль.
● Не включайте на поднятом ав‐ томобиле двигатель.
● Очистите гайки крепления ко‐ леса и резьбу чистой ветошью,
прежде чем устанавливать ко‐
лесо.9 Предупреждение
Не смазывайте колесный болт,
колесную гайку и конус колес‐
ной гайки.
1. Подцепите колпачки колесных гаек отверткой и снимите их.
Снимите колпак колеса. Авто‐
мобильный инструмент 3 242.
Литые диски: Подцепите кол‐
пачки колесных гаек отверткой
и снимите их. Для защиты дис‐
ков между отверткой и литым
диском проложите мягкую
ткань.
Литые диски с центральной
крышкой болтов: Отсоедините
центральную крышку, вставив
съемник 3 242 в углубление эм‐
блемы и вытянув его.
2. Установить колесный ключ так, чтобы он был надежно надет на
гайку, слегка отвернуть каждую колесную гайку на пол-оборота.
С целью предотвращения
кражи колес для их крепления
могут использоваться гайки-се‐
кретки. Для отворачивания этих гаек необходимо сначала вста‐
вить в ключ специальную го‐
ловку. Переходник хранится в
перчаточном ящике.
3. Убедиться, что домкрат надле‐ жащим образом установлен
под соответствующей подъем‐
ной точкой на автомобиле.

256Уход за автомобилем
4. Установить домкрат на необхо‐димую высоту. Поставить его
непосредственно под точкой
для поддомкрачивания так,
чтобы он не выскользнул.
Установите колесный ключ и,
следя за положением домкрата,
вращайте ключ, пока колесо не
оторвется от земли.
5. Скрутите колесные гайки.
6. Замените колесо. Запасное ко‐ лесо 3 257.
7. Накрутите колесные гайки. 8. Опустите автомобиль.
9. Установите колесный ключ, убедитесь, что он стоит на‐дежно, и затяните гайки крест-накрест. Болты следует затяги‐
вать моментом 140 Нм.
10. Перед тем как установить ко‐ лесный колпак, совместите
предусмотренное в нем отвер‐
стие для вентиля с вентилем
шины.
Установите колпачки колесных гаек.
Установите центральную
крышку на колеса с литыми ди‐
сками.11. Положите на место замененное
колесо 3 257, автомобильный
инструмент 3 242 и головку для
колесных гаек-секреток 3 77.
12. Незамедлительно проверить давление воздуха в шине уста‐
новленного колеса и момент за‐ тяжки колесных гаек.
Как можно быстрее замените де‐
фектную шину на новую или отре‐
монтированную.
Место для установки
подъемной платформы

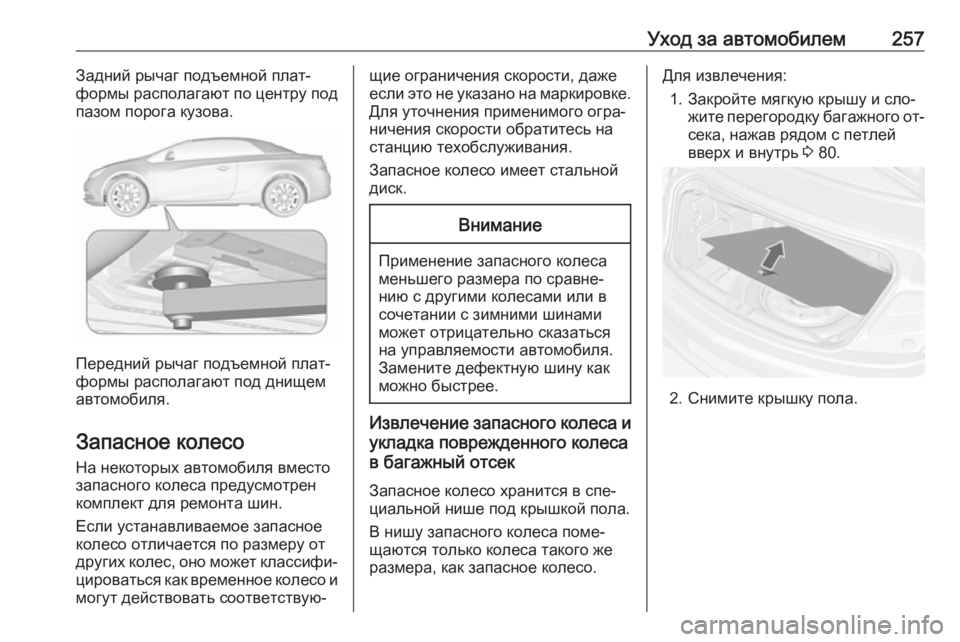

Уход за автомобилем257Задний рычаг подъемной плат‐
формы располагают по центру под
пазом порога кузова.
Передний рычаг подъемной плат‐
формы располагают под днищем
автомобиля.
Запасное колесо
На некоторых автомобиля вместо
запасного колеса предусмотрен
комплект для ремонта шин.
Если устанавливаемое запасное
колесо отличается по размеру от
других колес, оно может классифи‐ цироваться как временное колесо и
могут действовать соответствую‐
щие ограничения скорости, даже
если это не указано на маркировке. Для уточнения применимого огра‐
ничения скорости обратитесь на
станцию техобслуживания.
Запасное колесо имеет стальной
диск.Внимание
Применение запасного колеса
меньшего размера по сравне‐
нию с другими колесами или в сочетании с зимними шинами
может отрицательно сказаться
на управляемости автомобиля.
Замените дефектную шину как
можно быстрее.
Извлечение запасного колеса и
укладка поврежденного колеса
в багажный отсек
Запасное колесо хранится в спе‐
циальной нише под крышкой пола.
В нишу запасного колеса поме‐
щаются только колеса такого же
размера, как запасное колесо.
Для извлечения:
1. Закройте мягкую крышу и сло‐ жите перегородку багажного от‐
сека, нажав рядом с петлей
вверх и внутрь 3 80.
2. Снимите крышку пола.

258Уход за автомобилем
3. Запасное колесо закрепленогайкой-барашком в нише. От‐
верните гайку, снимите конус и
выньте запасное колесо.
Под запасным колесом нахо‐
дятся ящик и чехол с автомо‐
бильными инструментами.
4. Замените поврежденное ко‐ лесо 3 254 и положите инстру‐
менты обратно в ящик с инстру‐
ментами и в чехол. Снимите ре‐
мень с ящика и отложите в сто‐
рону.
5. Закрепите ящик с инструмен‐ тами, навернув обратно гайку-
барашек с конусом. Положите
чехол в нишу.
6. Уложите поврежденное колесо в нишу наружной стороной
вверх.7. Вставьте петлю на конце кре‐ пежного ремня в левый задний
люверс.
8. Вставьте крюк на конце крепеж‐
ного ремня в петлю на другом
его конце и натяните ремень
так, чтобы он был надежно при‐
креплен к люверсу.
9. Ввести крепежный ремень между спицами колесного
диска, как показано на рисунке.
10. Зацепите крюк за правый зад‐ ний люверс.
11. Натянуть крепежный ремень с помощью пряжки.

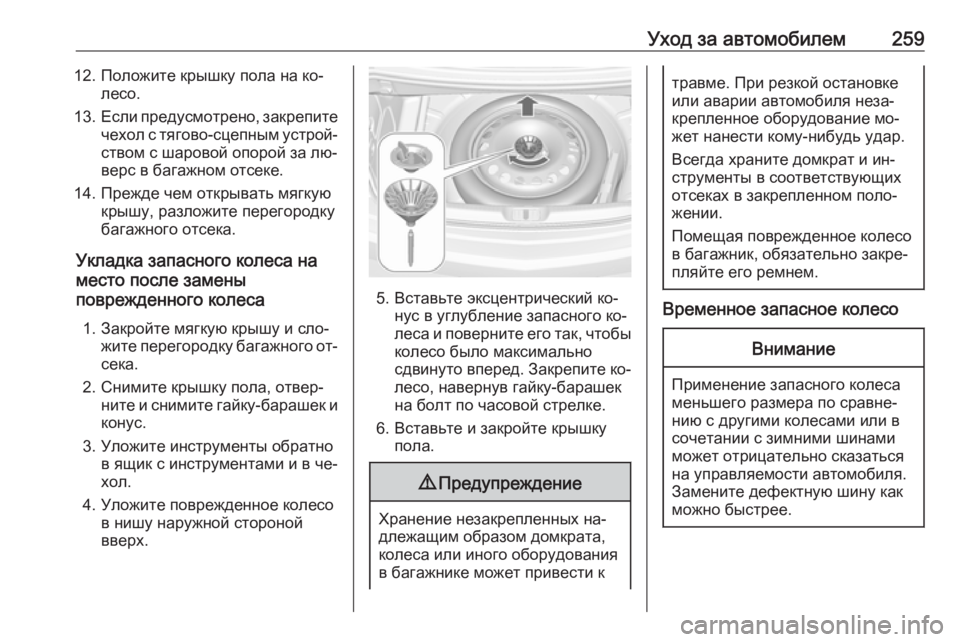

Уход за автомобилем25912. Положите крышку пола на ко‐лесо.
13. Если предусмотрено, закрепите
чехол с тягово-сцепным устрой‐ством с шаровой опорой за лю‐
верс в багажном отсеке.
14. Прежде чем открывать мягкую крышу, разложите перегородку
багажного отсека.
Укладка запасного колеса на
место после замены
поврежденного колеса
1. Закройте мягкую крышу и сло‐ жите перегородку багажного от‐
сека.
2. Снимите крышку пола, отвер‐ ните и снимите гайку-барашек иконус.
3. Уложите инструменты обратно в ящик с инструментами и в че‐
хол.
4. Уложите поврежденное колесо в нишу наружной стороной
вверх.
5. Вставьте эксцентрический ко‐ нус в углубление запасного ко‐
леса и поверните его так, чтобы колесо было максимально
сдвинуто вперед. Закрепите ко‐
лесо, навернув гайку-барашек
на болт по часовой стрелке.
6. Вставьте и закройте крышку пола.
9 Предупреждение
Хранение незакрепленных на‐
длежащим образом домкрата,
колеса или иного оборудования
в багажнике может привести к
травме. При резкой остановке
или аварии автомобиля неза‐
крепленное оборудование мо‐ жет нанести кому-нибудь удар.
Всегда храните домкрат и ин‐
струменты в соответствующих
отсеках в закрепленном поло‐ жении.
Помещая поврежденное колесо
в багажник, обязательно закре‐
пляйте его ремнем.
Временное запасное колесо
Внимание
Применение запасного колеса
меньшего размера по сравне‐
нию с другими колесами или в сочетании с зимними шинами
может отрицательно сказаться
на управляемости автомобиля.
Замените дефектную шину как
можно быстрее.

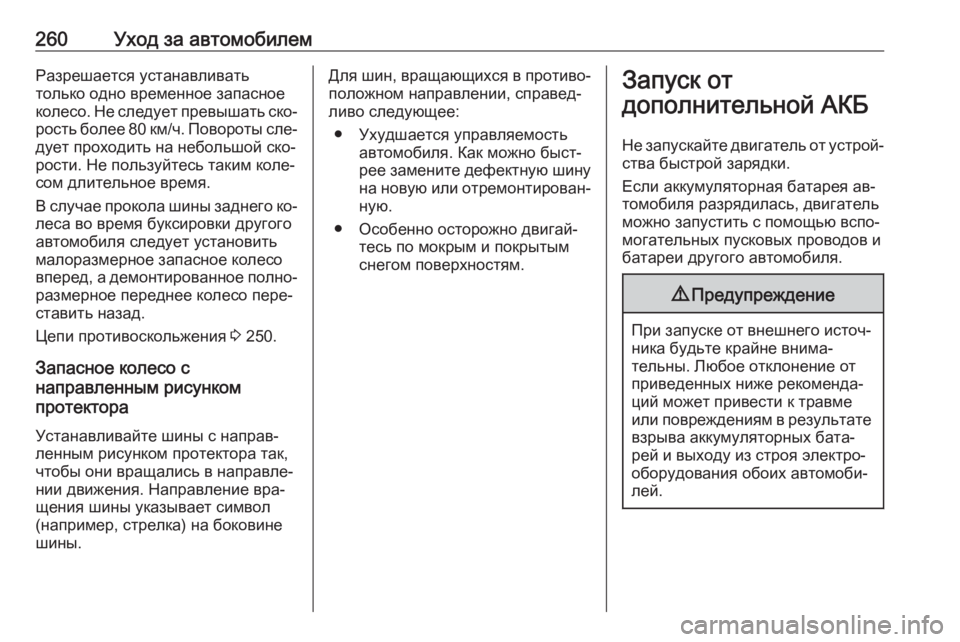

260Уход за автомобилемРазрешается устанавливать
только одно временное запасное
колесо. Не следует превышать ско‐ рость более 80 км/ч. Повороты сле‐
дует проходить на небольшой ско‐
рости. Не пользуйтесь таким коле‐
сом длительное время.
В случае прокола шины заднего ко‐ леса во время буксировки другого
автомобиля следует установить
малоразмерное запасное колесо
вперед, а демонтированное полно‐ размерное переднее колесо пере‐
ставить назад.
Цепи противоскольжения 3 250.
Запасное колесо с
направленным рисунком
протектора
Устанавливайте шины с направ‐
ленным рисунком протектора так,
чтобы они вращались в направле‐
нии движения. Направление вра‐
щения шины указывает символ
(например, стрелка) на боковине
шины.Для шин, вращающихся в противо‐ положном направлении, справед‐
ливо следующее:
● Ухудшается управляемость автомобиля. Как можно быст‐
рее замените дефектную шину
на новую или отремонтирован‐
ную.
● Особенно осторожно двигай‐ тесь по мокрым и покрытым
снегом поверхностям.Запуск от
дополнительной АКБ
Не запускайте двигатель от устрой‐
ства быстрой зарядки.
Если аккумуляторная батарея ав‐
томобиля разрядилась, двигатель
можно запустить с помощью вспо‐ могательных пусковых проводов и
батареи другого автомобиля.9 Предупреждение
При запуске от внешнего источ‐
ника будьте крайне внима‐
тельны. Любое отклонение от
приведенных ниже рекоменда‐
ций может привести к травме
или повреждениям в результате взрыва аккумуляторных бата‐
рей и выходу из строя электро‐
оборудования обоих автомоби‐
лей.

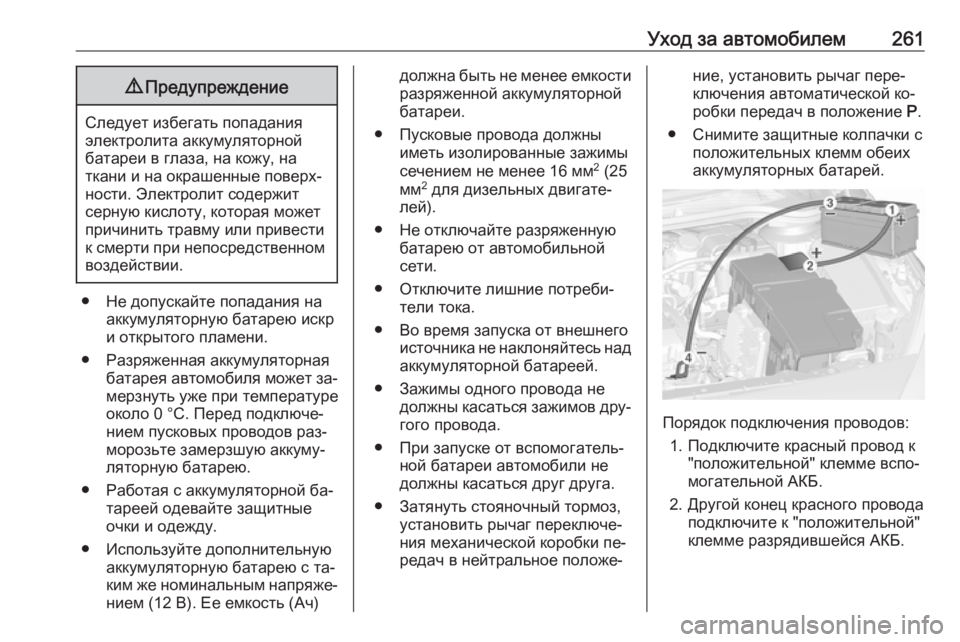

Уход за автомобилем2619Предупреждение
Следует избегать попадания
электролита аккумуляторной
батареи в глаза, на кожу, на
ткани и на окрашенные поверх‐
ности. Электролит содержит
серную кислоту, которая может
причинить травму или привести
к смерти при непосредственном воздействии.
● Не допускайте попадания на аккумуляторную батарею искр
и открытого пламени.
● Разряженная аккумуляторная батарея автомобиля может за‐
мерзнуть уже при температуре
около 0 °C. Перед подключе‐
нием пусковых проводов раз‐
морозьте замерзшую аккуму‐
ляторную батарею.
● Работая с аккумуляторной ба‐ тареей одевайте защитные
очки и одежду.
● Используйте дополнительную аккумуляторную батарею с та‐
ким же номинальным напряже‐
нием (12 В). Ее емкость (Ач)
должна быть не менее емкости разряженной аккумуляторной
батареи.
● Пусковые провода должны иметь изолированные зажимы
сечением не менее 16 мм 2
(25
мм 2
для дизельных двигате‐
лей).
● Не отключайте разряженную батарею от автомобильной
сети.
● Отключите лишние потреби‐ тели тока.
● Во время запуска от внешнего источника не наклоняйтесь надаккумуляторной батареей.
● Зажимы одного провода не должны касаться зажимов дру‐
гого провода.
● При запуске от вспомогатель‐ ной батареи автомобили не
должны касаться друг друга.
● Затянуть стояночный тормоз, установить рычаг переключе‐
ния механической коробки пе‐
редач в нейтральное положе‐ние, установить рычаг пере‐
ключения автоматической ко‐
робки передач в положение P.
● Снимите защитные колпачки с положительных клемм обеихаккумуляторных батарей.
Порядок подключения проводов:
1. Подключите красный провод к "положительной" клемме вспо‐
могательной АКБ.
2. Другой конец красного провода подключите к "положительной"
клемме разрядившейся АКБ.

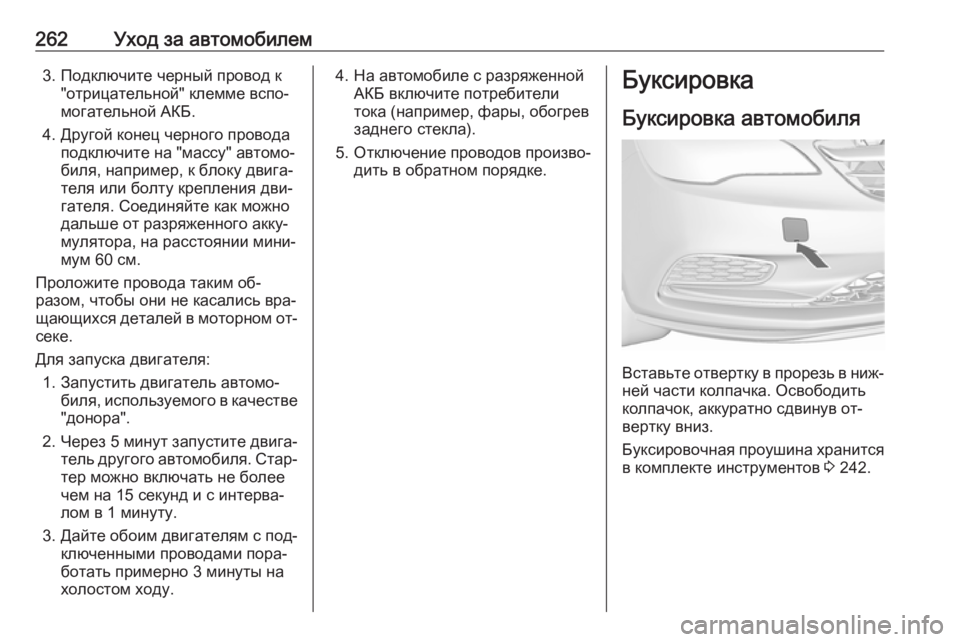

262Уход за автомобилем3. Подключите черный провод к"отрицательной" клемме вспо‐
могательной АКБ.
4. Другой конец черного провода подключите на "массу" автомо‐
биля, например, к блоку двига‐
теля или болту крепления дви‐ гателя. Соединяйте как можно
дальше от разряженного акку‐
мулятора, на расстоянии мини‐
мум 60 см.
Проложите провода таким об‐
разом, чтобы они не касались вра‐
щающихся деталей в моторном от‐
секе.
Для запуска двигателя: 1. Запустить двигатель автомо‐ биля, используемого в качестве"донора".
2. Через 5 минут запустите двига‐ тель другого автомобиля. Стар‐
тер можно включать не более
чем на 15 секунд и с интерва‐
лом в 1 минуту.
3. Дайте обоим двигателям с под‐ ключенными проводами пора‐
ботать примерно 3 минуты на
холостом ходу.4. На автомобиле с разряженной АКБ включите потребители
тока (например, фары, обогрев
заднего стекла).
5. Отключение проводов произво‐
дить в обратном порядке.Буксировка
Буксировка автомобиля
Вставьте отвертку в прорезь в ниж‐
ней части колпачка. Освободить
колпачок, аккуратно сдвинув от‐
вертку вниз.
Буксировочная проушина хранится в комплекте инструментов 3 242.
