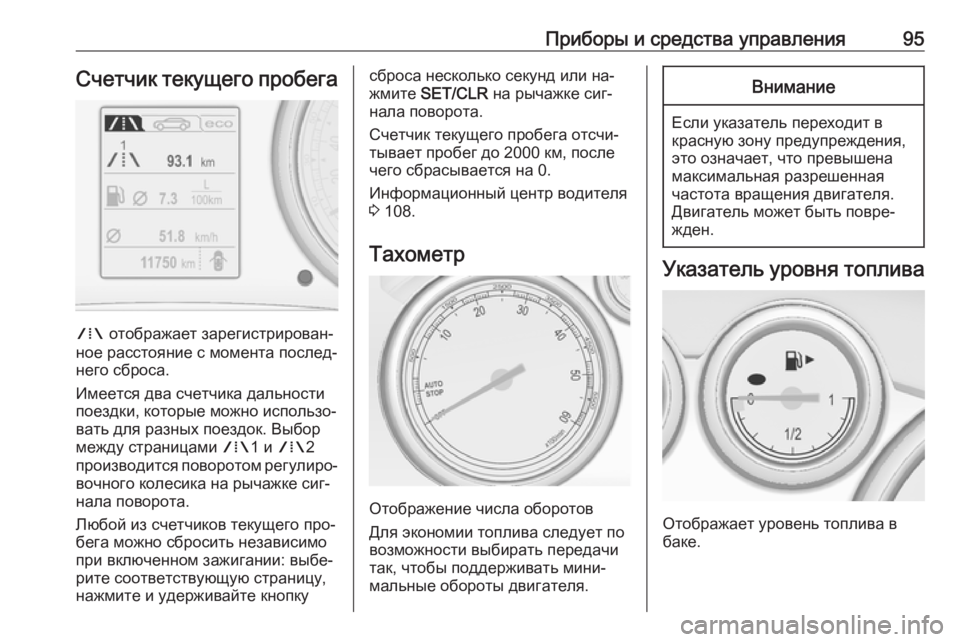

Приборы и средства управления95Счетчик текущего пробега
W отображает зарегистрирован‐
ное расстояние с момента послед‐
него сброса.
Имеется два счетчика дальности
поездки, которые можно использо‐
вать для разных поездок. Выбор
между страницами W1 и W 2
производится поворотом регулиро‐
вочного колесика на рычажке сиг‐
нала поворота.
Любой из счетчиков текущего про‐
бега можно сбросить независимо
при включенном зажигании: выбе‐
рите соответствующую страницу,
нажмите и удерживайте кнопку
сброса несколько секунд или на‐
жмите SET/CLR на рычажке сиг‐
нала поворота.
Счетчик текущего пробега отсчи‐
тывает пробег до 2000 км, после
чего сбрасывается на 0.
Информационный центр водителя
3 108.
Тахометр
Отображение числа оборотов
Для экономии топлива следует по
возможности выбирать передачи
так, чтобы поддерживать мини‐ мальные обороты двигателя.
Внимание
Если указатель переходит вкрасную зону предупреждения,
это означает, что превышена
максимальная разрешенная
частота вращения двигателя.
Двигатель может быть повре‐
жден.
Указатель уровня топлива
Отображает уровень топлива в
баке.

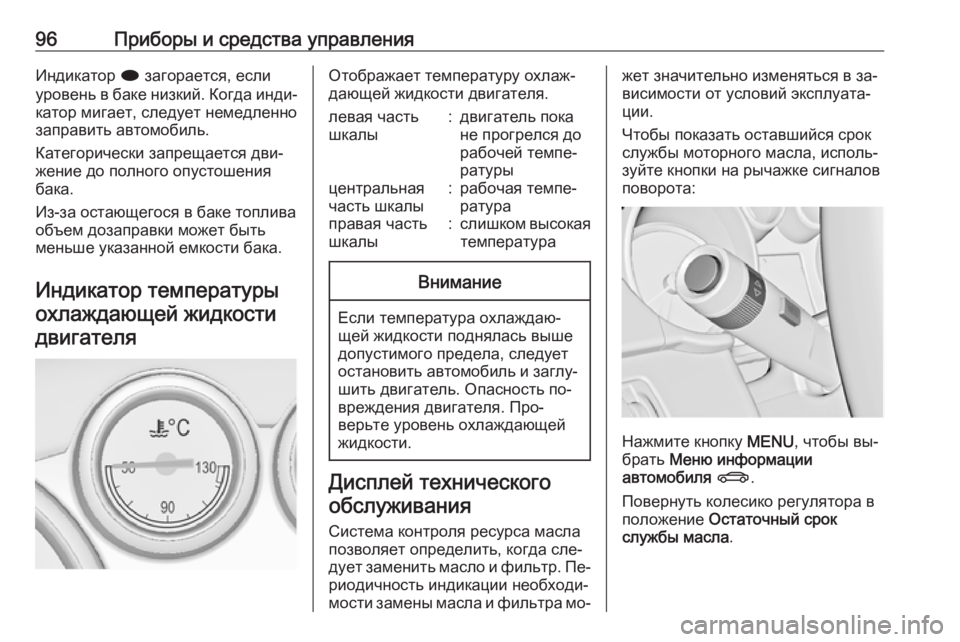

96Приборы и средства управленияИндикатор i загорается, если
уровень в баке низкий. Когда инди‐
катор мигает, следует немедленно
заправить автомобиль.
Категорически запрещается дви‐
жение до полного опустошения
бака.
Из-за остающегося в баке топлива
объем дозаправки может быть
меньше указанной емкости бака.
Индикатор температуры охлаждающей жидкостидвигателяОтображает температуру охлаж‐
дающей жидкости двигателя.левая часть
шкалы:двигатель пока
не прогрелся до
рабочей темпе‐
ратурыцентральная
часть шкалы:рабочая темпе‐
ратураправая часть
шкалы:слишком высокая температураВнимание
Если температура охлаждаю‐
щей жидкости поднялась выше
допустимого предела, следует
остановить автомобиль и заглу‐ шить двигатель. Опасность по‐
вреждения двигателя. Про‐
верьте уровень охлаждающей
жидкости.
Дисплей технического
обслуживания
Система контроля ресурса масла
позволяет определить, когда сле‐
дует заменить масло и фильтр. Пе‐
риодичность индикации необходи‐
мости замены масла и фильтра мо‐
жет значительно изменяться в за‐
висимости от условий эксплуата‐
ции.
Чтобы показать оставшийся срок
службы моторного масла, исполь‐
зуйте кнопки на рычажке сигналов
поворота:
Нажмите кнопку MENU, чтобы вы‐
брать Меню информации
автомобиля X .
Повернуть колесико регулятора в
положение Остаточный срок
службы масла .

Приборы и средства управления97

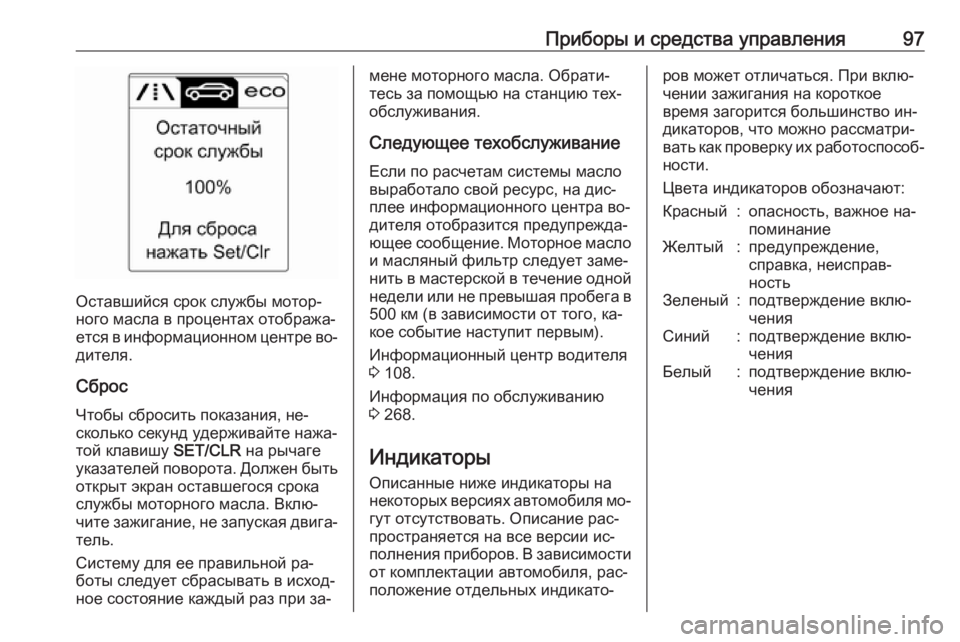

Оставшийся срок службы мотор‐
ного масла в процентах отобража‐
ется в информационном центре во‐
дителя.
Сброс
Чтобы сбросить показания, не‐
сколько секунд удерживайте нажа‐
той клавишу SET/CLR на рычаге
указателей поворота. Должен быть
открыт экран оставшегося срока службы моторного масла. Вклю‐чите зажигание, не запуская двига‐ тель.
Систему для ее правильной ра‐ боты следует сбрасывать в исход‐
ное состояние каждый раз при за‐
мене моторного масла. Обрати‐
тесь за помощью на станцию тех‐
обслуживания.
Следующее техобслуживание Если по расчетам системы масло
выработало свой ресурс, на дис‐
плее информационного центра во‐
дителя отобразится предупрежда‐
ющее сообщение. Моторное масло и масляный фильтр следует заме‐
нить в мастерской в течение одной
недели или не превышая пробега в
500 км (в зависимости от того, ка‐
кое событие наступит первым).
Информационный центр водителя
3 108.
Информация по обслуживанию
3 268.
Индикаторы
Описанные ниже индикаторы на
некоторых версиях автомобиля мо‐ гут отсутствовать. Описание рас‐
пространяется на все версии ис‐
полнения приборов. В зависимости
от комплектации автомобиля, рас‐
положение отдельных индикато‐ров может отличаться. При вклю‐
чении зажигания на короткое
время загорится большинство ин‐
дикаторов, что можно рассматри‐ вать как проверку их работоспособ‐
ности.
Цвета индикаторов обозначают:Красный:опасность, важное на‐
поминаниеЖелтый:предупреждение,
справка, неисправ‐
ностьЗеленый:подтверждение вклю‐
ченияСиний:подтверждение вклю‐
ченияБелый:подтверждение вклю‐
чения

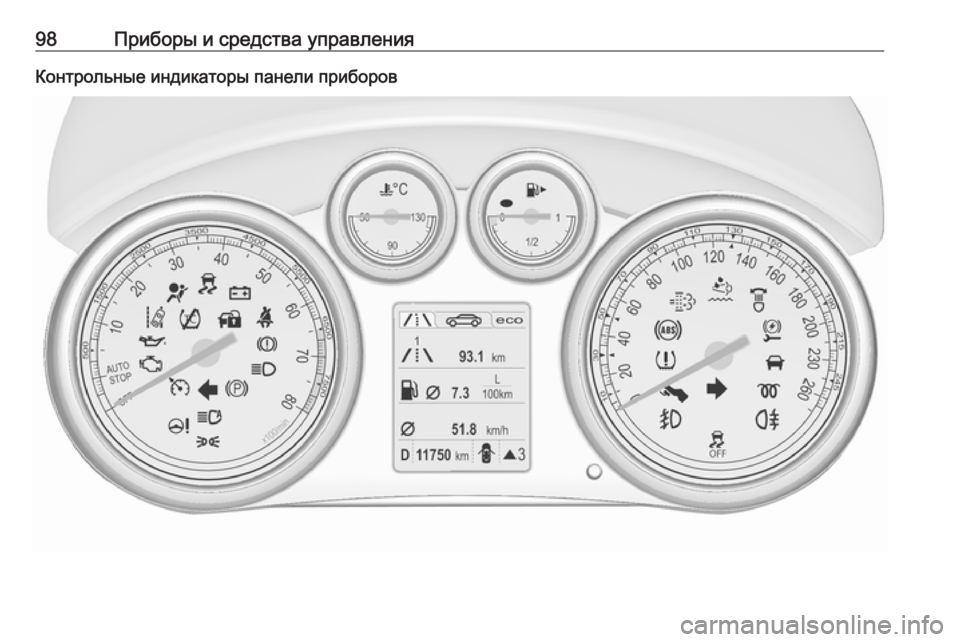

98Приборы и средства управленияКонтрольные индикаторы панели приборов

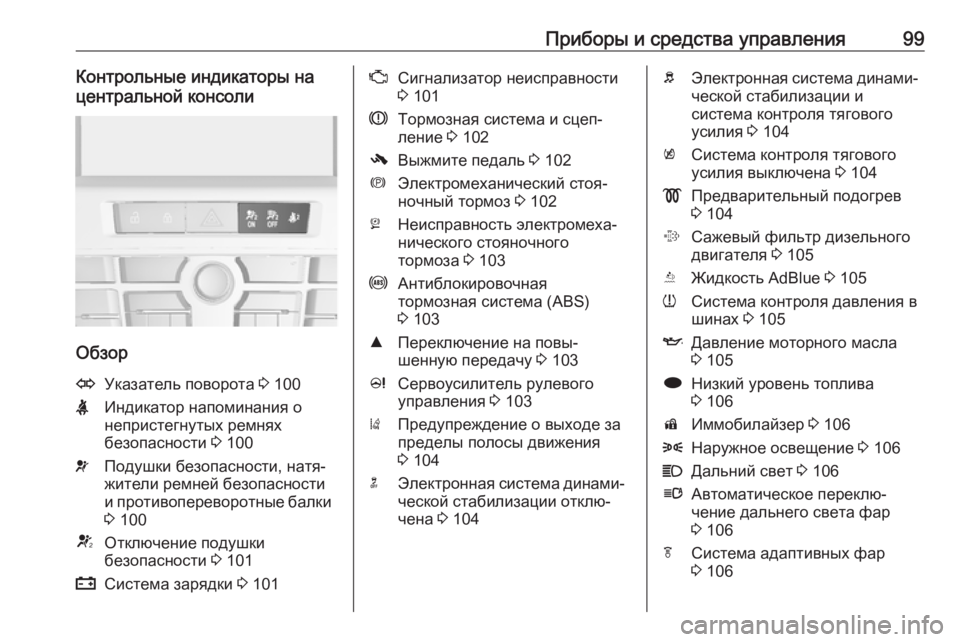

Приборы и средства управления99Контрольные индикаторы на
центральной консоли
Обзор
OУказатель поворота 3 100XИндикатор напоминания о
непристегнутых ремнях
безопасности 3 100vПодушки безопасности, натя‐
жители ремней безопасности
и противопереворотные балки 3 100VОтключение подушки
безопасности 3 101pСистема зарядки 3 101ZСигнализатор неисправности
3 101RТормозная система и сцеп‐
ление 3 102-Выжмите педаль 3 102mЭлектромеханический стоя‐
ночный тормоз 3 102jНеисправность электромеха‐
нического стояночного
тормоза 3 103uАнтиблокировочная
тормозная система (ABS)
3 103RПереключение на повы‐
шенную передачу 3 103cСервоусилитель рулевого
управления 3 103)Предупреждение о выходе за
пределы полосы движения
3 104nЭлектронная система динами‐
ческой стабилизации отклю‐
чена 3 104bЭлектронная система динами‐
ческой стабилизации и
система контроля тягового
усилия 3 104kСистема контроля тягового
усилия выключена 3 104!Предварительный подогрев
3 104%Сажевый фильтр дизельного
двигателя 3 105YЖидкость AdBlue 3 105wСистема контроля давления в
шинах 3 105IДавление моторного масла
3 105iНизкий уровень топлива
3 106dИммобилайзер 3 1068Наружное освещение 3 106CДальний свет 3 106lАвтоматическое переклю‐
чение дальнего света фар
3 106fСистема адаптивных фар
3 106

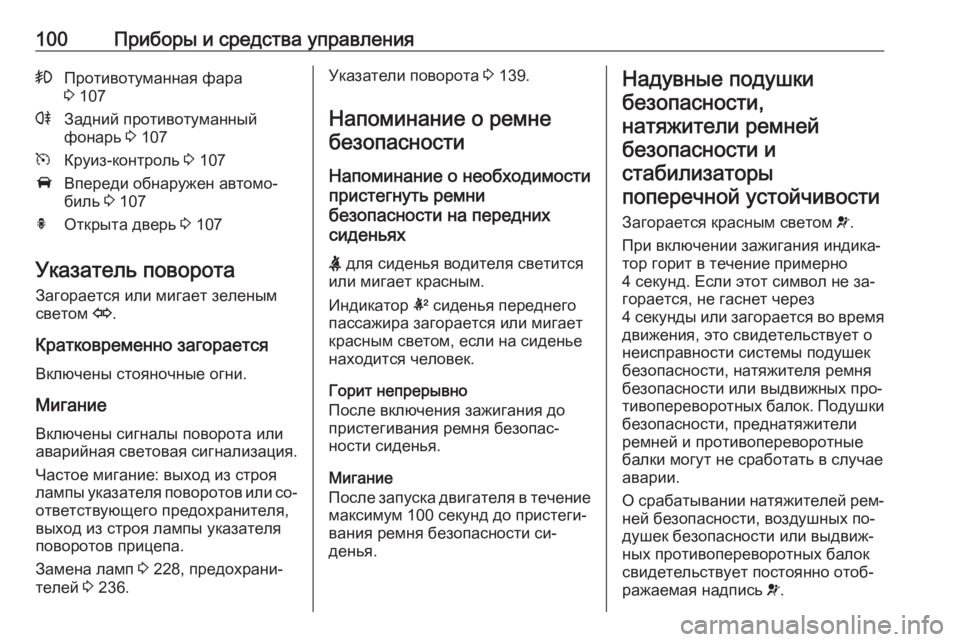

100Приборы и средства управления>Противотуманная фара
3 107rЗадний противотуманный
фонарь 3 107mКруиз-контроль 3 107AВпереди обнаружен автомо‐
биль 3 107hОткрыта дверь 3 107
Указатель поворота
Загорается или мигает зеленым
светом O.
Кратковременно загорается Включены стояночные огни.
Мигание
Включены сигналы поворота или
аварийная световая сигнализация.
Частое мигание: выход из строя
лампы указателя поворотов или со‐ ответствующего предохранителя,
выход из строя лампы указателя поворотов прицепа.
Замена ламп 3 228, предохрани‐
телей 3 236.
Указатели поворота 3 139.
Напоминание о ремне безопасности
Напоминание о необходимости
пристегнуть ремни
безопасности на передних
сиденьях
X для сиденья водителя светится
или мигает красным.
Индикатор k сиденья переднего
пассажира загорается или мигает
красным светом, если на сиденье находится человек.
Горит непрерывно
После включения зажигания до
пристегивания ремня безопас‐
ности сиденья.
Мигание
После запуска двигателя в течение
максимум 100 секунд до пристеги‐
вания ремня безопасности си‐
денья.Надувные подушки
безопасности,
натяжители ремней
безопасности и
стабилизаторы поперечной устойчивости
Загорается красным светом v.
При включении зажигания индика‐ тор горит в течение примерно
4 секунд. Если этот символ не за‐
горается, не гаснет через
4 секунды или загорается во время движения, это свидетельствует о
неисправности системы подушек
безопасности, натяжителя ремня
безопасности или выдвижных про‐ тивопереворотных балок. Подушки
безопасности, преднатяжители
ремней и противопереворотные
балки могут не сработать в случае
аварии.
О срабатывании натяжителей рем‐
ней безопасности, воздушных по‐
душек безопасности или выдвиж‐ ных противопереворотных балок
свидетельствует постоянно отоб‐
ражаемая надпись v.

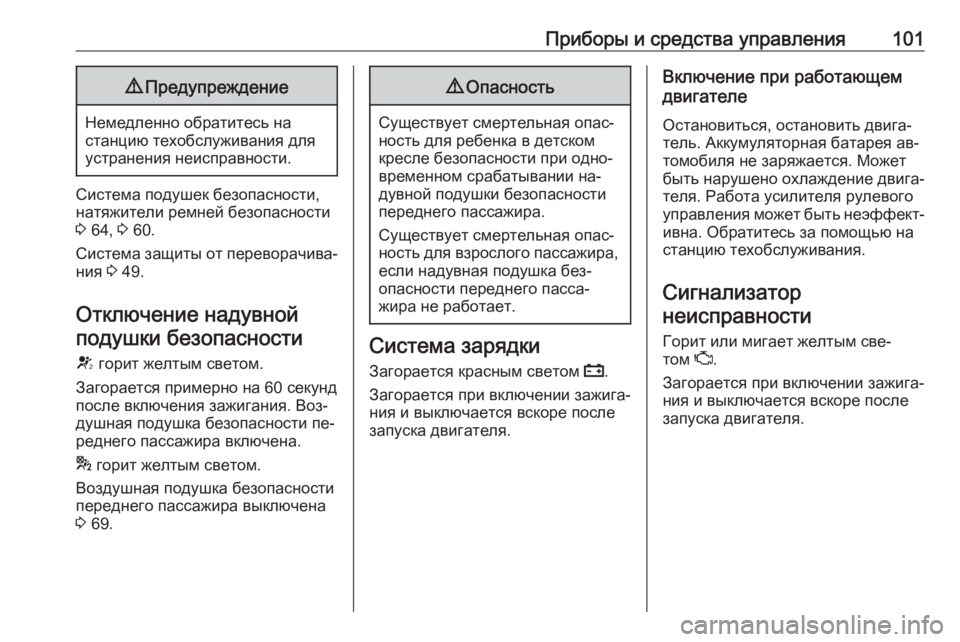

Приборы и средства управления1019Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Система подушек безопасности,
натяжители ремней безопасности
3 64, 3 60.
Система защиты от переворачива‐ ния 3 49.
Отключение надувной подушки безопасности
V горит желтым светом.
Загорается примерно на 60 секунд
после включения зажигания. Воз‐
душная подушка безопасности пе‐
реднего пассажира включена.
* горит желтым светом.
Воздушная подушка безопасности
переднего пассажира выключена
3 69.
9 Опасность
Существует смертельная опас‐
ность для ребенка в детском
кресле безопасности при одно‐
временном срабатывании на‐
дувной подушки безопасности
переднего пассажира.
Существует смертельная опас‐
ность для взрослого пассажира, если надувная подушка без‐
опасности переднего пасса‐
жира не работает.
Система зарядки
Загорается красным светом p.
Загорается при включении зажига‐ ния и выключается вскоре после
запуска двигателя.
Включение при работающем
двигателе
Остановиться, остановить двига‐тель. Аккумуляторная батарея ав‐
томобиля не заряжается. Может
быть нарушено охлаждение двига‐ теля. Работа усилителя рулевого
управления может быть неэффект‐
ивна. Обратитесь за помощью на
станцию техобслуживания.
Сигнализатор неисправности
Горит или мигает желтым све‐
том Z.
Загорается при включении зажига‐
ния и выключается вскоре после
запуска двигателя.

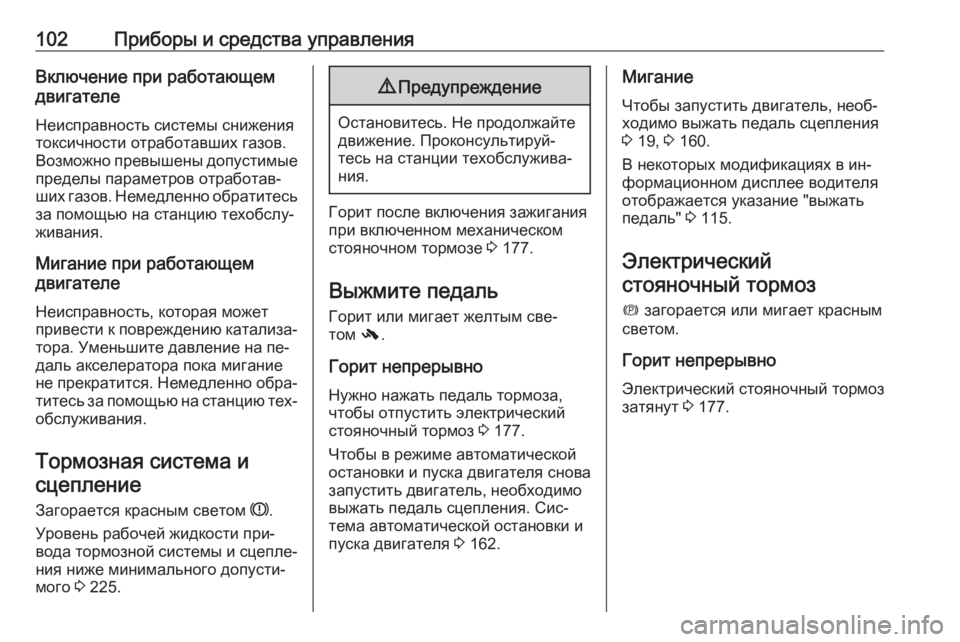

102Приборы и средства управленияВключение при работающем
двигателе
Неисправность системы снижения
токсичности отработавших газов.
Возможно превышены допустимые пределы параметров отработав‐
ших газов. Немедленно обратитесь
за помощью на станцию техобслу‐ живания.
Мигание при работающем
двигателе
Неисправность, которая может
привести к повреждению катализа‐ тора. Уменьшите давление на пе‐
даль акселератора пока мигание
не прекратится. Немедленно обра‐ титесь за помощью на станцию тех‐
обслуживания.
Тормозная система исцепление
Загорается красным светом R.
Уровень рабочей жидкости при‐
вода тормозной системы и сцепле‐ ния ниже минимального допусти‐
мого 3 225.9 Предупреждение
Остановитесь. Не продолжайте
движение. Проконсультируй‐
тесь на станции техобслужива‐ ния.
Горит после включения зажигания
при включенном механическом
стояночном тормозе 3 177.
Выжмите педаль Горит или мигает желтым све‐
том -.
Горит непрерывно
Нужно нажать педаль тормоза,
чтобы отпустить электрический
стояночный тормоз 3 177.
Чтобы в режиме автоматической
остановки и пуска двигателя снова
запустить двигатель, необходимо
выжать педаль сцепления. Сис‐ тема автоматической остановки ипуска двигателя 3 162.
Мигание
Чтобы запустить двигатель, необ‐
ходимо выжать педаль сцепления
3 19, 3 160.
В некоторых модификациях в ин‐
формационном дисплее водителя
отображается указание "выжать
педаль" 3 115.
Электрический
стояночный тормоз
m загорается или мигает красным
светом.
Горит непрерывно
Электрический стояночный тормоз
затянут 3 177.
