2016 OPEL CASCADA Инструкция по эксплуатации (in Russian)

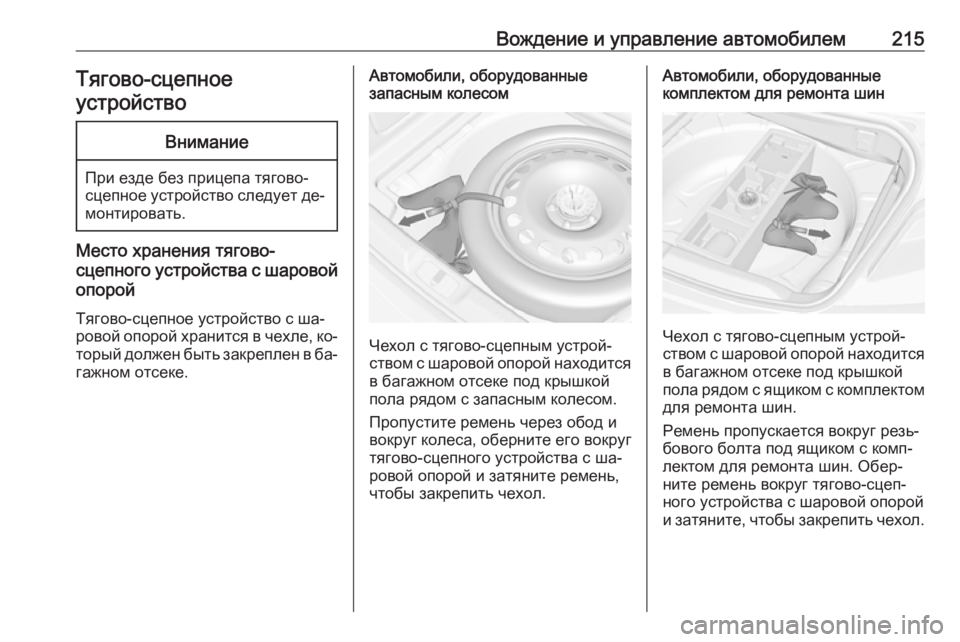

Вождение и управление автомобилем215Тягово-сцепное
устройствоВнимание
При езде без прицепа тягово-
сцепное устройство следует де‐ монтировать.
Место хранения тягово-
сцепного устройства с шаровой
опорой
Тягово-сцепное устройство с ша‐ровой опорой хранится в чехле, ко‐ торый должен быть закреплен в ба‐
гажном отсеке.
Автомобили, оборудованные
запасным колесом
Чехол с тягово-сцепным устрой‐
ством с шаровой опорой находится
в багажном отсеке под крышкой
пола рядом с запасным колесом.
Пропустите ремень через обод и
вокруг колеса, оберните его вокруг
тягово-сцепного устройства с ша‐
ровой опорой и затяните ремень,
чтобы закрепить чехол.
Автомобили, оборудованные
комплектом для ремонта шин
Чехол с тягово-сцепным устрой‐
ством с шаровой опорой находится
в багажном отсеке под крышкой
пола рядом с ящиком с комплектом для ремонта шин.
Ремень пропускается вокруг резь‐
бового болта под ящиком с комп‐
лектом для ремонта шин. Обер‐
ните ремень вокруг тягово-сцеп‐
ного устройства с шаровой опорой
и затяните, чтобы закрепить чехол.

216Вождение и управление автомобилемАвтомобили с плоским полом
багажного отсека
Чехол с тягово-сцепным устрой‐
ством с шаровой опорой хранится
в багажном отсеке справа на полу.
Пропустите ремень через правый
задний люверс, оберните его
дважды вокруг тягово-сцепного ус‐
тройства с шаровой опорой и затя‐ ните ремень, чтобы закрепить че‐
хол.
Установка тягово-сцепного
устройства с шаровой опорой
Отцепите и сложите гнездо. Сни‐
мите заглушку с отверстия для тя‐ гово-сцепного устройства и
спрячьте ее.
Проверка натяжения
тягово-сцепного устройства
● Красная метка на поворотной
ручке должна смотреть в сто‐
рону зеленой метки на устрой‐
стве.
● Зазор между поворотной руч‐ кой и сцепной тягой с шаровой
опорой должен быть равен
примерно 6 мм.
● Ключ должен находиться в положении c.

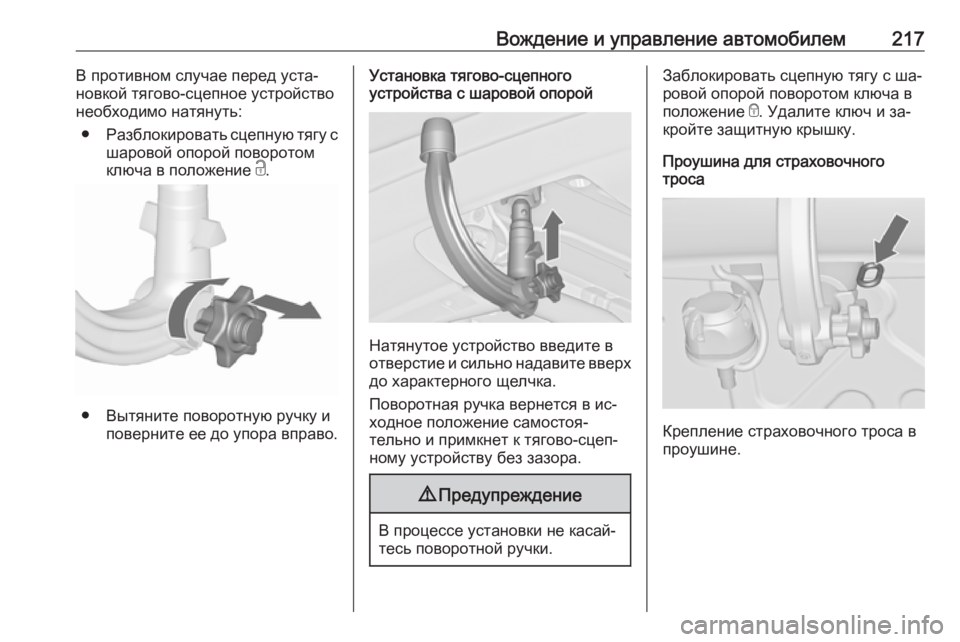

Вождение и управление автомобилем217В противном случае перед уста‐
новкой тягово-сцепное устройство
необходимо натянуть:
● Разблокировать сцепную тягу с
шаровой опорой поворотом
ключа в положение c.
● Вытяните поворотную ручку и
поверните ее до упора вправо.
Установка тягово-сцепного
устройства с шаровой опорой
Натянутое устройство введите в
отверстие и сильно надавите вверх до характерного щелчка.
Поворотная ручка вернется в ис‐
ходное положение самостоя‐
тельно и примкнет к тягово-сцеп‐
ному устройству без зазора.
9 Предупреждение
В процессе установки не касай‐
тесь поворотной ручки.
Заблокировать сцепную тягу с ша‐
ровой опорой поворотом ключа в
положение e. Удалите ключ и за‐
кройте защитную крышку.
Проушина для страховочного
троса
Крепление страховочного троса в
проушине.

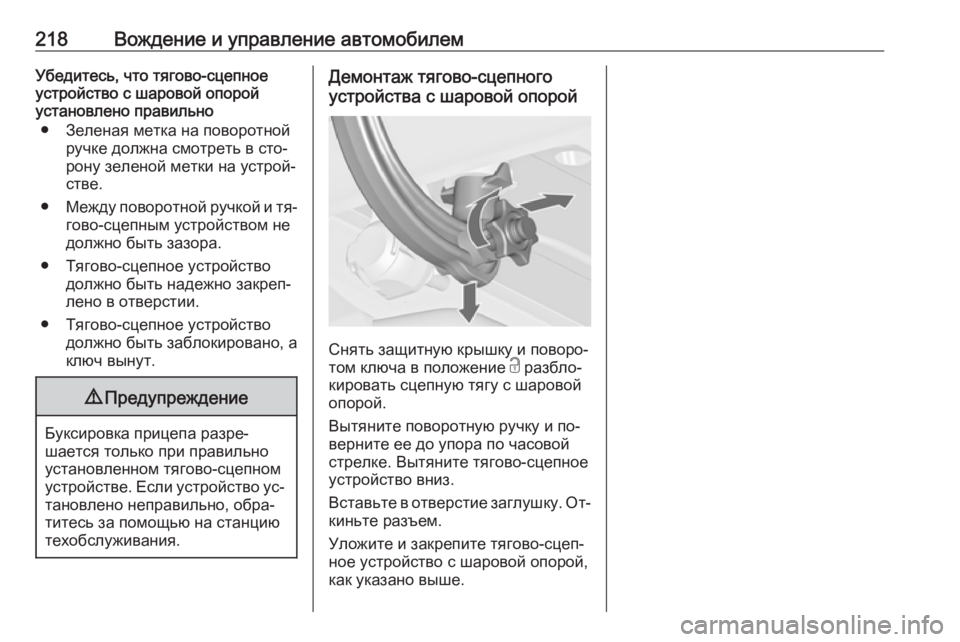

218Вождение и управление автомобилемУбедитесь, что тягово-сцепное
устройство с шаровой опорой
установлено правильно
● Зеленая метка на поворотной ручке должна смотреть в сто‐
рону зеленой метки на устрой‐
стве.
● Между поворотной ручкой и тя‐
гово-сцепным устройством не должно быть зазора.
● Тягово-сцепное устройство должно быть надежно закреп‐
лено в отверстии.
● Тягово-сцепное устройство должно быть заблокировано, а
ключ вынут.9 Предупреждение
Буксировка прицепа разре‐
шается только при правильно
установленном тягово-сцепном
устройстве. Если устройство ус‐ тановлено неправильно, обра‐
титесь за помощью на станцию
техобслуживания.
Демонтаж тягово-сцепного
устройства с шаровой опорой
Снять защитную крышку и поворо‐
том ключа в положение c разбло‐
кировать сцепную тягу с шаровой
опорой.
Вытяните поворотную ручку и по‐
верните ее до упора по часовой стрелке. Вытяните тягово-сцепное
устройство вниз.
Вставьте в отверстие заглушку. От‐ киньте разъем.
Уложите и закрепите тягово-сцеп‐
ное устройство с шаровой опорой,
как указано выше.

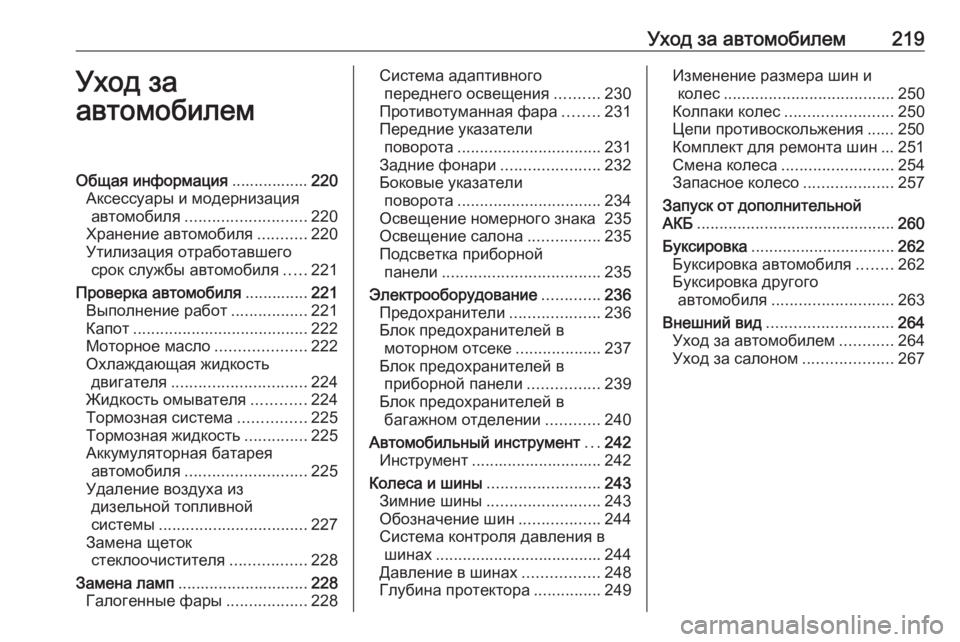

Уход за автомобилем219Уход за
автомобилемОбщая информация .................220
Аксессуары и модернизация автомобиля ........................... 220
Хранение автомобиля ...........220
Утилизация отработавшего срок службы автомобиля .....221
Проверка автомобиля ..............221
Выполнение работ .................221
Капот ....................................... 222
Моторное масло ....................222
Охлаждающая жидкость двигателя .............................. 224
Жидкость омывателя ............224
Тормозная система ...............225
Тормозная жидкость ..............225
Аккумуляторная батарея автомобиля ........................... 225
Удаление воздуха из дизельной топливной
системы ................................. 227
Замена щеток стеклоочистителя .................228
Замена ламп ............................. 228
Галогенные фары ..................228Система адаптивного
переднего освещения ..........230
Противотуманная фара ........231
Передние указатели поворота ................................ 231
Задние фонари ......................232
Боковые указатели поворота ................................ 234
Освещение номерного знака 235
Освещение салона ................235
Подсветка приборной панели ................................... 235
Электрооборудование .............236
Предохранители ....................236
Блок предохранителей в моторном отсеке ...................237
Блок предохранителей в приборной панели ................239
Блок предохранителей в багажном отделении ............240
Автомобильный инструмент ...242
Инструмент ............................. 242
Колеса и шины ......................... 243
Зимние шины ......................... 243
Обозначение шин ..................244
Система контроля давления в шинах ..................................... 244
Давление в шинах .................248
Глубина протектора ...............249Изменение размера шин и
колес ...................................... 250
Колпаки колес ........................ 250
Цепи противоскольжения ...... 250
Комплект для ремонта шин ... 251
Смена колеса ......................... 254
Запасное колесо ....................257
Запуск от дополнительной АКБ ............................................ 260
Буксировка ................................ 262
Буксировка автомобиля ........262
Буксировка другого автомобиля ........................... 263
Внешний вид ............................ 264
Уход за автомобилем ............264
Уход за салоном ....................267

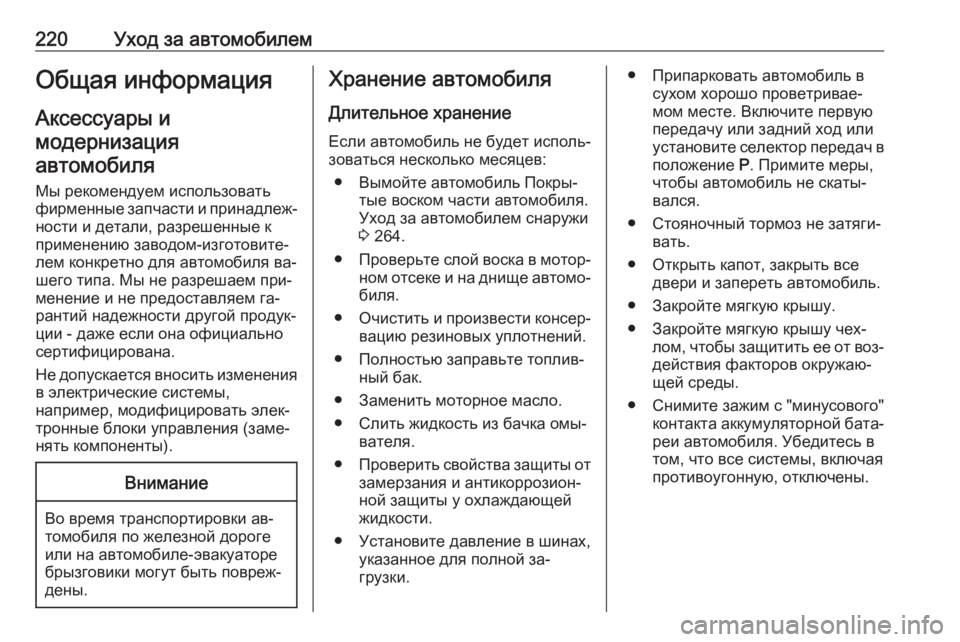

220Уход за автомобилемОбщая информацияАксессуары имодернизацияавтомобиля
Мы рекомендуем использовать
фирменные запчасти и принадлеж‐ ности и детали, разрешенные к
применению заводом-изготовите‐
лем конкретно для автомобиля ва‐
шего типа. Мы не разрешаем при‐
менение и не предоставляем га‐
рантий надежности другой продук‐
ции - даже если она официально сертифицирована.
Не допускается вносить изменения
в электрические системы,
например, модифицировать элек‐
тронные блоки управления (заме‐
нять компоненты).Внимание
Во время транспортировки ав‐
томобиля по железной дороге
или на автомобиле-эвакуаторе
брызговики могут быть повреж‐
дены.
Хранение автомобиля
Длительное хранениеЕсли автомобиль не будет исполь‐зоваться несколько месяцев:
● Вымойте автомобиль Покры‐ тые воском части автомобиля.
Уход за автомобилем снаружи
3 264.
● Проверьте слой воска в мотор‐
ном отсеке и на днище автомо‐
биля.
● Очистить и произвести консер‐
вацию резиновых уплотнений.
● Полностью заправьте топлив‐ ный бак.
● Заменить моторное масло. ● Слить жидкость из бачка омы‐ вателя.
● Проверить свойства защиты от
замерзания и антикоррозион‐
ной защиты у охлаждающей
жидкости.
● Установите давление в шинах, указанное для полной за‐
грузки.● Припарковать автомобиль в сухом хорошо проветривае‐
мом месте. Включите первую передачу или задний ход или
установите селектор передач в положение Р. Примите меры,
чтобы автомобиль не скаты‐
вался.
● Стояночный тормоз не затяги‐ вать.
● Открыть капот, закрыть все двери и запереть автомобиль.
● Закройте мягкую крышу.
● Закройте мягкую крышу чех‐ лом, чтобы защитить ее от воз‐
действия факторов окружаю‐
щей среды.
● Снимите зажим с "минусового" контакта аккумуляторной бата‐реи автомобиля. Убедитесь в
том, что все системы, включая
противоугонную, отключены.

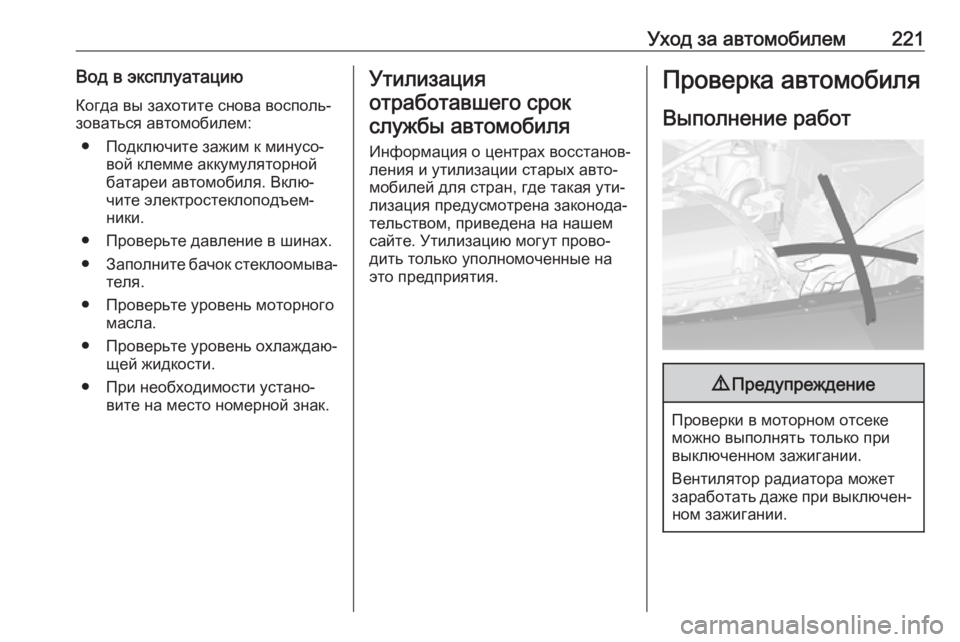

Уход за автомобилем221Вод в эксплуатациюКогда вы захотите снова восполь‐
зоваться автомобилем:
● Подключите зажим к минусо‐ вой клемме аккумуляторнойбатареи автомобиля. Вклю‐
чите электростеклоподъем‐
ники.
● Проверьте давление в шинах.
● Заполните бачок стеклоомыва‐
теля.
● Проверьте уровень моторного масла.
● Проверьте уровень охлаждаю‐ щей жидкости.
● При необходимости устано‐ вите на место номерной знак.Утилизация
отработавшего срокслужбы автомобиля
Информация о центрах восстанов‐
ления и утилизации старых авто‐
мобилей для стран, где такая ути‐
лизация предусмотрена законода‐
тельством, приведена на нашем
сайте. Утилизацию могут прово‐
дить только уполномоченные на
это предприятия.Проверка автомобиля
Выполнение работ9 Предупреждение
Проверки в моторном отсеке
можно выполнять только при
выключенном зажигании.
Вентилятор радиатора может
заработать даже при выключен‐ ном зажигании.

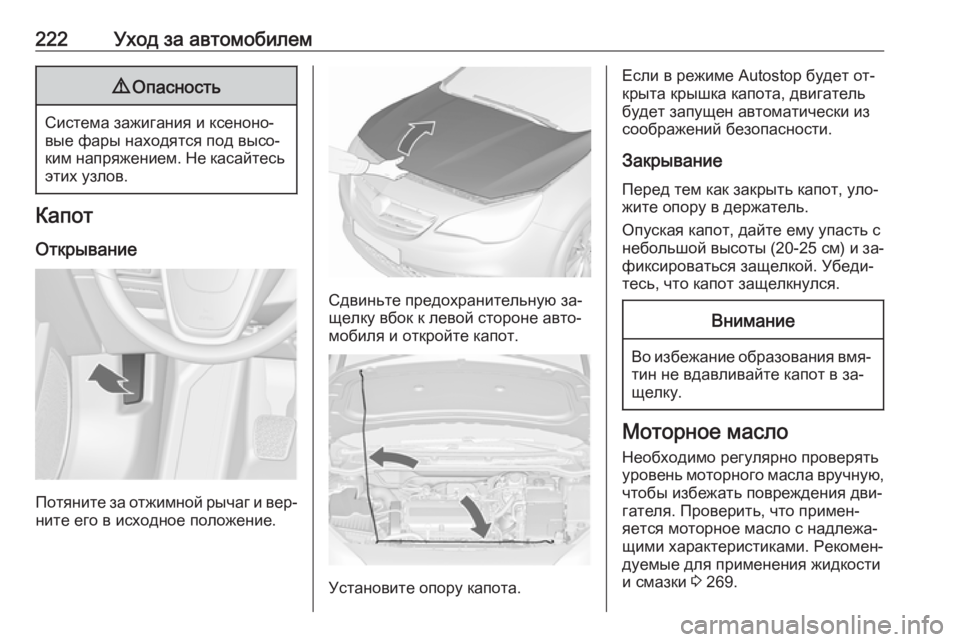

222Уход за автомобилем9Опасность
Система зажигания и ксеноно‐
вые фары находятся под высо‐
ким напряжением. Не касайтесь этих узлов.
Капот
Открывание
Потяните за отжимной рычаг и вер‐
ните его в исходное положение.
Сдвиньте предохранительную за‐
щелку вбок к левой стороне авто‐
мобиля и откройте капот.
Установите опору капота.
Если в режиме Autostop будет от‐
крыта крышка капота, двигатель
будет запущен автоматически из соображений безопасности.
Закрывание Перед тем как закрыть капот, уло‐
жите опору в держатель.
Опуская капот, дайте ему упасть с
небольшой высоты (20- 25 см) и за‐
фиксироваться защелкой. Убеди‐ тесь, что капот защелкнулся.Внимание
Во избежание образования вмя‐ тин не вдавливайте капот в за‐
щелку.
Моторное масло
Необходимо регулярно проверять
уровень моторного масла вручную,
чтобы избежать повреждения дви‐
гателя. Проверить, что примен‐
яется моторное масло с надлежа‐
щими характеристиками. Рекомен‐
дуемые для применения жидкости
и смазки 3 269.
