Уход за автомобилем239№Электрическая цепь48Вентилятор радиатора49Топливный насос50Автоматическая регулировка
наклона света, система адап‐
тивного головного освещения51–52Вспомогательный отопитель дизельного двигателя53Модуль управления коробкой
передач, модуль управления
двигателем54Вакуумный насос, комбинация
приборов, вентиляторы
системы отопления, система
кондиционирования воздуха
После замены перегоревших пре‐
дохранителей следует закрыть
крышку блока предохранителей и зафиксировать ее, нажав сверху.
Если крышка коробки предохрани‐
телей закрыта неправильно, воз‐
можно возникновение неисправ‐
ностей.

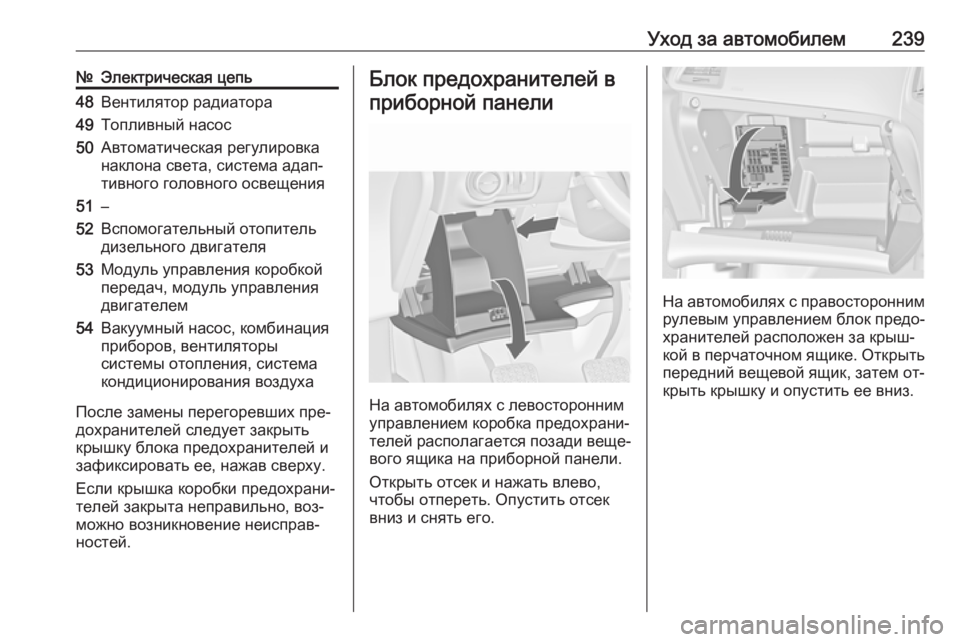

Блок предохранителей в
приборной панели
На автомобилях с левосторонним
управлением коробка предохрани‐
телей располагается позади веще‐
вого ящика на приборной панели.
Открыть отсек и нажать влево,
чтобы отпереть. Опустить отсек
вниз и снять его.
На автомобилях с правосторонним
рулевым управлением блок предо‐
хранителей расположен за крыш‐ кой в перчаточном ящике. Открыть
передний вещевой ящик, затем от‐ крыть крышку и опустить ее вниз.

240Уход за автомобилем№Электрическая цепь1Дисплеи2Модуль управления кузовным
оборудованием, наружные
световые приборы3Модуль управления кузовным
оборудованием, наружные
световые приборы4Информационно-развлека‐
тельная система5Информационно-развлека‐
тельная система, инструмент6Розетка, прикуриватель7Розетка электропитания№Электрическая цепь8Модуль управления кузовным
оборудованием, ближний свет,
левая фара9Модуль управления кузовным
оборудованием, ближний свет, правая фара10Блок управления кузовным
оборудованием, дверные
замки11Вентилятор системы
отопления и кондициониро‐
вания12Электропривод регулировки
сиденья водителя13Электрическая регулировка
пассажирского сиденья14Диагностический разъем15Подушка безопасности16Реле крышки багажника17Кондиционер18Сервисная диагностика19Модуль управления кузовным
оборудованием, стоп-сигналы,
задние фонари, светильники
салона№Электрическая цепь20–21Щиток приборов22Система зажигания23Блок управления кузовным
оборудованием24Блок управления кузовным
оборудованием25–26Розетка для аксессуаров в
багажнике

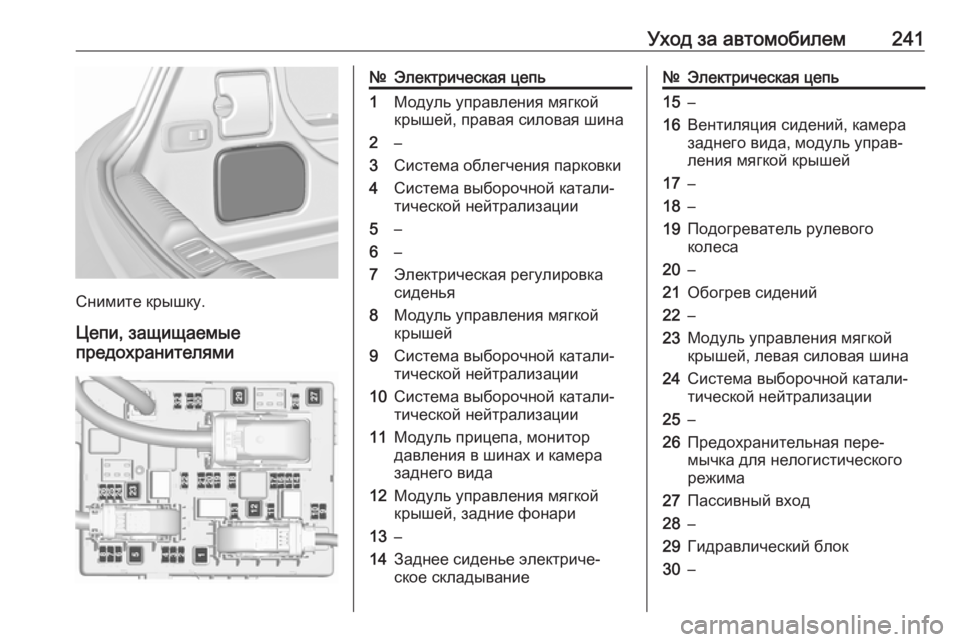

Блок предохранителей в
багажном отделении
Блок предохранителей находится
под крышкой на левой стенке ба‐
гажного отделения.

Уход за автомобилем241
Снимите крышку.
Цепи, защищаемые
предохранителями
№Электрическая цепь1Модуль управления мягкой
крышей, правая силовая шина2–3Система облегчения парковки4Система выборочной катали‐
тической нейтрализации5–6–7Электрическая регулировка
сиденья8Модуль управления мягкой
крышей9Система выборочной катали‐
тической нейтрализации10Система выборочной катали‐
тической нейтрализации11Модуль прицепа, монитор
давления в шинах и камера
заднего вида12Модуль управления мягкой
крышей, задние фонари13–14Заднее сиденье электриче‐
ское складывание№Электрическая цепь15–16Вентиляция сидений, камера
заднего вида, модуль управ‐
ления мягкой крышей17–18–19Подогреватель рулевого
колеса20–21Обогрев сидений22–23Модуль управления мягкой
крышей, левая силовая шина24Система выборочной катали‐
тической нейтрализации25–26Предохранительная пере‐
мычка для нелогистического
режима27Пассивный вход28–29Гидравлический блок30–

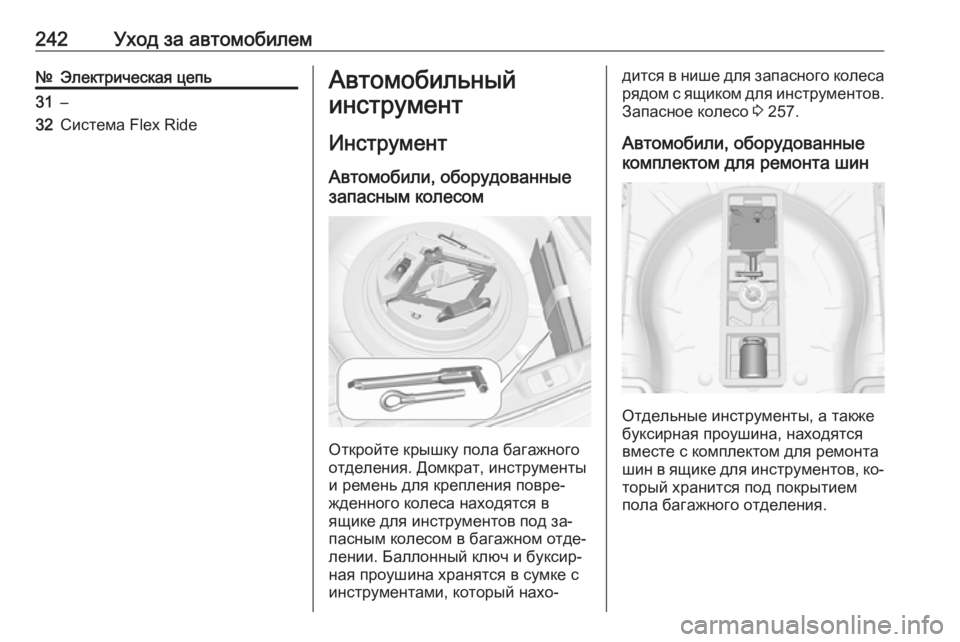

242Уход за автомобилем№Электрическая цепь31–32Система Flex RideАвтомобильный
инструмент
Инструмент Автомобили, оборудованные
запасным колесом
Откройте крышку пола багажного
отделения. Домкрат, инструменты и ремень для крепления повре‐
жденного колеса находятся в
ящике для инструментов под за‐
пасным колесом в багажном отде‐
лении. Баллонный ключ и буксир‐
ная проушина хранятся в сумке с
инструментами, который нахо‐
дится в нише для запасного колеса
рядом с ящиком для инструментов. Запасное колесо 3 257.
Автомобили, оборудованные
комплектом для ремонта шин
Отдельные инструменты, а также
буксирная проушина, находятся
вместе с комплектом для ремонта
шин в ящике для инструментов, ко‐ торый хранится под покрытием
пола багажного отделения.

Уход за автомобилем243Автомобили с комплектом для
ремонта шин и плоским полом
багажного отсека
Инструменты и буксирная про‐
ушина хранятся вместе с комплек‐
том для ремонта шин в чехле, за‐
крепленном за левый передний лю‐ верс в багажном отсеке.
Колеса и шины
Колеса
На автомобилях с дизельными
двигателями стальные колесные
диски не используются и применя‐
ются только специальные легко‐
сплавные колесные диски, спе‐
циально предназначенные для данного автомобиля.
Состояние шин, состояние
колес
Переезжайте бордюры медленно
и, по возможности, под прямым уг‐
лом. При пересечении острых кро‐
мок можно повредить шину и ко‐
лесо. Во время стоянки не прити‐
райтесь шинами к бордюру.
Регулярно осматривайте колеса на предмет повреждений. При по‐
вреждении или повышенном из‐
носе обратитесь за помощью на
станцию техобслуживания.Зимние шины
Зимние шины повышают безопас‐
ность движения при температурах
ниже 7 °C и поэтому должны уста‐
навливаться на всех колесах.
Для зимних шин разрешены все ти‐
поразмеры 3 283.
Шины типоразмера 225/55 R17 можно использовать только в каче‐ стве зимних.
На автомобилях с дизельными
двигателями стальные колесные
диски не используются и применя‐
ются только специальные легко‐
сплавные колесные диски, спе‐
циально предназначенные для данной модели автомобиля.
В тех странах, где это предусмот‐
рено правилами, установите в поле зрения водителя наклейку с инфор‐мацией о предельной скорости.

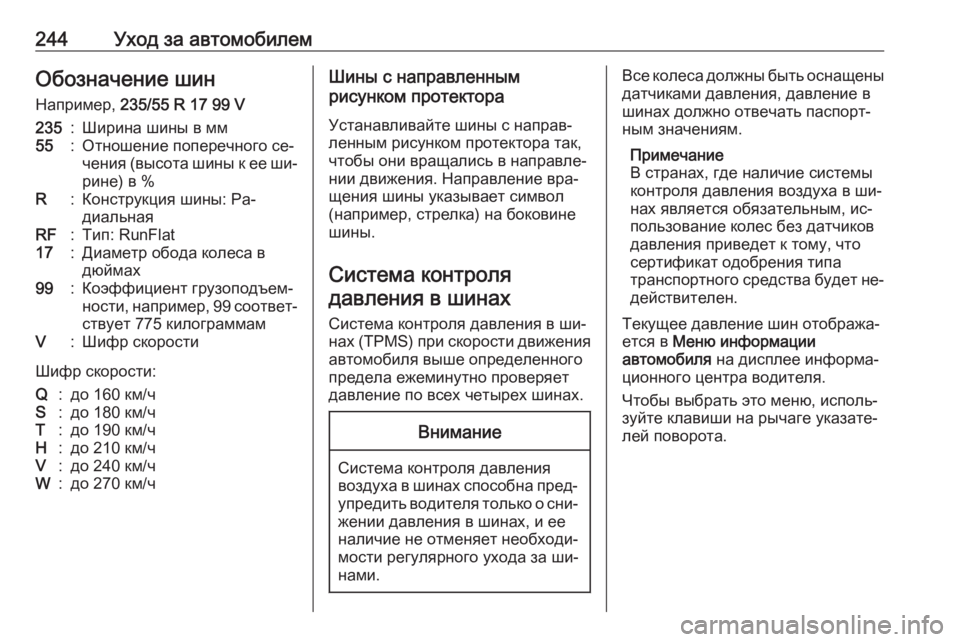

244Уход за автомобилемОбозначение шин
Например, 235/55 R 17 99 V235:Ширина шины в мм55:Отношение поперечного се‐
чения (высота шины к ее ши‐
рине) в %R:Конструкция шины: Ра‐
диальнаяRF:Тип: RunFlat17:Диаметр обода колеса в дюймах99:Коэффициент грузоподъем‐
ности, например, 99 соответ‐ ствует 775 килограммамV:Шифр скорости
Шифр скорости:
Q:до 160 км/чS:до 180 км/чT:до 190 км/чH:до 210 км/чV:до 240 км/чW:до 270 км/чШины с направленным
рисунком протектора
Устанавливайте шины с направ‐
ленным рисунком протектора так, чтобы они вращались в направле‐
нии движения. Направление вра‐
щения шины указывает символ
(например, стрелка) на боковине
шины.
Система контроля давления в шинах
Система контроля давления в ши‐
нах (TPMS) при скорости движения автомобиля выше определенного
предела ежеминутно проверяет
давление по всех четырех шинах.Внимание
Система контроля давления воздуха в шинах способна пред‐ упредить водителя только о сни‐жении давления в шинах, и ее
наличие не отменяет необходи‐
мости регулярного ухода за ши‐
нами.
Все колеса должны быть оснащены
датчиками давления, давление в
шинах должно отвечать паспорт‐
ным значениям.
Примечание
В странах, где наличие системы
контроля давления воздуха в ши‐
нах является обязательным, ис‐
пользование колес без датчиков
давления приведет к тому, что
сертификат одобрения типа
транспортного средства будет не‐ действителен.
Текущее давление шин отобража‐
ется в Меню информации
автомобиля на дисплее информа‐
ционного центра водителя.
Чтобы выбрать это меню, исполь‐
зуйте клавиши на рычаге указате‐
лей поворота.

Уход за автомобилем245

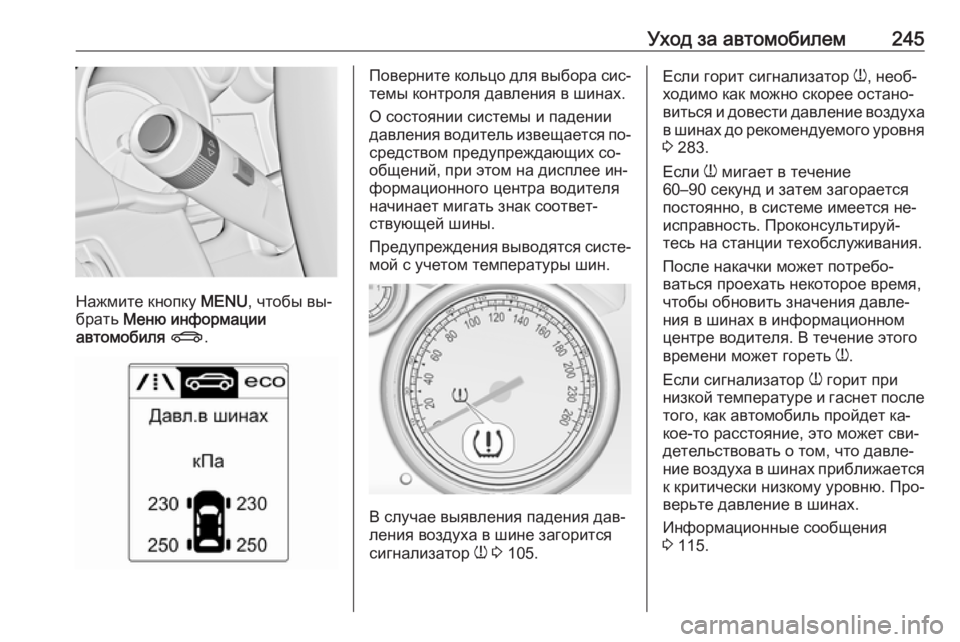

Нажмите кнопку MENU, чтобы вы‐
брать Меню информации
автомобиля X .
Поверните кольцо для выбора сис‐
темы контроля давления в шинах.
О состоянии системы и падении
давления водитель извещается по‐ средством предупреждающих со‐
общений, при этом на дисплее ин‐
формационного центра водителя
начинает мигать знак соответ‐
ствующей шины.
Предупреждения выводятся систе‐
мой с учетом температуры шин.
В случае выявления падения дав‐
ления воздуха в шине загорится
сигнализатор w 3 105.
Если горит сигнализатор
w, необ‐
ходимо как можно скорее остано‐ виться и довести давление воздуха
в шинах до рекомендуемого уровня 3 283.
Если w мигает в течение
60–90 секунд и затем загорается
постоянно, в системе имеется не‐
исправность. Проконсультируй‐
тесь на станции техобслуживания.
После накачки может потребо‐
ваться проехать некоторое время,
чтобы обновить значения давле‐
ния в шинах в информационном
центре водителя. В течение этого
времени может гореть w.
Если сигнализатор w горит при
низкой температуре и гаснет после того, как автомобиль пройдет ка‐
кое-то расстояние, это может сви‐
детельствовать о том, что давле‐
ние воздуха в шинах приближается
к критически низкому уровню. Про‐
верьте давление в шинах.
Информационные сообщения
3 115.

246Уход за автомобилемЕсли необходимо увеличить или
уменьшить давление в шинах, сле‐
дует предварительно выключить
зажигание.
Допускается устанавливать только
шины с датчиками давления. В про‐
тивном случае давление воздуха в
шинах не будет отображаться, а
сигнализатор w будет гореть по‐
стоянно.
Временное запасное колесо не
оборудовано датчиками давления.
Система контроля давления в ши‐
нах не может контролировать дав‐
ление в этих колесах. Загорится
индикатор w. При этом система
продолжит контролировать давле‐
ние в шинах остальных трех колес.
Коммерческие жидкости для ре‐
монта шин могут повредить сис‐
тему. Можно использовать рем‐
комплекты, разрешенные заводом- изготовителем.
Использование электронных при‐ боров или нахождение вблизи объ‐
ектов, транслирующих сигналы на радиочастотах, близких к частотам сигналов датчиков системы конт‐роля давления воздуха в шинах,
может привести к сбоям в работе
системы.
При каждой замене шин необхо‐
димо демонтировать и обслужи‐
вать датчики системы контроля
давления воздуха в шинах. Для
вкручивающегося датчика: заме‐
ните сердечник вентиля и уплотни‐
тельное кольцо. Для датчика на за‐ жимах: замените весь вентиль.
Загруженность автомобиля Давление воздуха в шинах должно
соответствовать максимально до‐
пустимой нагрузке, указанной в та‐
блице 3 283. Выберите необходи‐
мое значение параметра в меню " Нагрузка на шины " на дисплее ин‐
формационного центра водителя
3 108. Система будет использо‐
вать это значение для выдачи
предупреждений о падении давле‐
ния.
Меню Нагрузка на шины выводится
на экран только на стоянке с при‐
веденным в действие стояночным
тормозом. В автомобилях с авто‐матической коробкой передач ры‐
чаг селектора должен находиться в
положении P.
Выберите:
● Низкая для комфортного дав‐
ления, до 3 человек
● Эко для режима Eco, до
3 человек
● Макс для полной нагрузки
Процедура привязки датчиков
системы TPMS
Каждый датчик TPMS имеет уни‐
кальный идентификационный код. Идентификационный код необхо‐
димо привязать к новому
