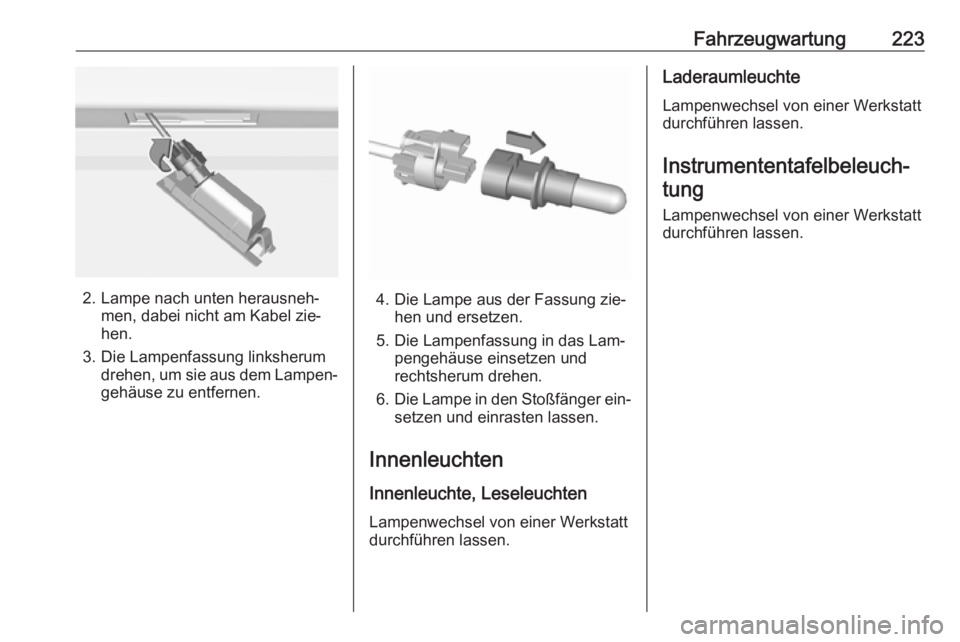

Fahrzeugwartung223
2. Lampe nach unten herausneh‐men, dabei nicht am Kabel zie‐
hen.
3. Die Lampenfassung linksherum drehen, um sie aus dem Lampen‐
gehäuse zu entfernen.4. Die Lampe aus der Fassung zie‐ hen und ersetzen.
5. Die Lampenfassung in das Lam‐ pengehäuse einsetzen und
rechtsherum drehen.
6. Die Lampe in den Stoßfänger ein‐
setzen und einrasten lassen.
Innenleuchten Innenleuchte, Leseleuchten
Lampenwechsel von einer Werkstatt
durchführen lassen.
Laderaumleuchte
Lampenwechsel von einer Werkstatt
durchführen lassen.
Instrumententafelbeleuch‐ tung
Lampenwechsel von einer Werkstatt
durchführen lassen.

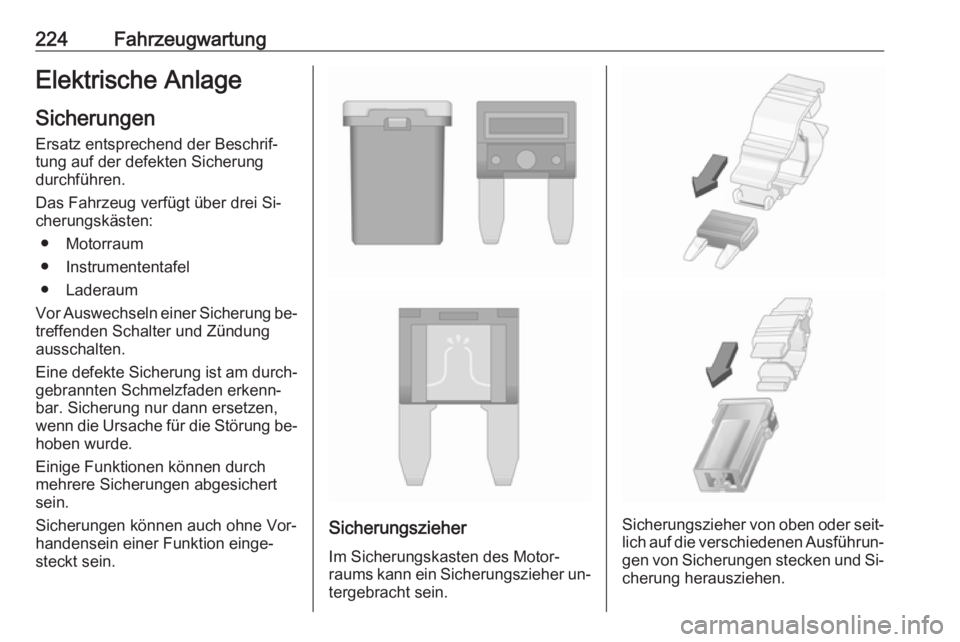

224FahrzeugwartungElektrische AnlageSicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Das Fahrzeug verfügt über drei Si‐
cherungskästen:
● Motorraum
● Instrumententafel
● Laderaum
Vor Auswechseln einer Sicherung be‐ treffenden Schalter und Zündung
ausschalten.
Eine defekte Sicherung ist am durch‐
gebrannten Schmelzfaden erkenn‐
bar. Sicherung nur dann ersetzen,
wenn die Ursache für die Störung be‐
hoben wurde.
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.
Sicherungen können auch ohne Vor‐
handensein einer Funktion einge‐
steckt sein.
Sicherungszieher
Im Sicherungskasten des Motor‐
raums kann ein Sicherungszieher un‐ tergebracht sein.Sicherungszieher von oben oder seit‐
lich auf die verschiedenen Ausführun‐ gen von Sicherungen stecken und Si‐
cherung herausziehen.

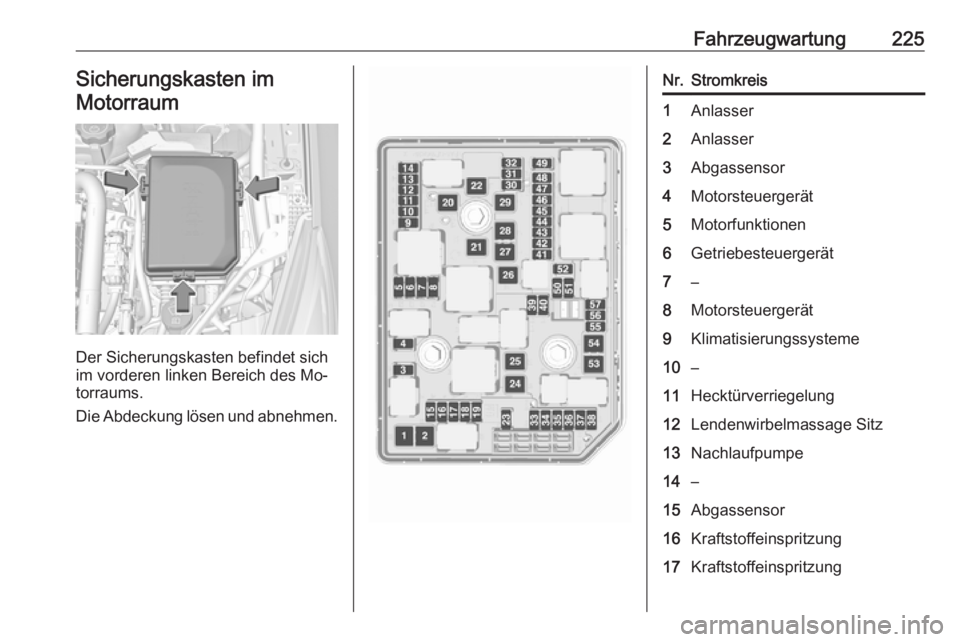

Fahrzeugwartung225Sicherungskasten imMotorraum
Der Sicherungskasten befindet sich
im vorderen linken Bereich des Mo‐
torraums.
Die Abdeckung lösen und abnehmen.
Nr.Stromkreis1Anlasser2Anlasser3Abgassensor4Motorsteuergerät5Motorfunktionen6Getriebesteuergerät7–8Motorsteuergerät9Klimatisierungssysteme10–11Hecktürverriegelung12Lendenwirbelmassage Sitz13Nachlaufpumpe14–15Abgassensor16Kraftstoffeinspritzung17Kraftstoffeinspritzung

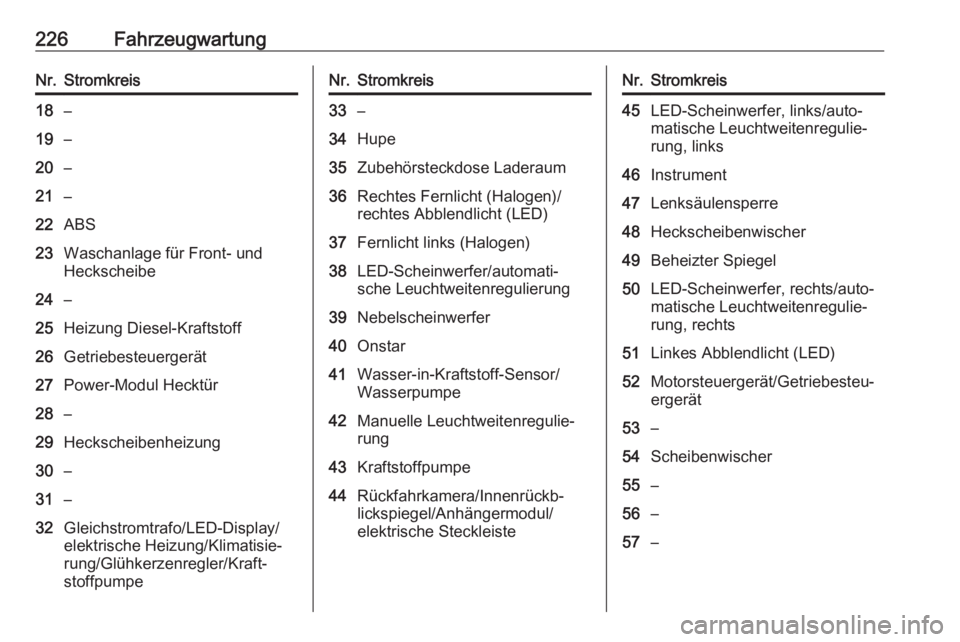

226FahrzeugwartungNr.Stromkreis18–19–20–21–22ABS23Waschanlage für Front- und
Heckscheibe24–25Heizung Diesel-Kraftstoff26Getriebesteuergerät27Power-Modul Hecktür28–29Heckscheibenheizung30–31–32Gleichstromtrafo/LED-Display/
elektrische Heizung/Klimatisie‐
rung/Glühkerzenregler/Kraft‐
stoffpumpeNr.Stromkreis33–34Hupe35Zubehörsteckdose Laderaum36Rechtes Fernlicht (Halogen)/
rechtes Abblendlicht (LED)37Fernlicht links (Halogen)38LED-Scheinwerfer/automati‐
sche Leuchtweitenregulierung39Nebelscheinwerfer40Onstar41Wasser-in-Kraftstoff-Sensor/
Wasserpumpe42Manuelle Leuchtweitenregulie‐
rung43Kraftstoffpumpe44Rückfahrkamera/Innenrückb‐
lickspiegel/Anhängermodul/
elektrische SteckleisteNr.Stromkreis45LED-Scheinwerfer, links/auto‐
matische Leuchtweitenregulie‐
rung, links46Instrument47Lenksäulensperre48Heckscheibenwischer49Beheizter Spiegel50LED-Scheinwerfer, rechts/auto‐
matische Leuchtweitenregulie‐
rung, rechts51Linkes Abblendlicht (LED)52Motorsteuergerät/Getriebesteu‐
ergerät53–54Scheibenwischer55–56–57–

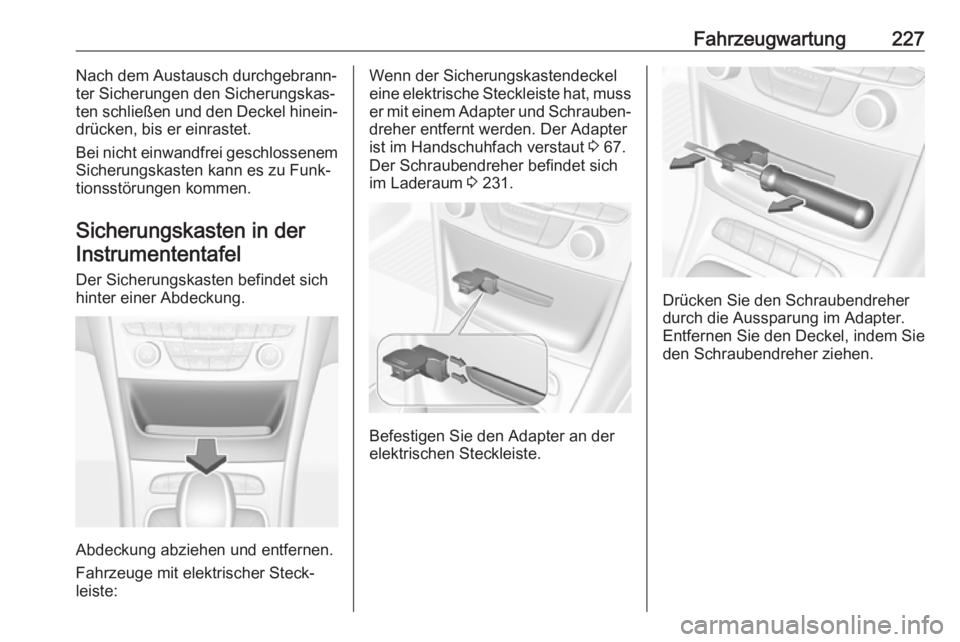

Fahrzeugwartung227Nach dem Austausch durchgebrann‐
ter Sicherungen den Sicherungskas‐
ten schließen und den Deckel hinein‐
drücken, bis er einrastet.
Bei nicht einwandfrei geschlossenem Sicherungskasten kann es zu Funk‐
tionsstörungen kommen.
Sicherungskasten in der Instrumententafel
Der Sicherungskasten befindet sich
hinter einer Abdeckung.
Abdeckung abziehen und entfernen.
Fahrzeuge mit elektrischer Steck‐
leiste:
Wenn der Sicherungskastendeckel eine elektrische Steckleiste hat, muss
er mit einem Adapter und Schrauben‐ dreher entfernt werden. Der Adapter
ist im Handschuhfach verstaut 3 67.
Der Schraubendreher befindet sich
im Laderaum 3 231.
Befestigen Sie den Adapter an der
elektrischen Steckleiste.
Drücken Sie den Schraubendreher
durch die Aussparung im Adapter.
Entfernen Sie den Deckel, indem Sie
den Schraubendreher ziehen.

228FahrzeugwartungNr.Stromkreis1–2Klimatisierungssysteme, Lüfter3Elektrisch verstellbarer Sitz,
Fahrerseite4Zigarettenanzünder/Steckdose
vorn5–6Fensterheber, vorn7ABS8Lenkradheizung9Kontrolleinheit Karosserie10Fensterheber, hinten11Schiebedach12Kontrolleinheit Karosserie13Sitzheizung (nur in Fahrzeugen
ohne Alarmhupe)14Außenspiegel/Regensensor/
Spurhalteassistent/Fernlichtas‐
sistentNr.Stromkreis15Kontrolleinheit Karosserie16Kontrolleinheit Karosserie17Kontrolleinheit Karosserie18Kontrolleinheit Karosserie19Diagnoseanschluss20Airbag-System21Klimatisierungssysteme22Zentralverriegelung, Heck‐
klappe23Elektronisches Schlüsselsystem24Elektrisch verstellbarer Sitz,
Speicherfunktion25Schalter Lenkradbeleuchtung26Zündschalter/Lenksäulensperre27Kontrolleinheit Karosserie28USB-Steckbuchse29–30Wählhebel

Fahrzeugwartung229Nr.Stromkreis31Heckscheibenwischer32Steuergerät Getriebe (nur in
Fahrzeugen mit Stopp-Start-
System)33Diebstahlwarnanlage/Alarm‐
hupe34Einparkhilfe/Toter-Winkel-
Warnung/Infotainment System/
USB-Steckbuchse35Onstar36Info-Display/Instrumentenein‐
heit/CD-Player37Infotainment System, Radio
Nach dem Austausch durchgebrann‐
ter Sicherungen den Sicherungskas‐
ten schließen und den Deckel hinein‐ drücken, bis er einrastet.
Fahrzeuge mit elektrischer Steck‐ leiste:
1. Den Deckel auf der rechten Seite anbringen.
2. Die linke Seite des Deckels nachvorn klappen. Darauf achten,
dass die Sicherungsklammer wie
abgebildet angeordnet wird.
Sicherungskasten im Laderaum
Der Sicherungskasten befindet sich
auf der linken Seite im Laderaum hin‐
ter einer Abdeckung.Abdeckung entfernen.
Den Deckel des Sicherungskastens
abnehmen und entfernen.

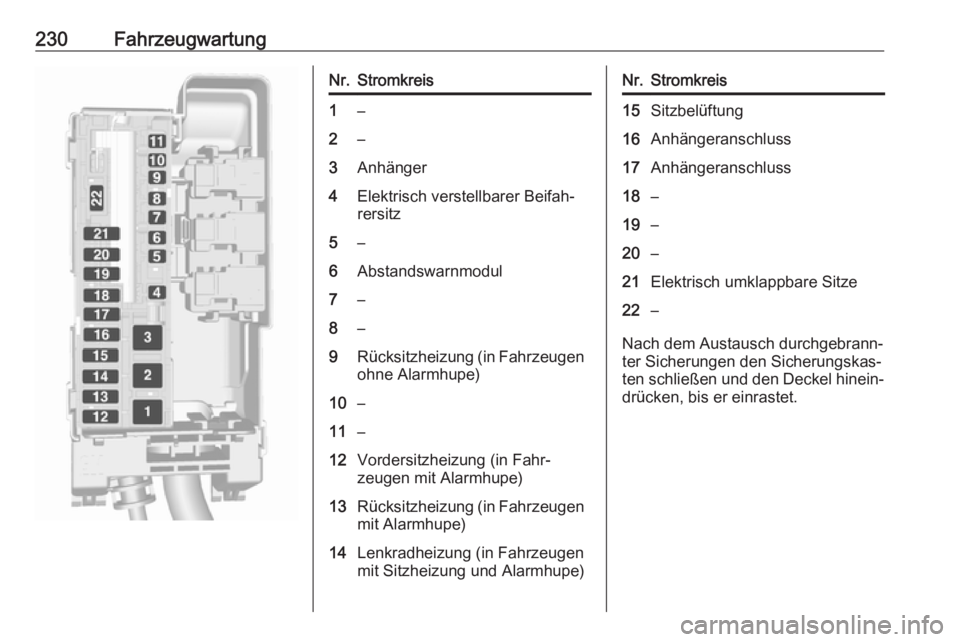

230FahrzeugwartungNr.Stromkreis1–2–3Anhänger4Elektrisch verstellbarer Beifah‐
rersitz5–6Abstandswarnmodul7–8–9Rücksitzheizung (in Fahrzeugen
ohne Alarmhupe)10–11–12Vordersitzheizung (in Fahr‐
zeugen mit Alarmhupe)13Rücksitzheizung (in Fahrzeugen
mit Alarmhupe)14Lenkradheizung (in Fahrzeugen
mit Sitzheizung und Alarmhupe)Nr.Stromkreis15Sitzbelüftung16Anhängeranschluss17Anhängeranschluss18–19–20–21Elektrisch umklappbare Sitze22–
Nach dem Austausch durchgebrann‐
ter Sicherungen den Sicherungskas‐
ten schließen und den Deckel hinein‐ drücken, bis er einrastet.
