Fahrzeugwartung215● Für weitere Informationen sieheBetriebsanleitung.
● Rund um die Fahrzeugbatterie können explosive Gase auftre‐
ten.
Diesel-Kraftstoffsystem entlüften
Wenn der Tank leergefahren wurde, muss das Diesel-Kraftstoffsystem
entlüftet werden. Zündung dreimal für jeweils 15 Sekunden einschalten.
Dann den Motor höchstens
40 Sekunden lang drehen lassen.
Diesen Vorgang frühestens nach fünf Sekunden wiederholen. Wenn der
Motor nicht startet, die Hilfe einer
Werkstatt in Anspruch nehmen.Scheibenwischerwechsel
Wischerarm anheben, bis er von
selbst steht, Taste zum Lösen des
Wischerblattes drücken und Wischer‐ blatt abnehmen.
Wischerblatt leicht abgewinkelt am Wischerarm ansetzen und drücken,
bis es einrastet.
Wischerarm vorsichtig absenken.
Wischerblatt an der Heckscheibe
Wischerarm anheben. Wischerbaltt
wie in der Abbildung gezeigt ausras‐
ten und abnehmen.
Wischerblatt leicht abgewinkelt am
Wischerarm ansetzen und drücken,
bis es einrastet.
Wischerarm vorsichtig absenken.

216FahrzeugwartungGlühlampen
auswechseln
Zündung ausschalten und betreffen‐
den Schalter ausschalten bzw. Türen schließen.
Neue Glühlampe nur am Sockel hal‐
ten. Den Glaskolben der Glühlampe
nicht mit bloßen Händen berühren.
Beim Auswechseln nur den gleichen
Glühlampentyp verwenden.
Scheinwerferlampen vom Motorraum
aus auswechseln.
Lampenkontrolle Nach dem Auswechseln einer Glüh‐
lampe Zündung einschalten, Licht be‐
tätigen und dieses kontrollieren.
Halogen-Scheinwerfer
Halogen-Scheinwerfer mit separaten
Lampen für Abblend- und Fernlicht.
Abblendlicht ( 1), äußere Lampe.
Fernlicht ( 2), innere Lampe.
Abblendlicht (1)
1. Die Kappe linksherum drehen und
abnehmen.
2. Den Federclip durch Ziehen aus der Halterung lösen. Lampenfas‐
sung aus dem Reflektor ziehen.

Fahrzeugwartung2173. Die Lampe aus der Lampenfas‐sung lösen und ersetzen.
4. Lampenträger einsetzen, die bei‐ den Nasen im Reflektor einrastenund zum Verriegeln rechts herum‐ drehen.
5. Den Federclip wieder in seine Po‐
sition drücken.
6. Die Kappe einsetzen und rechts‐ herum drehen.
Fernlicht (2)
1. Die Kappe linksherum drehen und
abnehmen.
2. Den Federclip durch Vor- und Seitwärtsbewegung aus der Hal‐
terung lösen. Den Federclip nach
unten schwenken.
3. Lampenfassung aus dem Reflek‐ tor ziehen.4. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
5. Den Lampenhalter einsetzen und den Federclip installieren.
Die Kappe einsetzen und rechts‐
herum drehen.
Vordere Blinkleuchte Defekte LED in einer Werkstatt erset‐ zen lassen.
Standlicht
Defekte LED in einer Werkstatt erset‐
zen lassen.

218FahrzeugwartungTagesfahrlicht
Defekte LED in einer Werkstatt erset‐ zen lassen.
Nebelscheinwerfer
Die Lampen sind von der Fahrzeug‐
unterseite her zugänglich.
1. Die Lampenfassung nach links drehen und aus dem Reflektor he‐
rausnehmen.
2. Die Lampenfassung durch Drücken der Haltenase vom Ste‐
cker lösen.
3. Lampenfassung mit Lampe aus‐ bauen und ersetzen. Stecker an‐
bringen.
4. Lampenfassung durch Drehen nach rechts in den Reflektor ein‐
setzen und einrasten lassen.
Rückleuchten
1. Abdeckung auf der entsprechen‐ den Seite lösen und abnehmen.

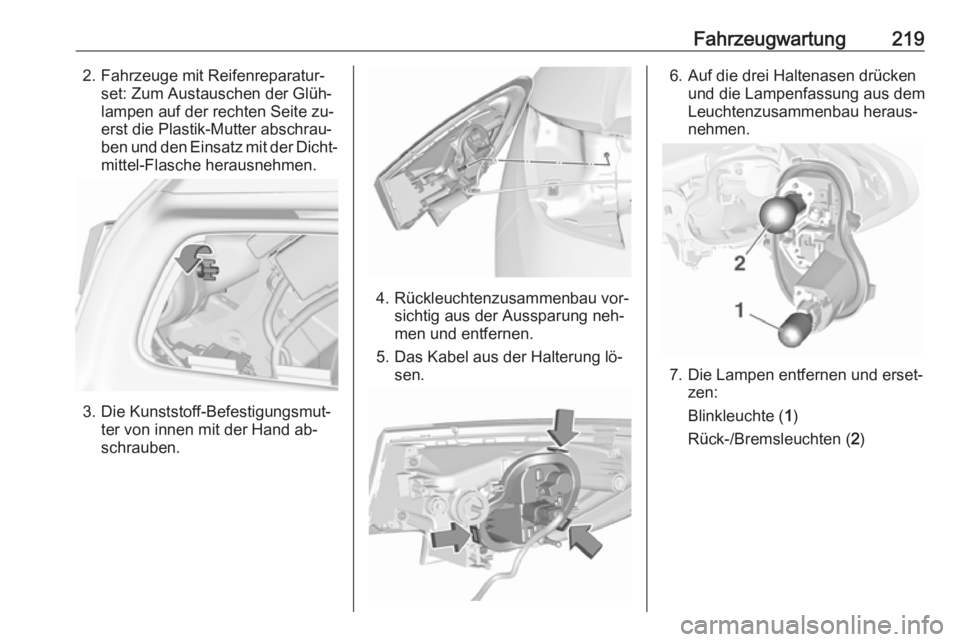

Fahrzeugwartung2192. Fahrzeuge mit Reifenreparatur‐set: Zum Austauschen der Glüh‐
lampen auf der rechten Seite zu‐
erst die Plastik-Mutter abschrau‐
ben und den Einsatz mit der Dicht‐ mittel-Flasche herausnehmen.
3. Die Kunststoff-Befestigungsmut‐ ter von innen mit der Hand ab‐
schrauben.
4. Rückleuchtenzusammenbau vor‐ sichtig aus der Aussparung neh‐
men und entfernen.
5. Das Kabel aus der Halterung lö‐ sen.
6. Auf die drei Haltenasen drückenund die Lampenfassung aus dem
Leuchtenzusammenbau heraus‐
nehmen.
7. Die Lampen entfernen und erset‐ zen:
Blinkleuchte ( 1)
Rück-/Bremsleuchten ( 2)

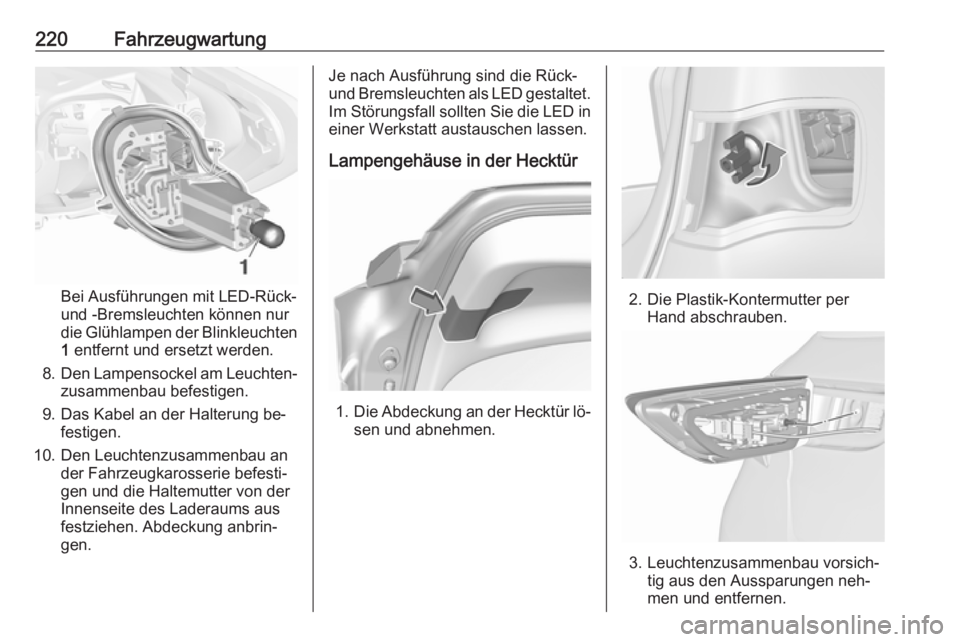

220Fahrzeugwartung
Bei Ausführungen mit LED-Rück-
und -Bremsleuchten können nur
die Glühlampen der Blinkleuchten
1 entfernt und ersetzt werden.
8. Den Lampensockel am Leuchten‐
zusammenbau befestigen.
9. Das Kabel an der Halterung be‐ festigen.
10. Den Leuchtenzusammenbau an der Fahrzeugkarosserie befesti‐
gen und die Haltemutter von der
Innenseite des Laderaums aus
festziehen. Abdeckung anbrin‐
gen.
Je nach Ausführung sind die Rück-
und Bremsleuchten als LED gestaltet.
Im Störungsfall sollten Sie die LED in einer Werkstatt austauschen lassen.
Lampengehäuse in der Hecktür
1. Die Abdeckung an der Hecktür lö‐
sen und abnehmen.
2. Die Plastik-Kontermutter per Hand abschrauben.
3. Leuchtenzusammenbau vorsich‐ tig aus den Aussparungen neh‐
men und entfernen.

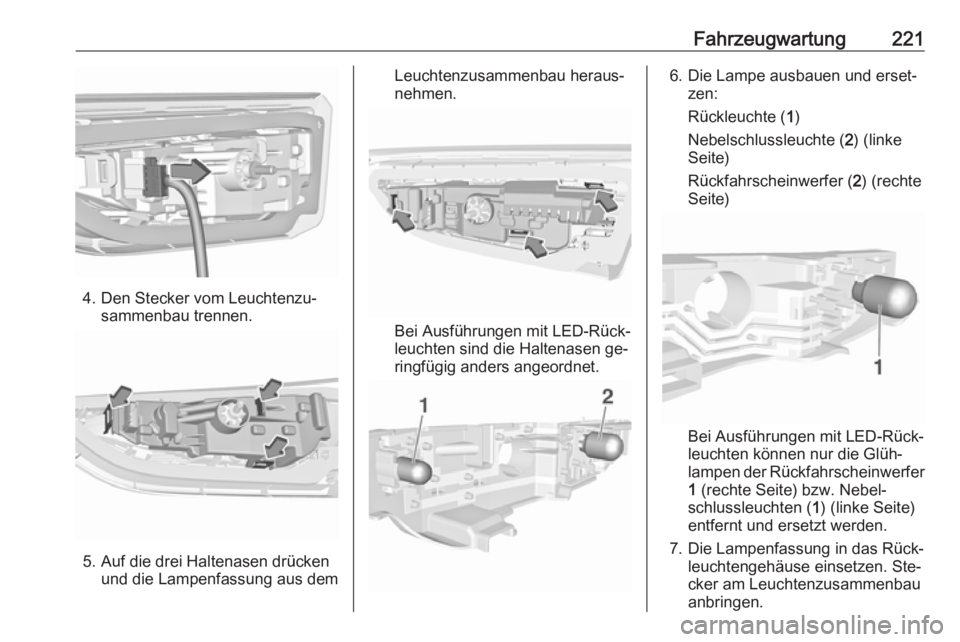

Fahrzeugwartung221
4. Den Stecker vom Leuchtenzu‐sammenbau trennen.
5. Auf die drei Haltenasen drückenund die Lampenfassung aus dem
Leuchtenzusammenbau heraus‐
nehmen.
Bei Ausführungen mit LED-Rück‐
leuchten sind die Haltenasen ge‐
ringfügig anders angeordnet.
6. Die Lampe ausbauen und erset‐ zen:
Rückleuchte ( 1)
Nebelschlussleuchte ( 2) (linke
Seite)
Rückfahrscheinwerfer ( 2) (rechte
Seite)
Bei Ausführungen mit LED-Rück‐
leuchten können nur die Glüh‐
lampen der Rückfahrscheinwerfer
1 (rechte Seite) bzw. Nebel‐
schlussleuchten ( 1) (linke Seite)
entfernt und ersetzt werden.
7. Die Lampenfassung in das Rück‐ leuchtengehäuse einsetzen. Ste‐cker am Leuchtenzusammenbau
anbringen.

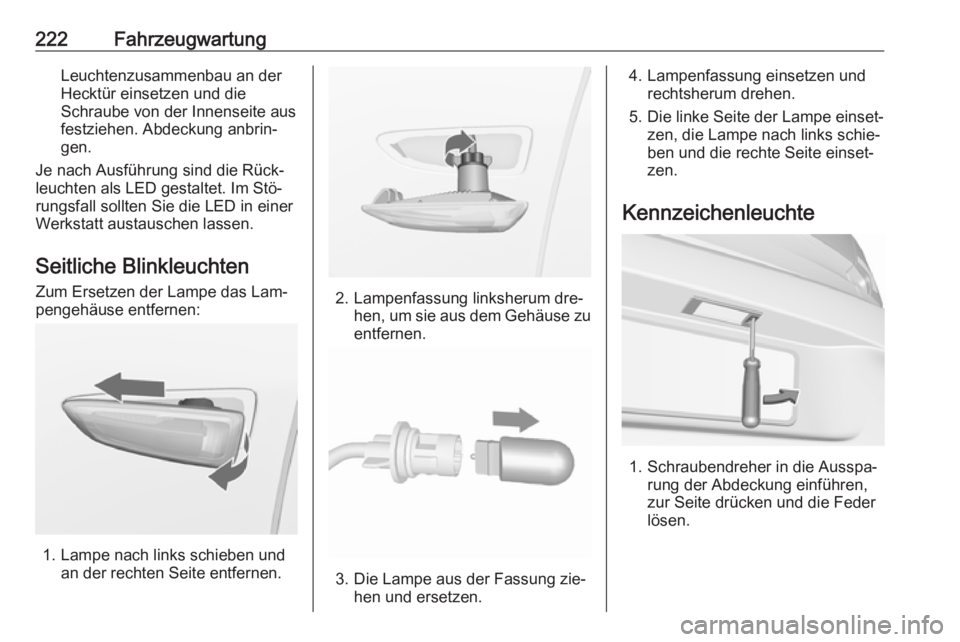

222FahrzeugwartungLeuchtenzusammenbau an derHecktür einsetzen und die
Schraube von der Innenseite aus
festziehen. Abdeckung anbrin‐
gen.
Je nach Ausführung sind die Rück‐ leuchten als LED gestaltet. Im Stö‐
rungsfall sollten Sie die LED in einer
Werkstatt austauschen lassen.
Seitliche Blinkleuchten Zum Ersetzen der Lampe das Lam‐
pengehäuse entfernen:
1. Lampe nach links schieben und an der rechten Seite entfernen.
2. Lampenfassung linksherum dre‐hen, um sie aus dem Gehäuse zu
entfernen.
3. Die Lampe aus der Fassung zie‐ hen und ersetzen.
4. Lampenfassung einsetzen undrechtsherum drehen.
5. Die linke Seite der Lampe einset‐ zen, die Lampe nach links schie‐
ben und die rechte Seite einset‐
zen.
Kennzeichenleuchte
1. Schraubendreher in die Ausspa‐ rung der Abdeckung einführen,
zur Seite drücken und die Feder
lösen.
