2016 OPEL ASTRA J Manuel d'utilisation (in French)

Rangement63
Selon le modèle, les porte-gobelets
se trouvent sous un couvercle dans la console centrale. Faire glisser le cou‐
vercle vers l'arrière. Il est possible de
ranger des bouteilles lorsque l'éta‐
gère intermédiaire est relevée
3 65.Des porte-gobelets additionnels sont
disposés dans l'accoudoir arrière.
Abaisser l'accoudoir.
Rangement avant
Un espace de rangement est disposé
à côté du volant.

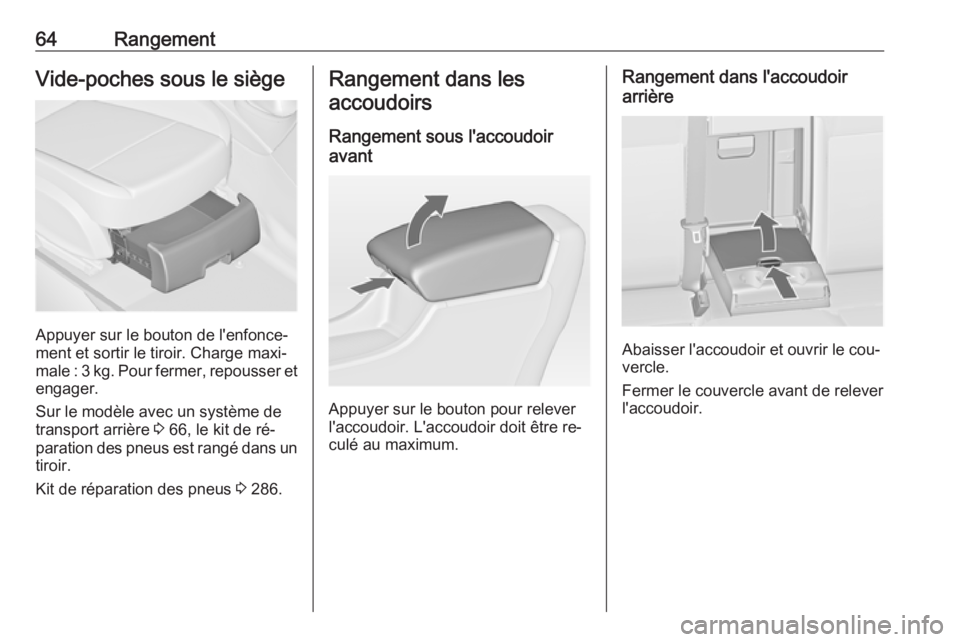

64RangementVide-poches sous le siège
Appuyer sur le bouton de l'enfonce‐
ment et sortir le tiroir. Charge maxi‐
male : 3 kg. Pour fermer, repousser et
engager.
Sur le modèle avec un système de
transport arrière 3 66, le kit de ré‐
paration des pneus est rangé dans un tiroir.
Kit de réparation des pneus 3 286.
Rangement dans les
accoudoirs
Rangement sous l'accoudoir
avant
Appuyer sur le bouton pour relever
l'accoudoir. L'accoudoir doit être re‐
culé au maximum.
Rangement dans l'accoudoir
arrière
Abaisser l'accoudoir et ouvrir le cou‐
vercle.
Fermer le couvercle avant de relever
l'accoudoir.

Rangement65Rangement dans la console
centrale
Console avant
La boîte de rangement peut servir à
ranger de petits objets.
Selon le modèle, un compartiment de
rangement est disposé sous un cou‐
vercle.
Faire glisser le couvercle vers l'ar‐
rière.
Appuyer sur le bouton pour enlever le
cadre du porte-gobelet. Le cadre peut être rangé dans la boîte à gants.
Un autre compartiment de rangement est situé sous l'étagère intermédiaire.Relever l'étagère intermédiaire et lafixer dans la position verticale. Le ca‐
dre du porte-gobelets peut être réin‐
stallé pour ranger des bouteilles.
Console arrière
Sortir le tiroir.
Avertissement
N'est pas destiné aux cendres ou
à tout autre article combustible.

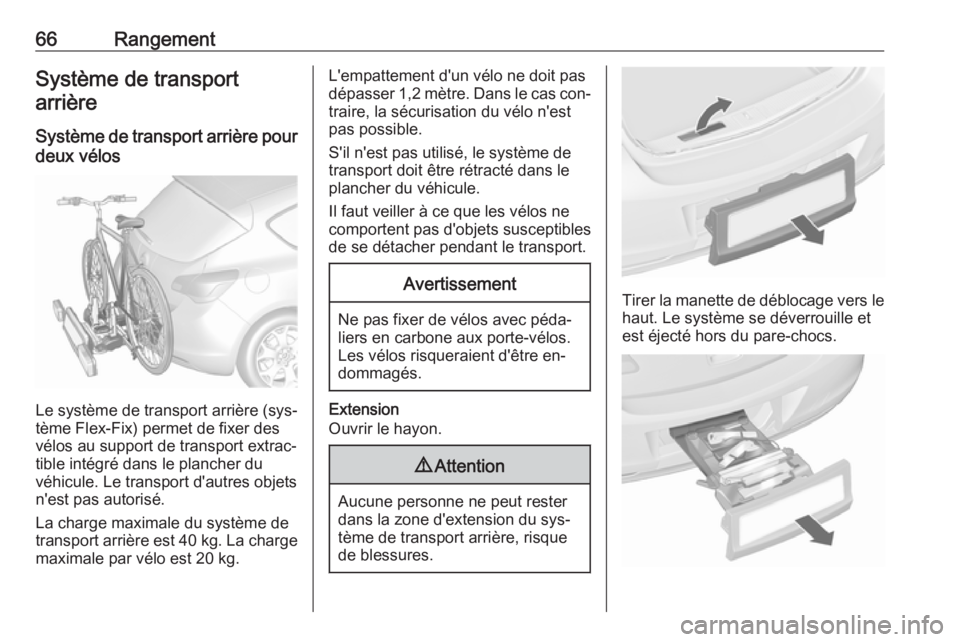

66RangementSystème de transport
arrière
Système de transport arrière pour
deux vélos
Le système de transport arrière (sys‐
tème Flex-Fix) permet de fixer des
vélos au support de transport extrac‐
tible intégré dans le plancher du
véhicule. Le transport d'autres objets
n'est pas autorisé.
La charge maximale du système de
transport arrière est 40 kg. La charge
maximale par vélo est 20 kg.
L'empattement d'un vélo ne doit pas dépasser 1,2 mètre. Dans le cas con‐
traire, la sécurisation du vélo n'est
pas possible.
S'il n'est pas utilisé, le système de
transport doit être rétracté dans le
plancher du véhicule.
Il faut veiller à ce que les vélos ne
comportent pas d'objets susceptibles
de se détacher pendant le transport.Avertissement
Ne pas fixer de vélos avec péda‐
liers en carbone aux porte-vélos.
Les vélos risqueraient d'être en‐ dommagés.
Extension
Ouvrir le hayon.
9 Attention
Aucune personne ne peut rester
dans la zone d'extension du sys‐
tème de transport arrière, risque
de blessures.
Tirer la manette de déblocage vers le haut. Le système se déverrouille et
est éjecté hors du pare-chocs.

Rangement67Sortir complètement le système de
transport arrière jusqu'à ce qu'il se
verrouille de manière audible.
S'assurer qu'il n'est pas possible de
repousser le système de transport ar‐
rière sans actionner à nouveau la ma‐
nette de déblocage9 Attention
Il n'est autorisé de fixer des objets
sur le système de transport arrière
que si le système a été correcte‐
ment engagé. Si le système de
transport arrière ne s'engage pas
correctement, ne pas y fixer d'ob‐
jets et le coulisser en position de
rangement. Prendre contact avec
un atelier.
Montage des feux arrière
Commencer par sortir de leur loge‐
ment le feu arrière rangé à l'arrière
( 1 ), puis celui rangé à l'avant ( 2).
Ouvrir complètement le support d'am‐
poule au dos du feu arrière.
Enfoncer la poignée de verrouillage
et pousser le support d'ampoule dans
le dispositif de retenue jusqu'à ce qu'il
s'enclique.
Effectuer cette procédure pour les
deux feux arrière.

68Rangement
Vérifier les positions du câble et du
feu pour s'assurer de leur montage
correct et de leur bonne fixation.
Verrouillage du système de transport
arrière
Pivoter tout d'abord la poignée de ver‐
rouillage droite ( 1), puis celle de gau‐
che ( 2) jusqu'à ce que l'on puisse sen‐
tir une certaine résistance.
Le système de transport arrière est
verrouillé lorsque les poignées de
verrouillage ont été pivotées d'envi‐
ron 50°. Sinon la fonction de sécurité
ne peut pas être garantie.
Remarque
Fermer le hayon.

Rangement69Déploiement des logements de
manivelle de pédale
Déployer un ou les deux logements
de manivelle de pédale vers le haut
jusqu'à ce que le support diagonal se verrouille.
Enlever les fixations de manivelle depédale des logements de manivelle
de pédale.
Adaptation du système de transport arrière à un vélo
Appuyer sur la manette de déblocage
et sortir les logements de roue.

70RangementAppuyer sur la manette de déblocage
de sangle et l'enlever.
Préparation du vélo pour sa fixation
Remarque
La largeur maximale de la manivelle de pédale doit être de 38,3 mm et la
profondeur maximale, de 14,4 mm.
Tourner la pédale gauche (sans pla‐
teau) pour l'orienter verticalement
vers le bas. La pédale de la manivelle gauche doit être horizontale.
Le vélo avant doit avoir sa roue avant
du côté gauche.
Le vélo arrière doit avoir sa roue
avant du côté droit.
Fixation d'un vélo sur le système de
transport arrière
Grâce au levier rotatif du logement de
manivelle de pédale, adapter grossiè‐
rement l'ensemble réglable pour ma‐
nivelle au débordement de la mani‐
velle de pédale.
Si le vélo a des manivelles droites,
dévisser totalement l'ensemble pour
manivelle (position 5).
Si le vélo a des manivelles cintrées,
visser l'ensemble pour manivelle au
maximum (position 1).
