2016 OPEL ASTRA J Manuel d'utilisation (in French)

Rangement87Relever l'assise et replier le dossier
● Tirer la sangle sur une ou lesdeux assises et soulever l'arrière
des assises vers l'avant.
● Enfoncer et maintenir le loquet pour abaisser les appuis-tête
3 39.
● Tirer la manette de déverrouil‐ lage d'un côté, ou des deux, et
rabattre les dossiers sur l'assise afin d'obtenir une aire de charge‐ ment plane.
Retirer l'assise
● Pousser les deux leviers vers l'avant et retirer l'assise pour pro‐
longer l'espace de chargement.
● Pour fixer, appliquer l'assise comme illustré et engager les
deux leviers.
Ouvrir le passage dans le dossier arrière central
● Abaisser l'accoudoir arrière.
● Tirer la poignée et ouvrir la trappe.
Idéal pour le chargement d'objets
longs et étroits.
S'assurer de l'encliquetage de la
trappe après l'avoir relevée.

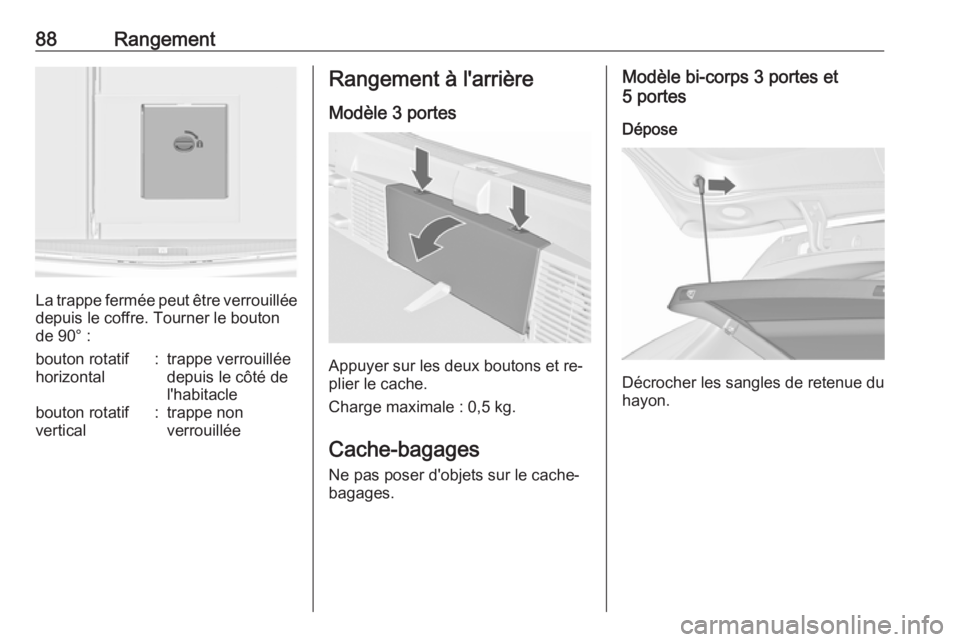

88Rangement
La trappe fermée peut être verrouillée
depuis le coffre. Tourner le bouton de 90° :
bouton rotatif
horizontal:trappe verrouillée
depuis le côté de
l'habitaclebouton rotatif
vertical:trappe non
verrouilléeRangement à l'arrière
Modèle 3 portes
Appuyer sur les deux boutons et re‐
plier le cache.
Charge maximale : 0,5 kg.
Cache-bagages
Ne pas poser d'objets sur le cache-
bagages.
Modèle bi-corps 3 portes et
5 portes
Dépose
Décrocher les sangles de retenue du
hayon.

Rangement89
Soulever le cache sur l'arrière et le
pousser vers le haut sur l'avant.
Enlever le cache.
Si le recouvrement réglable en hau‐
teur est installé en position médiane
ou supérieure, le cache-bagages
peut être rangé en dessous.
Cache réglable en hauteur 3 90.
Pose
Engager le cache-bagages dans les
guides latéraux et le rabattre. Accro‐
cher les sangles de retenue au
hayon.
Sports tourer
Fermeture
Tirer le cache vers l'arrière en utilisant la poignée jusqu'à ce qu'il s'engage
dans les logements latéraux.
Ouverture
Tirer la poignée à l'extrémité du cache sur l'arrière et vers le bas. Il s'enroule
automatiquement.
Cache en position haute
Abaisser la poignée à l'extrémité du
cache. L'arrière du cache est guidé
automatiquement vers le haut.

90RangementDépose
Ouvrir le cache-bagages.
Relever le levier de déverrouillage sur
le côté droit et le maintenir. Lever le
cache-bagages en commençant par
la droite et le sortir de ses logements.
Une fois retiré, le cache peut être
rangé sous le recouvrement de plan‐ cher arrière comme illustré.
Recouvrement des rangements dans
le plancher arrière 3 90.
Pose
Mettre le cache-bagages à gauche
dans le logement, tirer le levier de dé‐ verrouillage vers le haut et le tenir ;
mettre le cache-bagages à droite et
l'encliqueter.
Recouvrement des
rangements dans leplancher arrière
Recouvrement de plancher
arrière, modèle bi-corps 3 portes
et bi-corps 5 portes
Le couvercle de plancher arrière peut être soulevé. Faire glisser la boucle
dans le crochet sur le côté inférieur du
cache-bagages.

Rangement91Avertissement
Utiliser uniquement le crochet
pour installer le recouvrement de
plancher arrière et le recouvre‐
ment réglable en hauteur.
Recouvrement réglable en
hauteur, modèle bi-corps
3 portes et bi-corps 5 portes
Le recouvrement réglable en hauteur
peut être installé dans trois positions:
● juste au-dessus du revêtement de plancher arrière ( 1)
● en position médiane ( 2)
● en position supérieure ( 3)Avertissement
Vérifier que les bords avant et ar‐
rière du recouvrement réglable en
hauteur sont fixés au même ni‐
veau.
Relever
Pour relever le recouvrement à un ni‐ veau supérieur, tirer la boucle vers
l'arrière et soulever le bord arrière du
recouvrement sur les supports cor‐
respondants.
Abaisser
Pour abaisser le recouvrement, tirer
la sangle vers l'arrière tout en abais‐
sant le centre avant du recouvrement.

92RangementAvertissement
Ne pas abaisser le recouvrement
réglable en hauteur 1 dans les vé‐
hicules équipés de subwoofer. Le
subwoofer pourrait être endom‐ magé.
Remarque
● En cas de montage en position 2 ou 3, l'espace compris entre le
recouvrement du plancher et le
recouvrement réglable en hau‐
teur peut être utilisé comme com‐ partiment de rangement.
● Le recouvrement réglable en hauteur peut être relevé et accro‐ché grâce à la sangle quand il est
monté en position 1 ou 2.
● En cas de montage en position 2, une surface de chargement
quasiment plate peut être obte‐
nue quand les dossiers de siège
arrière sont rabattus.
● L'ouverture des couvercles laté‐ raux (p. ex. pour remplacer les
ampoules de feu arrière) est uni‐
quement possible avec le recou‐
vrement réglable en hauteur in‐
stallé en position 1 ou 2.Avertissement
Le recouvrement réglable en hau‐
teur peut supporter une charge ne
dépassant pas 100 kg.
Recouvrement de plancher
arrière, Sports tourer
Soulever le recouvrement de plan‐
cher arrière en tirant la poignée. Ra‐
battre le recouvrement et le placer
derrière les sièges arrière.
Le compartiment de rangement sous le recouvrement du plancher arrière
peut être divisé par une barre.
Insérer la barre dans les logements
sur les parois latérales.
Avertissement
Insérer la barre dans le logement
le plus en arrière lors du transport d'objets lourds dans le coffre. Si‐
non, le recouvrement du plancher
arrière peut subir des dommages.

Rangement93Anneaux d'arrimage
Les anneaux d'arrimage servent à sé‐curiser les objets pour éviter qu'ils neglissent, par exemple avec des san‐
gles de serrage ou le filet à bagages.
Les anneaux d'arrimage ne sont ac‐
cessibles que si le recouvrement des
rangements dans le plancher arrière
est en position basse 3 90.
Système flexible de
compartimentage du coffre
Le FlexOrganizer est un système fle‐
xible de compartimentage du coffre.
Le système se compose :
● d'adaptateurs
● de filets de rangement
● de crochets
● boîte de service
● jeu de sangles
Les composants se montent dans
deux rails des panneaux latéraux à l’aide d’adaptateurs et de crochets.
Pose des adaptateurs dans les
rails
Ouvrir la plaque de fixation, placer
l'adaptateur dans la rainure supé‐ rieure et inférieure du rail et les ame‐
ner aux endroits voulus. Basculer la
plaque de fixation vers le haut pour
bloquer l'adaptateur. Pour la dépose,
tourner la plaque de fixation vers le
bas et la sortir du rail.
Filet de compartimentage
variable
Introduire les adaptateurs dans les
rails à la position désirée. Assembler
les moitiés des barres de filet.
Pour la pose, comprimer légèrement
les barres et les insérer dans les ou‐
vertures respectives des adapta‐
teurs.

94RangementPour le démontage, comprimer les
barres de filet et les enlever des adap‐ tateurs.
Filet de rangement
Introduire les adaptateurs dans les
rails à la position désirée. Le filet de
rangement peut être accroché aux
adaptateurs.
Pose des crochets dans les rails
Introduire le crochet à la position dé‐
sirée d'abord dans la rainure supé‐
rieure du rail, puis l'enfoncer dans la
rainure inférieure. Pour la dépose,
dégager d'abord de la rainure supé‐
rieure.
Boîte de service
Installer deux crochets dans le rail
supérieur. Introduire les consoles su‐
périeures de la boîte dans les cro‐
chets depuis le haut.
