2016 OPEL ASTRA J Instrukcja obsługi (in Polish)

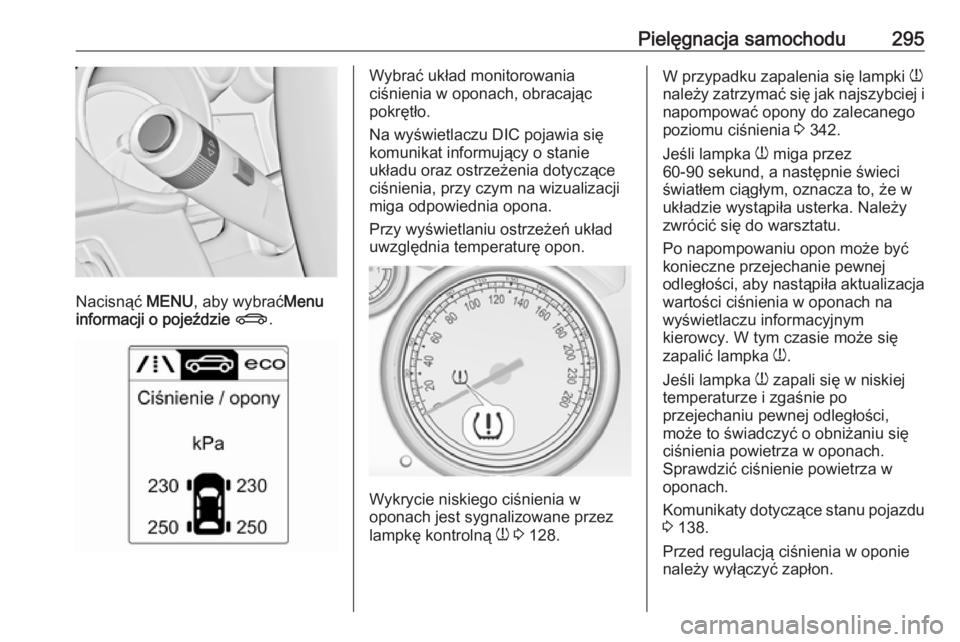

Pielęgnacja samochodu295
Nacisnąć MENU, aby wybrać Menu
informacji o pojeździe X .
Wybrać układ monitorowania
ciśnienia w oponach, obracając
pokrętło.
Na wyświetlaczu DIC pojawia się
komunikat informujący o stanie
układu oraz ostrzeżenia dotyczące
ciśnienia, przy czym na wizualizacji
miga odpowiednia opona.
Przy wyświetlaniu ostrzeżeń układ
uwzględnia temperaturę opon.
Wykrycie niskiego ciśnienia w
oponach jest sygnalizowane przez
lampkę kontrolną w 3 128.
W przypadku zapalenia się lampki
w
należy zatrzymać się jak najszybciej i napompować opony do zalecanego
poziomu ciśnienia 3 342.
Jeśli lampka w miga przez
60-90 sekund, a następnie świeci
światłem ciągłym, oznacza to, że w
układzie wystąpiła usterka. Należy
zwrócić się do warsztatu.
Po napompowaniu opon może być
konieczne przejechanie pewnej
odległości, aby nastąpiła aktualizacja
wartości ciśnienia w oponach na
wyświetlaczu informacyjnym
kierowcy. W tym czasie może się
zapalić lampka w.
Jeśli lampka w zapali się w niskiej
temperaturze i zgaśnie po
przejechaniu pewnej odległości,
może to świadczyć o obniżaniu się
ciśnienia powietrza w oponach.
Sprawdzić ciśnienie powietrza w
oponach.
Komunikaty dotyczące stanu pojazdu 3 138.
Przed regulacją ciśnienia w oponie
należy wyłączyć zapłon.

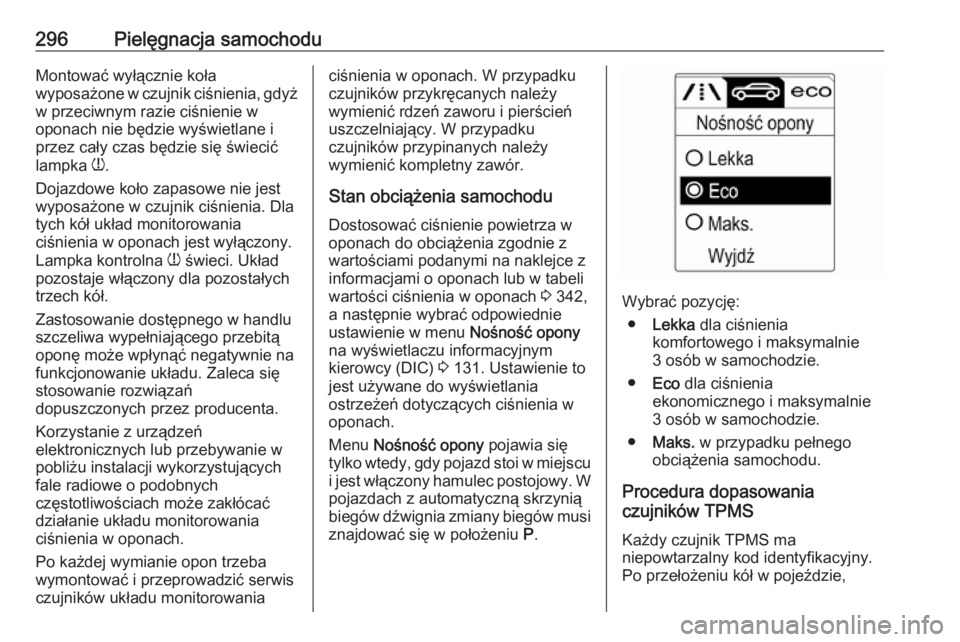

296Pielęgnacja samochoduMontować wyłącznie koła
wyposażone w czujnik ciśnienia, gdyż
w przeciwnym razie ciśnienie w
oponach nie będzie wyświetlane i
przez cały czas będzie się świecić
lampka w.
Dojazdowe koło zapasowe nie jest
wyposażone w czujnik ciśnienia. Dla
tych kół układ monitorowania
ciśnienia w oponach jest wyłączony.
Lampka kontrolna w świeci. Układ
pozostaje włączony dla pozostałych
trzech kół.
Zastosowanie dostępnego w handlu
szczeliwa wypełniającego przebitą
oponę może wpłynąć negatywnie na
funkcjonowanie układu. Zaleca się
stosowanie rozwiązań
dopuszczonych przez producenta.
Korzystanie z urządzeń
elektronicznych lub przebywanie w
pobliżu instalacji wykorzystujących fale radiowe o podobnych
częstotliwościach może zakłócać
działanie układu monitorowania
ciśnienia w oponach.
Po każdej wymianie opon trzeba
wymontować i przeprowadzić serwis
czujników układu monitorowaniaciśnienia w oponach. W przypadku
czujników przykręcanych należy
wymienić rdzeń zaworu i pierścień
uszczelniający. W przypadku
czujników przypinanych należy
wymienić kompletny zawór.
Stan obciążenia samochodu Dostosować ciśnienie powietrza w
oponach do obciążenia zgodnie z
wartościami podanymi na naklejce z
informacjami o oponach lub w tabeli
wartości ciśnienia w oponach 3 342,
a następnie wybrać odpowiednie ustawienie w menu Nośność opony
na wyświetlaczu informacyjnym
kierowcy (DIC) 3 131. Ustawienie to
jest używane do wyświetlania
ostrzeżeń dotyczących ciśnienia w
oponach.
Menu Nośność opony pojawia się
tylko wtedy, gdy pojazd stoi w miejscu
i jest włączony hamulec postojowy. W pojazdach z automatyczną skrzynią
biegów dźwignia zmiany biegów musi
znajdować się w położeniu P.
Wybrać pozycję:
● Lekka dla ciśnienia
komfortowego i maksymalnie
3 osób w samochodzie.
● Eco dla ciśnienia
ekonomicznego i maksymalnie
3 osób w samochodzie.
● Maks. w przypadku pełnego
obciążenia samochodu.
Procedura dopasowania
czujników TPMS
Każdy czujnik TPMS ma
niepowtarzalny kod identyfikacyjny.
Po przełożeniu kół w pojeździe,

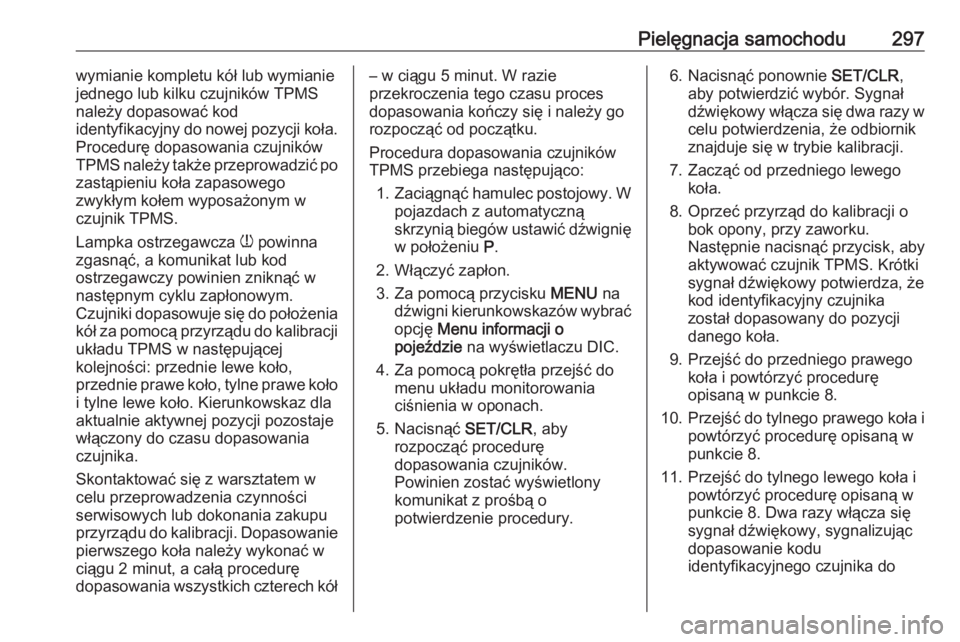

Pielęgnacja samochodu297wymianie kompletu kół lub wymianie
jednego lub kilku czujników TPMS należy dopasować kod
identyfikacyjny do nowej pozycji koła.
Procedurę dopasowania czujników
TPMS należy także przeprowadzić po zastąpieniu koła zapasowego
zwykłym kołem wyposażonym w
czujnik TPMS.
Lampka ostrzegawcza w powinna
zgasnąć, a komunikat lub kod
ostrzegawczy powinien zniknąć w
następnym cyklu zapłonowym.
Czujniki dopasowuje się do położenia
kół za pomocą przyrządu do kalibracji układu TPMS w następującej
kolejności: przednie lewe koło,
przednie prawe koło, tylne prawe koło
i tylne lewe koło. Kierunkowskaz dla
aktualnie aktywnej pozycji pozostaje
włączony do czasu dopasowania
czujnika.
Skontaktować się z warsztatem w
celu przeprowadzenia czynności
serwisowych lub dokonania zakupu przyrządu do kalibracji. Dopasowanie
pierwszego koła należy wykonać w
ciągu 2 minut, a całą procedurę
dopasowania wszystkich czterech kół– w ciągu 5 minut. W razie
przekroczenia tego czasu proces
dopasowania kończy się i należy go
rozpocząć od początku.
Procedura dopasowania czujników
TPMS przebiega następująco:
1. Zaciągnąć hamulec postojowy. W
pojazdach z automatyczną
skrzynią biegów ustawić dźwignię w położeniu P.
2. Włączyć zapłon.
3. Za pomocą przycisku MENU na
dźwigni kierunkowskazów wybrać
opcję Menu informacji o
pojeździe na wyświetlaczu DIC.
4. Za pomocą pokrętła przejść do menu układu monitorowania
ciśnienia w oponach.
5. Nacisnąć SET/CLR, aby
rozpocząć procedurę
dopasowania czujników.
Powinien zostać wyświetlony
komunikat z prośbą o
potwierdzenie procedury.6. Nacisnąć ponownie SET/CLR,
aby potwierdzić wybór. Sygnał
dźwiękowy włącza się dwa razy w celu potwierdzenia, że odbiornik
znajduje się w trybie kalibracji.
7. Zacząć od przedniego lewego koła.
8. Oprzeć przyrząd do kalibracji o bok opony, przy zaworku.
Następnie nacisnąć przycisk, aby
aktywować czujnik TPMS. Krótki
sygnał dźwiękowy potwierdza, że
kod identyfikacyjny czujnika
został dopasowany do pozycji
danego koła.
9. Przejść do przedniego prawego koła i powtórzyć procedurę
opisaną w punkcie 8.
10. Przejść do tylnego prawego koła i
powtórzyć procedurę opisaną w
punkcie 8.
11. Przejść do tylnego lewego koła i powtórzyć procedurę opisaną w
punkcie 8. Dwa razy włącza się
sygnał dźwiękowy, sygnalizując
dopasowanie kodu
identyfikacyjnego czujnika do

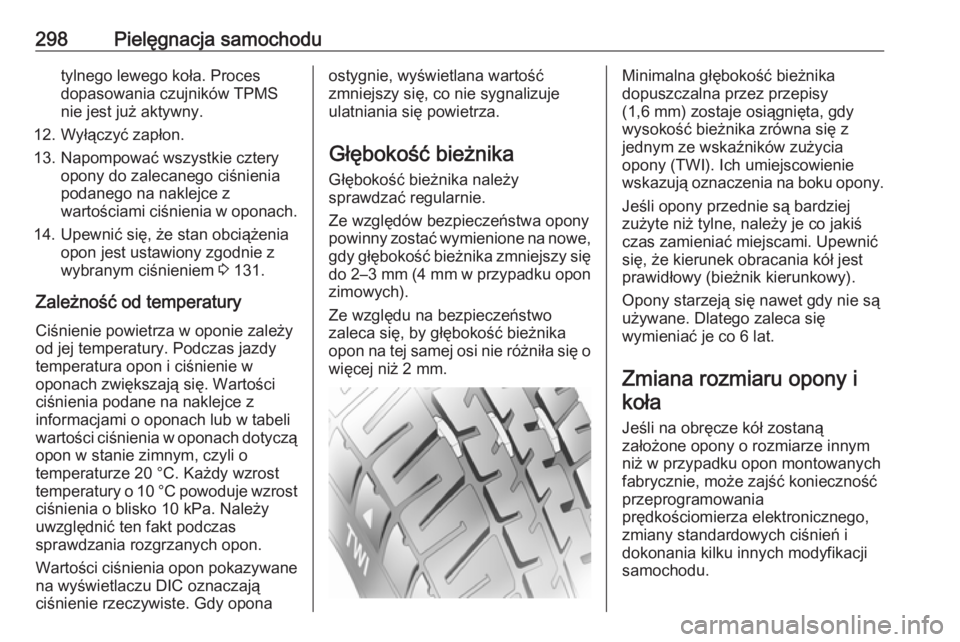

298Pielęgnacja samochodutylnego lewego koła. Procesdopasowania czujników TPMS
nie jest już aktywny.
12. Wyłączyć zapłon.
13. Napompować wszystkie cztery opony do zalecanego ciśnienia
podanego na naklejce z
wartościami ciśnienia w oponach.
14. Upewnić się, że stan obciążenia opon jest ustawiony zgodnie z
wybranym ciśnieniem 3 131.
Zależność od temperatury
Ciśnienie powietrza w oponie zależy
od jej temperatury. Podczas jazdy
temperatura opon i ciśnienie w
oponach zwiększają się. Wartości
ciśnienia podane na naklejce z
informacjami o oponach lub w tabeli
wartości ciśnienia w oponach dotyczą
opon w stanie zimnym, czyli o
temperaturze 20 °C. Każdy wzrost
temperatury o 10 °C powoduje wzrost ciśnienia o blisko 10 kPa. Należy
uwzględnić ten fakt podczas
sprawdzania rozgrzanych opon.
Wartości ciśnienia opon pokazywane na wyświetlaczu DIC oznaczają
ciśnienie rzeczywiste. Gdy oponaostygnie, wyświetlana wartość
zmniejszy się, co nie sygnalizuje
ulatniania się powietrza.
Głębokość bieżnika Głębokość bieżnika należy
sprawdzać regularnie.
Ze względów bezpieczeństwa opony
powinny zostać wymienione na nowe,
gdy głębokość bieżnika zmniejszy się do 2–3 mm (4 mm w przypadku opon
zimowych).
Ze względu na bezpieczeństwo
zaleca się, by głębokość bieżnika
opon na tej samej osi nie różniła się o
więcej niż 2 mm.Minimalna głębokość bieżnika
dopuszczalna przez przepisy
(1,6 mm) zostaje osiągnięta, gdy
wysokość bieżnika zrówna się z
jednym ze wskaźników zużycia
opony (TWI). Ich umiejscowienie
wskazują oznaczenia na boku opony.
Jeśli opony przednie są bardziej
zużyte niż tylne, należy je co jakiś
czas zamieniać miejscami. Upewnić
się, że kierunek obracania kół jest
prawidłowy (bieżnik kierunkowy).
Opony starzeją się nawet gdy nie są
używane. Dlatego zaleca się
wymieniać je co 6 lat.
Zmiana rozmiaru opony i
koła
Jeśli na obręcze kół zostaną
założone opony o rozmiarze innym
niż w przypadku opon montowanych
fabrycznie, może zajść konieczność
przeprogramowania
prędkościomierza elektronicznego,
zmiany standardowych ciśnień i
dokonania kilku innych modyfikacji
samochodu.

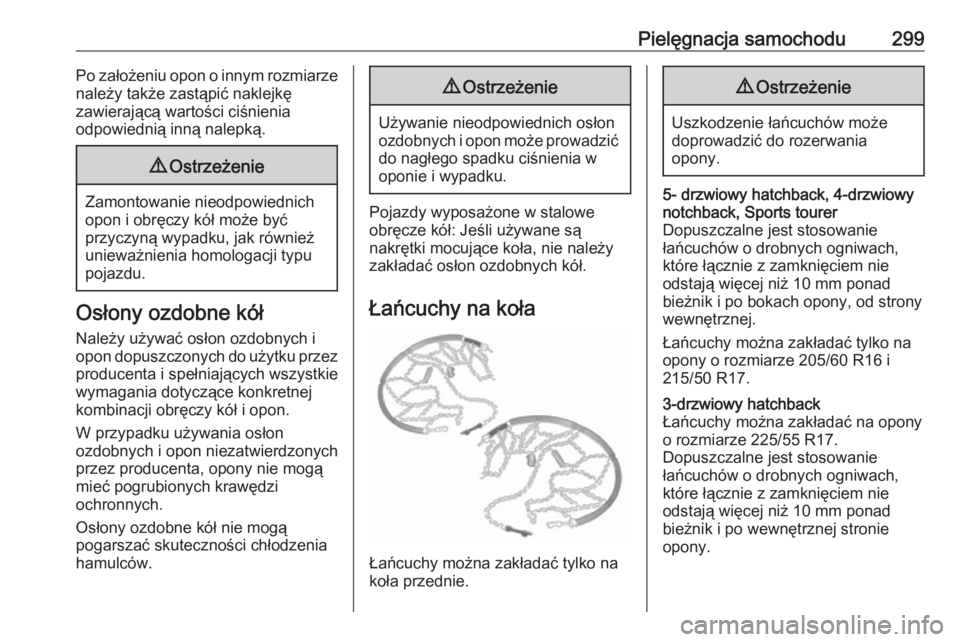

Pielęgnacja samochodu299Po założeniu opon o innym rozmiarze
należy także zastąpić naklejkę
zawierającą wartości ciśnienia
odpowiednią inną nalepką.9 Ostrzeżenie
Zamontowanie nieodpowiednich
opon i obręczy kół może być
przyczyną wypadku, jak również
unieważnienia homologacji typu
pojazdu.
Osłony ozdobne kół
Należy używać osłon ozdobnych i
opon dopuszczonych do użytku przez producenta i spełniających wszystkie
wymagania dotyczące konkretnej
kombinacji obręczy kół i opon.
W przypadku używania osłon
ozdobnych i opon niezatwierdzonych
przez producenta, opony nie mogą
mieć pogrubionych krawędzi
ochronnych.
Osłony ozdobne kół nie mogą
pogarszać skuteczności chłodzenia
hamulców.
9 Ostrzeżenie
Używanie nieodpowiednich osłon
ozdobnych i opon może prowadzić do nagłego spadku ciśnienia w
oponie i wypadku.
Pojazdy wyposażone w stalowe
obręcze kół: Jeśli używane są
nakrętki mocujące koła, nie należy
zakładać osłon ozdobnych kół.
Łańcuchy na koła
Łańcuchy można zakładać tylko na
koła przednie.
9 Ostrzeżenie
Uszkodzenie łańcuchów może
doprowadzić do rozerwania
opony.
5- drzwiowy hatchback, 4-drzwiowy
notchback, Sports tourer
Dopuszczalne jest stosowanie
łańcuchów o drobnych ogniwach, które łącznie z zamknięciem nie
odstają więcej niż 10 mm ponad
bieżnik i po bokach opony, od strony
wewnętrznej.
Łańcuchy można zakładać tylko na
opony o rozmiarze 205/60 R16 i
215/50 R17.3-drzwiowy hatchback
Łańcuchy można zakładać na opony
o rozmiarze 225/55 R17.
Dopuszczalne jest stosowanie
łańcuchów o drobnych ogniwach,
które łącznie z zamknięciem nie
odstają więcej niż 10 mm ponad
bieżnik i po wewnętrznej stronie
opony.

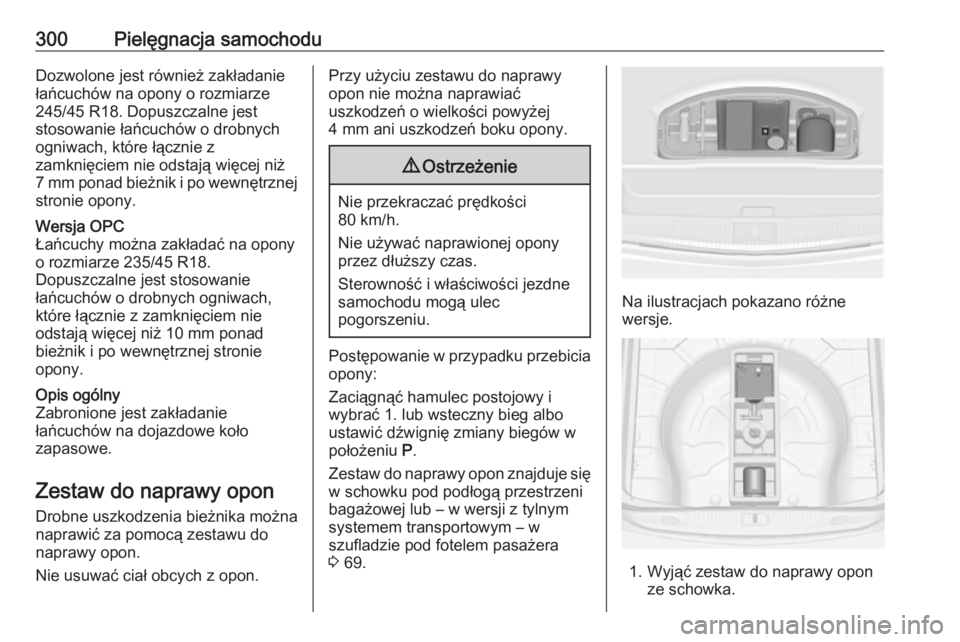

300Pielęgnacja samochoduDozwolone jest również zakładanie
łańcuchów na opony o rozmiarze
245/45 R18. Dopuszczalne jest
stosowanie łańcuchów o drobnych ogniwach, które łącznie z
zamknięciem nie odstają więcej niż
7 mm ponad bieżnik i po wewnętrznej
stronie opony.Wersja OPC
Łańcuchy można zakładać na opony
o rozmiarze 235/45 R18.
Dopuszczalne jest stosowanie
łańcuchów o drobnych ogniwach,
które łącznie z zamknięciem nie
odstają więcej niż 10 mm ponad
bieżnik i po wewnętrznej stronie
opony.Opis ogólny
Zabronione jest zakładanie
łańcuchów na dojazdowe koło
zapasowe.
Zestaw do naprawy opon
Drobne uszkodzenia bieżnika można
naprawić za pomocą zestawu do
naprawy opon.
Nie usuwać ciał obcych z opon.
Przy użyciu zestawu do naprawy
opon nie można naprawiać
uszkodzeń o wielkości powyżej
4 mm ani uszkodzeń boku opony.9 Ostrzeżenie
Nie przekraczać prędkości
80 km/h.
Nie używać naprawionej opony
przez dłuższy czas.
Sterowność i właściwości jezdne
samochodu mogą ulec
pogorszeniu.
Postępowanie w przypadku przebicia opony:
Zaciągnąć hamulec postojowy i
wybrać 1. lub wsteczny bieg albo
ustawić dźwignię zmiany biegów w
położeniu P.
Zestaw do naprawy opon znajduje się
w schowku pod podłogą przestrzeni
bagażowej lub – w wersji z tylnym
systemem transportowym – w
szufladzie pod fotelem pasażera
3 69.
Na ilustracjach pokazano różne
wersje.
1. Wyjąć zestaw do naprawy opon ze schowka.

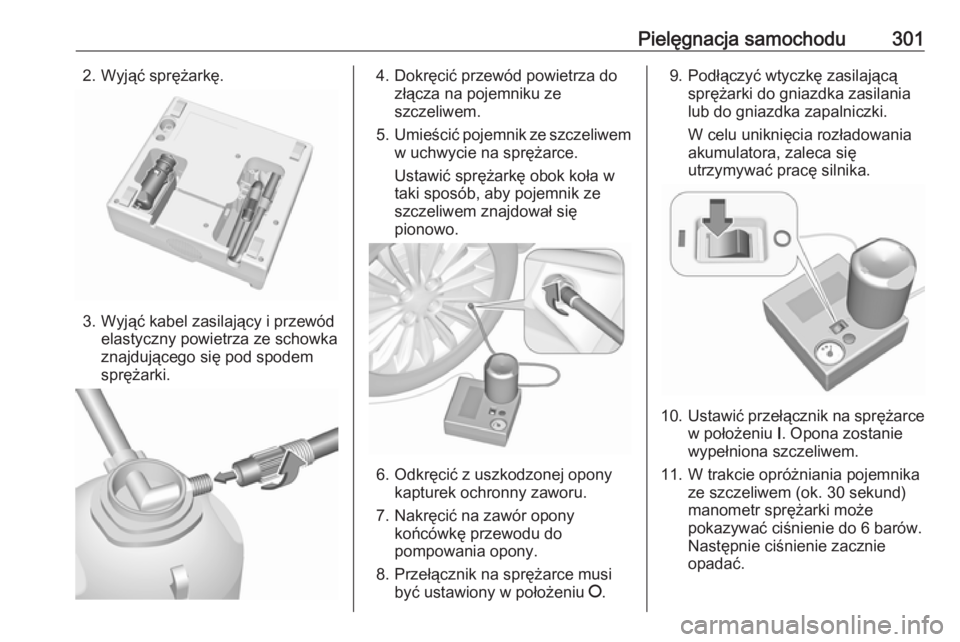

Pielęgnacja samochodu3012. Wyjąć sprężarkę.
3. Wyjąć kabel zasilający i przewódelastyczny powietrza ze schowka
znajdującego się pod spodem
sprężarki.
4. Dokręcić przewód powietrza do złącza na pojemniku zeszczeliwem.
5. Umieścić pojemnik ze szczeliwem
w uchwycie na sprężarce.
Ustawić sprężarkę obok koła w
taki sposób, aby pojemnik ze
szczeliwem znajdował się
pionowo.
6. Odkręcić z uszkodzonej opony kapturek ochronny zaworu.
7. Nakręcić na zawór opony końcówkę przewodu do
pompowania opony.
8. Przełącznik na sprężarce musi być ustawiony w położeniu J.
9. Podłączyć wtyczkę zasilającą
sprężarki do gniazdka zasilania
lub do gniazdka zapalniczki.
W celu uniknięcia rozładowania
akumulatora, zaleca się
utrzymywać pracę silnika.
10. Ustawić przełącznik na sprężarce
w położeniu I. Opona zostanie
wypełniona szczeliwem.
11. W trakcie opróżniania pojemnika ze szczeliwem (ok. 30 sekund)
manometr sprężarki może
pokazywać ciśnienie do 6 barów.
Następnie ciśnienie zacznie
opadać.

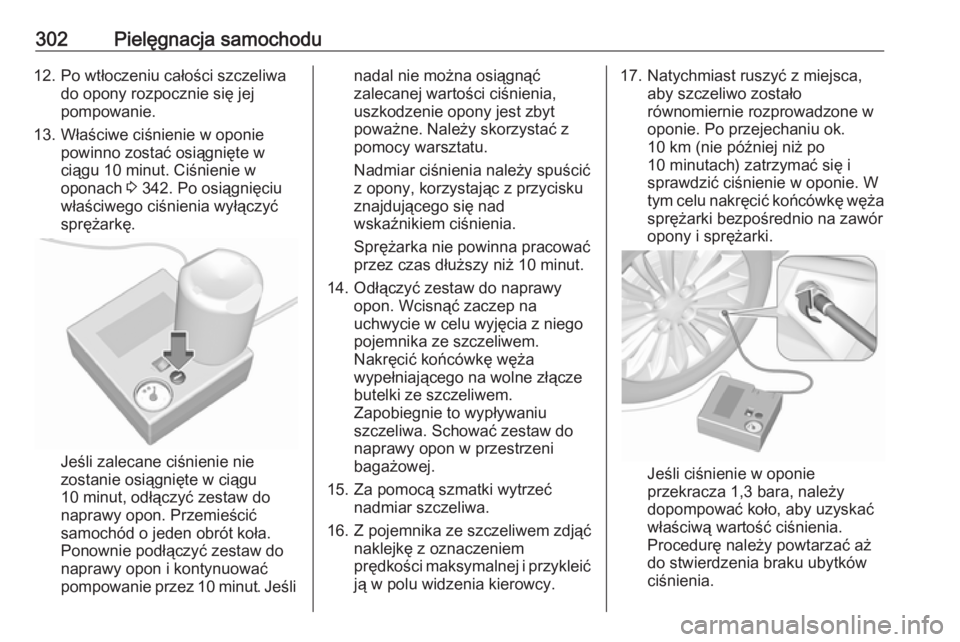

302Pielęgnacja samochodu12. Po wtłoczeniu całości szczeliwado opony rozpocznie się jej
pompowanie.
13. Właściwe ciśnienie w oponie powinno zostać osiągnięte w
ciągu 10 minut. Ciśnienie w
oponach 3 342. Po osiągnięciu
właściwego ciśnienia wyłączyć
sprężarkę.
Jeśli zalecane ciśnienie nie
zostanie osiągnięte w ciągu
10 minut, odłączyć zestaw do
naprawy opon. Przemieścić
samochód o jeden obrót koła.
Ponownie podłączyć zestaw do
naprawy opon i kontynuować
pompowanie przez 10 minut. Jeśli
nadal nie można osiągnąć
zalecanej wartości ciśnienia,
uszkodzenie opony jest zbyt
poważne. Należy skorzystać z
pomocy warsztatu.
Nadmiar ciśnienia należy spuścić
z opony, korzystając z przycisku
znajdującego się nad
wskaźnikiem ciśnienia.
Sprężarka nie powinna pracować
przez czas dłuższy niż 10 minut.
14. Odłączyć zestaw do naprawy opon. Wcisnąć zaczep na
uchwycie w celu wyjęcia z niego
pojemnika ze szczeliwem.
Nakręcić końcówkę węża
wypełniającego na wolne złącze
butelki ze szczeliwem.
Zapobiegnie to wypływaniu
szczeliwa. Schować zestaw do
naprawy opon w przestrzeni
bagażowej.
15. Za pomocą szmatki wytrzeć nadmiar szczeliwa.
16. Z pojemnika ze szczeliwem zdjąć naklejkę z oznaczeniem
prędkości maksymalnej i przykleić ją w polu widzenia kierowcy.17. Natychmiast ruszyć z miejsca, aby szczeliwo zostało
równomiernie rozprowadzone w oponie. Po przejechaniu ok.
10 km (nie później niż po
10 minutach) zatrzymać się i
sprawdzić ciśnienie w oponie. W
tym celu nakręcić końcówkę węża
sprężarki bezpośrednio na zawór
opony i sprężarki.
Jeśli ciśnienie w oponie
przekracza 1,3 bara, należy
dopompować koło, aby uzyskać
właściwą wartość ciśnienia.
Procedurę należy powtarzać aż
do stwierdzenia braku ubytków
ciśnienia.
