Pielęgnacja samochodu2718. Zamocować zespół światłakierunkowskazu w zderzaku i
dokręcić dwoma śrubami.
9. Założyć obydwie zaślepki.
3-drzwiowy hatchback
1. Wkładając śrubokręt w szczelinę, odłączyć i wyjąć osłonę.
2. Odkręcić obydwie śruby i wyjąćzespół światła ze zderzaka.
3.Obrócić oprawkę żarówki w lewo i
wyjąć ją z reflektora.
4. Odłączyć oprawkę żarówki od złącza, wciskając zaczep.
5. Wymienić żarówkę w oprawce i podłączyć złącze.
6. Włożyć oprawkę żarówki w reflektor, obracając ją w prawo, i
zablokować.
7. Zamontować zespół światła, dokręcając obydwie śruby.
8. Założyć i zablokować osłonę.
Kierunkowskazy przednie
5- drzwiowy hatchback,
4-drzwiowy notchback, Sports
tourer

272Pielęgnacja samochodu1. Zwolnić obydwie zaślepki,używając śrubokręta w
oznaczonych miejscach.
2. Odkręcić obydwie śruby i wyjąć zespół światła ze zderzaka.
3. Odłączyć oprawkę żarówki odreflektora, wciskając obydwa
zaczepy.
4. Odłączyć złącze elektryczne od oprawki żarówki, wciskając
zaczep.
5. Wyjąć żarówkę i zamontować w oprawce nową.
6. Włożyć oprawkę do reflektora i podłączyć złącze elektryczne.
7. Zamocować zespół światła w zderzaku i dokręcić dwoma
śrubami.
8. Założyć obydwie zaślepki.
5-drzwiowy hatchback, 4-drzwiowy
notchback, Sports tourer z przednim
zderzakiem Sport/GSi
Do żarówek można uzyskać dostęp
od spodu pojazdu.
1. Zwolnić pierścień sprężynujący, a
następnie obrócić go w tył.
2. Wyjąć oprawkę z żarówką z reflektora.

Pielęgnacja samochodu273
3. Odłączyć oprawkę żarówki odzłącza, wciskając zaczep.
4. Wyjąć żarówkę i zamontować w oprawce nową.
5. Podłączyć złącze elektryczne. 6. Włożyć oprawkę żarówki w reflektor.
7. Obrócić pierścień sprężynujący w
przód i zablokować.
3-drzwiowy hatchback
1. Obrócić osłonę (1) w lewo i zdjąć.
2. Obrócić oprawkę żarówki w lewo,
aby ją odłączyć, a następnie
wyjąć ją z reflektora.
3. Wyjąć żarówkę z oprawki, obracając ją w lewo.
4. Wymienić i założyć w oprawce nową żarówkę, obracając ją w
prawo.
5. Włożyć oprawkę żarówki w reflektor i obrócić w prawo.
6. Założyć osłonę i obrócić w prawo.

274Pielęgnacja samochoduŚwiatła tylne
5-drzwiowy hatchback
1. Zwolnić osłonę po odpowiedniej stronie i zdjąć.
2. Odkręcić dłonią dwie plastikowe nakrętki od wewnątrz.
3.Ostrożnie wysunąć zespół światła
tylnego z otworów i wyjąć.
Uważać by kanał na przewody nie
zmienił położenia.
4. Wypiąć przewód z uchwytu.
5. Odłączyć złącze elektryczne od oprawy żarówek.
6. Odkręcić trzy śruby śrubokrętem i
odłączyć oprawę żarówek od
zespołu światła.

Pielęgnacja samochodu2757. Wymienić żarówkę, wyjmując jąlub wciskając lekko w oprawkę i
obracając w lewo:
Światło tylne ( 1)
Światło hamowania ( 2)
Kierunkowskaz ( 3)
8. Włożyć oprawę żarówek w zespół
światła tylnego i dokręcić.
Podłączyć złącze i wcisnąć
przewód w uchwyt. Zamocować
zespół światła, umieszczając kołki mocujące w otworach nadwozia i
dokręcając plastikową nakrętkę
od strony przestrzeni bagażowej.
Zamknąć i zablokować osłonę.
Zespół światła w tylnej klapie1. Otworzyć tylną klapę i zdjąć osłonę oraz obydwie zaślepki po
odpowiedniej stronie.
2. Odkręcić i wyjąć trzy śruby.
3. Wyjąć zespół światła. Uważać by kanał na przewody nie zmienił
położenia.
4. Nacisnąć zaczep i wyjąć oprawę żarówek z zespołu światła.
5. Wymienić żarówkę, wyjmując jąlub wciskając lekko w oprawkę i
obracając w lewo:
Światło tylne ( 1)
Tylne światło przeciwmgielne/
światło cofania ( 2), w zależności
od strony.
6. Włożyć oprawę żarówek w zespół
światła tylnego. Zamocować
zespół światła w tylnej klapie i
dokręcić śruby od wewnątrz.
Założyć wszystkie osłony.

276Pielęgnacja samochodu4-drzwiowy notchback
1. Wyjąć osłonę po odpowiedniejstronie.
2. Odkręcić dłonią dwie plastikowenakrętki od wewnątrz.
3.Ostrożnie wysunąć zespół światła
tylnego z otworów i wyjąć.
Uważać by kanał na przewody nie
zmienił położenia.
4. Odłączyć złącze elektryczne od oprawy żarówek.
5. Wyjąć oprawkę żarówki,obracając ją, a następnie
wymienić żarówkę, wyjmując ją
lub wciskając lekko w oprawkę i
obracając w lewo:
Światło tylne/światło hamowania ( 1 )
Kierunkowskaz ( 2)
6. Założyć oprawkę i obrócić w prawo. Podłączyć złącze
elektryczne. Zamocować zespół
światła, umieszczając kołki
mocujące w otworach nadwozia i
dokręcając plastikowe nakrętki od
strony przestrzeni bagażowej.
Założyć osłonę.

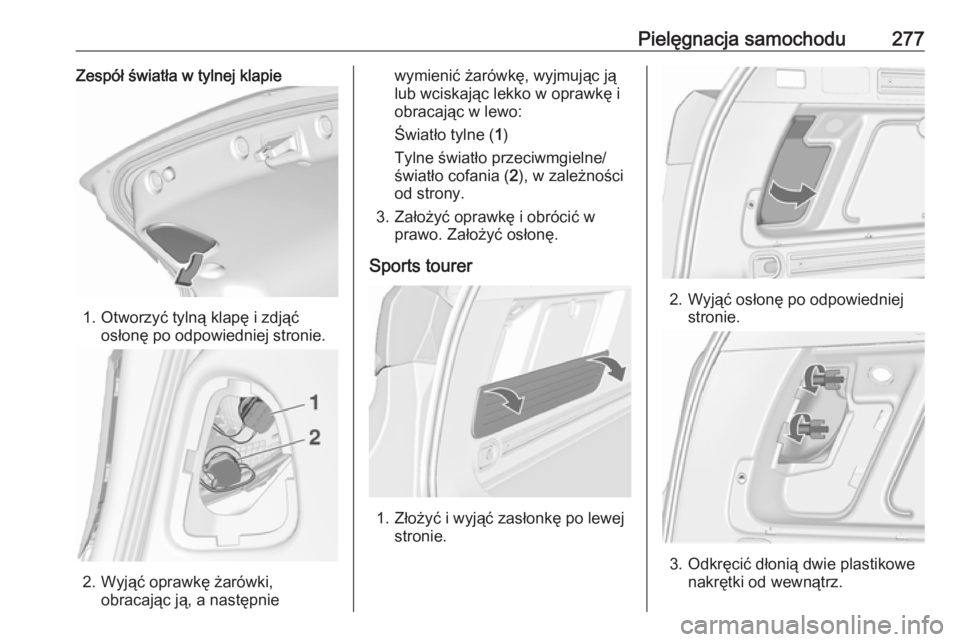

Pielęgnacja samochodu277Zespół światła w tylnej klapie
1. Otworzyć tylną klapę i zdjąćosłonę po odpowiedniej stronie.
2. Wyjąć oprawkę żarówki,obracając ją, a następnie
wymienić żarówkę, wyjmując ją
lub wciskając lekko w oprawkę i
obracając w lewo:
Światło tylne ( 1)
Tylne światło przeciwmgielne/
światło cofania ( 2), w zależności
od strony.
3. Założyć oprawkę i obrócić w prawo. Założyć osłonę.
Sports tourer
1. Złożyć i wyjąć zasłonkę po lewej stronie.
2. Wyjąć osłonę po odpowiedniejstronie.
3. Odkręcić dłonią dwie plastikowe nakrętki od wewnątrz.

278Pielęgnacja samochodu
4.Ostrożnie wysunąć zespół światła
tylnego z otworów i wyjąć.
Uważać by kanał na przewody nie
zmienił położenia.
5. Odłączyć złącze elektryczne od oprawy żarówek.6. Wyjąć oprawkę żarówki,obracając ją w lewo, a następniewymienić żarówkę, wyjmując ją
lub wciskając lekko w oprawkę i
obracając w lewo:
Światła tylne ( 1 + 2)
Kierunkowskaz ( 3)
Światło hamowania ( 4)
7. Podłączyć złącze i wcisnąć przewód w uchwyt. Zamocować
zespół światła, umieszczając kołki mocujące w otworach nadwozia i
dokręcając plastikowe nakrętki od
strony przestrzeni bagażowej.
Założyć osłonę.Podczas zakładania zasłonki po
lewej stronie należy ją docisnąć
do gumowych pierścieni, aby ją
dobrze zamocować.
Zespół światła w tylnej klapie
