2016 OPEL ASTRA J Instrukcja obsługi (in Polish)

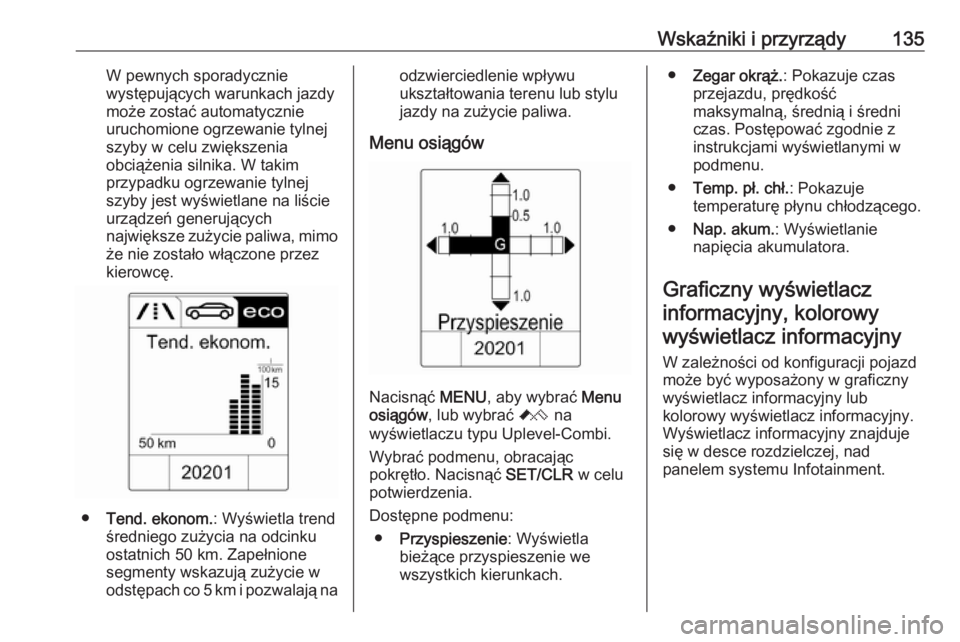

Wskaźniki i przyrządy135W pewnych sporadycznie
występujących warunkach jazdy
może zostać automatycznie
uruchomione ogrzewanie tylnej
szyby w celu zwiększenia
obciążenia silnika. W takim
przypadku ogrzewanie tylnej
szyby jest wyświetlane na liście
urządzeń generujących
największe zużycie paliwa, mimo
że nie zostało włączone przez
kierowcę.
● Tend. ekonom. : Wyświetla trend
średniego zużycia na odcinku
ostatnich 50 km. Zapełnione
segmenty wskazują zużycie w
odstępach co 5 km i pozwalają na
odzwierciedlenie wpływu
ukształtowania terenu lub stylu
jazdy na zużycie paliwa.
Menu osiągów
Nacisnąć MENU, aby wybrać Menu
osiągów , lub wybrać C na
wyświetlaczu typu Uplevel-Combi.
Wybrać podmenu, obracając
pokrętło. Nacisnąć SET/CLR w celu
potwierdzenia.
Dostępne podmenu: ● Przyspieszenie : Wyświetla
bieżące przyspieszenie we
wszystkich kierunkach.
● Zegar okrąż. : Pokazuje czas
przejazdu, prędkość
maksymalną, średnią i średni
czas. Postępować zgodnie z
instrukcjami wyświetlanymi w
podmenu.
● Temp. pł. chł. : Pokazuje
temperaturę płynu chłodzącego.
● Nap. akum. : Wyświetlanie
napięcia akumulatora.
Graficzny wyświetlacz informacyjny, kolorowy wyświetlacz informacyjny
W zależności od konfiguracji pojazd
może być wyposażony w graficzny
wyświetlacz informacyjny lub
kolorowy wyświetlacz informacyjny.
Wyświetlacz informacyjny znajduje
się w desce rozdzielczej, nad
panelem systemu Infotainment.

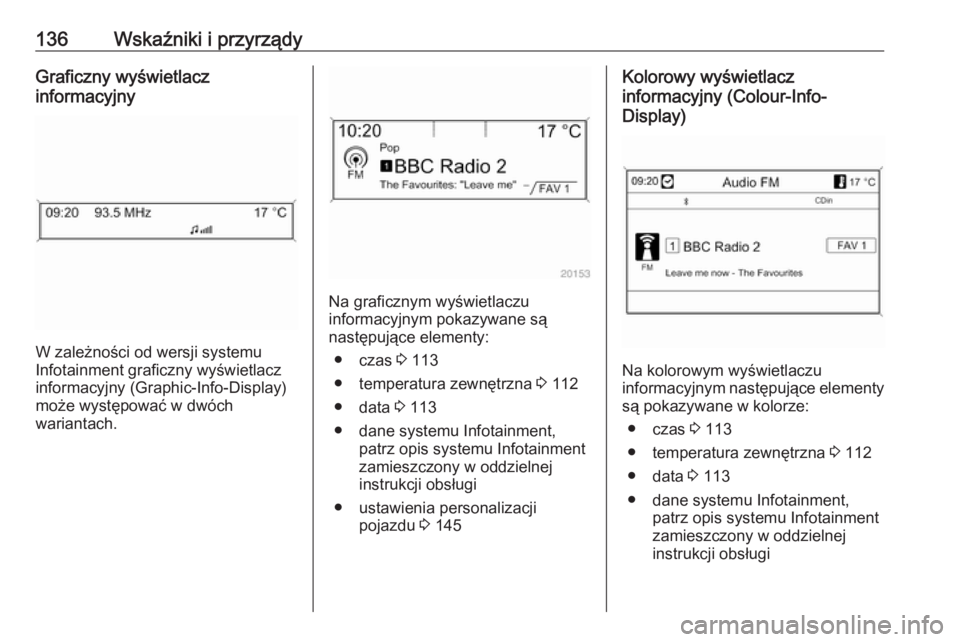

136Wskaźniki i przyrządyGraficzny wyświetlacz
informacyjny
W zależności od wersji systemu
Infotainment graficzny wyświetlacz informacyjny (Graphic-Info-Display)
może występować w dwóch
wariantach.
Na graficznym wyświetlaczu
informacyjnym pokazywane są
następujące elementy:
● czas 3 113
● temperatura zewnętrzna 3 112
● data 3 113
● dane systemu Infotainment, patrz opis systemu Infotainment
zamieszczony w oddzielnej
instrukcji obsługi
● ustawienia personalizacji pojazdu 3 145
Kolorowy wyświetlacz
informacyjny (Colour-Info-
Display)
Na kolorowym wyświetlaczu
informacyjnym następujące elementy
są pokazywane w kolorze:
● czas 3 113
● temperatura zewnętrzna 3 112
● data 3 113
● dane systemu Infotainment, patrz opis systemu Infotainmentzamieszczony w oddzielnej
instrukcji obsługi

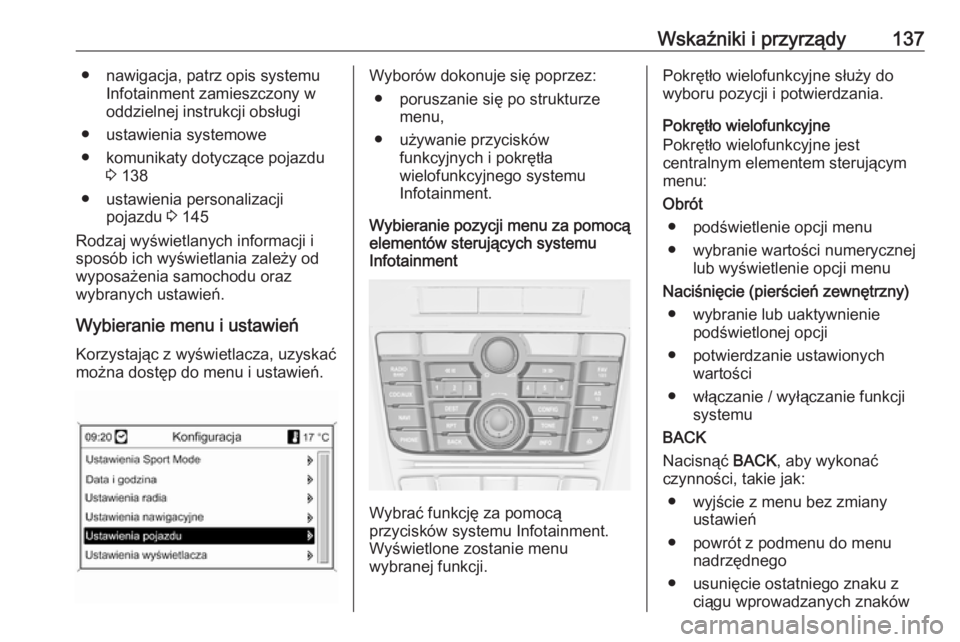

Wskaźniki i przyrządy137● nawigacja, patrz opis systemuInfotainment zamieszczony w
oddzielnej instrukcji obsługi
● ustawienia systemowe
● komunikaty dotyczące pojazdu 3 138
● ustawienia personalizacji pojazdu 3 145
Rodzaj wyświetlanych informacji i
sposób ich wyświetlania zależy od
wyposażenia samochodu oraz
wybranych ustawień.
Wybieranie menu i ustawień
Korzystając z wyświetlacza, uzyskać
można dostęp do menu i ustawień.Wyborów dokonuje się poprzez:
● poruszanie się po strukturze menu,
● używanie przycisków funkcyjnych i pokrętła
wielofunkcyjnego systemu
Infotainment.
Wybieranie pozycji menu za pomocą
elementów sterujących systemu
Infotainment
Wybrać funkcję za pomocą
przycisków systemu Infotainment.
Wyświetlone zostanie menu
wybranej funkcji.
Pokrętło wielofunkcyjne służy do wyboru pozycji i potwierdzania.
Pokrętło wielofunkcyjne
Pokrętło wielofunkcyjne jest
centralnym elementem sterującym
menu:
Obrót ● podświetlenie opcji menu
● wybranie wartości numerycznej lub wyświetlenie opcji menu
Naciśnięcie (pierścień zewnętrzny)
● wybranie lub uaktywnienie podświetlonej opcji
● potwierdzanie ustawionych wartości
● włączanie / wyłączanie funkcji systemu
BACK
Nacisnąć BACK, aby wykonać
czynności, takie jak:
● wyjście z menu bez zmiany ustawień
● powrót z podmenu do menu nadrzędnego
● usunięcie ostatniego znaku z ciągu wprowadzanych znaków

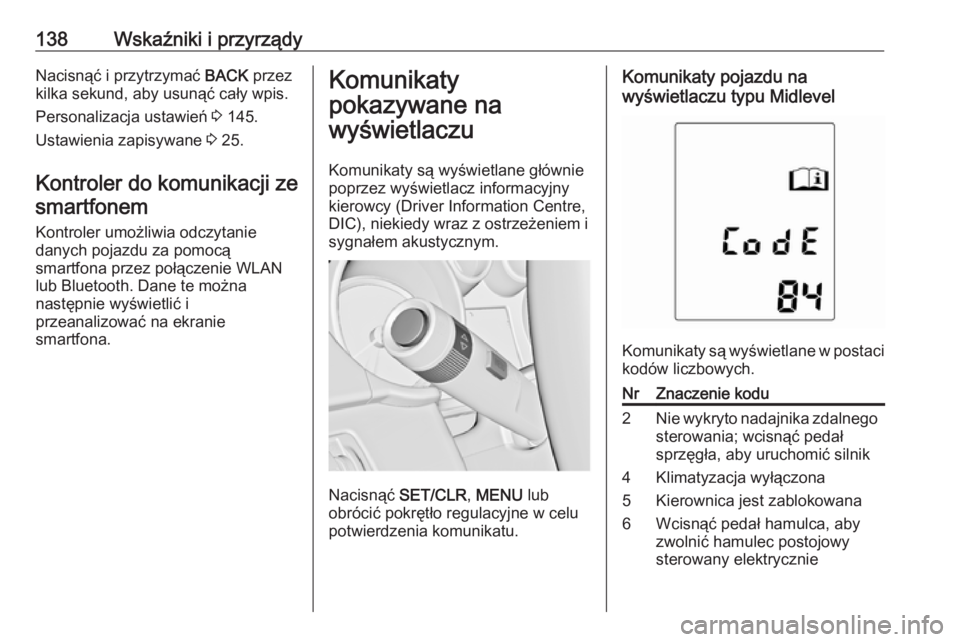

138Wskaźniki i przyrządyNacisnąć i przytrzymać BACK przez
kilka sekund, aby usunąć cały wpis.
Personalizacja ustawień 3 145.
Ustawienia zapisywane 3 25.
Kontroler do komunikacji ze smartfonem
Kontroler umożliwia odczytanie
danych pojazdu za pomocą
smartfona przez połączenie WLAN
lub Bluetooth. Dane te można
następnie wyświetlić i
przeanalizować na ekranie
smartfona.Komunikaty
pokazywane na
wyświetlaczu
Komunikaty są wyświetlane głównie
poprzez wyświetlacz informacyjny
kierowcy (Driver Information Centre,
DIC), niekiedy wraz z ostrzeżeniem i
sygnałem akustycznym.
Nacisnąć SET/CLR, MENU lub
obrócić pokrętło regulacyjne w celu
potwierdzenia komunikatu.
Komunikaty pojazdu na
wyświetlaczu typu Midlevel
Komunikaty są wyświetlane w postaci kodów liczbowych.
NrZnaczenie kodu2Nie wykryto nadajnika zdalnego sterowania; wcisnąć pedał
sprzęgła, aby uruchomić silnik4Klimatyzacja wyłączona5Kierownica jest zablokowana6Wcisnąć pedał hamulca, aby
zwolnić hamulec postojowy
sterowany elektrycznie

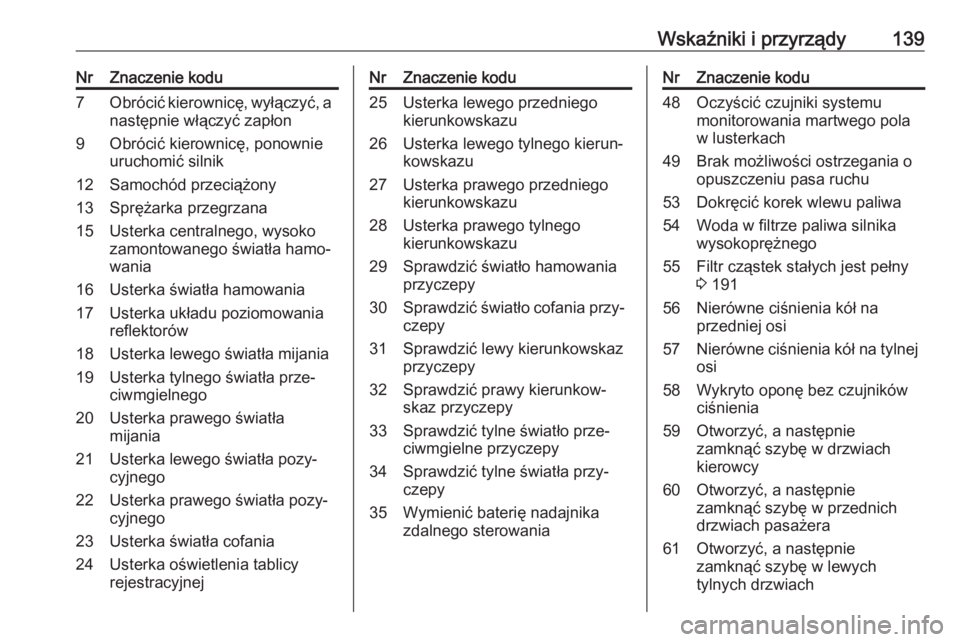

Wskaźniki i przyrządy139NrZnaczenie kodu7Obrócić kierownicę, wyłączyć, a
następnie włączyć zapłon9Obrócić kierownicę, ponownie
uruchomić silnik12Samochód przeciążony13Sprężarka przegrzana15Usterka centralnego, wysoko
zamontowanego światła hamo‐
wania16Usterka światła hamowania17Usterka układu poziomowania
reflektorów18Usterka lewego światła mijania19Usterka tylnego światła prze‐
ciwmgielnego20Usterka prawego światła
mijania21Usterka lewego światła pozy‐
cyjnego22Usterka prawego światła pozy‐
cyjnego23Usterka światła cofania24Usterka oświetlenia tablicy
rejestracyjnejNrZnaczenie kodu25Usterka lewego przedniego
kierunkowskazu26Usterka lewego tylnego kierun‐
kowskazu27Usterka prawego przedniego
kierunkowskazu28Usterka prawego tylnego
kierunkowskazu29Sprawdzić światło hamowania
przyczepy30Sprawdzić światło cofania przy‐
czepy31Sprawdzić lewy kierunkowskaz
przyczepy32Sprawdzić prawy kierunkow‐
skaz przyczepy33Sprawdzić tylne światło prze‐
ciwmgielne przyczepy34Sprawdzić tylne światła przy‐
czepy35Wymienić baterię nadajnika
zdalnego sterowaniaNrZnaczenie kodu48Oczyścić czujniki systemu
monitorowania martwego pola
w lusterkach49Brak możliwości ostrzegania o
opuszczeniu pasa ruchu53Dokręcić korek wlewu paliwa54Woda w filtrze paliwa silnika
wysokoprężnego55Filtr cząstek stałych jest pełny
3 19156Nierówne ciśnienia kół na
przedniej osi57Nierówne ciśnienia kół na tylnej
osi58Wykryto oponę bez czujników
ciśnienia59Otworzyć, a następnie zamknąć szybę w drzwiach
kierowcy60Otworzyć, a następnie
zamknąć szybę w przednich
drzwiach pasażera61Otworzyć, a następnie
zamknąć szybę w lewych
tylnych drzwiach

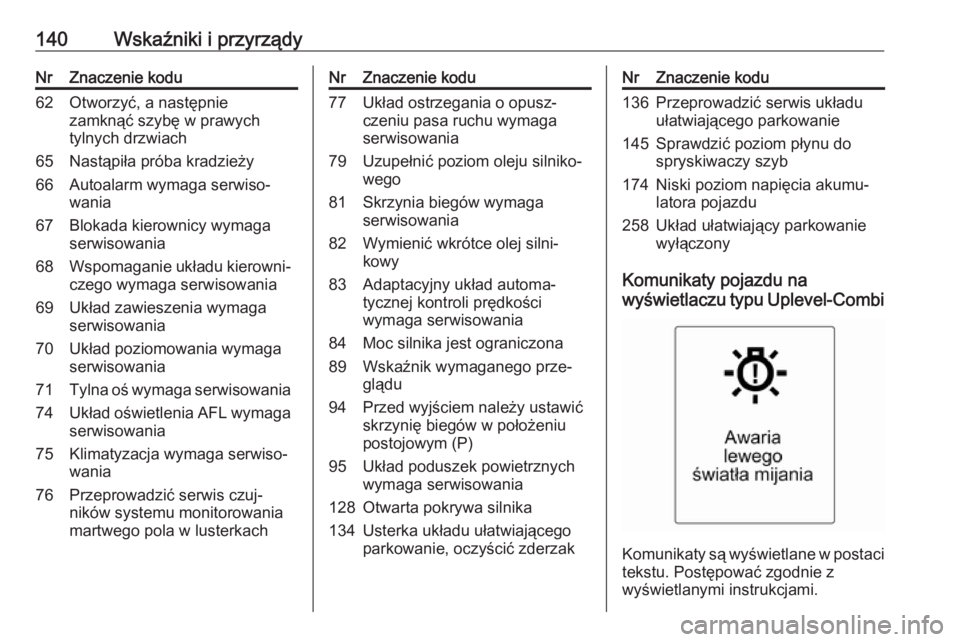

140Wskaźniki i przyrządyNrZnaczenie kodu62Otworzyć, a następnie
zamknąć szybę w prawych
tylnych drzwiach65Nastąpiła próba kradzieży66Autoalarm wymaga serwiso‐
wania67Blokada kierownicy wymaga
serwisowania68Wspomaganie układu kierowni‐ czego wymaga serwisowania69Układ zawieszenia wymaga
serwisowania70Układ poziomowania wymaga
serwisowania71Tylna oś wymaga serwisowania74Układ oświetlenia AFL wymaga serwisowania75Klimatyzacja wymaga serwiso‐
wania76Przeprowadzić serwis czuj‐
ników systemu monitorowania
martwego pola w lusterkachNrZnaczenie kodu77Układ ostrzegania o opusz‐
czeniu pasa ruchu wymaga
serwisowania79Uzupełnić poziom oleju silniko‐
wego81Skrzynia biegów wymaga
serwisowania82Wymienić wkrótce olej silni‐
kowy83Adaptacyjny układ automa‐ tycznej kontroli prędkości
wymaga serwisowania84Moc silnika jest ograniczona89Wskaźnik wymaganego prze‐
glądu94Przed wyjściem należy ustawić
skrzynię biegów w położeniu
postojowym (P)95Układ poduszek powietrznych
wymaga serwisowania128Otwarta pokrywa silnika134Usterka układu ułatwiającego
parkowanie, oczyścić zderzakNrZnaczenie kodu136Przeprowadzić serwis układu
ułatwiającego parkowanie145Sprawdzić poziom płynu do
spryskiwaczy szyb174Niski poziom napięcia akumu‐
latora pojazdu258Układ ułatwiający parkowanie
wyłączony
Komunikaty pojazdu na
wyświetlaczu typu Uplevel-Combi
Komunikaty są wyświetlane w postaci tekstu. Postępować zgodnie z
wyświetlanymi instrukcjami.

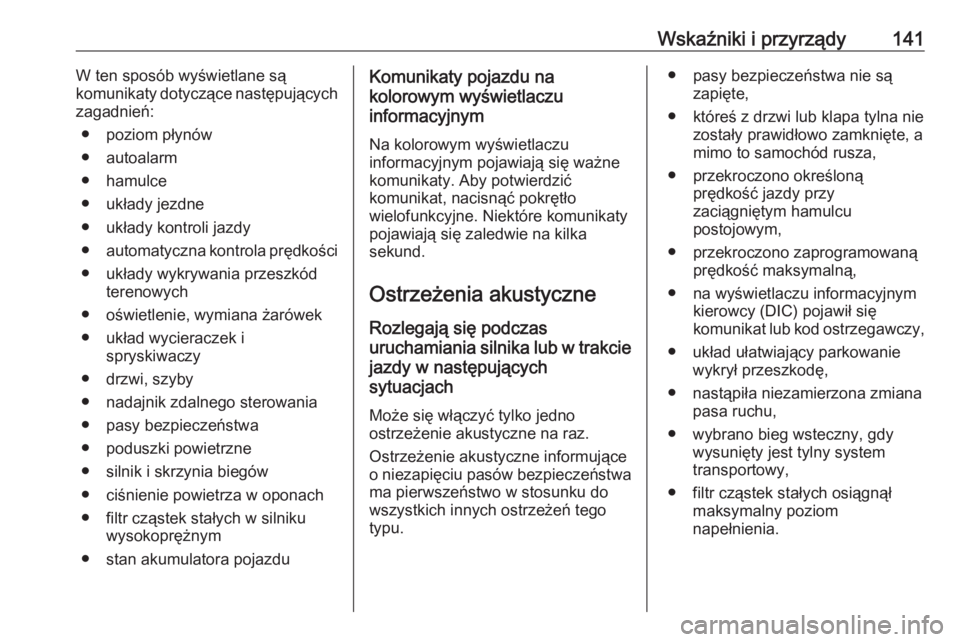

Wskaźniki i przyrządy141W ten sposób wyświetlane są
komunikaty dotyczące następujących
zagadnień:
● poziom płynów
● autoalarm
● hamulce
● układy jezdne
● układy kontroli jazdy
● automatyczna kontrola prędkości
● układy wykrywania przeszkód terenowych
● oświetlenie, wymiana żarówek
● układ wycieraczek i spryskiwaczy
● drzwi, szyby
● nadajnik zdalnego sterowania ● pasy bezpieczeństwa
● poduszki powietrzne
● silnik i skrzynia biegów
● ciśnienie powietrza w oponach
● filtr cząstek stałych w silniku wysokoprężnym
● stan akumulatora pojazduKomunikaty pojazdu na
kolorowym wyświetlaczu
informacyjnym
Na kolorowym wyświetlaczu
informacyjnym pojawiają się ważne
komunikaty. Aby potwierdzić
komunikat, nacisnąć pokrętło
wielofunkcyjne. Niektóre komunikaty
pojawiają się zaledwie na kilka
sekund.
Ostrzeżenia akustyczne
Rozlegają się podczas
uruchamiania silnika lub w trakcie jazdy w następujących
sytuacjach
Może się włączyć tylko jedno
ostrzeżenie akustyczne na raz.
Ostrzeżenie akustyczne informujące
o niezapięciu pasów bezpieczeństwa
ma pierwszeństwo w stosunku do wszystkich innych ostrzeżeń tego
typu.● pasy bezpieczeństwa nie są
zapięte,
● któreś z drzwi lub klapa tylna nie zostały prawidłowo zamknięte, amimo to samochód rusza,
● przekroczono określoną prędkość jazdy przy
zaciągniętym hamulcu
postojowym,
● przekroczono zaprogramowaną prędkość maksymalną,
● na wyświetlaczu informacyjnym kierowcy (DIC) pojawił się
komunikat lub kod ostrzegawczy,
● układ ułatwiający parkowanie wykrył przeszkodę,
● nastąpiła niezamierzona zmiana pasa ruchu,
● wybrano bieg wsteczny, gdy wysunięty jest tylny system
transportowy,
● filtr cząstek stałych osiągnął maksymalny poziom
napełnienia.

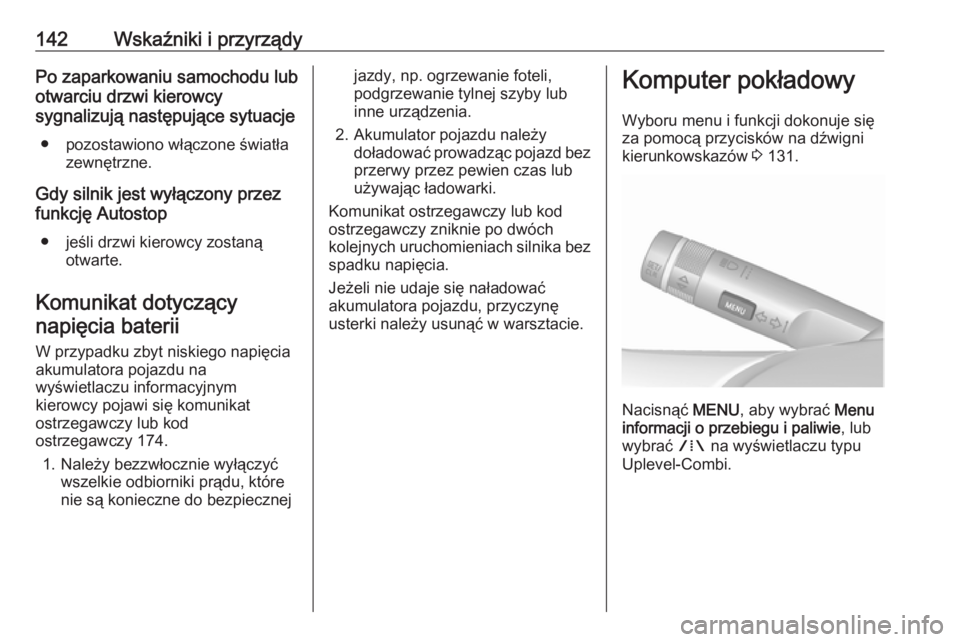

142Wskaźniki i przyrządyPo zaparkowaniu samochodu lub
otwarciu drzwi kierowcy
sygnalizują następujące sytuacje
● pozostawiono włączone światła zewnętrzne.
Gdy silnik jest wyłączony przez
funkcję Autostop
● jeśli drzwi kierowcy zostaną otwarte.
Komunikat dotyczący napięcia baterii
W przypadku zbyt niskiego napięcia
akumulatora pojazdu na
wyświetlaczu informacyjnym
kierowcy pojawi się komunikat
ostrzegawczy lub kod
ostrzegawczy 174.
1. Należy bezzwłocznie wyłączyć wszelkie odbiorniki prądu, które
nie są konieczne do bezpiecznejjazdy, np. ogrzewanie foteli,
podgrzewanie tylnej szyby lub
inne urządzenia.
2. Akumulator pojazdu należy doładować prowadząc pojazd bezprzerwy przez pewien czas lub
używając ładowarki.
Komunikat ostrzegawczy lub kod
ostrzegawczy zniknie po dwóch
kolejnych uruchomieniach silnika bez
spadku napięcia.
Jeżeli nie udaje się naładować
akumulatora pojazdu, przyczynę
usterki należy usunąć w warsztacie.Komputer pokładowy
Wyboru menu i funkcji dokonuje się
za pomocą przycisków na dźwigni
kierunkowskazów 3 131.
Nacisnąć MENU, aby wybrać Menu
informacji o przebiegu i paliwie , lub
wybrać W na wyświetlaczu typu
Uplevel-Combi.
